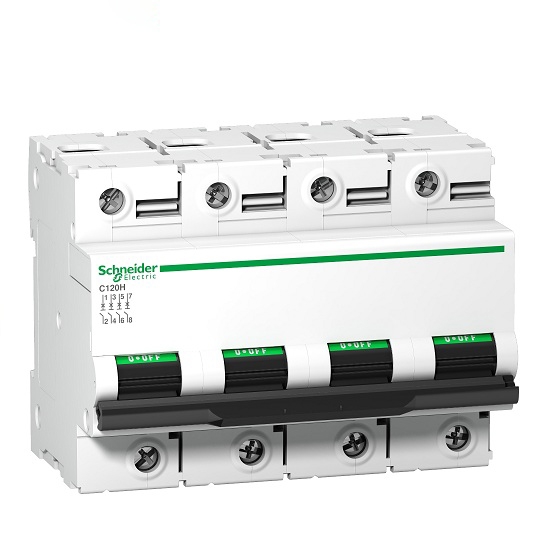

MCB Schneider A9N18479 80A 15kA 4P

3,344,600

* Giá trên website là giá tham khảo, giá hiện tại sẽ có thay đổi. Vui lòng liên hệ Hotline để được báo giá chính xác
* Giá trên chưa bao gồm chi phí lắp đặt và thi công

5.0 (1 đánh giá) Đã bán 672
Còn hàng

SKU: A9N18479
Hãng sản xuất: Schneider
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT

Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
banner-cam-ket-dich-vu-khach-hang
Mua ngay

Thông số kỹ thuật A9N18479

Thông số Giá trị
Mã sản phẩm A9N18479
Dòng sản phẩm Acti9 iC60N
Loại sản phẩm Cầu dao tự động (MCB)
Số cực 4P
Dòng định mức (In) 80 A
Khả năng cắt ngắn mạch (Icu) 15 kA tại 380-415 V AC 50/60 Hz
20 kA tại 220-240 V AC 50/60 Hz
Đường cong đặc tính C
Loại mạng AC
Công nghệ ngắt Từ nhiệt
Kiểu lắp đặt Thanh ray DIN
Chiều rộng 4 module (36 mm)
Tiêu chuẩn IEC 60898-1
IEC 60947-2
Cấp bảo vệ (IP) IP20
Nhiệt độ hoạt động -35 °C đến 70 °C
Mô tả sản phẩm

MCB Schneider A9N18479 80A 15kA 4P, một thiết bị đóng cắt tự động tiên tiến từ Schneider Electric, là lựa chọn hàng đầu để bảo vệ hệ thống điện công nghiệp của bạn khỏi các sự cố quá tải và ngắn mạch, đảm bảo vận hành ổn định và an toàn tối đa.

Với cam kết về chất lượng và độ tin cậy, Thanhthienphu.vn tự hào mang đến giải pháp ưu việt này, giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp tối ưu hóa hiệu suất, giảm thiểu rủi ro và nâng cao năng lực cạnh tranh một cách bền vững.

1. Cấu Tạo Sản Phẩm A9N18479

Tiếp điểm chính (Main Contacts): Được chế tạo từ hợp kim bạc chất lượng cao, có khả năng dẫn điện tuyệt vời và chịu được dòng điện lớn, đồng thời giảm thiểu sự phát sinh hồ quang điện khi đóng cắt. Thiết kế thông minh của tiếp điểm giúp tăng diện tích tiếp xúc, giảm điện trở và nhiệt độ phát sinh, từ đó nâng cao hiệu quả truyền tải năng lượng và kéo dài tuổi thọ của MCB.

Buồng dập hồ quang (Arc Chute): Đây là một trong những bộ phận quan trọng nhất, quyết định khả năng cắt dòng ngắn mạch an toàn của MCB. Schneider Electric đã ứng dụng công nghệ tiên tiến để thiết kế buồng dập hồ quang với nhiều vách ngăn kim loại, giúp chia nhỏ và làm nguội hồ quang điện một cách nhanh chóng, ngăn chặn nguy cơ cháy nổ và hư hỏng thiết bị.

Cơ cấu nhả (Tripping Mechanism): Bao gồm phần tử bảo vệ quá tải nhiệt (lưỡng kim) và phần tử bảo vệ ngắn mạch điện từ (cuộn dây điện từ).

  • Bảo vệ quá tải: Thanh lưỡng kim sẽ cong lên khi dòng điện vượt quá giá trị định mức trong một khoảng thời gian nhất định, tác động vào cơ cấu nhả để ngắt mạch. Độ nhạy của thanh lưỡng kim được hiệu chỉnh chính xác, đảm bảo MCB chỉ tác động khi thực sự có sự cố quá tải, tránh ngắt mạch không cần thiết.
  • Bảo vệ ngắn mạch: Khi xảy ra ngắn mạch, dòng điện tăng vọt đột ngột sẽ tạo ra một lực từ mạnh trong cuộn dây điện từ, tác động tức thời lên cơ cấu nhả để ngắt mạch cực nhanh, bảo vệ thiết bị và dây dẫn khỏi hư hỏng nghiêm trọng.

Cần gạt thao tác (Operating Handle): Thiết kế công thái học, cho phép thao tác đóng ngắt MCB một cách dễ dàng và dứt khoát. Cần gạt cũng có chỉ thị trạng thái rõ ràng (ON/OFF/TRIP), giúp người vận hành dễ dàng nhận biết tình trạng hoạt động của MCB.

Đầu nối dây (Terminals): Được thiết kế chắc chắn, đảm bảo kết nối tin cậy với dây dẫn, giảm thiểu điện trở tiếp xúc và nguy cơ lỏng lẻo gây phát nhiệt. Các đầu nối của MCB Schneider A9N18479 cho phép kết nối dễ dàng với nhiều loại cáp và kích cỡ khác nhau.

2. Các Tính Năng Chính Của A9N18479

  • Dòng định mức 80A: Với dòng định mức lên đến 80 Ampe, thiết bị này phù hợp để bảo vệ cho các mạch nhánh, các phụ tải có công suất lớn như động cơ điện, hệ thống chiếu sáng công nghiệp, hoặc các tủ phân phối phụ trong nhà máy, xí nghiệp.
  • Khả năng cắt ngắn mạch 15kA: Đây là một trong những thông số quan trọng nhất, thể hiện khả năng chịu đựng và dập tắt dòng điện ngắn mạch cực lớn lên đến 15 Kiloampe. Trong môi trường công nghiệp, nguy cơ ngắn mạch do sự cố thiết bị hoặc lỗi vận hành luôn tiềm ẩn. Khả năng cắt 15kA đảm bảo MCB A9N18479 có thể cô lập sự cố một cách an toàn, ngăn ngừa hư hỏng lan rộng cho thiết bị và hệ thống, giảm thiểu thiệt hại và thời gian dừng máy, trực tiếp góp phần nâng cao năng suất sản xuất.
  • Cấu hình 4 cực (4P): Thiết kế 4 cực cung cấp khả năng bảo vệ toàn diện cho hệ thống điện 3 pha 4 dây, bao gồm cả dây trung tính. Điều này đặc biệt quan trọng trong các hệ thống có tải không cân bằng hoặc các thiết bị nhạy cảm yêu cầu sự ổn định của dây trung tính. Việc bảo vệ cả 4 cực giúp ngăn ngừa các sự cố tiềm ẩn liên quan đến dây trung tính, đảm bảo an toàn tối đa cho con người và tài sản.
  • Công nghệ VisiTrip (thường có trên dòng Acti9): Nhiều sản phẩm trong dòng Acti9 của Schneider được trang bị chỉ thị VisiTrip, cho phép nhận diện nhanh chóng MCB nào đã tác động do lỗi bằng một cửa sổ chỉ thị màu đỏ rõ ràng ở mặt trước. Điều này giúp kỹ thuật viên điện và nhân viên bảo trì xác định và khắc phục sự cố nhanh hơn, giảm thiểu thời gian ngừng hoạt động của hệ thống.
  • Tính năng VisiSafe (thường có trên dòng Acti9): Đảm bảo an toàn cho người vận hành ngay cả trong điều kiện môi trường khắc nghiệt nhất. VisiSafe đảm bảo rằng phần tiếp điểm động được cách ly hoàn toàn khỏi phần tiếp điểm tĩnh khi MCB ở vị trí OFF, được chỉ thị bằng một dải màu xanh lá cây, mang lại sự an tâm tuyệt đối trong quá trình bảo trì, sửa chữa thiết bị điện.
  • Tuân thủ tiêu chuẩn quốc tế: Sản phẩm được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC/EN 60898-1 và IEC/EN 60947-2, đảm bảo chất lượng, độ tin cậy và an toàn. Đây là yếu tố then chốt giúp các chủ doanh nghiệp và quản lý kỹ thuật yên tâm khi lựa chọn thiết bị cho các dự án quan trọng.

3. Hướng Dẫn Kết Nối A9N18479

Chuẩn bị dụng cụ và vật tư:

  • MCB Schneider A9N18479 80A 15kA 4P.
  • Tua vít phù hợp với đầu vít của MCB (thường là loại Pozidriv hoặc đầu dẹt).
  • Kìm tuốt dây, kìm cắt dây.
  • Dây dẫn điện có tiết diện phù hợp với dòng định mức 80A (tham khảo bảng chọn dây theo tiêu chuẩn TCVN hoặc IEC). Nên sử dụng dây đồng chất lượng tốt.
  • Đầu cos (nếu cần thiết, tùy thuộc vào loại dây và yêu cầu kết nối).
  • Thanh ray DIN (DIN rail) để gá lắp MCB.

Gắn MCB lên thanh ray DIN:

  • MCB Schneider A9N18479 được thiết kế để lắp đặt dễ dàng trên thanh ray DIN tiêu chuẩn (thường là loại 35mm).
  • Xác định vị trí lắp đặt MCB trên thanh ray trong tủ điện.
  • Nghiêng nhẹ MCB, móc phần ngàm phía trên của MCB vào cạnh trên của thanh ray.
  • Ấn nhẹ phần dưới của MCB vào thanh ray cho đến khi nghe tiếng “click”, báo hiệu ngàm dưới đã khóa chặt vào thanh ray. Đảm bảo MCB được gắn chắc chắn, không bị lung lay.

Chuẩn bị đầu dây dẫn:

  • Sử dụng kìm tuốt dây để loại bỏ phần vỏ cách điện ở đầu dây dẫn. Chiều dài phần lõi đồng cần tuốt khoảng 12-14mm (tham khảo chỉ dẫn trên thân MCB hoặc tài liệu kỹ thuật).
  • Đảm bảo lõi đồng không bị xơ, gãy hoặc biến dạng. Nếu sử dụng dây nhiều sợi, xoắn nhẹ các sợi lại với nhau.
  • Nếu sử dụng đầu cos, hãy bấm đầu cos chắc chắn vào đầu dây đã tuốt.

Kết nối dây dẫn vào MCB:

MCB A9N18479 có các đầu nối vào (phía trên, nguồn cấp) và đầu nối ra (phía dưới, đi đến tải). Đảm bảo đấu nối đúng chiều nguồn và tải.

Nới lỏng các vít tại đầu nối của MCB.

Đưa các đầu dây dẫn đã chuẩn bị vào đúng các cọc đấu nối:

  • Dây pha L1, L2, L3 từ nguồn vào các cọc tương ứng ở phía trên MCB.
  • Dây trung tính N từ nguồn vào cọc N ở phía trên MCB.
  • Dây pha L1, L2, L3 đi ra tải từ các cọc tương ứng ở phía dưới MCB.
  • Dây trung tính N đi ra tải từ cọc N ở phía dưới MCB.

Siết chặt các vít đầu nối với lực siết khuyến nghị từ nhà sản xuất (thường được ghi trên thân MCB hoặc tài liệu, ví dụ 3.5 Nm). Việc siết quá lỏng có thể gây tiếp xúc kém, phát nhiệt; siết quá chặt có thể làm hỏng đầu nối hoặc dây dẫn.

Kiểm tra lại độ chắc chắn của các kết nối bằng cách lay nhẹ dây dẫn.

Kiểm tra sau lắp đặt:

  • Đảm bảo tất cả các kết nối đã được thực hiện đúng và chắc chắn.
  • Kiểm tra không có dây dẫn nào bị hở hoặc chạm chập vào các bộ phận kim loại khác trong tủ điện.
  • Đảm bảo MCB ở vị trí OFF trước khi cấp lại nguồn điện.
  • Sau khi cấp nguồn, thử nghiệm hoạt động của MCB bằng cách bật ON. Sử dụng thiết bị đo kiểm để xác nhận điện áp ra tại các cực tải.

4. Ứng Dụng Của Sản Phẩm A9N18479

Trong ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may,…):

  • Bảo vệ động cơ điện: MCB A9N18479 lý tưởng để bảo vệ các động cơ điện 3 pha có công suất vừa và nhỏ (khoảng dưới 37kW, tùy thuộc vào hệ số khởi động và hiệu suất). Nó giúp ngăn ngừa hư hỏng động cơ do quá tải kéo dài hoặc ngắn mạch đột ngột, những sự cố thường gặp trong môi trường sản xuất.
  • Bảo vệ hệ thống chiếu sáng công suất lớn: Các hệ thống chiếu sáng nhà xưởng, kho bãi với tổng công suất lớn cần được bảo vệ bởi các MCB có dòng định mức phù hợp như A9N18479 để đảm bảo an toàn và tránh gián đoạn.

Trong lĩnh vực Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng lớn,…):

  • Bảo vệ mạch tổng cho các căn hộ, văn phòng lớn trong tòa nhà: Đối với các tòa nhà chung cư cao cấp hoặc văn phòng cho thuê quy mô lớn, MCB 4P 80A có thể được dùng làm aptomat tổng cho từng đơn vị sử dụng điện 3 pha.
  • Trong các công trường xây dựng: Bảo vệ các tủ điện tạm cung cấp nguồn cho máy móc thi công như máy hàn, máy cắt, máy trộn bê tông.

Trong ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo,…):

  • Hệ thống điện mặt trời áp mái (Solar Rooftop): MCB A9N18479 có thể được sử dụng ở phía AC của hệ thống điện mặt trời để bảo vệ inverter và kết nối an toàn vào lưới điện hoặc tải tiêu thụ.
  • Trạm biến áp phụ tải nhỏ: Bảo vệ phía hạ thế của các máy biến áp phân phối nhỏ cung cấp điện cho các cụm dân cư hoặc khu vực sản xuất nhỏ lẻ.
  • Bảo vệ các mạch điều khiển và phụ trợ trong các nhà máy điện, trạm truyền tải.

Trong lĩnh vực Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động,…):

  • Bảo vệ nguồn cấp cho tủ điều khiển: Các tủ điều khiển PLC, hệ thống SCADA, cánh tay robot và các thiết bị tự động hóa khác yêu cầu nguồn cấp ổn định và được bảo vệ tin cậy. MCB A9N18479 đảm bảo ngắt mạch nhanh chóng khi có sự cố, bảo vệ các thiết bị điện tử nhạy cảm.
  • Bảo vệ các module I/O, bộ truyền động (drives): Trong các dây chuyền tự động hóa phức tạp, việc phân chia và bảo vệ từng cụm chức năng bằng các MCB phù hợp là rất quan trọng để dễ dàng khoanh vùng sự cố và bảo trì.

5. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng MCB Schneider A9N18479 80A 15kA 4P: Hướng Dẫn Từ Chuyên Gia

Hiện tượng MCB bị nhảy (trip) thường xuyên không rõ nguyên nhân (Nuisance Tripping):

Nguyên nhân:

  • Quá tải nhẹ kéo dài: Phụ tải sử dụng vượt quá dòng định mức 80A của MCB trong một khoảng thời gian nhất định.
  • Dòng khởi động lớn: Một số thiết bị như động cơ lớn có dòng khởi động cao hơn nhiều lần dòng làm việc bình thường, có thể gây tác động nhầm nếu đặc tính của MCB không phù hợp (ví dụ đường cong loại C có thể không đủ cho một số động cơ có quán tính lớn, cần xem xét đường cong D).
  • Nhiệt độ môi trường cao: Nhiệt độ môi trường xung quanh MCB quá cao có thể làm giảm ngưỡng tác động nhiệt của nó, khiến nó nhảy sớm hơn.
  • Kết nối lỏng lẻo: Các đầu nối dây không được siết chặt gây ra điện trở tiếp xúc lớn, phát nóng cục bộ và có thể làm MCB tác động nhiệt.

Giải pháp:

  • Sử dụng ampe kìm để đo dòng điện thực tế qua MCB, so sánh với dòng định mức. Nếu thường xuyên quá tải, cần xem xét nâng cấp MCB lên dòng cao hơn hoặc chia tải ra nhiều nhánh.
  • Kiểm tra lại đặc tính đường cong của MCB (thường là C cho tải thông thường, D cho tải có dòng khởi động cao). Đảm bảo đã lựa chọn bộ ngắt mạch thu nhỏ phù hợp.
  • Đảm bảo thông gió tốt cho tủ điện, tránh lắp đặt MCB gần các nguồn nhiệt lớn.
  • Ngắt điện, kiểm tra và siết lại tất cả các đầu nối của MCB theo mô-men xoắn khuyến nghị.

MCB không tác động khi có sự cố ngắn mạch hoặc quá tải rõ ràng:

Nguyên nhân:

  • MCB bị hỏng: Sau thời gian dài sử dụng hoặc chịu nhiều lần sự cố ngắn mạch lớn, cơ cấu bên trong MCB có thể bị hỏng.
  • Lựa chọn MCB sai: Dòng định mức hoặc khả năng cắt của MCB quá lớn so với yêu cầu thực tế của mạch cần bảo vệ.

Giải pháp:

  • Đây là tình huống nguy hiểm. Cần ngắt nguồn ngay lập tức và thay thế MCB bằng một thiết bị mới, chính hãng có cùng thông số hoặc thông số phù hợp hơn. Tuyệt đối không cố gắng sửa chữa MCB.
  • Tham khảo ý kiến chuyên gia hoặc liên hệ Thanhthienphu.vn để được tư vấn lựa chọn thiết bị bảo vệ mạch điện A9N18479 hoặc các mã tương đương phù hợp.

MCB phát nhiệt quá mức tại thân hoặc các đầu nối:

Nguyên nhân:

  • Kết nối lỏng: Như đã đề cập, đây là nguyên nhân phổ biến nhất.
  • Tiết diện dây dẫn không đủ: Dây quá nhỏ so với dòng tải gây phát nhiệt trên dây và lan tới MCB.
  • MCB bị quá tải kéo dài: Hoạt động liên tục ở gần hoặc vượt ngưỡng dòng định mức.
  • Tiếp xúc bên trong MCB kém: Do lỗi sản xuất (hiếm gặp với hàng chính hãng) hoặc do MCB đã cũ, xuống cấp.

Giải pháp:

  • Ngắt điện, kiểm tra và siết lại các đầu nối.
  • Kiểm tra và thay thế dây dẫn bằng loại có tiết diện phù hợp.
  • Đánh giá lại phụ tải, nếu cần thì nâng cấp MCB.
  • Nếu các bước trên không giải quyết được, MCB có thể đã hỏng và cần được thay thế.

Khó khăn khi gạt cần MCB lên vị trí ON:

Nguyên nhân:

  • Vẫn còn sự cố trên mạch: MCB đang thực hiện đúng chức năng bảo vệ, không cho đóng lại khi mạch vẫn bị ngắn mạch hoặc quá tải nặng.
  • Cơ cấu cơ khí bên trong bị kẹt hoặc hỏng: Do va đập hoặc tuổi thọ.

Giải pháp:

  • Kiểm tra và loại bỏ nguyên nhân gây sự cố trên mạch điện (ngắn mạch, chạm chập, quá tải) trước khi cố gắng đóng lại MCB.
  • Nếu cơ cấu bị kẹt, không cố gắng dùng lực mạnh để gạt. MCB có thể cần được thay thế.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp và giải pháp tự động hóa hàng đầu tại Việt Nam. Chúng tôi cam kết:

  • Sản phẩm chính hãng 100%: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ.
  • Giá cả cạnh tranh: Chính sách giá ưu đãi, chiết khấu hấp dẫn cho đơn hàng số lượng lớn và khách hàng thân thiết.
  • Tư vấn kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng hỗ trợ bạn lựa chọn, lắp đặt và vận hành.
  • Hàng tồn kho đa dạng: Luôn có sẵn nhiều mã hàng số lượng lớn, đáp ứng nhanh chóng mọi nhu cầu.
  • Giao hàng nhanh chóng toàn quốc: Với kho hàng đa dạng và quy trình làm việc chuyên nghiệp, đảm bảo cung ứng sản phẩm kịp thời cho mọi dự án của bạn trên toàn quốc, đặc biệt tại các trung tâm công nghiệp lớn như Thành phố Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai.
  • Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật sau bán hàng tận tình.

Liên hệ ngay với chúng tôi qua:

  • Hotline: 08.12.77.88.99
  • Website: Thanhthienphu.vn
  • Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thông tin bổ sung
Thương hiệuSchneider
Xuất xứTrung Quốc
Thời gian bảo hành1 Năm
Dòng điện80A
Dòng cắt15kA
Số cực4P
SeriesSchneider ACTI9
Điện áp ngõ vào3 Pha
