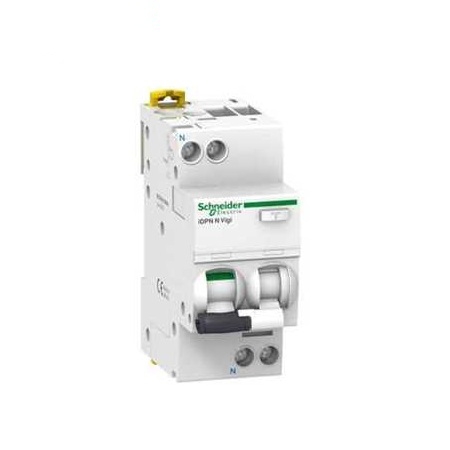

CB chống giật Schneider A9D31606 6A 30mA 6kA 1P+N

CB chống giật Schneider A9D31606 6A 30mA 6kA 1P+N, một thiết bị đóng cắt tiên tiến từ Schneider Electric, chính là giải pháp bảo vệ toàn diện và đáng tin cậy mà hệ thống điện của bạn đang tìm kiếm, mang lại sự an tâm tuyệt đối trong vận hành và được phân phối chính hãng bởi thanhthienphu.vn.

Với khả năng kết hợp hoàn hảo giữa bảo vệ chống dòng rò, quá tải và ngắn mạch trong cùng một thiết bị nhỏ gọn, aptomat chống rò này không chỉ nâng cao hiệu suất mà còn đảm bảo an toàn tối đa cho con người và tài sản, là lựa chọn lý tưởng cho các chuyên gia kỹ thuật điện hướng đến sự hoàn hảo và ổn định.

1. Cấu tạo tinh vi bên trong A9D31606

Vỏ bảo vệ (Housing): Được làm từ nhựa tổng hợp cao cấp, thường là PBT (Polybutylene terephthalate) hoặc vật liệu tương đương, có khả năng chống cháy, chịu nhiệt tốt, cách điện cao và chống va đập. Thiết kế vỏ đảm bảo cấp độ bảo vệ IP20, ngăn ngừa tiếp xúc ngẫu nhiên với các bộ phận mang điện.

Cơ cấu đóng cắt chính (Main Contact System): Bao gồm các tiếp điểm động và tĩnh, thường được làm từ hợp kim bạc hoặc vật liệu có độ dẫn điện cao, chống hồ quang tốt. Cơ cấu này chịu trách nhiệm đóng và ngắt mạch điện khi có lệnh từ tay gạt hoặc khi xảy ra sự cố. Thiết kế đảm bảo khả năng đóng cắt dứt khoát, giảm thiểu phát sinh hồ quang và tăng tuổi thọ tiếp điểm.

Buồng dập hồ quang (Arc Chute): Một bộ phận quan trọng, bao gồm nhiều tấm kim loại mỏng xếp song song. Khi tiếp điểm mở ra lúc có dòng điện lớn (ngắn mạch, quá tải), hồ quang điện sẽ bị kéo vào buồng này, được chia nhỏ và làm nguội nhanh chóng, dập tắt hồ quang an toàn, tránh gây hư hỏng thiết bị và cháy nổ.

Bộ phận bảo vệ quá tải (Thermal Overload Protection): Thường sử dụng một thanh lưỡng kim (bimetallic strip). Khi dòng điện vượt quá giá trị định mức (6A trong trường hợp này) nhưng chưa đến mức ngắn mạch, thanh lưỡng kim sẽ nóng lên, cong đi và tác động vào cơ cấu nhả, làm ngắt mạch. Thời gian tác động phụ thuộc vào độ lớn của dòng quá tải (đặc tính thời gian-dòng điện ngược).

Bộ phận bảo vệ ngắn mạch (Magnetic Short-circuit Protection): Bao gồm một cuộn dây điện từ (solenoid). Khi có dòng điện ngắn mạch rất lớn chạy qua, từ trường mạnh sinh ra sẽ hút lõi sắt non, tác động tức thời vào cơ cấu nhả, ngắt mạch cực nhanh (trong vài mili giây) để bảo vệ hệ thống và thiết bị khỏi hư hỏng nghiêm trọng. Đường cong C (5-10 In) xác định ngưỡng tác động của bảo vệ này.

Bộ phận cảm biến dòng rò (RCD – Residual Current Device): Đây là trái tim của chức năng chống giật. Nó bao gồm một biến dòng hình xuyến (toroidal transformer) mà cả dây pha (L) và dây trung tính (N) đều đi qua.

Tay gạt (Operating Handle): Dùng để đóng/ngắt mạch thủ công. Tay gạt cũng hiển thị trạng thái của RCBO (ON/OFF/TRIPPED).

Nút kiểm tra (Test Button – T): Cho phép người dùng kiểm tra định kỳ chức năng chống dòng rò của RCBO. Khi nhấn nút này, một dòng rò giả sẽ được tạo ra bên trong thiết bị, nếu RCBO hoạt động tốt, nó sẽ nhảy (trip). Việc kiểm tra định kỳ (thường là hàng tháng) là rất quan trọng để đảm bảo RCBO luôn sẵn sàng bảo vệ.

Bộ phận chỉ thị lỗi (Trip Indicator): Một số dòng Acti9 có chỉ thị VisiTrip hoặc tương tự, giúp phân biệt rõ ràng giữa việc nhảy do lỗi (quá tải, ngắn mạch, dòng rò) và việc ngắt bằng tay. Điều này giúp kỹ thuật viên chẩn đoán sự cố nhanh chóng hơn.

2. Những tính năng vượt trội của A9D31606

Bảo vệ Toàn Diện 3 trong 1: Đây là tính năng cốt lõi và đáng giá nhất. A9D31606 tích hợp hoàn hảo chức năng của ba thiết bị bảo vệ riêng lẻ:

• Bảo vệ quá tải: Ngắt mạch tự động khi dòng điện vượt quá 6A trong một khoảng thời gian nhất định, ngăn ngừa hư hỏng cho dây dẫn và thiết bị do quá nhiệt.
• Bảo vệ ngắn mạch: Phản ứng tức thời khi xảy ra sự cố ngắn mạch (chạm chập giữa dây pha và trung tính, hoặc pha và đất), cắt dòng điện cực lớn (lên đến 6kA) một cách an toàn, ngăn chặn nguy cơ cháy nổ và hư hỏng nghiêm trọng cho hệ thống.
• Bảo vệ chống dòng rò (Chống giật): Phát hiện và ngắt mạch cực nhanh (dưới 40ms) khi có dòng điện rò xuống đất vượt quá ngưỡng 30mA. Đây là ngưỡng an toàn cho con người, giúp ngăn ngừa hiệu quả các tai nạn điện giật nghiêm trọng, đặc biệt quan trọng trong môi trường ẩm ướt hoặc nơi có nguy cơ tiếp xúc cao.

Độ Nhạy Dòng Rò 30mA Tối Ưu: Mức 30mA được công nhận quốc tế là ngưỡng bảo vệ hiệu quả cho con người khỏi các tác động nguy hiểm của điện giật mà không gây ra các sự cố nhảy không mong muốn (nuisance tripping) trong hầu hết các ứng dụng thông thường. Điều này đặc biệt quan trọng cho các ổ cắm, mạch cấp nguồn cho thiết bị cầm tay, khu vực ẩm ướt như nhà bếp, phòng tắm, hoặc các xưởng sản xuất.

Khả Năng Cắt Ngắn Mạch Cao 6kA: Đạt tiêu chuẩn IEC 61009-1, khả năng chịu đựng và cắt an toàn dòng ngắn mạch lên đến 6000 Ampe đảm bảo thiết bị hoạt động tin cậy ngay cả trong các hệ thống điện có dòng sự cố lớn, thường gặp ở các tòa nhà thương mại, khu công nghiệp nhỏ và vừa.

Thiết Kế Nhỏ Gọn, Tiết Kiệm Không Gian: Với chiều rộng chỉ 36mm (tương đương 2 module DIN tiêu chuẩn), A9D31606 giúp tiết kiệm đáng kể không gian trong tủ điện so với việc lắp đặt một MCB và một RCCB riêng biệt. Điều này rất hữu ích cho các tủ điện có không gian hạn chế hoặc khi cần nâng cấp, bổ sung thêm mạch bảo vệ.

Lắp Đặt Dễ Dàng và Nhanh Chóng: Thiết kế để gắn trực tiếp lên thanh DIN rail 35mm tiêu chuẩn, một hệ thống lắp đặt phổ biến trong các tủ điện hiện đại. Cơ cấu kẹp chắc chắn giúp việc lắp đặt và tháo gỡ trở nên đơn giản, tiết kiệm thời gian và công sức cho kỹ thuật viên.

Chỉ Thị Trạng Thái Rõ Ràng: Tay gạt và cửa sổ chỉ thị (nếu có, ví dụ VisiTrip trên một số model Acti9) giúp người vận hành dễ dàng nhận biết trạng thái ON/OFF của RCBO. Quan trọng hơn, một số model có chỉ thị riêng biệt khi thiết bị nhảy do sự cố (quá tải, ngắn mạch, dòng rò), giúp việc xác định nguyên nhân và khắc phục sự cố nhanh chóng hơn.

Nút Kiểm Tra Chức Năng (Test Button): Tích hợp nút kiểm tra ‘T’ cho phép kiểm tra định kỳ chức năng bảo vệ dòng rò, đảm bảo thiết bị luôn trong tình trạng hoạt động tốt và sẵn sàng bảo vệ. Đây là yêu cầu bắt buộc theo nhiều quy chuẩn an toàn điện.

3. Hướng dẫn chi tiết kết nối và lắp đặt A9D31606

Chuẩn bị dụng cụ và vật tư cần thiết

Dụng cụ:

• Tua vít cách điện (đầu dẹp và đầu bake phù hợp với ốc vít trên CB).
• Kìm tuốt dây điện.
• Kìm cắt dây điện.
• Bút thử điện (loại tốt, đảm bảo hoạt động chính xác).
• Đồng hồ vạn năng (VOM) để kiểm tra thông mạch và điện áp (nếu cần).
• Thước dây hoặc dụng cụ đo lường.
• Máy khoan (nếu cần lắp đặt thanh ray DIN mới).

Vật tư:

• CB chống giật Schneider A9D31606 6A 30mA 6kA 1P+N (đảm bảo hàng chính hãng, đúng mã, còn nguyên vẹn).
• Dây điện có tiết diện phù hợp với dòng điện 6A và tiêu chuẩn lắp đặt (tham khảo TCVN hoặc IEC). Nên chọn dây có vỏ bọc cách điện tốt, màu sắc tuân thủ quy định (ví dụ: dây pha màu đỏ/nâu/đen, dây trung tính màu xanh dương/đen, dây nối đất màu xanh lá sọc vàng).
• Đầu cosse (nếu sử dụng dây lõi nhiều sợi) loại phù hợp với tiết diện dây và cọc đấu của CB.
• Thanh ray DIN (thanh cài) 35mm (nếu tủ điện chưa có sẵn hoặc cần lắp thêm).
• Ống luồn dây điện, dây rút, băng keo cách điện (nếu cần để đi dây gọn gàng và an toàn).

Tài liệu:

• Catalogue hoặc datasheet của Schneider A9D31606 (có thể tải từ website Schneider Electric hoặc yêu cầu từ thanhthienphu.vn).
• Sơ đồ nguyên lý của hệ thống điện cần lắp đặt CB.

Các bước thực hiện lắp đặt an toàn

Ngắt nguồn điện: Tắt aptomat tổng hoặc cầu dao nguồn cung cấp cho khu vực tủ điện nơi bạn sẽ làm việc. Sử dụng bút thử điện để kiểm tra chắc chắn rằng không còn điện áp tại các đầu dây và thanh cái trong tủ.

Xác định vị trí lắp đặt: Chọn vị trí phù hợp trên thanh ray DIN trong tủ điện. Đảm bảo có đủ không gian xung quanh CB để thao tác đấu dây và tản nhiệt. A9D31606 là loại 1P+N, thường chiếm 2 module (khoảng 36mm chiều rộng) trên thanh ray.

Gắn CB lên thanh ray DIN: Đặt phần ngàm phía sau của CB vào mép trên của thanh ray DIN. Ấn nhẹ phần dưới của CB xuống cho đến khi nghe tiếng ‘click’, báo hiệu CB đã được gài chắc chắn vào thanh ray. Kiểm tra lại độ chắc chắn bằng cách lắc nhẹ CB.

Chuẩn bị đầu dây: Sử dụng kìm tuốt dây, cẩn thận tuốt bỏ một đoạn vỏ cách điện ở đầu dây pha (L) và dây trung tính (N) nguồn vào và nguồn ra (tải). Độ dài đoạn tuốt khoảng 10-12mm, vừa đủ để cắm sâu vào cọc đấu của CB mà không để lộ phần lõi đồng ra ngoài quá nhiều. Nếu sử dụng dây nhiều sợi, nên dùng đầu cosse phù hợp và bấm chặt bằng kìm chuyên dụng để đảm bảo tiếp xúc tốt và tránh tưa sợi.

Đấu nối dây nguồn vào:

• Nới lỏng các ốc vít tại cọc đấu dây nguồn vào (thường ở phía trên của CB).
• Kết nối dây pha (L) nguồn vào cọc đấu có ký hiệu ‘L’ hoặc ‘1’. Siết chặt ốc vít.
• Kết nối dây trung tính (N) nguồn vào cọc đấu có ký hiệu ‘N’ (phía trên). Siết chặt ốc vít. Lưu ý: Việc đấu đúng dây pha và trung tính là rất quan trọng cho hoạt động chính xác của chức năng chống rò.

Đấu nối dây ra tải:

• Nới lỏng các ốc vít tại cọc đấu dây ra tải (thường ở phía dưới của CB).
• Kết nối dây pha (L) đi ra tải vào cọc đấu có ký hiệu ‘L’ hoặc ‘2’. Siết chặt ốc vít.
• Kết nối dây trung tính (N) đi ra tải vào cọc đấu có ký hiệu ‘N’ (phía dưới). Siết chặt ốc vít.

Kiểm tra lại kết nối: Kéo nhẹ các đầu dây để đảm bảo chúng đã được siết chặt và tiếp xúc tốt. Đảm bảo không có sợi dây đồng nào bị tưa ra ngoài có thể gây chạm chập. Sắp xếp dây dẫn gọn gàng trong tủ điện.

4. Ứng dụng đa dạng của A9D31606

Trong lĩnh vực Xây dựng Dân dụng và Thương mại:

• Bảo vệ mạch chiếu sáng: Các mạch đèn LED, đèn huỳnh quang trong nhà ở, văn phòng, cửa hàng, siêu thị. Dòng 6A phù hợp với nhiều nhóm đèn. Chức năng chống rò 30mA đặc biệt quan trọng cho các khu vực ẩm ướt như phòng tắm, nhà bếp, ban công hoặc chiếu sáng ngoài trời.
• Bảo vệ mạch ổ cắm: Cấp nguồn cho các ổ cắm sử dụng cho thiết bị văn phòng (máy tính, máy in), thiết bị gia dụng công suất nhỏ (TV, quạt, sạc điện thoại), đặc biệt là các ổ cắm ở khu vực trẻ em thường tiếp cận hoặc khu vực ẩm ướt.
• Bảo vệ các thiết bị riêng lẻ: Cấp nguồn và bảo vệ cho các thiết bị như máy nước nóng gián tiếp (loại công suất nhỏ), hệ thống chuông cửa, camera an ninh, modem/router mạng.

Trong lĩnh vực Sản xuất Công nghiệp:

• Bảo vệ mạch điều khiển: Cấp nguồn và bảo vệ cho các mạch điều khiển trong tủ điện máy móc, dây chuyền sản xuất tự động. Dòng 6A phù hợp cho việc cấp nguồn PLC, cảm biến, relay, contactor, đèn báo, nút nhấn. Chức năng chống rò bảo vệ an toàn cho kỹ thuật viên khi thao tác, sửa chữa và ngăn ngừa hư hỏng các linh kiện điện tử nhạy cảm do sự cố rò điện.
• Bảo vệ động cơ công suất nhỏ: Các động cơ 1 pha công suất nhỏ dùng trong băng tải, quạt thông gió, bơm nhỏ. Đường cong C phù hợp cho việc khởi động các động cơ này.
• Cấp nguồn cho thiết bị phụ trợ: Chiếu sáng cục bộ tại máy, ổ cắm sửa chữa trên máy, các bộ nguồn phụ trợ.

Trong lĩnh vực Năng lượng:

• Hệ thống điện mặt trời áp mái: Bảo vệ các mạch nhánh DC (khi sử dụng loại RCBO phù hợp cho DC) hoặc mạch AC sau inverter cho các hệ thống quy mô nhỏ.
• Tủ điện phân phối phụ: Sử dụng trong các tủ điện nhánh cấp nguồn cho các khu vực, phòng ban nhỏ trong các trạm biến áp, nhà máy điện.

Trong lĩnh vực Tự động hóa:

• Tủ điều khiển robot: Bảo vệ mạch cấp nguồn cho bộ điều khiển robot, các cảm biến và cơ cấu chấp hành liên quan.
• Hệ thống BMS (Building Management System): Bảo vệ các mạch cấp nguồn cho các cảm biến, bộ điều khiển cục bộ trong hệ thống quản lý tòa nhà.

5. Khắc phục nhanh một số sự cố thường gặp với A9D31606

Hiện tượng CB tự động nhảy (trip) không rõ nguyên nhân:

Khi CB chống giật Schneider A9D31606 đột ngột nhảy mà không có dấu hiệu rõ ràng về sự cố (như chập điện, quá tải), đây là một tín hiệu cho thấy chức năng bảo vệ đang hoạt động. Việc cần làm là xác định nguyên nhân gốc rễ:

Kiểm tra chỉ thị lỗi (nếu có): Một số dòng Acti9 như A9D31606 có thể có chỉ thị VisiTrip giúp phân biệt lỗi do dòng rò hay do quá tải/ngắn mạch. Nếu lỗi do dòng rò, cửa sổ chỉ thị thường chuyển sang màu đỏ ở vị trí riêng biệt cho lỗi rò. Nếu do quá tải/ngắn mạch, chỉ thị lỗi chung sẽ báo.

Xác định lỗi do Dòng rò:

• Cách ly tải: Ngắt kết nối tất cả các thiết bị đang được cấp nguồn bởi CB này. Reset CB (gạt cần lên ON).
• Nếu CB vẫn giữ được trạng thái ON: Lần lượt kết nối lại từng thiết bị và bật chúng lên. Thiết bị nào khi kết nối/bật lên làm CB nhảy thì chính thiết bị đó hoặc đường dây cấp cho nó đang bị rò rỉ điện. Cần kiểm tra, sửa chữa hoặc thay thế thiết bị/đường dây đó.
• Nếu CB vẫn nhảy ngay cả khi không có tải: Có thể đường dây từ CB đến các ổ cắm/thiết bị đang bị chạm chập nhẹ hoặc ẩm ướt gây rò rỉ. Cần kiểm tra kỹ lưỡng đường dây. Trong trường hợp hiếm gặp, bản thân CB có thể bị lỗi.

Xác định lỗi do Quá tải:

• Kiểm tra tổng công suất: Tính tổng công suất của tất cả các thiết bị đang hoạt động đồng thời trên mạch do CB này bảo vệ. Nếu tổng công suất vượt quá khả năng chịu tải của CB (tương ứng với dòng 6A, khoảng 1300W ở 220V), CB nhảy là do quá tải. Cần phân bổ lại tải hoặc nâng cấp CB lên dòng cao hơn (nếu đường dây cho phép).
• Kiểm tra dòng khởi động: Một số thiết bị (như máy bơm, tủ lạnh nhỏ) có dòng khởi động cao hơn dòng làm việc bình thường. Nếu nhiều thiết bị khởi động cùng lúc, có thể gây quá tải tạm thời.

Xác định lỗi do Ngắn mạch:

• Thường đi kèm với tiếng nổ nhỏ hoặc tia lửa điện (nếu nghiêm trọng). CB sẽ nhảy ngay lập tức. Cần kiểm tra kỹ lưỡng đường dây và các thiết bị xem có điểm nào bị chạm chập trực tiếp giữa dây pha và dây trung tính hoặc dây đất không. Tuyệt đối không cố gắng bật lại CB khi chưa xác định và khắc phục được điểm ngắn mạch.

CB không thể bật lên (reset) sau khi nhảy

Nếu sau khi CB nhảy và bạn cố gắng gạt cần lên vị trí ON nhưng nó không giữ được mà tự động nhảy trở lại ngay lập tức, điều này thường cho thấy nguyên nhân gây ra sự cố ban đầu (dòng rò, quá tải, ngắn mạch) vẫn còn tồn tại.

1. Đảm bảo cần gạt được đẩy hết xuống: Trước khi bật lại, hãy đảm bảo bạn đã đẩy cần gạt xuống hết vị trí OFF hoàn toàn, sau đó mới đẩy dứt khoát lên vị trí ON. Một số cơ cấu cần thao tác này để reset.
2. Kiểm tra lỗi còn tồn tại: Lặp lại các bước kiểm tra như ở mục 6.1 để xác định xem sự cố là dòng rò, quá tải hay ngắn mạch. Chừng nào nguyên nhân gốc chưa được loại bỏ, CB sẽ không thể bật lên được.
3. Kiểm tra bản thân CB: Trong trường hợp rất hiếm, sau khi đã loại trừ mọi nguyên nhân từ phía tải và đường dây mà CB vẫn không thể reset, có khả năng cơ cấu bên trong CB đã bị hỏng sau một sự cố nghiêm trọng hoặc do hết tuổi thọ. Lúc này, cần phải thay thế CB mới.
