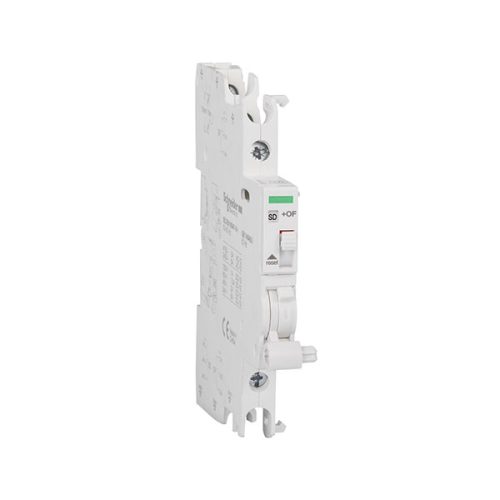

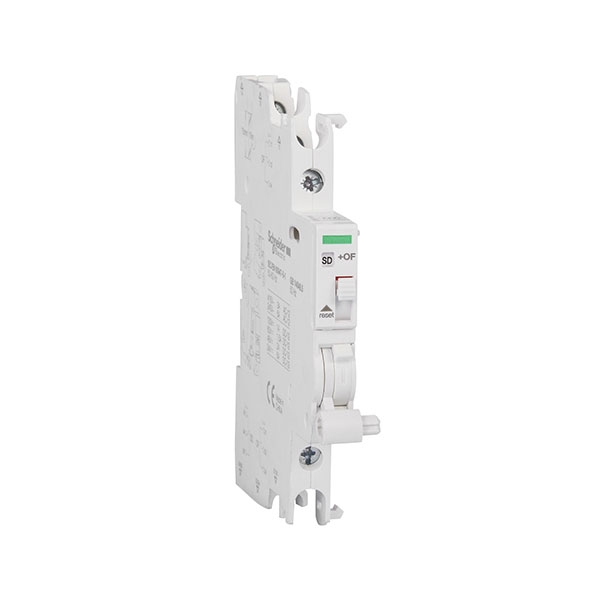

Tiếp điểm phụ Schneider A9A26929: Khám phá giải pháp giám sát và điều khiển tối ưu cho hệ thống điện công nghiệp của bạn cùng thanhthienphu.vn, mang đến sự an tâm và hiệu quả vượt trội trong từng thao tác vận hành.
Đây chính là chìa khóa mở ra cánh cửa nâng cấp hệ thống, đảm bảo an toàn và gia tăng năng suất, một lựa chọn thông minh được các chuyên gia kỹ thuật điện tin dùng, giúp bạn làm chủ công nghệ và khẳng định vị thế dẫn đầu.
1. Cấu tạo tinh tế của A9A26929
- Vỏ bảo vệ: Được làm từ nhựa kỹ thuật cao cấp, có khả năng cách điện tốt, chống cháy và chịu va đập. Thiết kế vỏ không chỉ bảo vệ các chi tiết bên trong khỏi bụi bẩn và tác động ngoại lực mà còn đảm bảo an toàn cho người sử dụng trong quá trình thao tác. Màu trắng trang nhã theo chuẩn RAL 9003 cũng giúp sản phẩm hài hòa với các thiết bị khác trong tủ điện Acti9.
- Cơ cấu chuyển mạch bên trong: Trái tim của A9A26929, bao gồm các tiếp điểm động và tĩnh được chế tạo từ hợp kim đặc biệt, có khả năng dẫn điện tốt, chống mài mòn và hồ quang điện. Cơ cấu này được thiết kế để chuyển đổi trạng thái một cách chính xác và nhạy bén theo tác động cơ học từ MCB hoặc thiết bị đóng cắt tương thích, đảm bảo tín hiệu báo trạng thái ON/OFF luôn trung thực.
- Đầu nối dây (Terminals): Schneider A9A26929 sử dụng đầu nối kiểu kẹp lò xo tiên tiến. Ưu điểm của loại đầu nối này là khả năng kết nối nhanh chóng, chắc chắn và ổn định theo thời gian mà không cần dụng cụ siết ốc chuyên dụng. Lực kẹp của lò xo đảm bảo tiếp xúc điện tốt, giảm điện trở tiếp xúc và hạn chế tối đa tình trạng lỏng lẻo do rung động, một yếu tố quan trọng trong môi trường công nghiệp. Nó hỗ trợ kết nối dễ dàng với dây dẫn có tiết diện lên đến 2.5 mm².
- Cơ cấu gài (Clip-on mechanism): Một thiết kế thông minh giúp việc lắp đặt A9A26929 lên các thiết bị Acti9 (như MCB iC60, iID, iSW…) trở nên cực kỳ đơn giản và nhanh chóng. Chỉ cần đặt đúng vị trí và ấn nhẹ, tiếp điểm phụ sẽ được gài chắc chắn vào bên trái của thiết bị chính mà không cần bất kỳ dụng cụ nào khác. Cơ cấu này giúp tiết kiệm đáng kể thời gian lắp đặt và giảm thiểu lỗi thao tác.
- Cần tác động: Bộ phận truyền động cơ học trực tiếp từ cơ cấu của MCB đến cơ cấu chuyển mạch bên trong tiếp điểm phụ. Thiết kế đảm bảo sự đồng bộ và chính xác trong việc phản ánh trạng thái đóng hoặc mở của thiết bị chính.
2. Tính năng vượt trội của A9A26929
- Giám sát trạng thái ON/OFF chính xác: Đây là chức năng cốt lõi và quan trọng nhất. A9A26929 cung cấp tín hiệu rõ ràng (thông qua tiếp điểm NO và NC) về trạng thái đóng (ON) hay mở (OFF) của MCB hoặc thiết bị đóng cắt mà nó được gắn vào. Thông tin này cực kỳ giá trị cho việc giám sát hoạt động của hệ thống từ xa qua PLC, SCADA, BMS hoặc đơn giản là các đèn báo, còi hiệu tại chỗ. Nhờ đó, người vận hành luôn nắm bắt được tình trạng thực tế của mạch điện, giúp phát hiện sớm các sự cố hoặc trạng thái bất thường.
- Tăng cường an toàn hệ thống: Việc biết chính xác trạng thái của các thiết bị bảo vệ như MCB giúp xây dựng các logic điều khiển an toàn. Ví dụ, hệ thống có thể được thiết lập để ngăn chặn việc khởi động một động cơ nếu MCB bảo vệ của nó đang ở trạng thái OFF (do quá tải hoặc sự cố). Hoặc tự động kích hoạt các biện pháp an toàn khác khi phát hiện MCB trip. Điều này giảm thiểu rủi ro tai nạn lao động và hư hỏng thiết bị do vận hành sai trạng thái.
- Tối ưu hóa điều khiển và tự động hóa: Tín hiệu từ A9A26929 là đầu vào quan trọng cho các hệ thống điều khiển tự động. Nó cho phép thực hiện các chuỗi khởi động/dừng phức tạp, liên động giữa các thiết bị, hoặc tích hợp vào các kịch bản tự động hóa tòa nhà, nhà máy thông minh. Ví dụ, khi MCB cấp nguồn cho hệ thống chiếu sáng được bật ON, tín hiệu từ A9A26929 có thể được dùng để kích hoạt hệ thống điều khiển ánh sáng thông minh.
- Độ tin cậy và tuổi thọ cao: Được sản xuất bởi Schneider Electric theo tiêu chuẩn quốc tế IEC 60947-5-1, A9A26929 có độ bền cơ học lên đến 20.000 chu kỳ và độ bền điện hàng ngàn chu kỳ dưới tải định mức. Vật liệu chất lượng cao và thiết kế chắc chắn đảm bảo sản phẩm hoạt động ổn định và bền bỉ trong môi trường công nghiệp, giảm thiểu chi phí bảo trì và thay thế. Đây là yếu tố then chốt giúp giảm tổng chi phí sở hữu (TCO).
- Lắp đặt dễ dàng và nhanh chóng: Thiết kế dạng clip-on thông minh cho phép gắn A9A26929 vào thiết bị Acti9 chỉ bằng một thao tác đơn giản, không cần dụng cụ. Đầu nối kẹp lò xo cũng giúp việc đấu dây trở nên nhanh chóng và đáng tin cậy hơn so với kiểu bắt vít truyền thống. Điều này giúp tiết kiệm đáng kể thời gian và chi phí nhân công lắp đặt, đặc biệt trong các dự án lớn với số lượng thiết bị nhiều.
- Tương thích hoàn hảo với hệ sinh thái Acti9: A9A26929 được thiết kế để hoạt động liền mạch với các dòng MCB, RCBO, RCCB thuộc hệ sinh thái Acti9 của Schneider Electric. Sự tương thích này đảm bảo hiệu suất tối ưu và tính đồng bộ trong toàn bộ tủ điện, mang lại sự thuận tiện và an tâm cho người sử dụng.
3. Hướng dẫn chi tiết kết nối A9A26929
Lưu ý quan trọng về an toàn: Trước khi tiến hành bất kỳ thao tác lắp đặt hay đấu nối nào, hãy đảm bảo nguồn điện cung cấp cho khu vực làm việc đã được ngắt hoàn toàn và khóa lại (Lockout/Tagout – LOTO) để tránh nguy cơ điện giật. Luôn sử dụng dụng cụ bảo hộ cá nhân phù hợp.
Các bước thực hiện:
Chuẩn bị:
- Đảm bảo bạn có đúng sản phẩm Tiếp điểm phụ Schneider A9A26929.
- Chuẩn bị MCB, RCBO hoặc RCCB thuộc dòng Acti9 mà bạn muốn gắn tiếp điểm phụ vào.
- Chuẩn bị dây dẫn tín hiệu với tiết diện phù hợp (tối đa 2.5 mm²). Nên sử dụng dây có màu sắc khác nhau để dễ phân biệt tín hiệu NO và NC.
- Dụng cụ tuốt dây. Không cần tua vít cho việc đấu nối vào terminal lò xo, nhưng có thể cần tua vít nhỏ để mở khe đấu dây nếu cần.
Gắn Tiếp điểm phụ A9A26929 vào thiết bị chính (MCB/RCBO/RCCB):
- Xác định vị trí lắp đặt: A9A26929 được thiết kế để gắn vào bên trái của các thiết bị Acti9.
- Căn chỉnh: Đặt A9A26929 sao cho các ngàm gài ở mặt sau của nó khớp với các khe tương ứng trên thân thiết bị chính. Cần tác động của tiếp điểm phụ phải được căn chỉnh đúng với cơ cấu truyền động của MCB.
- Ấn nhẹ: Dùng lực vừa phải ấn nhẹ A9A26929 vào phía thiết bị chính cho đến khi nghe tiếng “click” nhẹ. Điều này xác nhận các ngàm gài đã khớp chắc chắn vào vị trí.
- Kiểm tra: Kéo nhẹ A9A26929 để đảm bảo nó đã được gắn chặt và không bị lung lay.
Đấu nối dây tín hiệu:
Xác định các cổng kết nối: Trên A9A26929 có các terminal được đánh dấu rõ ràng cho tiếp điểm Thường mở (NO – Normally Open) và Thường đóng (NC – Normally Closed). Thông thường sẽ có các cặp số như 11-14 (NC) và 21-24 (NO), hoặc tương tự tuỳ theo ký hiệu cụ thể trên sản phẩm. Tham khảo datasheet nếu cần.
Tuốt vỏ dây dẫn: Dùng dụng cụ tuốt dây, tuốt một đoạn vỏ cách điện ở đầu dây dẫn (khoảng 8-10mm).
Kết nối vào terminal lò xo:
- Dùng đầu ngón tay hoặc một tua vít dẹt nhỏ (nếu cần) ấn vào lẫy nhả của terminal tương ứng (thường là một khe hoặc nút màu cam/xám).
- Đưa phần lõi dây đã tuốt vào lỗ đấu dây.
- Nhả lẫy ra. Lò xo bên trong sẽ tự động kẹp chặt lõi dây, tạo kết nối chắc chắn.
- Kéo nhẹ dây để kiểm tra độ chắc chắn của mối nối.
Thực hiện tương tự cho các dây tín hiệu còn lại vào các terminal NO và NC tùy theo yêu cầu của mạch điều khiển hoặc giám sát.
Kiểm tra hoạt động:
- Sau khi hoàn tất lắp đặt và đấu nối, cấp lại nguồn điện một cách an toàn.
- Kiểm tra trạng thái của tín hiệu NO và NC tương ứng với trạng thái ON và OFF của MCB. Ví dụ: Khi MCB ở trạng thái OFF, tiếp điểm NC (11-14) phải thông mạch và tiếp điểm NO (21-24) phải hở mạch. Ngược lại, khi MCB ở trạng thái ON, NC phải hở và NO phải thông.
- Sử dụng đồng hồ vạn năng hoặc kiểm tra tín hiệu đầu vào trên PLC/đèn báo để xác nhận.
4. Ứng dụng đa dạng của A9A26929
Trong Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):
- Giám sát trạng thái MCB bảo vệ động cơ: Tín hiệu từ A9A26929 gắn trên MCB của động cơ cho phép hệ thống điều khiển (PLC) biết được động cơ có đang được cấp nguồn hay không, hoặc đã bị ngắt do sự cố (quá tải, ngắn mạch). Điều này giúp chẩn đoán lỗi nhanh chóng, giảm thời gian dừng máy. Ví dụ, trong dây chuyền lắp ráp ô tô, việc giám sát trạng thái MCB của các robot hàn giúp đảm bảo hoạt động liên tục và an toàn.
- Liên động an toàn: Ngăn chặn việc khởi động một thiết bị nếu thiết bị liên quan chưa sẵn sàng hoặc đang gặp sự cố. Ví dụ, không cho phép băng tải chạy nếu MCB của máy nghiền liệu đang OFF.
- Báo hiệu và cảnh báo: Kết nối tiếp điểm NO/NC với đèn báo, còi hiệu để thông báo trạng thái hoạt động hoặc cảnh báo sự cố của các mạch điện quan trọng ngay tại tủ điện hoặc phòng điều khiển trung tâm.
Trong Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng, Tòa nhà thông minh):
- Giám sát trạng thái Aptomat tổng/nhánh: Trong các tủ phân phối điện lớn, việc biết trạng thái của các MCB tổng hoặc nhánh cấp nguồn cho từng khu vực, từng tầng là rất quan trọng. Tín hiệu từ A9A26929 được đưa về hệ thống Quản lý Tòa nhà (BMS) giúp theo dõi và quản lý năng lượng hiệu quả.
- Điều khiển chiếu sáng và HVAC thông minh: Tích hợp tín hiệu trạng thái MCB vào hệ thống BMS để tự động điều khiển hệ thống chiếu sáng hoặc điều hòa không khí (HVAC) dựa trên tình trạng cấp nguồn cho từng khu vực.
- Hệ thống báo cháy và an ninh: Sử dụng tín hiệu trạng thái MCB để liên động với hệ thống báo cháy (ví dụ: ngắt các thiết bị không cần thiết khi có báo cháy) hoặc hệ thống an ninh.
Trong ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):
- Giám sát thiết bị đóng cắt trong trạm biến áp phụ tải, tủ RMU: Cung cấp thông tin trạng thái của các MCB/MCCB bảo vệ mạch điều khiển, mạch đo lường trong các tủ điện trung thế và hạ thế.
- Hệ thống năng lượng mặt trời, điện gió: Giám sát trạng thái các bộ ngắt mạch DC/AC trong hệ thống inverter, tủ combiner box, giúp theo dõi hiệu suất và phát hiện sự cố của hệ thống.
Trong Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):
- Xác nhận trạng thái an toàn: Đảm bảo các mạch bảo vệ an toàn (liên quan đến nút dừng khẩn cấp, cửa an toàn…) đang hoạt động bình thường trước khi cho phép robot hoặc dây chuyền vận hành. Tín hiệu từ A9A26929 trên MCB của các mạch này là một phần quan trọng của hệ thống safety logic.
- Tích hợp vào hệ thống SCADA/HMI: Hiển thị trực quan trạng thái của các thiết bị đóng cắt trên màn hình giám sát HMI hoặc hệ thống SCADA, giúp người vận hành dễ dàng theo dõi và điều khiển toàn bộ quy trình.
5. Khắc phục nhanh một số vấn đề thường gặp với A9A26929
Tiếp điểm phụ không báo đúng trạng thái ON/OFF của MCB.
Nguyên nhân có thể:
- Lắp đặt chưa khớp: Tiếp điểm phụ chưa được gài chắc chắn vào MCB, khiến cần tác động không hoạt động đúng.
- Đấu dây sai terminal: Nhầm lẫn giữa tiếp điểm NO và NC, hoặc dây tín hiệu bị lỏng/đứt.
- Tiếp điểm phụ bị lỗi (hiếm gặp).
- MCB không tương thích hoàn toàn (dù cùng dòng Acti9 nhưng có thể có model đặc biệt).
Giải pháp:
- Ngắt nguồn điện an toàn.
- Kiểm tra lại việc lắp đặt: Tháo tiếp điểm phụ ra và gắn lại, đảm bảo nghe tiếng “click” xác nhận đã khớp. Kiểm tra xem có vật cản nào không.
- Kiểm tra lại sơ đồ đấu dây và các mối nối tại terminal. Đảm bảo dây được kẹp chặt và đúng cổng NO/NC theo yêu cầu mạch. Dùng đồng hồ vạn năng kiểm tra thông mạch của dây dẫn.
- Thử bật/tắt MCB và dùng đồng hồ vạn năng đo trực tiếp tại các terminal của tiếp điểm phụ để xem trạng thái NO/NC có thay đổi tương ứng không.
- Nếu đã kiểm tra kỹ các bước trên mà vẫn không được, hãy thử thay thế bằng một tiếp điểm phụ A9A26929 khác để loại trừ khả năng lỗi thiết bị.
- Xác nhận lại mã MCB có nằm trong danh sách tương thích với A9A26929 từ tài liệu của Schneider Electric.
Khó khăn khi lắp đặt tiếp điểm phụ vào MCB.
Nguyên nhân có thể:
- Chưa căn chỉnh đúng vị trí ngàm gài và khe cắm.
- Sử dụng lực ấn không đều hoặc sai hướng.
- Có dị vật hoặc ba-via nhỏ cản trở.
- Lắp nhầm bên (A9A26929 thường lắp bên trái).
Giải pháp:
- Quan sát kỹ vị trí các ngàm gài trên tiếp điểm phụ và các khe tương ứng trên MCB.
- Đặt tiếp điểm phụ vào đúng vị trí và ấn nhẹ, đều tay. Không nên dùng lực quá mạnh.
- Kiểm tra xem có bụi bẩn, mảnh nhựa thừa nào trong khe cắm hoặc trên ngàm gài không. Vệ sinh nếu cần.
- Đảm bảo bạn đang lắp vào bên trái của MCB.
Dây dẫn tín hiệu bị lỏng hoặc tuột khỏi terminal kẹp lò xo.
Nguyên nhân có thể:
- Tiết diện dây quá nhỏ hoặc quá lớn so với khả năng kẹp của terminal (A9A26929 hỗ trợ tối đa 2×2.5mm²).
- Dây dẫn không được đưa vào đủ sâu khi kết nối.
- Lẫy nhả của terminal chưa được nhả hoàn toàn sau khi đưa dây vào.
- Sử dụng loại dây quá mềm hoặc đầu dây bị tưa nhiều.
Giải pháp:
- Ngắt nguồn điện an toàn.
- Kiểm tra lại tiết diện dây có phù hợp không.
- Tuốt lại đầu dây nếu cần, đảm bảo đủ độ dài (8-10mm) và không bị tưa. Có thể xoắn nhẹ đầu dây mềm hoặc sử dụng đầu cốt (ferrule) nếu cần thiết để tăng độ cứng.
- Thực hiện lại thao tác đấu dây: Ấn lẫy nhả, đưa dây vào sâu hết mức, nhả lẫy và kéo nhẹ để kiểm tra.
