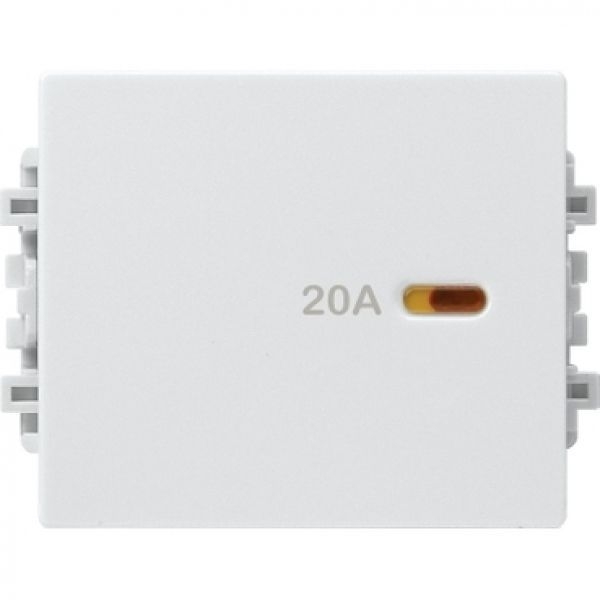

Công Tắc 2 Cực Size M Schneider 8431MD20_WE_G19

Công Tắc 2 Cực Size M Schneider 8431MD20_WE_G19, một thiết bị đóng cắt tinh tế thuộc dòng AvatarOn M danh tiếng từ Schneider Electric, chính là lời giải đáp hoàn hảo cho nhu cầu nâng cấp và tối ưu hóa hệ thống điện mà các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật tài năng đang tìm kiếm tại thanhthienphu.vn.

Chúng tôi hiểu rằng, với kinh nghiệm và trách nhiệm của mình, quý vị luôn mong muốn những giải pháp không chỉ đáp ứng tiêu chuẩn kỹ thuật khắt khe mà còn mang lại hiệu quả vận hành bền vững, an toàn tuyệt đối và thẩm mỹ vượt trội cho mọi công trình, từ nhà xưởng sản xuất công nghiệp đến các tòa nhà thương mại hiện đại.

1. Cấu Tạo Bên Trong Của 8431MD20_WE_G19

• Vỏ ngoài và mặt che: Được chế tạo từ nhựa Polycarbonate cao cấp, không chỉ mang lại màu trắng (WE) trang nhã, hiện đại với thiết kế tràn viền đặc trưng của dòng AvatarOn M, mà còn sở hữu những đặc tính kỹ thuật vượt trội. Chất liệu này có khả năng chống va đập tốt, chịu nhiệt độ cao và đặc biệt là khả năng chống cháy lan, đạt các tiêu chuẩn an toàn quốc tế. Bề mặt nhẵn mịn, chống bám bụi và dễ dàng vệ sinh, giữ cho thiết bị luôn như mới.
• Cơ cấu tiếp điểm: Đây là trái tim của công tắc, quyết định trực tiếp đến hiệu suất dẫn điện và tuổi thọ sản phẩm. Schneider sử dụng hợp kim đồng cao cấp cho các lá tiếp điểm, đảm bảo khả năng dẫn điện tối ưu, giảm điện trở tiếp xúc và hạn chế tối đa sự phát sinh hồ quang điện khi đóng cắt. Thiết kế tiếp điểm thông minh giúp tăng diện tích tiếp xúc, chịu được dòng tải 20A một cách ổn định và an toàn, ngay cả khi hoạt động liên tục.
• Cơ cấu bật tắt (lẫy chuyển mạch): Được thiết kế để mang lại cảm giác nhấn nhẹ nhàng, dứt khoát và chính xác. Cơ cấu lò xo và lẫy bên trong được tính toán kỹ lưỡng để đảm bảo độ bền cơ học cao, chịu được hàng chục ngàn lần thao tác mà không bị lờn hay kẹt. Điều này không chỉ mang lại trải nghiệm sử dụng thoải mái mà còn góp phần kéo dài tuổi thọ chung của công tắc.
• Đế công tắc và khung kim loại (nếu có): Phần đế làm từ vật liệu cách điện chất lượng cao, cứng cáp, chịu lực tốt và đảm bảo an toàn điện. Khung kim loại (thường có ở các dòng cao cấp) giúp tăng cường độ cứng vững khi lắp đặt, đảm bảo công tắc được cố định chắc chắn vào đế âm tường, không bị xê dịch trong quá trình sử dụng.
• Vị trí đấu dây (Terminal): Được thiết kế khoa học, rõ ràng với các ký hiệu L (Line – Dây pha/nóng) và N (Neutral – Dây trung tính/nguội) hoặc các số 1, 2 để dễ dàng nhận biết và kết nối. Các đầu cốt (terminal) sử dụng vít siết chắc chắn, tương thích với nhiều kích cỡ dây dẫn phổ biến, đảm bảo kết nối điện an toàn, ổn định và giảm nguy cơ lỏng lẻo gây chập cháy. Khoảng cách giữa các cực đấu dây cũng được tính toán để đảm bảo an toàn cách điện.

2. Những Tính Năng Chính Của 8431MD20_WE_G19

Công tắc 2 cực Schneider 8431MD20_WE_G19 không chỉ dừng lại ở việc đáp ứng các tiêu chuẩn kỹ thuật cơ bản. Sản phẩm này mang trong mình những tính năng ưu việt, được thiết kế đặc biệt để giải quyết các thách thức thực tế mà quý vị, những kỹ sư điện, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp, thường xuyên đối mặt. Đó là sự kết hợp hoàn hảo giữa an toàn, hiệu suất, thẩm mỹ và tính tiện dụng, tạo nên một giải pháp toàn diện, nâng tầm chất lượng và hiệu quả cho mọi hệ thống điện.

An Toàn Tuyệt Đối – Nền Tảng Vững Chắc Cho Mọi Hoạt Động

Hiệu Suất Bền Bỉ – Vận Hành Ổn Định, Tối Ưu Chi Phí: Một trong những khó khăn lớn nhất của việc vận hành hệ thống điện là sự xuống cấp và hỏng hóc của thiết bị cũ, dẫn đến gián đoạn sản xuất và chi phí bảo trì tốn kém. Công tắc 8431MD20_WE_G19 giải quyết bài toán này bằng hiệu suất vận hành bền bỉ đáng kinh ngạc. Với độ bền cơ học lên đến hơn 20,000 lần bật tắt, sản phẩm đảm bảo tuổi thọ hoạt động dài lâu, vượt xa nhiều loại công tắc thông thường. Tiếp điểm làm từ hợp kim đồng cao cấp không chỉ dẫn điện tốt mà còn chống mài mòn hiệu quả, duy trì khả năng đóng cắt ổn định qua thời gian, giảm thiểu tổn hao năng lượng không cần thiết.

Thiết Kế Đẳng Cấp AvatarOn M – Nâng Tầm Không Gian Lắp Đặt: Trong môi trường công nghiệp và xây dựng hiện đại, yếu tố thẩm mỹ ngày càng được chú trọng. Công tắc không chỉ cần hoạt động tốt mà còn phải hài hòa với tổng thể kiến trúc và thiết kế nội thất. Dòng sản phẩm AvatarOn M của Schneider, với đại diện là 8431MD20_WE_G19, mang đến một chuẩn mực mới về thiết kế. Kiểu dáng tràn viền độc đáo, bề mặt phẳng mịn cùng màu trắng tinh tế (WE) tạo nên vẻ đẹp sang trọng, hiện đại và tối giản.

Lắp Đặt Thông Minh và Nhanh Chóng – Tiết Kiệm Thời Gian, Nâng Cao Năng Suất: Thời gian là vàng bạc, đặc biệt trong các dự án xây dựng và bảo trì công nghiệp. Schneider hiểu rõ điều này và đã tối ưu hóa thiết kế của công tắc 8431MD20_WE_G19 để việc lắp đặt trở nên nhanh chóng và dễ dàng hơn bao giờ hết. Kích thước chuẩn Size M giúp dễ dàng thay thế các công tắc cũ hoặc lắp đặt mới vào các đế âm tường tiêu chuẩn. Các đầu nối dây được thiết kế rõ ràng, dễ tiếp cận, sử dụng cơ chế bắt vít chắc chắn, giúp kỹ thuật viên thao tác nhanh gọn và đảm bảo kết nối an toàn chỉ trong vài phút. Việc tiết kiệm thời gian lắp đặt không chỉ giảm chi phí nhân công mà còn đẩy nhanh tiến độ chung của dự án, góp phần nâng cao năng suất và hiệu quả công việc tổng thể.

3. Hướng Dẫn Chi Tiết Lắp Đặt 8431MD20_WE_G19

Bước 1: Chuẩn Bị Dụng Cụ và Đảm Bảo An Toàn:

• Tập hợp đầy đủ dụng cụ cần thiết: Tua vít (đầu dẹp và bake phù hợp với vít trên công tắc), kìm tuốt dây điện, bút thử điện, băng keo cách điện, găng tay cách điện (khuyến nghị).
• Quan trọng nhất: Đảm bảo khu vực làm việc khô ráo, đủ ánh sáng. Luôn mang dụng cụ bảo hộ cá nhân phù hợp.

Bước 2: Ngắt Nguồn Điện Tổng:

• Xác định vị trí cầu dao (CB/Attomat) tổng cấp nguồn cho khu vực lắp đặt công tắc.
• Gạt cầu dao về vị trí OFF (Tắt) để ngắt hoàn toàn nguồn điện.
• Kiểm tra lại: Sử dụng bút thử điện để chắc chắn rằng không còn điện áp tại vị trí các đầu dây chờ hoặc công tắc cũ cần thay thế. Đây là bước bắt buộc để đảm bảo an toàn tính mạng.

Bước 3: Xác Định và Chuẩn Bị Đầu Dây:

• Thông thường, công tắc 2 cực sẽ có 2 dây cần kết nối: Dây nóng (hay dây pha, ký hiệu L) và dây dẫn đến tải (ví dụ: đèn, quạt…). Nếu hệ thống có dây nguội (N) đi qua hộp đế, cần đảm bảo dây nguội được nối thông suốt và không đi qua công tắc (trừ trường hợp công tắc có chức năng đặc biệt khác).
• Sử dụng kìm tuốt dây, cẩn thận tuốt bỏ một đoạn vỏ cách điện ở đầu mỗi dây dẫn (khoảng 10-12mm), để lộ phần lõi đồng. Xoắn nhẹ lõi đồng (nếu là dây nhiều sợi) để dễ dàng kết nối.

Bước 4: Kết Nối Dây vào Công Tắc:

• Quan sát mặt sau của công tắc 8431MD20_WE_G19, sẽ thấy các lỗ đấu dây thường được ký hiệu (ví dụ: L, 1 hoặc COM, L1). Tham khảo sơ đồ đi kèm sản phẩm (nếu có) hoặc quy ước chung: Dây nóng (L) từ nguồn vào một cực (ví dụ: L hoặc COM), dây đi ra tải nối vào cực còn lại (ví dụ: 1 hoặc L1).
• Nới lỏng các vít tại các đầu cốt tương ứng.
• Luồn phần lõi đồng đã tuốt vào lỗ đấu dây. Đảm bảo lõi đồng vào sâu và không có sợi nào bị thừa ra ngoài.
• Dùng tua vít siết chặt các vít lại. Kiểm tra độ chắc chắn bằng cách thử kéo nhẹ dây. Kết nối phải thật chặt để tránh phát sinh nhiệt và tia lửa điện.

Bước 5: Cố Định Công Tắc vào Đế Âm Tường:

• Sắp xếp gọn gàng các dây dẫn vào bên trong hộp đế âm tường.
• Đặt công tắc vào vị trí trên đế âm, căn chỉnh cho thẳng hàng.
• Sử dụng các vít đi kèm để cố định chặt công tắc vào đế âm tường. Siết vít vừa đủ lực, tránh làm nứt vỡ đế hoặc cong vênh công tắc.

Bước 6: Lắp Mặt Che (Frame) và Phím Nhấn (Rocker):

• Lắp khung mặt che (nếu có) và sau đó là phím nhấn của công tắc 8431MD20_WE_G19 vào đúng vị trí. Thiết kế dòng AvatarOn M thường có cơ chế ngàm giữ, chỉ cần ấn nhẹ là vào khớp. Đảm bảo mặt che được lắp phẳng và khít với tường.

Bước 7: Kiểm Tra Hoạt Động:

• Sau khi hoàn tất lắp đặt, quay lại vị trí cầu dao tổng.
• Bật cầu dao về vị trí ON (Mở).
• Thử bật/tắt công tắc 8431MD20_WE_G19 vài lần để kiểm tra xem thiết bị được điều khiển (đèn, quạt…) có hoạt động đúng như mong muốn không. Quan sát xem có hiện tượng bất thường nào không (tia lửa, tiếng kêu lạ…).

4. Ứng Dụng Đa Dạng Của 8431MD20_WE_G19

Trong Sản Xuất Công Nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Điều khiển hệ thống chiếu sáng chung cho nhà xưởng, kho bãi, dây chuyền sản xuất.
• Bật/tắt các thiết bị phụ trợ công suất nhỏ như quạt thông gió cục bộ, băng tải nhỏ, đèn báo hiệu trạng thái máy.
• Sử dụng trong các tủ điện điều khiển đơn giản cho các máy móc không yêu cầu dòng khởi động lớn hoặc điều khiển phức tạp. Ví dụ cụ thể: điều khiển đèn chiếu sáng cho khu vực kiểm tra chất lượng sản phẩm (KCS) trong nhà máy dệt may, bật tắt quạt làm mát cho động cơ nhỏ trong xưởng cơ khí.

Trong Xây Dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng, Tòa nhà thương mại…):

• Ứng dụng rộng rãi trong hệ thống điện dân dụng và thương mại: điều khiển đèn chiếu sáng các phòng, hành lang, khu vực công cộng trong tòa nhà văn phòng, khách sạn, trung tâm thương mại.
• Lắp đặt trong các nhà máy, khu công nghiệp để điều khiển chiếu sáng văn phòng điều hành, phòng kỹ thuật, khu vực phụ trợ.
• Phù hợp cho các dự án nhà ở cao cấp, biệt thự nhờ thiết kế AvatarOn M sang trọng, hiện đại. Ví dụ: lắp đặt đồng bộ cho hệ thống chiếu sáng trong một căn hộ cao cấp hoặc khu văn phòng hạng A.

Trong Lĩnh Vực Năng Lượng (Điện lực, Dầu khí, Năng lượng tái tạo…):

• Sử dụng trong các phòng điều khiển, trạm biến áp phụ để bật/tắt các hệ thống chiếu sáng, thông gió, hoặc các mạch tín hiệu, điều khiển phụ trợ không yêu cầu dòng lớn.
• Lắp đặt tại các phòng kỹ thuật của nhà máy điện, trạm năng lượng tái tạo (điện gió, mặt trời) cho các ứng dụng chiếu sáng và phụ tải nhỏ.

Trong Tự Động Hóa (Lắp ráp robot, Dây chuyền sản xuất tự động…):

• Mặc dù không phải là thiết bị điều khiển chính trong các hệ thống tự động hóa phức tạp, công tắc 8431MD20_WE_G19 vẫn có thể được sử dụng để bật/tắt nguồn cho các cảm biến đơn giản, đèn báo trên bảng điều khiển thủ công, hoặc điều khiển các cơ cấu phụ trợ trong dây chuyền. Ví dụ: bật đèn báo hiệu khi một công đoạn hoàn thành trên bảng điều khiển gần vị trí công nhân.

Trong Ngành Nghề Khác (Bảo trì, Sửa chữa thiết bị điện, Nông nghiệp công nghệ cao…):

• Là lựa chọn thay thế lý tưởng khi cần nâng cấp, sửa chữa các hệ thống điện cũ sử dụng công tắc kém chất lượng hoặc đã hư hỏng.
• Ứng dụng trong các trang trại thông minh để điều khiển hệ thống chiếu sáng, quạt thông gió cho khu vực chăn nuôi, nhà kính.

5. Khắc Phục Một Số Sự Cố Thường Gặp Khi Sử Dụng 8431MD20_WE_G19

Công tắc không hoạt động (Bật/tắt không có tác dụng)

Nguyên nhân có thể:

• Mất nguồn điện cấp đến công tắc (do nhảy CB, đứt dây ngầm).
• Kết nối dây tại công tắc bị lỏng hoặc tuột ra.
• Bản thân công tắc bị hỏng cơ cấu bên trong (hiếm gặp với sản phẩm mới, chất lượng cao).
• Thiết bị được điều khiển (đèn, quạt…) bị hỏng.

Cách kiểm tra và khắc phục:

1. Kiểm tra nguồn: Kiểm tra cầu dao (CB) tương ứng xem có bị nhảy không. Sử dụng bút thử điện kiểm tra xem có điện áp tại đầu vào của công tắc (cực L hoặc COM) không.
2. Kiểm tra kết nối: Ngắt nguồn điện tại cầu dao tổng. Tháo mặt che công tắc, dùng tua vít siết lại tất cả các đầu nối dây. Kiểm tra xem dây có bị đứt, tuột không.
3. Kiểm tra thiết bị: Thử kết nối trực tiếp thiết bị (đèn, quạt) với nguồn điện (nếu có thể và đảm bảo an toàn) để loại trừ khả năng thiết bị hỏng.
4. Kiểm tra công tắc: Nếu các bước trên đều bình thường, có khả năng công tắc bị lỗi. Cân nhắc thay thế bằng một công tắc mới cùng loại. Liên hệ thanhthienphu.vn để được hỗ trợ bảo hành nếu sản phẩm còn trong thời hạn.

Công tắc bị kẹt, cảm giác nhấn không nhạy hoặc khó bật/tắt

Nguyên nhân có thể:

• Bụi bẩn lọt vào khe kẽ của cơ cấu bật tắt.
• Lắp đặt bị vênh, cấn khiến phím nhấn bị kẹt.
• Lỗi cơ cấu cơ khí bên trong (do va đập mạnh hoặc lỗi sản xuất – hiếm).

Cách kiểm tra và khắc phục:

1. Vệ sinh: Ngắt nguồn điện. Thử dùng khí nén thổi sạch bụi bẩn xung quanh phím nhấn và khe hở. Dùng khăn khô, sạch lau bề mặt.
2. Kiểm tra lắp đặt: Ngắt nguồn điện. Tháo lỏng nhẹ các vít cố định công tắc vào đế âm, căn chỉnh lại cho thẳng hàng, sau đó siết lại vừa đủ lực. Kiểm tra xem phím nhấn có còn bị kẹt không.
3. Kiểm tra cơ cấu: Nếu tình trạng không cải thiện, có thể cơ cấu bên trong đã bị lỗi. Nên thay thế công tắc mới để đảm bảo hoạt động ổn định và an toàn.

Phát sinh tia lửa điện (hồ quang) nhỏ khi bật hoặc tắt

Nguyên nhân có thể:

• Hiện tượng phóng điện nhỏ là bình thường khi đóng cắt tải cảm (đèn huỳnh quang có chấn lưu sắt từ, động cơ nhỏ), nhưng nếu tia lửa lớn, liên tục hoặc kèm tiếng nổ thì là bất thường.
• Tiếp điểm bên trong bị mòn hoặc oxy hóa sau thời gian dài sử dụng.
• Công tắc đang phải chịu tải lớn hơn dòng định mức 20A.
• Kết nối dây tại đầu cốt bị lỏng lẻo.

Cách kiểm tra và khắc phục:

1. Kiểm tra tải: Xác định công suất của thiết bị đang được điều khiển bởi công tắc. Đảm bảo tổng dòng điện không vượt quá 20A. Nếu tải quá lớn, cần nâng cấp lên công tắc có dòng định mức cao hơn hoặc sử dụng contactor (khởi động từ).
2. Kiểm tra kết nối: Ngắt nguồn điện. Siết lại thật chặt các đầu nối dây tại công tắc.
3. Đánh giá tuổi thọ: Nếu công tắc đã sử dụng quá lâu và thường xuyên đóng cắt tải nặng, tiếp điểm có thể đã bị mòn. Cân nhắc thay thế công tắc mới.

6. Liên Hệ Ngay Để Nhận Tư Vấn

Tại sao lựa chọn thanhthienphu.vn là quyết định sáng suốt?

• Chuyên môn sâu rộng: Đội ngũ kỹ sư và chuyên viên tư vấn của chúng tôi có kiến thức chuyên sâu về thiết bị điện công nghiệp, điện tự động hóa, sẵn sàng lắng nghe, phân tích nhu cầu và đưa ra giải pháp phù hợp nhất với từng ứng dụng cụ thể của quý vị.
• Sản phẩm chính hãng, đa dạng: Chúng tôi là đối tác phân phối uy tín của Schneider Electric và nhiều thương hiệu hàng đầu khác, đảm bảo 100% sản phẩm cung cấp là chính hãng, có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ. Danh mục sản phẩm đa dạng đáp ứng mọi quy mô dự án.
• Giá cả cạnh tranh, tối ưu chi phí: Chúng tôi luôn nỗ lực mang đến mức giá hợp lý nhất, cùng với các chính sách chiết khấu hấp dẫn cho khách hàng doanh nghiệp và dự án lớn, giúp quý vị tối ưu hóa ngân sách đầu tư.
• Hỗ trợ kỹ thuật chuyên nghiệp: Không chỉ bán hàng, chúng tôi còn hỗ trợ kỹ thuật trước, trong và sau bán hàng, từ tư vấn lựa chọn, hướng dẫn lắp đặt đến khắc phục sự cố, đảm bảo quý vị khai thác tối đa hiệu quả của sản phẩm.
• Giao hàng nhanh chóng, toàn quốc: Với hệ thống kho hàng và logistics hiệu quả, chúng tôi đảm bảo giao hàng nhanh chóng đến mọi tỉnh thành, đặc biệt tại các trung tâm công nghiệp lớn như TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương…

Đừng để những thiết bị cũ kỹ cản trở sự phát triển của bạn. Hãy nâng cấp hệ thống điện của bạn ngay hôm nay với Công tắc 2 cực Size M Schneider 8431MD20_WE_G19 – sự lựa chọn hoàn hảo cho an toàn, hiệu suất và thẩm mỹ.
