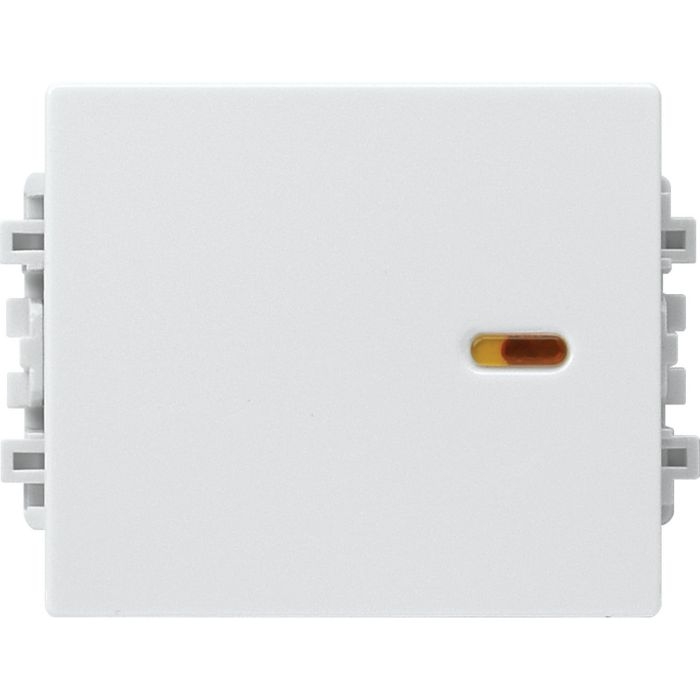

Công tắc trung gian 16AX size M Schneider 8431M_3_WE_G19

Công tắc trung gian 16AX size M Schneider 8431M_3_WE_G19: Giải pháp điều khiển chiếu sáng linh hoạt và an toàn cho hệ thống điện hiện đại từ thanhthienphu.vn, mang đến sự tinh tế và hiệu quả vượt trội cho mọi công trình.

Thiết bị đóng cắt trung gian này không chỉ đáp ứng tiêu chuẩn kỹ thuật khắt khe mà còn nâng tầm thẩm mỹ cho không gian của bạn, là lựa chọn lý tưởng cho các kỹ sư điện và chuyên gia kỹ thuật đang tìm kiếm sự hoàn hảo trong từng chi tiết lắp đặt điện, đảm bảo an toàn điện tuyệt đối.

1. Cấu Tạo Tinh Xảo Của 8431M_3_WE_G19

Vỏ ngoài và mặt che (Cover Plate & Surround):

• Chế tạo từ nhựa Polycarbonate (PC) cao cấp, nổi tiếng với khả năng chống cháy lan, chịu va đập mạnh và không bị ố vàng theo thời gian. Bề mặt nhựa được xử lý tinh tế, tạo cảm giác mịn màng khi chạm vào.
• Thiết kế phẳng, tràn viền đặc trưng của dòng AvatarOn A không chỉ mang lại vẻ đẹp sang trọng, liền mạch mà còn hạn chế bám bụi, dễ dàng vệ sinh. Màu trắng (WE) trang nhã phù hợp với nhiều không gian.
• Cơ cấu lắp ghép thông minh giữa mặt che và thân công tắc giúp việc tháo lắp trở nên đơn giản nhưng vẫn đảm bảo độ chắc chắn.

Cơ cấu bật tắt (Switching Mechanism):

• Điểm nhấn quan trọng là cơ chế bật tắt nhẹ nhàng, êm ái. Schneider Electric đã ứng dụng công nghệ độc quyền giúp giảm thiểu lực tác động cần thiết, tạo ra âm thanh “click” dễ chịu và giảm hao mòn cơ học. Điều này không chỉ nâng cao trải nghiệm người dùng mà còn tăng đáng kể tuổi thọ cơ học của công tắc, vượt xa các loại công tắc thông thường.
• Các chi tiết cơ khí bên trong được chế tạo với độ chính xác cao, đảm bảo hành trình bật tắt dứt khoát, rõ ràng, tránh tình trạng kẹt hoặc tiếp xúc không ổn định.

Tiếp điểm điện (Contacts):

• Đây là trái tim của công tắc, quyết định khả năng dẫn điện và độ bền. Schneider 8431M_3_WE_G19 sử dụng tiếp điểm làm từ hợp kim bạc (Silver Alloy) chất lượng cao. Bạc là kim loại dẫn điện tốt thứ hai (sau đồng) nhưng có ưu điểm vượt trội về khả năng chống oxy hóa và hồ quang điện.
• Việc sử dụng hợp kim bạc giúp giảm điện trở tiếp xúc, hạn chế phát nhiệt tại điểm tiếp xúc ngay cả khi mang tải lớn (16AX), đồng thời giảm thiểu sự ăn mòn do hồ quang điện sinh ra trong quá trình đóng cắt, đặc biệt quan trọng khi làm việc với tải đèn huỳnh quang hoặc động cơ nhỏ. Điều này trực tiếp nâng cao độ an toàn và kéo dài tuổi thọ sản phẩm.

Đế công tắc (Base):

• Cũng được làm từ nhựa PC chống cháy, có độ cứng vững cao, đảm bảo cố định chắc chắn các bộ phận bên trong và cách điện an toàn.
• Thiết kế các lỗ bắt vít tiêu chuẩn, phù hợp với hầu hết các loại đế âm tường size M thông dụng tại Việt Nam, giúp việc lắp đặt trở nên nhanh chóng và thuận tiện.

Đầu nối dây (Terminals):

• Sử dụng dạng terminal kẹp vít (Screw Terminals). Các vít được làm từ kim loại chất lượng cao, có rãnh sâu và chắc chắn, giúp siết chặt dây dẫn một cách an toàn.
• Khoang đấu dây rộng rãi, đủ chỗ cho các loại dây dẫn thông dụng (thường là 1.5mm² đến 2.5mm²). Các ký hiệu L1, L2, COM1, COM2 (hoặc tương đương, tùy theo chuẩn ghi trên sản phẩm) được khắc rõ ràng, giúp kỹ thuật viên đấu nối chính xác theo sơ đồ mạch điện trung gian, tránh sai sót nguy hiểm.
• Thiết kế terminal đảm bảo tiếp xúc điện tốt, giảm thiểu nguy cơ lỏng lẻo gây mô ve, phát nhiệt – một trong những nguyên nhân phổ biến gây chập cháy trong hệ thống điện.

2. Những Tính Năng Chính Của 8431M_3_WE_G19

• Khả năng Chịu Tải Cao 16AX: Tính năng: Dòng định mức 16A với ký hiệu X (16AX) chỉ ra khả năng chịu được dòng khởi động lớn của các loại đèn huỳnh quang, đèn LED công suất cao hoặc các tải có tính cảm kháng.
• Thiết Kế AvatarOn A Đột Phá: Tính năng: Mặt công tắc phẳng, tràn viền, thiết kế tối giản và hiện đại.
• Cơ Chế Hoạt Động Êm Ái và Bền Bỉ: Tính năng: Công nghệ “Soft Sound Switch” độc quyền của Schneider Electric giúp thao tác bật/tắt nhẹ nhàng, không gây tiếng ồn lớn.
• Vật Liệu Cao Cấp, An Toàn Tuyệt Đối: Tính năng: Sử dụng nhựa Polycarbonate (PC) chống cháy và tiếp điểm hợp kim bạc chất lượng cao.
• Đáp Ứng Tiêu Chuẩn Quốc Tế IEC: Tính năng: Sản phẩm được sản xuất và kiểm định theo tiêu chuẩn quốc tế IEC 60669-1.
• Lắp Đặt Dễ Dàng và Nhanh Chóng: Tính năng: Kích thước Size M tiêu chuẩn, terminal đấu dây dạng kẹp vít rõ ràng, chắc chắn.
• Tính Linh Hoạt Cao Trong Điều Khiển: Tính năng: Là công tắc trung gian (4 cực), cho phép kết hợp với hai công tắc đảo chiều (công tắc 3 chiều) để điều khiển một thiết bị (thường là đèn) từ ba vị trí trở lên.

3. Hướng Dẫn Chi Tiết Kết Nối 8431M_3_WE_G19

Các Bước Kết Nối Công Tắc Trung Gian Schneider 8431M_3_WE_G19 (Ví dụ: Điều khiển 1 đèn từ 3 vị trí):

Để điều khiển một đèn từ ba vị trí, bạn cần sử dụng:

• 02 Công tắc đảo chiều (3 chiều – 3 cực, ví dụ: Schneider AvatarOn A 8431M_1_WE)
• 01 Công tắc trung gian (4 chiều – 4 cực – chính là model 8431M_3_WE_G19)

Sơ đồ nguyên lý cơ bản: Nguồn điện (L) -> Công tắc đảo chiều 1 -> Dây trung gian 1 & 2 -> Công tắc trung gian 8431M_3_WE_G19 -> Dây trung gian 3 & 4 -> Công tắc đảo chiều 2 -> Đèn -> Dây trung tính (N).

Bước 1: Chuẩn bị Dụng cụ và Vật tư

• Công tắc trung gian Schneider 8431M_3_WE_G19
• 02 Công tắc đảo chiều Schneider AvatarOn A (hoặc loại tương thích)
• Đế âm tường size M phù hợp
• Dây điện (tiết diện phù hợp, thường là 1.5mm² hoặc 2.5mm²)
• Kìm tuốt dây, kìm cắt dây, tuốc nơ vít (đầu bake và đầu dẹp phù hợp), bút thử điện.
• Băng keo cách điện (nếu cần).

Bước 2: Xác định và Đánh dấu các Đầu Nối trên Công tắc Trung gian 8431M_3_WE_G19

Công tắc trung gian thường có 4 đầu nối (terminal). Chúng có thể được ký hiệu theo cặp, ví dụ: L1, L1′ và L2, L2′ hoặc COM1, 1, 2 và COM2, 3, 4 hoặc tương tự. Quan trọng là xác định đúng các cặp đầu vào và đầu ra tương ứng. Tham khảo tài liệu kỹ thuật đi kèm sản phẩm hoặc mặt sau công tắc để biết ký hiệu chính xác.

• Giả định ký hiệu phổ biến: Coi như có 2 cặp đầu vào (IN1, IN2) và 2 cặp đầu ra (OUT1, OUT2). Khi công tắc ở một trạng thái, IN1 nối với OUT1, IN2 nối với OUT2. Khi chuyển trạng thái, IN1 nối với OUT2, IN2 nối với OUT1 (đấu chéo).

Bước 3: Đấu Dây tại Công tắc Đảo chiều Thứ Nhất (Vị trí 1)

• Nối dây pha (L) từ nguồn điện vào cực chung (COM hoặc L) của công tắc đảo chiều 1.
• Nối hai dây dẫn (dây trung gian 1 và 2) vào hai cực còn lại (thường ký hiệu là 1 và 2, hoặc L1 và L2) của công tắc đảo chiều 1. Kéo hai dây này đến vị trí lắp đặt công tắc trung gian.

Bước 4: Đấu Dây tại Công tắc Trung Gian 8431M_3_WE_G19 (Vị trí 2)

• Nối dây trung gian 1 từ công tắc đảo chiều 1 vào một đầu vào của công tắc trung gian (ví dụ: IN1).
• Nối dây trung gian 2 từ công tắc đảo chiều 1 vào đầu vào còn lại của công tắc trung gian (ví dụ: IN2).
• Chuẩn bị hai dây dẫn khác (dây trung gian 3 và 4). Nối dây trung gian 3 vào một đầu ra của công tắc trung gian (ví dụ: OUT1).
• Nối dây trung gian 4 vào đầu ra còn lại của công tắc trung gian (ví dụ: OUT2).
• Kéo hai dây trung gian 3 và 4 này đến vị trí lắp đặt công tắc đảo chiều thứ hai.
• Lưu ý: Đảm bảo các đầu dây được tuốt vỏ đúng độ dài (khoảng 10-12mm), không để lộ phần lõi đồng quá nhiều hoặc quá ít. Siết chặt các vít kẹp terminal để đảm bảo tiếp xúc tốt, tránh mô ve.

Bước 5: Đấu Dây tại Công tắc Đảo chiều Thứ Hai (Vị trí 3)

• Nối dây trung gian 3 từ công tắc trung gian vào một trong hai cực nhánh (1 hoặc 2, L1 hoặc L2) của công tắc đảo chiều 2.
• Nối dây trung gian 4 từ công tắc trung gian vào cực nhánh còn lại của công tắc đảo chiều 2.
• Nối dây dẫn đi đến đèn vào cực chung (COM hoặc L) của công tắc đảo chiều 2.

Bước 6: Đấu Dây tại Đèn và Hoàn Thiện

• Nối đầu dây từ công tắc đảo chiều 2 vào một cực của bóng đèn.
• Nối cực còn lại của bóng đèn vào dây trung tính (N) của nguồn điện.
• Kiểm tra lại toàn bộ các mối nối, đảm bảo chắc chắn và cách điện an toàn.
• Lắp các công tắc vào đế âm tường, cố định bằng vít.
• Lắp mặt che AvatarOn A vào công tắc.

Bước 7: Kiểm tra Hoạt động

• Bật lại aptomat cấp nguồn.
• Thử bật/tắt đèn từ cả ba vị trí công tắc. Đèn phải thay đổi trạng thái (sáng/tắt) mỗi khi một trong ba công tắc được thao tác, bất kể trạng thái của hai công tắc còn lại.

4. Ứng Dụng Đa Dạng Của 8431M_3_WE_G19

Trong Sản Xuất Công Nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Điều khiển chiếu sáng nhà xưởng lớn: Các nhà xưởng thường có diện tích rộng, nhiều lối đi và khu vực làm việc. Sử dụng công tắc trung gian kết hợp với công tắc đảo chiều cho phép công nhân bật/tắt đèn tại các cửa ra vào khác nhau hoặc tại các điểm làm việc cách xa nhau, đảm bảo đủ ánh sáng khi cần thiết và tiết kiệm năng lượng khi không sử dụng. Ví dụ, một dây chuyền sản xuất dài có thể được chiếu sáng và điều khiển từ đầu, cuối và giữa dây chuyền.
• Chiếu sáng khu vực kho bãi: Kho hàng thường có nhiều lối đi và kệ hàng cao. Lắp đặt hệ thống điều khiển đèn từ nhiều vị trí giúp nhân viên kho dễ dàng bật đèn khu vực cần lấy hàng mà không cần đi vòng qua công tắc chính, tăng hiệu quả công việc và an toàn di chuyển.
• Tích hợp vào tủ điều khiển đơn giản: Trong một số hệ thống điều khiển máy móc không quá phức tạp, công tắc trung gian có thể được dùng để bật/tắt các đèn báo trạng thái hoặc nguồn phụ trợ từ nhiều bảng điều khiển hoặc vị trí giám sát khác nhau.

Trong Lĩnh Vực Xây Dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng…):

• Chiếu sáng cầu thang và hành lang dài: Đây là ứng dụng phổ biến và hiệu quả nhất. Tại các tòa nhà cao tầng, khu chung cư, văn phòng, khách sạn, việc lắp đặt công tắc đảo chiều ở đầu và cuối cầu thang/hành lang, cùng công tắc trung gian ở các tầng/khúc giữa, mang lại sự tiện lợi tối đa cho người di chuyển. Họ có thể bật đèn khi bắt đầu đi và tắt đèn khi đến nơi mà không cần quay lại.
• Chiếu sáng phòng lớn, hội trường: Các phòng họp lớn, hội trường, sảnh chờ thường có nhiều cửa ra vào. Hệ thống công tắc trung gian cho phép điều khiển hệ thống đèn chính từ bất kỳ cửa nào, tạo sự thuận tiện cho việc tổ chức sự kiện hoặc sử dụng hàng ngày.
• Công trình công cộng: Bệnh viện, trường học, trung tâm thương mại… đều có những khu vực rộng lớn cần giải pháp chiếu sáng linh hoạt. Công tắc trung gian Schneider 8431M_3_WE_G19 đáp ứng tốt yêu cầu này, đồng thời đảm bảo độ bền và an toàn trong môi trường sử dụng tần suất cao.

Trong Lĩnh Vực Năng Lượng và Tự Động Hóa:

• Phòng điều khiển trung tâm: Mặc dù hệ thống điều khiển hiện đại thường dùng PLC hoặc hệ thống BMS, công tắc cơ vẫn có vai trò trong việc điều khiển dự phòng hoặc các mạch phụ trợ đơn giản, cần sự tin cậy cơ học. Công tắc trung gian có thể dùng để bật/tắt đèn chiếu sáng khẩn cấp hoặc đèn báo hiệu từ nhiều vị trí trong phòng điều khiển.
• Hệ thống điện tòa nhà thông minh (Entry-level): Dù không phải là thiết bị thông minh hoàn toàn, việc sử dụng công tắc trung gian kết hợp công tắc đảo chiều là bước đầu tiên để tạo ra sự tiện nghi và tự động hóa cơ bản trong điều khiển chiếu sáng, làm nền tảng cho các nâng cấp thông minh hơn sau này.

Trong Nâng Cấp Hệ Thống Điện Cũ: Khi cải tạo các công trình cũ có hệ thống điện lạc hậu, việc thay thế các công tắc cũ bằng dòng AvatarOn A, bao gồm cả công tắc trung gian 8431M_3_WE_G19, không chỉ nâng cấp chức năng điều khiển mà còn làm mới hoàn toàn diện mạo thẩm mỹ của hệ thống điện, tăng giá trị cho công trình.

5. Khắc Phục Một Số Sự Cố Thường Gặp Với 8431M_3_WE_G19

Quan Trọng: Luôn nhớ NGẮT NGUỒN ĐIỆN tại aptomat trước khi thực hiện bất kỳ thao tác kiểm tra hay sửa chữa nào trên công tắc hoặc dây dẫn. Sử dụng dụng cụ cách điện phù hợp.

Sự cố 1: Bật công tắc nhưng đèn không sáng (hoặc không tắt).

Nguyên nhân có thể:

1. Bóng đèn bị cháy.
2. Nguồn điện cấp cho mạch bị ngắt (aptomat nhảy).
3. Lỗi đấu dây tại một trong các công tắc (đảo chiều hoặc trung gian).
4. Tiếp điểm bên trong công tắc bị hỏng (hiếm gặp với sản phẩm mới, chất lượng cao như Schneider).
5. Dây dẫn bị đứt ngầm hoặc mối nối bị lỏng.

Cách khắc phục:

1. Kiểm tra bóng đèn: Thử thay bằng một bóng đèn còn tốt.
2. Kiểm tra aptomat: Kiểm tra xem aptomat cấp nguồn cho mạch đèn có bị nhảy không. Nếu có, bật lại. Nếu tiếp tục nhảy, có thể có sự cố ngắn mạch, cần kiểm tra kỹ hơn.
3. Kiểm tra đấu dây: Mở các công tắc ra (nhớ ngắt điện trước), kiểm tra lại việc đấu nối dây tại các terminal theo đúng sơ đồ hướng dẫn ở Mục 4. Đảm bảo dây được kẹp chặt, không bị tuột hoặc chạm chập.
4. Kiểm tra thông mạch công tắc (cần đồng hồ VOM): Ngắt điện, tháo công tắc ra khỏi mạch. Dùng đồng hồ VOM đặt ở chế độ đo thông mạch (hoặc đo điện trở). Kiểm tra sự thay đổi trạng thái kết nối giữa các cặp terminal khi bật/tắt công tắc. Nếu công tắc không thay đổi trạng thái đúng cách, có thể nó đã bị hỏng và cần thay thế.
5. Kiểm tra dây dẫn: Kiểm tra trực quan các đoạn dây dẫn và mối nối xem có bị đứt, hở, lỏng hay không. Sử dụng VOM để kiểm tra thông mạch của từng đoạn dây nếu nghi ngờ đứt ngầm.

Sự cố 2: Công tắc bị kẹt, khó bật/tắt hoặc phát ra tiếng kêu lạ.

Nguyên nhân có thể:

1. Bụi bẩn lọt vào cơ cấu bên trong sau thời gian dài sử dụng.
2. Cơ cấu cơ khí bên trong bị mòn hoặc lệch (hiếm gặp với sản phẩm chất lượng).
3. Lắp đặt không đúng cách, đế âm bị méo làm cong vênh công tắc.

Cách khắc phục:

1. Vệ sinh: Ngắt điện, tháo mặt che công tắc. Dùng khí nén hoặc chổi mềm, khô để thổi/quét sạch bụi bẩn xung quanh cơ cấu bật tắt. Tránh dùng chất lỏng hoặc dung môi.
2. Kiểm tra lắp đặt: Nới lỏng các vít cố định công tắc vào đế âm, kiểm tra xem công tắc có bị cong vênh không. Căn chỉnh lại cho thẳng và siết vít vừa đủ lực. Nếu đế âm bị méo mó, cần khắc phục hoặc thay thế đế âm.
3. Thay thế: Nếu sau khi vệ sinh và kiểm tra lắp đặt mà công tắc vẫn bị kẹt, cơ cấu bên trong có thể đã bị hỏng. Đây là lúc cần thay thế công tắc mới.

Sự cố 3: Công tắc hoặc khu vực xung quanh ấm/nóng bất thường khi đang sử dụng.

Nguyên nhân có thể (NGHIÊM TRỌNG – Cần xử lý ngay):

1. Mối nối dây tại terminal bị lỏng, gây ra điện trở tiếp xúc cao (mô ve) và phát nhiệt.
2. Sử dụng dây dẫn có tiết diện quá nhỏ so với dòng tải, làm dây bị nóng và truyền nhiệt sang công tắc.
3. Công tắc đang phải chịu tải vượt quá dòng định mức 16A (ít khả năng nếu lắp đúng thiết kế).
4. Công tắc bị lỗi nội tại (rất hiếm).

Cách khắc phục:

1. NGẮT ĐIỆN NGAY LẬP TỨC.
2. Kiểm tra mối nối: Tháo công tắc, kiểm tra kỹ các đầu nối dây tại terminal. Nếu thấy dây bị lỏng, tuốt lại đầu dây (nếu cần) và siết chặt vít kẹp. Nếu đầu dây hoặc terminal có dấu hiệu bị oxy hóa, cháy xém, cần làm sạch hoặc cắt bỏ phần bị hỏng và đấu nối lại.
3. Kiểm tra tiết diện dây: Xác định dòng điện thực tế của tải. Đảm bảo tiết diện dây dẫn phù hợp với dòng điện này theo tiêu chuẩn TCVN. Nếu dây quá nhỏ, cần thay thế bằng dây có tiết diện lớn hơn.
4. Kiểm tra tải: Đảm bảo tổng công suất các thiết bị điều khiển bởi mạch công tắc không vượt quá khả năng chịu tải của công tắc (khoảng 3500W với điện áp 220V).
5. Thay thế công tắc: Nếu đã kiểm tra các yếu tố trên mà công tắc vẫn nóng bất thường, nên thay thế công tắc mới để đảm bảo an toàn.
