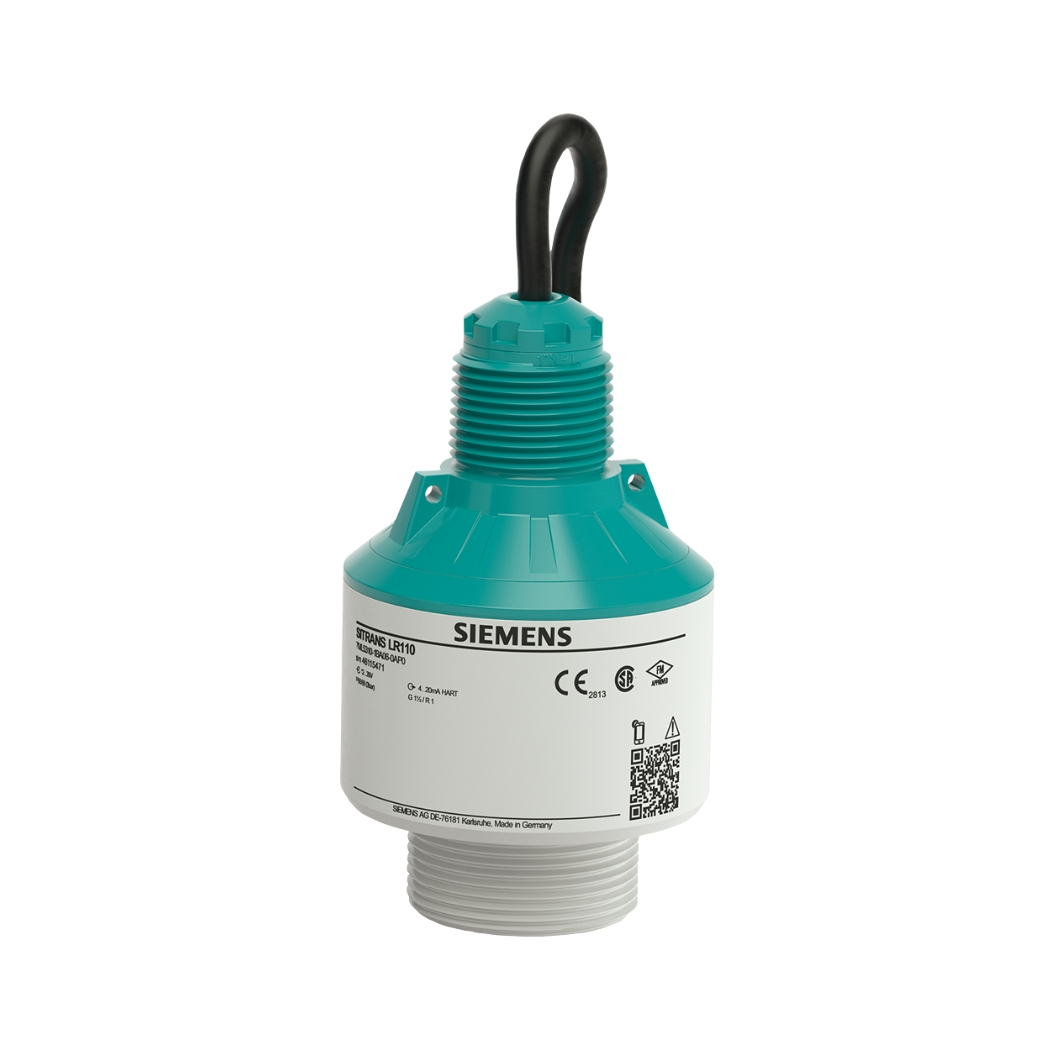

7ML5310-0BA06-0AA0 – Cảm biến đo mức rada 15m HART Siemens, thiết bị đo lường radar tiên tiến, mang đến giải pháp giám sát mức bồn chứa và silo chính xác, ổn định cho các quy trình công nghiệp phức tạp, giúp doanh nghiệp bạn tối ưu hóa vận hành hiệu quả.
Với thiết bị đo mức radar này, việc kiểm soát quy trình trở nên đơn giản và chính xác hơn bao giờ hết, góp phần nâng cao năng lực cạnh tranh cho doanh nghiệp trong thời đại công nghiệp 4.0, đặc biệt là trong các ngành đòi hỏi độ chính xác và ổn định cao như xử lý hóa chất, thực phẩm và đồ uống, hay quản lý tài nguyên nước.
1. Cấu tạo 7ML5310-0BA06-0AA0
- Thân vỏ của cảm biến 7ML5310-0BA06-0AA0 thường được chế tạo từ các vật liệu cao cấp có khả năng chống chịu ăn mòn và tác động cơ học tốt. Tùy thuộc vào model cụ thể và yêu cầu ứng dụng, vật liệu có thể là nhựa PBT (Polybutylene terephthalate) hoặc nhôm sơn tĩnh điện, đảm bảo cấp bảo vệ IP67/IP68 (NEMA 4X/6), giúp thiết bị hoạt động ổn định ngay cả khi tiếp xúc với nước, bụi hoặc trong điều kiện ẩm ướt. Điều này đặc biệt quan trọng trong các nhà máy sản xuất thực phẩm, hóa chất, hoặc các khu vực ngoài trời.
- Phần quan trọng nhất của một cảm biến radar là hệ thống anten. Với model 7ML5310-0BA06-0AA0, Siemens thường trang bị anten dạng Horn (loa) làm từ Polypropylene hoặc thép không gỉ (ví dụ 316L cho các môi trường ăn mòn mạnh). Thiết kế anten Horn giúp tập trung chùm sóng radar, tăng cường độ tín hiệu phản xạ và giảm thiểu ảnh hưởng của nhiễu từ các vật cản bên trong bồn chứa. Kích thước và hình dạng của anten được tối ưu hóa cho dải đo 15 mét và tần số hoạt động, đảm bảo khả năng đo chính xác cả chất lỏng và chất rắn có hằng số điện môi thấp. Ví dụ, một anten Horn tiêu chuẩn có thể có đường kính khoảng 75mm (3 inch), phù hợp cho nhiều loại miệng bồn phổ biến.
- Bên trong, trái tim của cảm biến là bộ vi xử lý mạnh mẽ tích hợp công nghệ Process Intelligence. Đây là một tập hợp các thuật toán thông minh được Siemens phát triển, cho phép thiết bị tự động phân tích và lọc tín hiệu phản xạ, loại bỏ các tín hiệu nhiễu do cánh khuấy, thanh gia nhiệt, bề mặt gồ ghề của vật liệu hoặc sự tích tụ vật liệu trên anten. Điều này giúp cảm biến 7ML5310-0BA06-0AA0 duy trì độ chính xác cao ngay cả trong các ứng dụng phức tạp mà các công nghệ đo mức truyền thống có thể gặp khó khăn. Theo một nghiên cứu của ARC Advisory Group, việc áp dụng các công nghệ xử lý tín hiệu thông minh trong thiết bị đo lường có thể giảm thiểu lỗi đo đến 15% và tăng thời gian hoạt động của hệ thống lên đến 10%.
- Mạch điện tử được bảo vệ kỹ lưỡng, có khả năng chống lại các xung điện áp và nhiễu điện từ (EMC), tuân thủ các tiêu chuẩn quốc tế như IEC 61326-1. Điều này đảm bảo rằng cảm biến hoạt động ổn định trong môi trường công nghiệp có nhiều thiết bị điện công suất lớn hoạt động đồng thời. Đầu ra tín hiệu tiêu chuẩn là 4-20mA hai dây, tích hợp giao thức HART, cho phép truyền dữ liệu đo lường và thông tin chẩn đoán về PLC, DCS hoặc các hệ thống giám sát khác. Giao tiếp HART cũng cho phép các kỹ thuật viên điện dễ dàng cấu hình thiết bị bằng các công cụ cầm tay HART communicator hoặc phần mềm trên máy tính như SIMATIC PDM, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt và bảo trì.
- Phần kết nối cơ khí thường là ren tiêu chuẩn (ví dụ G 1½” hoặc 1½” NPT) hoặc mặt bích, tùy thuộc vào yêu cầu lắp đặt cụ thể. Siemens cung cấp nhiều tùy chọn vật liệu cho phần kết nối tiếp xúc với môi chất, đảm bảo tương thích hóa học và an toàn. Ví dụ, với các ứng dụng trong ngành thực phẩm, vật liệu tiếp xúc có thể là thép không gỉ đạt chuẩn vệ sinh.
2. Các tính năng chính của 7ML5310-0BA06-0AA0
Công nghệ đo radar không tiếp xúc tần số cao (25 GHz K-band):
- Lợi ích: Đo lường chính xác mức của cả chất lỏng và chất rắn mà không cần tiếp xúc trực tiếp với môi chất. Điều này loại bỏ hoàn toàn các vấn đề liên quan đến ăn mòn, bám dính, hoặc tắc nghẽn thường gặp ở các loại cảm biến tiếp xúc. Tần số cao 25 GHz cho phép tạo ra chùm sóng hẹp, tập trung năng lượng tốt hơn, giảm thiểu ảnh hưởng của các vật cản bên trong bồn chứa như thang, ống dẫn, hoặc các cấu trúc gia cố. Chùm sóng hẹp cũng giúp cảm biến có thể lắp đặt gần thành bồn hơn mà không bị ảnh hưởng bởi tín hiệu phản xạ từ thành bồn.
- Ví dụ: Trong ngành hóa chất, việc đo mức axit đậm đặc bằng phương pháp tiếp xúc rất rủi ro và tốn kém do ăn mòn. 7ML5310-0BA06-0AA0 giải quyết triệt để vấn đề này, đảm bảo an toàn và kéo dài tuổi thọ thiết bị. Trong silo chứa xi măng hoặc bột đá, công nghệ radar không tiếp xúc vượt qua được thách thức về bụi và bề mặt không bằng phẳng của vật liệu, cung cấp số liệu đo tin cậy.
Công nghệ xử lý tín hiệu Process Intelligence:
- Lợi ích: Đây là bộ não của cảm biến, bao gồm các thuật toán phân tích tín hiệu phản xạ (echo profile) một cách thông minh. Nó có khả năng tự động nhận diện và bỏ qua các tín hiệu nhiễu giả (false echoes) gây ra bởi các cấu trúc bên trong bồn, cánh khuấy, bọt khí, hoặc sự ngưng tụ hơi nước trên anten. Điều này đảm bảo độ tin cậy và độ chính xác của phép đo ngay cả trong những điều kiện ứng dụng khó khăn nhất, giảm thiểu tối đa các cảnh báo sai hoặc số liệu không chính xác, giúp người vận hành đưa ra quyết định đúng đắn.
- Minh chứng: Siemens cho biết công nghệ Process Intelligence có thể cải thiện độ tin cậy của phép đo lên đến 30% trong các ứng dụng phức tạp so với các cảm biến radar không có thuật toán xử lý tiên tiến.
Dải đo rộng lên đến 15 mét:
- Lợi ích: Phù hợp với nhiều kích thước bồn chứa và silo phổ biến trong các ngành công nghiệp. Khả năng đo xa giúp giám sát hiệu quả lượng lớn nguyên liệu hoặc sản phẩm, hỗ trợ việc lập kế hoạch sản xuất và quản lý tồn kho một cách tối ưu.
- Ứng dụng: Các bồn chứa dung môi trong nhà máy sơn, silo chứa ngũ cốc trong nhà máy thức ăn chăn nuôi, hoặc bể chứa nước thô trong các nhà máy xử lý nước đều có thể sử dụng hiệu quả cảm biến này.
Giao thức truyền thông HART tích hợp:
- Lợi ích: Cho phép giao tiếp hai chiều giữa cảm biến và hệ thống điều khiển (PLC/DCS) hoặc thiết bị cầm tay. Kỹ sư có thể dễ dàng thực hiện việc cài đặt thông số, hiệu chuẩn, chẩn đoán lỗi từ xa hoặc tại chỗ mà không cần tháo rời cảm biến. Tính năng này giúp tiết kiệm đáng kể thời gian và chi phí cho việc bảo trì, đồng thời cung cấp nhiều thông tin chẩn đoán hữu ích giúp phòng ngừa sự cố.
- Tiết kiệm chi phí: Theo HART Communication Foundation, việc sử dụng các thiết bị có giao thức HART có thể giảm chi phí bảo trì định kỳ lên đến 50% nhờ khả năng chẩn đoán từ xa và hiệu chuẩn tại chỗ.
Độ chính xác cao và ổn định:
- Lợi ích: Thông thường, độ chính xác của 7ML5310-0BA06-0AA0 có thể đạt đến ±2 mm hoặc 0.03% của dải đo (tùy thuộc vào điều kiện cụ thể), đảm bảo thông tin mức đáng tin cậy cho việc kiểm soát quy trình và quản lý tồn kho. Độ ổn định cao giúp giảm thiểu sự trôi số đo theo thời gian hoặc do thay đổi điều kiện môi trường.
- Quan trọng: Độ chính xác là yếu tố then chốt trong các ứng dụng yêu cầu kiểm soát chặt chẽ tỷ lệ pha trộn nguyên liệu hoặc tránh tràn đổ, ví dụ như trong ngành dược phẩm hoặc hóa chất tinh khiết.
Dễ dàng lắp đặt và cài đặt:
- Lợi ích: Với các tùy chọn kết nối ren hoặc mặt bích tiêu chuẩn, việc lắp đặt cơ khí trở nên nhanh chóng. Giao diện cài đặt thân thiện thông qua màn hình hiển thị tích hợp (nếu có tùy chọn) hoặc phần mềm SIMATIC PDM, cùng với hướng dẫn cài đặt nhanh (Quick Start wizard), giúp kỹ thuật viên dễ dàng cấu hình cảm biến mà không cần là chuyên gia về radar.
- Thực tế: Nhiều kỹ sư cho biết họ có thể hoàn thành việc cài đặt cơ bản cho cảm biến này trong vòng chưa đầy 30 phút.
Khả năng chống chịu môi trường khắc nghiệt:
- Lợi ích: Với vỏ bảo vệ IP67/IP68 và các tùy chọn vật liệu anten chống ăn mòn, cảm biến có thể hoạt động bền bỉ trong môi trường bụi bặm, ẩm ướt, nhiệt độ dao động (thường từ -40°C đến +80°C cho phần điện tử, và nhiệt độ quy trình có thể cao hơn tùy thuộc vào loại anten và phụ kiện).
- Minh chứng: Cảm biến radar Siemens đã được chứng minh hoạt động hiệu quả trong các mỏ khai khoáng, nhà máy xi măng, và các giàn khoan dầu khí ngoài khơi, nơi điều kiện môi trường cực kỳ khắc nghiệt.
3. Hướng dẫn kết nối 7ML5310-0BA06-0AA0
3.1. Chuẩn bị trước khi kết nối
Trước khi tiến hành lắp đặt và kết nối, quý vị cần chuẩn bị và kiểm tra một số yếu tố sau:
- Kiểm tra sản phẩm: Đảm bảo sản phẩm 7ML5310-0BA06-0AA0 nhận được đúng mã hàng, không bị hư hỏng trong quá trình vận chuyển. Kiểm tra các phụ kiện đi kèm (nếu có).
- Đọc kỹ tài liệu kỹ thuật: Luôn tham khảo tài liệu hướng dẫn sử dụng (manual) và datasheet đi kèm sản phẩm từ Siemens. Đây là nguồn thông tin chính xác và chi tiết nhất.
- Chuẩn bị dụng cụ: Cờ lê, tua vít phù hợp, dụng cụ tuốt dây, đồng hồ vạn năng, thiết bị cầm tay HART (nếu cần cấu hình tại chỗ), và các thiết bị bảo hộ lao động cá nhân.
- Khảo sát vị trí lắp đặt: Chọn vị trí lắp đặt sao cho chùm tia radar không bị cản trở bởi các vật thể bên trong bồn chứa như thanh gia cường, ống nạp liệu, hoặc dòng chảy của vật liệu đổ trực tiếp vào anten. Anten nên được lắp đặt vuông góc với bề mặt vật liệu cần đo. Tránh lắp đặt ở vị trí có rung động mạnh hoặc nhiệt độ vượt quá giới hạn cho phép.
3.2. Kết nối cơ khí
Kết nối cơ khí đảm bảo cảm biến được gắn chắc chắn và đúng hướng vào bồn chứa hoặc silo.
Chọn kiểu kết nối phù hợp: Cảm biến 7ML5310-0BA06-0AA0 thường có các tùy chọn kết nối ren (ví dụ: G 1½”, 1½” NPT) hoặc mặt bích. Chọn loại phù hợp với thiết kế của bồn chứa.
Lắp đặt vào bồn:
- Đối với kết nối ren: Vặn chặt cảm biến vào lỗ ren đã được chuẩn bị trên nóc bồn. Sử dụng băng tan hoặc keo làm kín ren phù hợp với môi chất để đảm bảo độ kín.
- Đối với kết nối mặt bích: Đặt cảm biến lên mặt bích của bồn, căn chỉnh các lỗ bu lông. Sử dụng gioăng đệm (gasket) tương thích với môi chất và điều kiện vận hành. Siết chặt đều các bu lông theo thứ tự chéo để đảm bảo áp lực phân bố đều.
Đảm bảo hướng lắp đặt: Anten của cảm biến phải hướng thẳng xuống bề mặt vật liệu cần đo. Góc nghiêng tối đa cho phép thường rất nhỏ (tham khảo datasheet), việc lắp đặt không vuông góc có thể làm giảm độ chính xác.
Sử dụng ống nối dài (nozzle/standpipe) nếu cần: Nếu lắp đặt trên nóc bồn có ống nối dài, đảm bảo đường kính ống đủ lớn và chiều dài không quá mức cho phép để tránh tín hiệu nhiễu. Đầu cuối của ống nối không được đi vào vùng chết (blanking distance) của cảm biến. Siemens thường khuyến nghị đường kính ống nối tối thiểu là 150mm (6 inch) cho anten Horn 75mm.
3.3. Kết nối điện
Kết nối điện phải được thực hiện cẩn thận để đảm bảo an toàn và tín hiệu truyền đi chính xác.
Ngắt nguồn điện: Luôn đảm bảo nguồn điện cấp cho cảm biến và hệ thống liên quan đã được ngắt hoàn toàn trước khi tiến hành đấu nối.
Mở nắp hộp đấu dây: Cảm biến 7ML5310-0BA06-0AA0 có hộp đấu dây riêng. Mở nắp hộp cẩn thận.
Chọn cáp tín hiệu: Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (shielded twisted pair cable), tiết diện dây dẫn phù hợp (thường từ 0.5 mm² đến 1.5 mm²). Vỏ bọc chống nhiễu phải được nối đất đúng cách ở một đầu (thường là phía tủ điều khiển) để tránh vòng lặp đất (ground loop).
Đấu dây tín hiệu 4-20mA HART:
- Cảm biến 7ML5310-0BA06-0AA0 là thiết bị 2 dây, nghĩa là nguồn cấp và tín hiệu 4-20mA dùng chung trên một cặp dây.
- Nối cực dương (+) của nguồn cấp (thường là 24VDC từ PLC/DCS hoặc bộ nguồn riêng) vào chân dương (+) của cảm biến.
- Nối chân âm (-) của cảm biến vào đầu vào analog (AI) của PLC/DCS (hoặc thiết bị đọc tín hiệu).
- Cực âm (-) của nguồn cấp được nối với chân chung (common) của đầu vào analog.
- Tham khảo sơ đồ đấu dây chi tiết trong tài liệu của Siemens. Sơ đồ thường được in bên trong nắp hộp đấu dây của cảm biến.
Kết nối HART (nếu sử dụng): Giao thức HART được truyền chồng lên tín hiệu 4-20mA. Để giao tiếp HART, cần có một điện trở tối thiểu 250 Ohm trong vòng lặp tín hiệu (thường đã có sẵn trong các card AI hỗ trợ HART của PLC/DCS).
Nối đất bảo vệ (Protective Earth – PE): Kết nối vỏ kim loại của cảm biến với hệ thống nối đất bảo vệ của nhà máy để đảm bảo an toàn điện.
Đóng nắp hộp đấu dây: Sau khi hoàn tất đấu nối và kiểm tra, đóng chặt nắp hộp đấu dây để đảm bảo cấp bảo vệ IP.
3.4. Kiểm tra sau kết nối
- Kiểm tra lại các kết nối: Đảm bảo tất cả các điểm nối dây đều chắc chắn, đúng cực tính.
- Cấp nguồn: Bật nguồn cấp cho cảm biến.
- Kiểm tra tín hiệu: Sử dụng đồng hồ ampe kìm hoặc chức năng đọc giá trị của PLC/DCS để kiểm tra tín hiệu dòng điện 4-20mA. Tín hiệu phải nằm trong khoảng này và thay đổi tương ứng với mức vật liệu.
- Cấu hình cơ bản (nếu cần): Sử dụng thiết bị cầm tay HART hoặc phần mềm SIMATIC PDM để thực hiện các cài đặt cơ bản như đơn vị đo, dải đo (LRV – Lower Range Value, URV – Upper Range Value), loại vật liệu, v.v.
4. Ứng dụng của 7ML5310-0BA06-0AA0
Ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may – chiếm 40% đối tượng khách hàng):
- Đo mức dầu thủy lực, dầu bôi trơn trong máy móc: Đảm bảo lượng dầu đủ cho hoạt động trơn tru của máy, phòng ngừa hỏng hóc do thiếu dầu.
- Giám sát mức hóa chất, phụ gia trong các bồn chứa nhỏ và vừa: Kiểm soát lượng nguyên liệu đầu vào cho sản xuất, ví dụ như dung môi, chất tẩy rửa, hoặc màu nhuộm trong ngành dệt may.
- Đo mức nguyên liệu lỏng hoặc hạt trong các silo, phễu nạp liệu: Ví dụ, đo mức sữa, nước trái cây, dầu ăn trong ngành thực phẩm; đo mức hạt nhựa trong ngành sản xuất nhựa; hoặc đo mức bột, ngũ cốc. Dải đo 15m rất phù hợp cho các silo có chiều cao trung bình.
- Kiểm soát mức nước làm mát, nước xử lý trong các hệ thống phụ trợ: Đảm bảo hoạt động ổn định của các hệ thống làm mát hoặc xử lý nước thải nội bộ.
Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng – chiếm 30%):
- Đo mức nước trong các bể chứa nước sạch, bể chứa nước cứu hỏa: Đảm bảo nguồn cung cấp nước ổn định và sẵn sàng cho các tình huống khẩn cấp.
- Giám sát mức trong các hố bơm nước thải, bể điều hòa tại các công trình hoặc khu công nghiệp: Tự động hóa việc bơm thoát nước, tránh ngập úng.
- Đo mức xi măng, cát, đá dăm trong các silo chứa vật liệu xây dựng: Quản lý tồn kho vật liệu, tối ưu hóa việc cung ứng cho các trạm trộn bê tông hoặc công trường xây dựng. Khả năng chống bụi của cảm biến radar là một lợi thế lớn.
- Đo mức bitum nóng trong các bồn chứa của nhà máy sản xuất nhựa đường: Công nghệ không tiếp xúc và khả năng chịu nhiệt độ (với cấu hình phù hợp) giúp đo lường an toàn và chính xác.
Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo – chiếm 15%):
- Đo mức dầu nhiên liệu (DO, FO) trong các bồn chứa của nhà máy điện, trạm phát điện dự phòng: Đảm bảo lượng nhiên liệu dự trữ cho hoạt động liên tục.
- Giám sát mức nước làm mát trong các tháp giải nhiệt, bể chứa nước ngưng trong nhà máy điện.
- Đo mức dầu biến thế trong các trạm biến áp (với các phiên bản chuyên dụng): Theo dõi tình trạng dầu cách điện, một yếu tố quan trọng cho an toàn và hiệu suất của máy biến áp.
- Trong ngành dầu khí (upstream và downstream): Đo mức trong các bồn chứa dầu thô, sản phẩm xăng dầu, hóa chất phụ trợ. Công nghệ radar đặc biệt hữu ích do tính chất dễ bay hơi và đôi khi ăn mòn của các môi chất này. Dải đo 15m phù hợp với các bồn chứa có kích thước trung bình.
- Năng lượng tái tạo: Đo mức nước trong các hồ chứa thủy điện nhỏ, hoặc đo mức bùn trong các bể phân hủy sinh học của nhà máy biogas.
Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động – chiếm 10%):
- Tích hợp vào các hệ thống quản lý kho thông minh: Cung cấp dữ liệu mức theo thời gian thực cho hệ thống SCADA/MES, giúp tự động hóa việc đặt hàng nguyên liệu.
- Kiểm soát mức trong các bể chứa keo, sơn, hoặc các chất lỏng khác trong dây chuyền lắp ráp tự động: Đảm bảo quá trình sản xuất diễn ra liên tục, không bị gián đoạn do hết nguyên liệu.
Ngành nghề khác (Bảo trì, Sửa chữa thiết bị điện, Xử lý nước thải – chiếm 5%):
- Đo mức hóa chất (phèn, polymer, xút) trong các bồn định lượng của trạm xử lý nước cấp và nước thải: Kiểm soát chính xác lượng hóa chất sử dụng, tối ưu hóa chi phí và hiệu quả xử lý.
- Giám sát mức bùn trong các bể lắng, bể chứa bùn của hệ thống xử lý nước thải: Hỗ trợ việc quản lý và xử lý bùn thải.
5. Khắc phục một số lỗi thường gặp với 7ML5310-0BA06-0AA0
5.1. Lỗi tín hiệu đầu ra không ổn định hoặc không chính xác
Triệu chứng: Giá trị mức đọc được dao động bất thường, không khớp với thực tế, hoặc tín hiệu 4-20mA không ổn định.
Nguyên nhân và giải pháp tiềm năng:
Nhiễu điện từ (EMI):
- Kiểm tra: Gần cảm biến hoặc cáp tín hiệu có các thiết bị gây nhiễu mạnh như biến tần, động cơ lớn, cáp động lực không?
- Giải pháp: Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu, đảm bảo vỏ bọc được nối đất đúng cách (chỉ nối đất ở một đầu, thường là phía tủ điều khiển). Đi dây tín hiệu tách biệt với dây động lực. Có thể cần sử dụng bộ lọc nhiễu nếu môi trường nhiễu quá mạnh.
Lắp đặt không đúng cách:
- Kiểm tra: Cảm biến có bị lắp nghiêng không? Có vật cản lớn trong chùm tia radar (ví dụ: thang, ống nạp liệu quá gần anten, dòng chảy mạnh trực tiếp vào anten)? Anten có bị bám dính vật liệu quá dày không?
- Giải pháp: Điều chỉnh lại vị trí lắp đặt cho vuông góc. Loại bỏ hoặc di chuyển vật cản. Vệ sinh anten định kỳ nếu môi trường có độ bám dính cao. Cân nhắc sử dụng tùy chọn thổi khí làm sạch anten nếu có.
Cấu hình sai thông số:
- Kiểm tra: Các thông số như loại vật liệu (hằng số điện môi), dải đo (LRV, URV), khoảng cách chết (blanking distance), bộ lọc tín hiệu có được cài đặt phù hợp với ứng dụng thực tế không?
- Giải pháp: Sử dụng phần mềm SIMATIC PDM hoặc thiết bị HART để kiểm tra và điều chỉnh lại các thông số cấu hình. Tham khảo hướng dẫn của Siemens để chọn giá trị phù hợp.
Thay đổi đặc tính môi chất:
- Kiểm tra: Nhiệt độ, áp suất, thành phần hoặc hằng số điện môi của vật liệu có thay đổi đột ngột không? Bề mặt vật liệu có quá nhiều bọt, sóng hoặc nhiễu động không?
- Giải pháp: Điều chỉnh lại các thông số bù nhiệt độ/áp suất nếu có. Tăng cường bộ lọc tín hiệu hoặc sử dụng các chức năng xử lý echo nâng cao của Process Intelligence. Trong một số trường hợp, cần xem xét lại phương pháp đo nếu đặc tính môi chất thay đổi quá lớn.
Nguồn cấp không ổn định:
- Kiểm tra: Điện áp nguồn cấp có nằm trong dải cho phép (thường là 12-30VDC tùy model) và có ổn định không?
- Giải pháp: Kiểm tra bộ nguồn, dây dẫn nguồn. Đảm bảo nguồn cấp đủ công suất và ổn định.
5.2. Lỗi mất tín hiệu hoàn toàn (ví dụ: tín hiệu 22mA hoặc < 3.6mA – báo lỗi NAMUR NE43)
Triệu chứng: Không đọc được giá trị mức, tín hiệu đầu ra ở mức báo lỗi.
Nguyên nhân và giải pháp tiềm năng:
Mất nguồn cấp hoặc lỏng dây:
- Kiểm tra: Kiểm tra nguồn cấp, cầu chì (nếu có), các mối nối dây tín hiệu và dây nguồn.
- Giải pháp: Đảm bảo nguồn cấp ổn định. Siết lại các đầu nối bị lỏng. Kiểm tra thông mạch dây dẫn.
Hỏng cảm biến:
- Kiểm tra: Nếu các yếu tố trên đều tốt, có khả năng phần cứng cảm biến bị lỗi.
- Giải pháp: Liên hệ nhà cung cấp hoặc Siemens để được hỗ trợ kiểm tra và sửa chữa/thay thế. Trước đó, thử reset cảm biến về cài đặt gốc (tham khảo manual) nếu có thể.
Lỗi cấu hình nghiêm trọng:
- Kiểm tra: Một số lỗi cấu hình quá nghiêm trọng có thể khiến cảm biến không hoạt động.
- Giải pháp: Kết nối bằng thiết bị HART để kiểm tra thông báo lỗi chi tiết và thử cấu hình lại.
5.3. Cảm biến báo lỗi qua giao thức HART
Triệu chứng: Thiết bị HART hoặc phần mềm PDM hiển thị mã lỗi hoặc thông báo chẩn đoán.
Nguyên nhân và giải pháp tiềm năng:
Tham khảo tài liệu: Mỗi mã lỗi của Siemens đều có mô tả chi tiết nguyên nhân và hướng dẫn khắc phục trong tài liệu kỹ thuật.
Ví dụ một số lỗi thường gặp:
- Lỗi “Loss of Echo” (LOE): Không nhận được tín hiệu phản xạ đủ mạnh. Có thể do mức vật liệu quá thấp (dưới vùng đo), bề mặt vật liệu hấp thụ sóng radar quá mạnh, anten bị che phủ hoàn toàn, hoặc lắp đặt sai. Cần kiểm tra vị trí lắp, vệ sinh anten, điều chỉnh thông số “Echo Threshold”.
- Lỗi phần cứng nội bộ: Cảm biến tự chẩn đoán và phát hiện lỗi bên trong mạch điện tử. Thường cần liên hệ Siemens hoặc nhà cung cấp.
5.4. Vấn đề với việc vệ sinh và bảo trì anten
Triệu chứng: Độ chính xác giảm dần theo thời gian, đặc biệt trong môi trường bụi hoặc bám dính.
Nguyên nhân và giải pháp tiềm năng:
Anten bị bám bẩn: Lớp vật liệu bám trên anten làm suy giảm tín hiệu radar.
- Giải pháp: Lên lịch vệ sinh anten định kỳ bằng vải mềm và dung môi phù hợp (không gây ăn mòn anten). Đối với các model có tùy chọn thổi khí, đảm bảo hệ thống khí nén hoạt động tốt.
Ngưng tụ hơi nước: Trong môi trường có độ ẩm cao và nhiệt độ dao động, hơi nước có thể ngưng tụ trên anten.
- Giải pháp: Một số model có thiết kế anten đặc biệt giúp giảm ngưng tụ. Lắp đặt cảm biến với một góc nghiêng nhỏ (nếu được phép) có thể giúp nước chảy đi.
