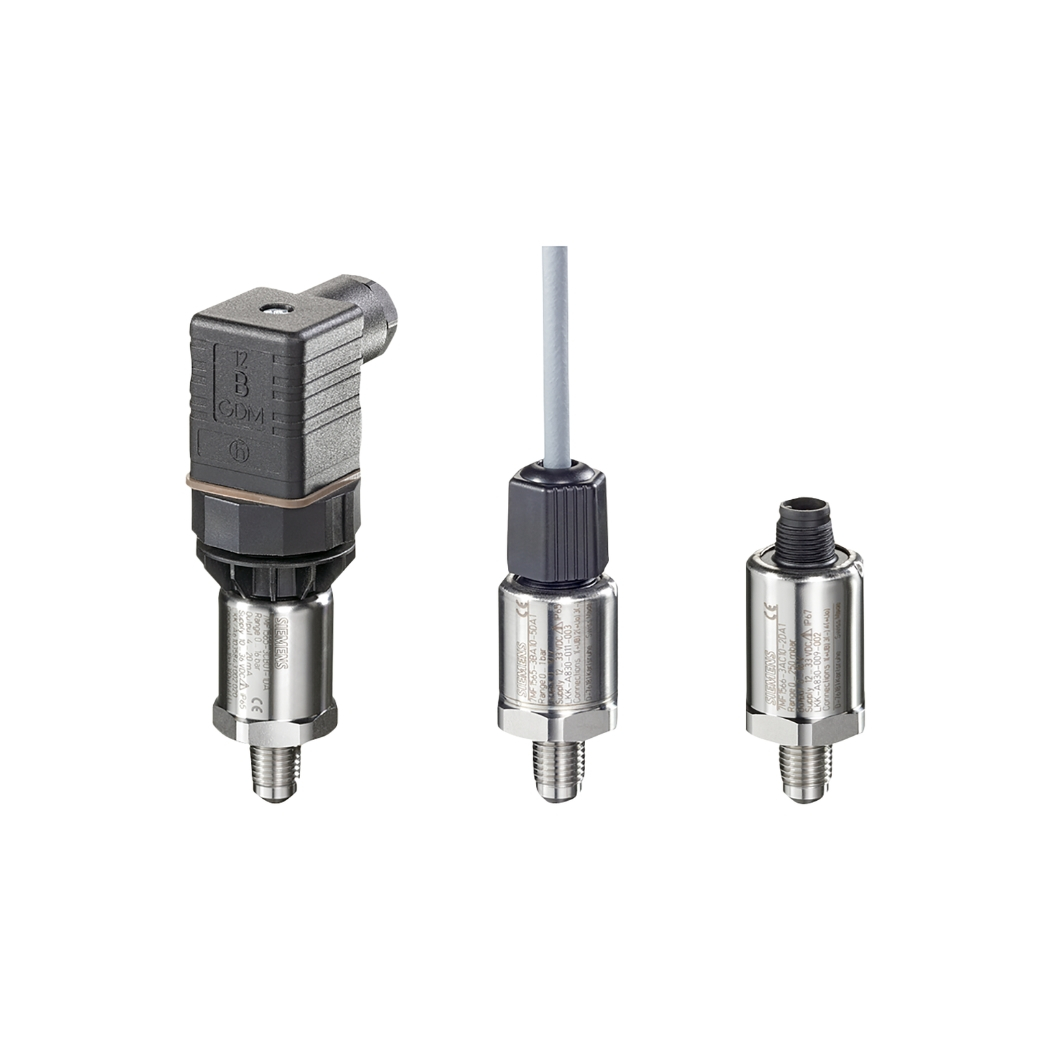

7MF1567-3CA00-1AA1 – Cảm biến áp suất SITRANS P220 10 bar Siemens

7MF1567-3CA00-1AA1 – Cảm biến áp suất SITRANS P220 10 bar Siemens, một giải pháp đo lường áp suất chính xác và bền bỉ từ Siemens, chính là chìa khóa giúp các hệ thống công nghiệp của bạn vận hành ổn định và hiệu quả hơn bao giờ hết, được cung cấp chính hãng bởi thanhthienphu.vn.

Với thiết bị đo áp lực tiên tiến này, quý kỹ sư và các nhà quản lý sẽ dễ dàng kiểm soát, giám sát và tối ưu hóa quy trình sản xuất, đồng thời nâng cao độ an toàn và tiết kiệm chi phí vận hành đáng kể.

1. Cấu tạo 7MF1567-3CA00-1AA1

1.1. Khám phá chi tiết vỏ ngoài và vật liệu cấu thành:

Sự kết hợp hoàn hảo giữa thiết kế thông minh và độ bền cơ học, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, mang lại sự an tâm tuyệt đối cho người sử dụng và tuổi thọ lâu dài cho thiết bị, một yếu tố quan trọng của cảm biến công nghiệp chất lượng. Vỏ ngoài của cảm biến áp suất SITRANS P220 7MF1567-3CA00-1AA1 được chế tạo từ thép không gỉ cao cấp, thường là loại 1.4305 (AISI 303) hoặc tương đương, mang lại khả năng chống ăn mòn vượt trội ngay cả trong những môi trường ẩm ướt, hóa chất nhẹ. Thiết kế nhỏ gọn, chắc chắn với cấp độ bảo vệ thường đạt IP67 theo tiêu chuẩn IEC 60529, giúp cảm biến hoạt động ổn định khi tiếp xúc với bụi bẩn và khả năng ngâm nước tạm thời. Điều này đặc biệt quan trọng trong các nhà máy sản xuất thực phẩm, dệt may, hay các công trình xây dựng thường xuyên phải đối mặt với điều kiện môi trường không lý tưởng. Sự bền bỉ này giúp giảm thiểu chi phí thay thế và sửa chữa, một lợi ích kinh tế rõ ràng cho các doanh nghiệp, đặc biệt là các doanh nghiệp nhỏ và vừa.

1.2. Màng cảm biến (Sensing Element):

Trái tim của 7MF1567-3CA00-1AA1, công nghệ cảm biến tiên tiến từ Siemens mang đến độ nhạy và độ chính xác vượt trội, đảm bảo tín hiệu đo lường áp suất luôn tin cậy và phản ánh đúng thực tế, giúp bạn đưa ra quyết định chính xác dựa trên dữ liệu từ thiết bị đo áp lực này. Trái tim của 7MF1567-3CA00-1AA1 chính là màng cảm biến áp suất bằng gốm (ceramic), cụ thể là Aluminium Oxide (Al2O3 96%). Công nghệ cảm biến gốm này nổi tiếng với độ ổn định lâu dài, khả năng chịu quá áp tốt và kháng được nhiều loại môi chất khác nhau. Khi áp suất tác động lên màng gốm, nó sẽ gây ra một sự biến dạng nhỏ. Sự biến dạng này được chuyển đổi thành tín hiệu điện tương ứng nhờ các điện cực được tích hợp trên màng. Ưu điểm của màng gốm so với một số loại màng kim loại là khả năng chống mài mòn tốt và ít bị ảnh hưởng bởi sự thay đổi nhiệt độ, đảm bảo độ chính xác của phép đo trong dải nhiệt độ hoạt động rộng. Đây là một trong những lý do khiến cảm biến Siemens được tin dùng trong nhiều ngành công nghiệp đòi hỏi độ tin cậy cao.

1.3. Bộ phận xử lý tín hiệu điện tử:

Não bộ thông minh của thiết bị, chuyển đổi tín hiệu cơ học thành tín hiệu điện tiêu chuẩn, tích hợp các thuật toán bù nhiệt và tuyến tính hóa, đảm bảo dữ liệu áp suất đầu ra luôn nhất quán và chính xác trong mọi điều kiện vận hành, một phần không thể thiếu của bộ chuyển đổi áp suất hiện đại. Tín hiệu điện thô từ màng cảm biến sẽ được đưa vào bộ phận xử lý điện tử tích hợp bên trong SITRANS P220. Tại đây, các mạch điện tử tiên tiến thực hiện việc khuếch đại, bù nhiệt độ và tuyến tính hóa tín hiệu. Quá trình bù nhiệt độ đặc biệt quan trọng, giúp loại bỏ sai số do sự thay đổi nhiệt độ môi trường hoặc nhiệt độ của chính môi chất đo. Kết quả là một tín hiệu đầu ra analog tiêu chuẩn, thường là 4-20mA cho mã sản phẩm 7MF1567-3CA00-1AA1, có độ chính xác cao và ổn định. Các linh kiện điện tử được Siemens lựa chọn kỹ lưỡng, đảm bảo tuổi thọ và độ tin cậy ngay cả khi hoạt động liên tục trong thời gian dài.

1.4. Cổng kết nối cơ khí và điện:

Giao diện linh hoạt và tiêu chuẩn hóa, giúp việc lắp đặt 7MF1567-3CA00-1AA1 vào hệ thống trở nên dễ dàng và nhanh chóng, tương thích với nhiều loại phụ kiện và đường ống công nghiệp phổ biến, tiết kiệm thời gian và chi phí lắp đặt, tối ưu hóa quá trình tích hợp thiết bị Siemens này. Cảm biến áp suất SITRANS P220 7MF1567-3CA00-1AA1 được thiết kế với các cổng kết nối tiêu chuẩn, tạo thuận lợi tối đa cho việc lắp đặt. Về kết nối cơ khí, sản phẩm này thường có ren G1/4 A theo tiêu chuẩn EN 837, một loại ren phổ biến trong các ứng dụng công nghiệp tại châu Âu và nhiều nơi trên thế giới. Việc lựa chọn vật liệu làm kín phù hợp (ví dụ FKM cho một số ứng dụng) cũng rất quan trọng để đảm bảo không rò rỉ. Về kết nối điện, cảm biến sử dụng đầu nối dạng cắm (plug-in connector) theo tiêu chuẩn DIN EN 175301-803-A (thường gọi là đầu nối DIN Form A) hoặc đầu nối M12, tùy thuộc vào cấu hình cụ thể, giúp việc đấu dây trở nên nhanh chóng và an toàn. Sự tiêu chuẩn hóa này giúp các kỹ sư dễ dàng tích hợp cảm biến vào hệ thống hiện có hoặc thiết kế hệ thống mới.

2. Các tính năng chính của 7MF1567-3CA00-1AA1

2.1. Độ chính xác vượt trội và dải đo áp suất 10 bar lý tưởng:

Đảm bảo phép đo tin cậy cho nhiều ứng dụng công nghiệp phổ biến, giúp kiểm soát quy trình chặt chẽ, giảm thiểu sai số và nâng cao chất lượng sản phẩm đầu ra, đáp ứng yêu cầu khắt khe của các hệ thống hiện đại, một yếu tố then chốt của cảm biến 10 bar chất lượng. Cảm biến SITRANS P220 7MF1567-3CA00-1AA1 cung cấp độ chính xác cao, thường là ≤ 0.25% giá trị cuối thang đo (FS – Full Scale). Với dải đo áp suất tương đối là 10 bar (tương đương khoảng 145 psi), thiết bị này phù hợp với rất nhiều ứng dụng trong công nghiệp, từ giám sát áp suất khí nén trong các xưởng cơ khí, nhà máy chế tạo máy, đến kiểm soát áp suất trong các hệ thống thủy lực, đường ống dẫn chất lỏng trong ngành thực phẩm và đồ uống. Độ chính xác cao giúp các kỹ sư điện và quản lý kỹ thuật đưa ra các quyết định vận hành chính xác, tối ưu hóa việc sử dụng năng lượng và nguyên liệu, đồng thời đảm bảo chất lượng sản phẩm đồng đều. So với các thiết bị cũ, lạc hậu có sai số lớn, việc sử dụng P220 giúp giảm thiểu lãng phí và nâng cao hiệu quả sản xuất rõ rệt.

2.2. Độ bền bỉ cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt:

Thiết kế từ vật liệu cao cấp, đạt tiêu chuẩn bảo vệ IP67 hoặc tương đương, chịu được nhiệt độ, độ ẩm, rung động và hóa chất, đảm bảo tuổi thọ lâu dài và giảm thiểu chi phí bảo trì, mang lại sự yên tâm cho vận hành liên tục, đặc tính quan trọng của thiết bị đo áp suất Siemens. Như đã đề cập ở phần cấu tạo, SITRANS P220 được chế tạo để chịu đựng các điều kiện công nghiệp khắc nghiệt. Cấp bảo vệ IP67 cho phép cảm biến chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1 mét trong tối đa 30 phút. Dải nhiệt độ hoạt động của môi chất thường từ -25°C đến +125°C (tùy thuộc vào loại gioăng làm kín và phiên bản cụ thể), và nhiệt độ môi trường xung quanh có thể từ -25°C đến +85°C. Khả năng chống rung và sốc cũng được Siemens kiểm tra theo các tiêu chuẩn công nghiệp nghiêm ngặt. Điều này có nghĩa là cảm biến có thể được lắp đặt gần các máy móc hoạt động mạnh hoặc trong các khu vực có nhiệt độ biến động mà vẫn đảm bảo hiệu suất ổn định. Độ bền cao đồng nghĩa với việc giảm tần suất hỏng hóc, giảm chi phí bảo trì và thay thế, một yếu tố quan trọng đối với các chủ doanh nghiệp nhỏ và vừa vốn có ngân sách hạn chế.

2.3. Tín hiệu đầu ra tiêu chuẩn và khả năng tương thích cao: Cung cấp tín hiệu analog 4-20mA phổ biến, dễ dàng tích hợp vào các hệ thống PLC, SCADA, DCS hiện có mà không cần bộ chuyển đổi phức tạp, giúp đơn giản hóa việc nâng cấp và mở rộng hệ thống tự động hóa, một ưu điểm của cảm biến Siemens này. Mã sản phẩm 7MF1567-3CA00-1AA1 cung cấp tín hiệu đầu ra analog 4-20mA, là một tiêu chuẩn vàng trong ngành tự động hóa công nghiệp. Tín hiệu dòng điện này có ưu điểm là ít bị suy hao và nhiễu trên đường truyền dài so với tín hiệu điện áp. Việc sử dụng tín hiệu 4-20mA giúp cảm biến dễ dàng kết nối với hầu hết các bộ điều khiển logic khả trình (PLC), hệ thống giám sát điều khiển và thu thập dữ liệu (SCADA), hoặc các bộ hiển thị, bộ ghi dữ liệu. Điều này giúp các kỹ sư điện tiết kiệm thời gian và chi phí khi tích hợp cảm biến vào hệ thống hiện có hoặc xây dựng hệ thống mới. Không cần các bộ chuyển đổi tín hiệu phức tạp, quy trình lắp đặt và cấu hình trở nên đơn giản hơn nhiều.

2.4. Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì:

Tiết kiệm không gian lắp đặt, quy trình lắp đặt đơn giản không đòi hỏi kỹ thuật chuyên sâu, việc bảo trì định kỳ cũng trở nên thuận tiện hơn, giúp giảm thiểu thời gian dừng máy và tối ưu hóa chi phí nhân công, một lợi thế khi sử dụng đầu dò áp suất SITRANS P220. Siemens SITRANS P220 có thiết kế khá nhỏ gọn, giúp tiết kiệm không gian quý báu trong các tủ điện hoặc trên các máy móc thiết bị. Trọng lượng nhẹ cũng làm cho việc thao tác lắp đặt trở nên dễ dàng hơn. Quy trình lắp đặt cơ khí và kết nối điện tương đối đơn giản, không đòi hỏi kỹ thuật viên phải có kỹ năng quá chuyên sâu, chỉ cần tuân thủ theo tài liệu hướng dẫn của nhà sản xuất. Việc bảo trì cho SITRANS P220 cũng không quá phức tạp, chủ yếu là kiểm tra định kỳ các kết nối và tình trạng bên ngoài của cảm biến. Thiết kế này giúp giảm thiểu thời gian dừng máy cần thiết cho việc lắp đặt hoặc bảo trì, qua đó tối ưu hóa năng suất sản xuất.

2.5. Công nghệ cảm biến gốm (ceramic) tiên tiến:

Đảm bảo độ ổn định lâu dài, khả năng chống quá áp tốt và chịu được môi chất ăn mòn nhẹ, mang lại hiệu suất đo lường đáng tin cậy qua nhiều năm sử dụng, là lựa chọn kinh tế và hiệu quả cho nhiều ngành công nghiệp, thể hiện sự ưu việt của thiết bị Siemens. Công nghệ màng cảm biến gốm (Aluminium Oxide 96%) là một điểm mạnh của SITRANS P220. Màng gốm có độ cứng cao, chống mài mòn tốt, và đặc biệt là có độ ổn định hóa học cao, cho phép nó tiếp xúc trực tiếp với nhiều loại môi chất mà không cần lớp dầu ngăn cách như một số công nghệ cảm biến khác. Điều này giúp giảm thiểu nguy cơ rò rỉ dầu vào môi chất, đặc biệt quan trọng trong ngành thực phẩm, dược phẩm. Khả năng chịu quá áp của màng gốm cũng rất tốt, thường gấp nhiều lần dải đo định mức, giúp bảo vệ cảm biến khỏi những cú sốc áp suất đột ngột. Độ ổn định lâu dài của cảm biến gốm giúp giảm tần suất hiệu chuẩn, tiết kiệm chi phí vận hành. Theo một số nghiên cứu, cảm biến gốm có thể duy trì độ chính xác trong thời gian dài hơn so với một số công nghệ khác trong điều kiện hoạt động tương tự.

3. Hướng dẫn kết nối 7MF1567-3CA00-1AA1

3.1. Chuẩn bị trước khi kết nối:

Những bước kiểm tra an toàn và dụng cụ cần thiết để đảm bảo quá trình lắp đặt diễn ra suôn sẻ, an toàn và hiệu quả, tránh các sự cố không đáng có và tối ưu hóa thời gian triển khai, giúp bạn làm chủ hoàn toàn quy trình với cảm biến công nghiệp này. Trước khi tiến hành lắp đặt, cần thực hiện các bước chuẩn bị sau:

1. Xác nhận thông số: Kiểm tra lại mã sản phẩm 7MF1567-3CA00-1AA1, dải đo 10 bar, tín hiệu ra 4-20mA, loại ren kết nối (G1/4 A) có phù hợp với yêu cầu ứng dụng và vị trí lắp đặt.
2. An toàn là trên hết: Đảm bảo hệ thống đã được ngắt áp suất hoàn toàn tại vị trí lắp đặt. Sử dụng đồ bảo hộ cá nhân nếu cần thiết (kính, găng tay).
3. Chuẩn bị dụng cụ: Cờ lê phù hợp với kích thước ren cảm biến và vị trí lắp, băng tan (PTFE tape) hoặc keo làm kín ren chuyên dụng (nếu cần), dây dẫn tín hiệu có tiết diện phù hợp, đầu cosse (nếu cần), tua vít, đồng hồ vạn năng.
4. Tham khảo tài liệu: Luôn đọc kỹ tài liệu hướng dẫn lắp đặt (installation manual) đi kèm sản phẩm từ Siemens hoặc tải về từ website chính thức.

3.2. Hướng dẫn kết nối cơ khí chi tiết:

Các bước lắp đặt cảm biến vào đường ống hoặc thiết bị một cách chính xác, đảm bảo độ kín khít và truyền áp suất tốt nhất đến màng cảm biến, tránh rò rỉ và sai số đo lường, mang lại kết quả đo tin cậy cho máy đo áp suất công nghiệp này.

1. Làm sạch ren: Vệ sinh kỹ ren kết nối trên đường ống/thiết bị và ren của cảm biến 7MF1567-3CA00-1AA1. Đảm bảo không có cặn bẩn, rỉ sét hay băng tan cũ còn sót lại.
2. Sử dụng vật liệu làm kín (nếu cần): Đối với ren G1/4 A, việc sử dụng băng tan (PTFE) là phổ biến. Quấn băng tan theo chiều vặn của ren, khoảng 2-3 vòng, đảm bảo băng tan không bịt kín lỗ dẫn áp suất của cảm biến. Một số trường hợp có thể sử dụng gioăng làm kín phù hợp.
3. Lắp đặt cảm biến: Vặn cảm biến vào vị trí bằng tay cho đến khi chặt. Sau đó, sử dụng cờ lê phù hợp để siết chặt thêm. Lưu ý, chỉ tác động lực siết lên phần lục giác của thân cảm biến, không xoay phần vỏ nhựa hoặc đầu nối điện. Lực siết vừa đủ để đảm bảo kín, tránh siết quá mạnh gây hỏng ren hoặc biến dạng cảm biến.
4. Chọn vị trí lắp đặt: Nên lắp cảm biến ở vị trí ít bị rung động. Nếu đo áp suất chất lỏng, cân nhắc vị trí lắp để tránh bọt khí bị kẹt (ví dụ, lắp ngang hoặc hướng xuống cho chất lỏng). Nếu đo hơi nước, cần có ống siphon để bảo vệ cảm biến khỏi nhiệt độ cao.

3.3. Hướng dẫn kết nối điện và cấu hình tín hiệu:

Sơ đồ đấu dây chi tiết cho tín hiệu 4-20mA và các lưu ý quan trọng khi kết nối với PLC hoặc bộ hiển thị, đảm bảo tín hiệu truyền đi ổn định và chính xác, giúp hệ thống giám sát hoạt động hiệu quả với bộ chuyển đổi áp suất này. Cảm biến SITRANS P220 7MF1567-3CA00-1AA1 với tín hiệu ra 4-20mA là loại 2 dây. Sơ đồ đấu dây cơ bản như sau:

• Chân 1 (thường được đánh dấu + hoặc 1 trên đầu nối DIN hoặc M12): Kết nối với cực dương (+) của nguồn cấp và đầu vào analog của PLC/bộ hiển thị.
• Chân 2 (thường được đánh dấu – hoặc 2): Kết nối với cực âm (-) của nguồn cấp, thông qua đầu vào analog của PLC/bộ hiển thị. Nói cách khác, cảm biến, nguồn cấp và thiết bị đọc (PLC/bộ hiển thị) được mắc nối tiếp. Lưu ý quan trọng:
• Nguồn cấp: Điện áp nguồn cấp cho cảm biến thường là 10-30VDC. Kiểm tra thông số cụ thể trên datasheet.
• Dây dẫn: Sử dụng dây dẫn có vỏ bọc chống nhiễu, đặc biệt khi truyền tín hiệu đi xa. Nối đất vỏ bọc chống nhiễu tại một đầu (thường là phía PLC hoặc tủ điều khiển).
• Đấu nối chắc chắn: Đảm bảo các kết nối điện được siết chặt, tiếp xúc tốt để tránh tín hiệu chập chờn hoặc mất tín hiệu.
• Cấu hình PLC/Bộ hiển thị: Trên PLC hoặc bộ hiển thị, cần cấu hình kênh đầu vào analog để đọc tín hiệu 4-20mA. Ví dụ, 4mA tương ứng với 0 bar và 20mA tương ứng với 10 bar (hoặc giá trị áp suất tối đa của dải đo).

3.4. Kiểm tra hoạt động và hiệu chuẩn (nếu cần): Các bước xác nhận cảm biến hoạt động đúng sau khi lắp đặt và những trường hợp cần thực hiện hiệu chuẩn để đảm bảo độ chính xác tối ưu trong suốt quá trình sử dụng, duy trì hiệu suất đỉnh cao của thiết bị, một bước quan trọng khi sử dụng đầu dò áp suất Siemens. Sau khi hoàn tất kết nối cơ khí và điện:

Kiểm tra lại lần cuối: Rà soát lại tất cả các kết nối, đảm bảo đúng sơ đồ và chắc chắn.

Cấp nguồn: Bật nguồn cho hệ thống.

Kiểm tra tín hiệu:

• Tại áp suất 0 bar (áp suất khí quyển), tín hiệu đầu ra phải xấp xỉ 4mA.
• Nếu có thể tạo áp suất kiểm tra (ví dụ dùng bơm tay và đồng hồ chuẩn), hãy kiểm tra tín hiệu ở một vài điểm trong dải đo. Ví dụ, ở 5 bar, tín hiệu nên là 12mA; ở 10 bar, tín hiệu nên là 20mA.

Hiệu chuẩn (Calibration): Cảm biến SITRANS P220 thường được hiệu chuẩn tại nhà máy và có độ chính xác cao. Tuy nhiên, trong một số trường hợp, việc hiệu chuẩn lại có thể cần thiết:

• Sau một thời gian dài sử dụng (ví dụ, hàng năm, tùy theo yêu cầu của hệ thống quản lý chất lượng).
• Khi có nghi ngờ về độ chính xác của cảm biến.
• Khi lắp đặt trong các ứng dụng đòi hỏi độ chính xác cực cao. Việc hiệu chuẩn cần được thực hiện bởi người có chuyên môn và thiết bị chuẩn. thanhthienphu.vn có thể tư vấn và hỗ trợ dịch vụ hiệu chuẩn nếu quý khách có nhu cầu.

4. Ứng dụng của 7MF1567-3CA00-1AA1

4.1. Ứng dụng trong ngành sản xuất công nghiệp (cơ khí, chế tạo máy, thực phẩm, dệt may): Giám sát áp suất hệ thống khí nén, thủy lực, bơm, máy ép, lò hơi, bồn chứa, đảm bảo vận hành ổn định, nâng cao chất lượng sản phẩm và giảm thiểu rủi ro, đóng góp vào sự thành công của doanh nghiệp sử dụng thiết bị đo áp suất Siemens. Trong ngành sản xuất, áp suất là một thông số vận hành quan trọng:

• Hệ thống khí nén: Giám sát áp suất đường ống chính, áp suất tại các máy sử dụng khí nén (máy CNC, dụng cụ khí nén, xy lanh) để đảm bảo đủ lực tác động và phát hiện sớm rò rỉ. Một hệ thống khí nén được giám sát tốt có thể tiết kiệm 5-15% chi phí năng lượng.
• Hệ thống thủy lực: Kiểm soát áp suất trong máy ép, máy uốn, hệ thống nâng hạ để đảm bảo lực ép chính xác, an toàn vận hành.
• Bơm và đường ống: Đo áp suất đầu vào, đầu ra của bơm để theo dõi hiệu suất, phát hiện tắc nghẽn hoặc sự cố.
• Ngành thực phẩm, đồ uống: Giám sát áp suất trong các bồn chứa, đường ống dẫn nguyên liệu, hệ thống CIP (Cleaning In Place). Vật liệu gốm của cảm biến P220 là một lợi thế vì tính trơ và dễ vệ sinh.
• Ngành dệt may: Kiểm soát áp suất hơi trong các nồi hơi, máy nhuộm, máy hoàn tất vải.

4.2. Ứng dụng trong ngành xây dựng (nhà máy, khu công nghiệp, công trình dân dụng): Kiểm soát áp suất trong hệ thống cấp thoát nước, hệ thống HVAC, phòng cháy chữa cháy, đảm bảo an toàn và tiện nghi cho công trình, nâng cao giá trị và độ tin cậy của dự án khi sử dụng cảm biến 10 bar này. Ngay cả trong lĩnh vực xây dựng và quản lý tòa nhà, cảm biến áp suất cũng đóng vai trò không thể thiếu:

• Hệ thống cấp nước: Đo áp suất nước trong đường ống của các tòa nhà cao tầng, khu dân cư để đảm bảo nước được cung cấp ổn định đến tất cả các điểm. Giám sát hoạt động của bơm tăng áp.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Đo áp suất không khí trong ống gió, áp suất nước lạnh/nóng trong hệ thống chiller, boiler để tối ưu hóa hiệu suất năng lượng và đảm bảo tiện nghi.
• Hệ thống phòng cháy chữa cháy (PCCC): Giám sát áp suất trong đường ống cứu hỏa, bình chứa nước hoặc khí chữa cháy để đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố.

4.3. Ứng dụng trong ngành năng lượng (điện lực, dầu khí, năng lượng tái tạo): Giám sát áp suất trong các đường ống dẫn môi chất, tua bin, máy phát, hệ thống làm mát, đóng góp vào việc vận hành an toàn và hiệu quả các nhà máy năng lượng, bảo vệ nguồn tài nguyên quý giá bằng cảm biến Siemens. Trong ngành năng lượng, yêu cầu về độ tin cậy và an toàn là rất cao:

• Nhà máy điện: Đo áp suất hơi nước trong lò hơi, tua bin; áp suất dầu bôi trơn, dầu điều khiển; áp suất nước làm mát.
• Ngành dầu khí: Giám sát áp suất trên các đường ống dẫn dầu, khí; áp suất trong các bình tách, bể chứa. (Lưu ý: Với các môi trường cháy nổ, cần phiên bản cảm biến có chứng nhận ATEX/IECEx phù hợp, SITRANS P220 tiêu chuẩn có thể không đáp ứng).
• Năng lượng tái tạo: Trong các nhà máy điện gió, có thể dùng để đo áp suất trong hệ thống thủy lực điều khiển cánh quạt. Trong hệ thống điện mặt trời, có thể ít ứng dụng trực tiếp hơn nhưng vẫn có thể dùng trong các hệ thống phụ trợ.

4.4. Ứng dụng trong ngành tự động hóa (lắp ráp robot, dây chuyền sản xuất tự động): Cung cấp tín hiệu phản hồi áp suất cho hệ thống điều khiển, giúp robot và máy móc hoạt động chính xác hơn, tối ưu hóa các quy trình kẹp, giữ, nâng hạ bằng khí nén hoặc thủy lực, nâng cao năng suất và độ tin cậy của dây chuyền với đầu dò áp suất này. Tự động hóa là xu hướng tất yếu, và cảm biến áp suất là một mắt xích quan trọng:

• Robot công nghiệp: Đo áp suất kẹp của tay gắp robot, đảm bảo kẹp giữ sản phẩm chắc chắn mà không làm hỏng.
• Dây chuyền lắp ráp: Kiểm soát áp suất của các xy lanh khí nén thực hiện các thao tác lắp ráp, đóng gói.
• Máy móc tự động: Cung cấp tín hiệu phản hồi áp suất cho PLC để điều khiển các cơ cấu chấp hành một cách chính xác và lặp lại. Việc sử dụng cảm biến áp suất chính xác giúp giảm lỗi sản phẩm, tăng tốc độ chu trình và nâng cao độ tin cậy chung của toàn bộ dây chuyền tự động.

4.5. Các ứng dụng tiềm năng khác và khả năng tùy biến: Với dải đo 10 bar và độ bền cao, SITRANS P220 còn phù hợp cho nhiều ứng dụng đặc thù khác, thanhthienphu.vn sẵn sàng tư vấn giải pháp tối ưu cho nhu cầu riêng của từng khách hàng, mở ra những khả năng mới cho hệ thống của bạn với thiết bị đo áp lực này. Ngoài các ngành công nghiệp chính kể trên, cảm biến áp suất SITRANS P220 10 bar còn có thể được ứng dụng trong:

• Nông nghiệp công nghệ cao: Giám sát áp suất hệ thống tưới tiêu tự động.
• Xử lý nước thải: Đo áp suất trong các đường ống, bể lọc.
• Thiết bị y tế: Một số loại máy móc y tế có thể sử dụng cảm biến áp suất để kiểm soát dòng khí hoặc chất lỏng (cần kiểm tra các chứng nhận y tế chuyên biệt).
• Phòng thí nghiệm và R&D: Dùng trong các thử nghiệm, nghiên cứu liên quan đến áp suất. Nếu quý khách hàng có những yêu cầu ứng dụng đặc thù chưa được liệt kê, đừng ngần ngại liên hệ với thanhthienphu.vn. Đội ngũ kỹ sư của chúng tôi sẽ lắng nghe và tư vấn giải pháp phù hợp nhất.

5. Khắc phục một số lỗi thường gặp với 7MF1567-3CA00-1AA1

5.1. Lỗi tín hiệu đầu ra không ổn định hoặc bằng không: Nguyên nhân phổ biến và các bước kiểm tra từ kết nối điện, nguồn cấp đến tình trạng cảm biến, giúp bạn nhanh chóng khôi phục tín hiệu và đảm bảo dữ liệu đo lường chính xác, tránh gián đoạn quy trình với máy đo áp suất công nghiệp này. Nguyên nhân có thể:

• Lỏng dây kết nối tại đầu nối cảm biến hoặc tại PLC/bộ hiển thị.
• Đứt dây dẫn tín hiệu.
• Đấu sai cực nguồn cấp hoặc tín hiệu.
• Nguồn cấp không đủ điện áp hoặc bị sự cố.
• Cảm biến bị hỏng (ít gặp hơn). Các bước kiểm tra và khắc phục:
• Kiểm tra trực quan: Quan sát các đầu nối, dây dẫn xem có bị lỏng, tuột, đứt, hoặc dấu hiệu bất thường không.
• Kiểm tra nguồn cấp: Dùng đồng hồ vạn năng đo điện áp tại hai đầu cấp nguồn cho cảm biến, đảm bảo nằm trong dải cho phép (ví dụ 10-30VDC).
• Kiểm tra đấu dây: So sánh lại với sơ đồ đấu dây chuẩn, đảm bảo đúng cực (+, -).
• Kiểm tra thông mạch dây dẫn: Nếu nghi ngờ đứt dây, dùng đồng hồ vạn năng đo thông mạch.
• Thử bằng cảm biến khác (nếu có): Nếu có một cảm biến tương tự đang hoạt động tốt, có thể thử thay thế để xác định lỗi do cảm biến hay do hệ thống.

5.2. Lỗi giá trị đo không chính xác (cao hơn hoặc thấp hơn thực tế): Các yếu tố ảnh hưởng đến độ chính xác như lỗi lắp đặt, ảnh hưởng nhiệt độ, hoặc nhu cầu hiệu chuẩn, cùng hướng dẫn xử lý để đảm bảo phép đo luôn tin cậy, giúp bạn đưa ra quyết định đúng đắn khi sử dụng bộ chuyển đổi áp suất này. Nguyên nhân có thể:

• Lắp đặt sai vị trí: Ví dụ, cảm biến bị ảnh hưởng bởi rung động mạnh, nhiệt độ quá cao hoặc quá thấp so với dải hoạt động.
• Tắc nghẽn lỗ dẫn áp suất của cảm biến do cặn bẩn.
• Ảnh hưởng của cột chất lỏng (nếu lắp đặt cảm biến ở vị trí thấp hơn hoặc cao hơn điểm đo mong muốn mà không bù trừ).
• Cảm biến cần được hiệu chuẩn lại sau thời gian dài sử dụng.
• Nhiễu điện từ mạnh ảnh hưởng đến tín hiệu. Các bước kiểm tra và khắc phục:
• Kiểm tra vị trí lắp đặt: Đảm bảo cảm biến được lắp đúng theo khuyến cáo, tránh các yếu tố gây nhiễu.
• Kiểm tra lỗ dẫn áp suất: Nếu nghi ngờ tắc nghẽn, tháo cảm biến (sau khi đã ngắt áp suất) và vệ sinh cẩn thận. Không dùng vật nhọn chọc vào màng cảm biến.
• Xem xét yếu tố cột áp: Nếu đo áp suất chất lỏng, tính toán và bù trừ ảnh hưởng của cột áp nếu cần.
• Kiểm tra nhiễu: Đảm bảo dây tín hiệu được bọc chống nhiễu và nối đất đúng cách.
• Hiệu chuẩn: Nếu các yếu tố trên đã được kiểm tra mà giá trị vẫn sai lệch nhiều, có thể cảm biến cần được hiệu chuẩn lại. Liên hệ thanhthienphu.vn để được tư vấn.

5.3. Cảm biến không phản hồi hoặc phản hồi chậm: Phân tích các vấn đề từ nguồn cấp, kết nối đến khả năng hư hỏng bên trong cảm biến, cung cấp giải pháp tạm thời và khuyến nghị liên hệ hỗ trợ kỹ thuật chuyên sâu khi cần thiết, đảm bảo an toàn cho hệ thống với đầu dò áp suất Siemens này. Nguyên nhân có thể:

• Mất nguồn cấp hoàn toàn cho cảm biến.
• Hỏng mạch điện tử bên trong cảm biến (do quá áp, quá nhiệt, hoặc lỗi linh kiện).
• Kết nối điện chập chờn nghiêm trọng.
• Đối với phản hồi chậm: Có thể do bộ lọc tín hiệu trong PLC/bộ hiển thị được cài đặt thời gian lớn, hoặc có tắc nghẽn nhẹ trong đường dẫn áp suất. Các bước kiểm tra và khắc phục:
• Kiểm tra nguồn cấp và kết nối: Tương tự như mục 5.1.
• Kiểm tra cài đặt bộ lọc: Nếu tín hiệu phản hồi chậm, kiểm tra cài đặt thời gian lọc (filter time) trên kênh analog của PLC.
• Kiểm tra đường dẫn áp suất: Đảm bảo không có tắc nghẽn.
• Nếu đã kiểm tra các yếu tố trên mà cảm biến vẫn không phản hồi, khả năng cao là cảm biến đã bị hỏng phần cứng. Trong trường hợp này, cần thay thế cảm biến mới.

5.4. Lưu ý quan trọng để phòng tránh lỗi và tăng tuổi thọ sản phẩm: Những khuyến nghị về lắp đặt đúng cách, bảo trì định kỳ và sử dụng trong điều kiện cho phép, giúp thiết bị hoạt động bền bỉ, chính xác và tiết kiệm chi phí sửa chữa, tối đa hóa giá trị đầu tư của bạn vào thiết bị Siemens. Để cảm biến áp suất SITRANS P220 7MF1567-3CA00-1AA1 hoạt động ổn định và có tuổi thọ cao, quý kỹ sư nên lưu ý:

• Lắp đặt đúng kỹ thuật: Tuân thủ hướng dẫn của Siemens, chọn vị trí phù hợp, siết ren đúng lực.
• Tránh quá áp, quá nhiệt: Không sử dụng cảm biến vượt quá dải đo áp suất (10 bar) hoặc dải nhiệt độ hoạt động cho phép. Nếu có nguy cơ sốc áp suất, cân nhắc lắp thêm van giảm chấn.
• Bảo vệ khỏi rung động mạnh và va đập: Mặc dù cảm biến có khả năng chống rung tốt, nhưng việc giảm thiểu rung động mạnh sẽ giúp kéo dài tuổi thọ.
• Kiểm tra định kỳ: Thực hiện kiểm tra trực quan các kết nối, tình trạng dây dẫn định kỳ (ví dụ 6 tháng hoặc 1 năm một lần).
• Vệ sinh (nếu cần): Nếu làm việc trong môi trường nhiều bụi bẩn, có thể cần vệ sinh bên ngoài cảm biến.
• Tham khảo tài liệu: Luôn giữ tài liệu kỹ thuật của sản phẩm để tham khảo khi cần. Việc tuân thủ các hướng dẫn này không chỉ giúp thiết bị hoạt động tốt mà còn góp phần đảm bảo an toàn lao động và hiệu quả sản xuất. Một nghiên cứu của Reliabilityweb chỉ ra rằng các chương trình bảo trì chủ động có thể giảm chi phí bảo trì tổng thể từ 15% đến 40%.
