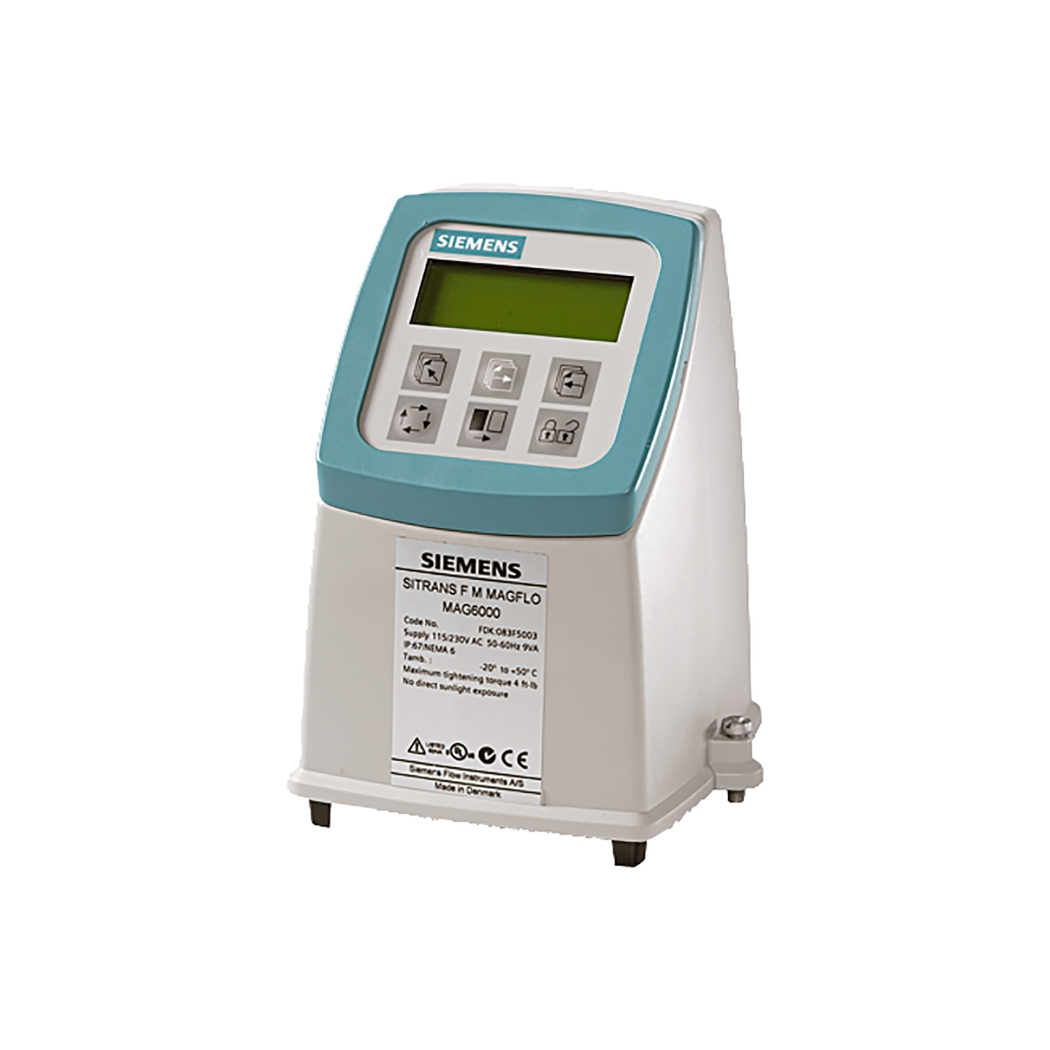

7ME6920-1AA10-1AA0 – Mặt đồng hồ lưu lượng MAG6000 115-230VAC Siemens

7ME6920-1AA10-1AA0 – Mặt đồng hồ lưu lượng MAG6000 115-230VAC Siemens là giải pháp đo lường dòng chảy chính xác và đáng tin cậy cho kỷ nguyên công nghiệp 4.0, được phân phối chính hãng bởi thanhthienphu.vn.

Hãy cùng khám phá chi tiết về bộ chuyển đổi tín hiệu lưu lượng Siemens ưu việt này, một công cụ không thể thiếu giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hiệu quả vận hành, tối ưu hóa quy trình sản xuất và khẳng định vị thế dẫn đầu trên thị trường, đồng thời đảm bảo an toàn và tiết kiệm chi phí.

1. Cấu tạo chi tiết của 7ME6920-1AA10-1AA0

• Mặt đồng hồ lưu lượng MAG6000, với mã hiệu 7ME6920-1AA10-1AA0, là một bộ chuyển đổi tín hiệu (transmitter) tiên tiến được Siemens dày công nghiên cứu và phát triển, chuyên dụng cho các cảm biến lưu lượng điện từ dòng SITRANS F M. Sản phẩm này không chỉ là một bộ phận hiển thị thông số đơn thuần mà còn là bộ não xử lý trung tâm, đảm bảo độ chính xác và độ tin cậy cao nhất cho toàn bộ hệ thống đo lường lưu lượng của quý vị. Cấu tạo của thiết bị này được tối ưu hóa cho môi trường công nghiệp, nơi đòi hỏi sự bền bỉ và khả năng làm việc liên tục.
• Vỏ ngoài của thiết bị thường được làm từ vật liệu nhôm đúc hoặc polyamide gia cường sợi thủy tinh, tùy theo phiên bản, mang lại khả năng chống chịu va đập tốt, kháng bụi và kháng nước theo các tiêu chuẩn IP cao, giúp bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi các tác nhân gây hại từ môi trường vận hành khắc nghiệt tại các nhà máy, xí nghiệp sản xuất, công trình xây dựng hay các trạm xử lý năng lượng.
• Bên trong lớp vỏ bảo vệ vững chắc là một hệ thống vi mạch điện tử phức tạp, được thiết kế với công nghệ tiên tiến nhất của Siemens. Trái tim của bộ chuyển đổi là bộ vi xử lý mạnh mẽ, có khả năng thực hiện hàng loạt các thuật toán phức tạp để chuyển đổi tín hiệu thô từ cảm biến thành các giá trị lưu lượng chính xác, đồng thời thực hiện các chức năng chẩn đoán, hiệu chuẩn và giao tiếp. Màn hình hiển thị LCD lớn, có đèn nền, cung cấp giao diện người dùng trực quan, hiển thị rõ ràng các thông số đo lường như lưu lượng tức thời, lưu lượng tổng, tốc độ dòng chảy, các cảnh báo và trạng thái hoạt động của hệ thống.
• Các phím bấm vật lý hoặc cảm ứng (tùy model cụ thể) được bố trí khoa học, cho phép người vận hành dễ dàng thao tác cài đặt, hiệu chuẩn và truy xuất dữ liệu mà không cần đến các công cụ chuyên dụng phức tạp. Một điểm nổi bật trong cấu tạo của MAG6000 là công nghệ SENSORPROM, một chip nhớ được tích hợp sẵn trong cảm biến MAGFLO, tự động tải lên bộ chuyển đổi MAG6000 các dữ liệu hiệu chuẩn gốc của nhà sản xuất và các thông số cài đặt ngay khi kết nối. Điều này giúp loại bỏ hoàn toàn nguy cơ lỗi do nhập liệu sai thông số, tiết kiệm thời gian lắp đặt và đảm bảo độ chính xác tối ưu ngay từ lần vận hành đầu tiên.
• Các cổng kết nối đa dạng như analog output (4-20mA), digital output (pulse/frequency), relay output và các tùy chọn module truyền thông như HART, PROFIBUS DP/PA, Modbus RTU, FOUNDATION Fieldbus cho phép MAG6000 dễ dàng tích hợp vào bất kỳ hệ thống điều khiển và giám sát quy trình (SCADA, PLC, DCS) nào hiện có tại doanh nghiệp của quý vị, từ đó nâng cao khả năng tự động hóa và quản lý tập trung. Sự đầu tư vào thiết kế cơ khí chắc chắn, linh kiện điện tử chất lượng cao và công nghệ phần mềm thông minh làm cho 7ME6920-1AA10-1AA0 trở thành một lựa chọn đáng tin cậy, giúp quý kỹ sư và quản lý kỹ thuật an tâm về hiệu suất và tuổi thọ của hệ thống đo lường, giảm thiểu thời gian dừng máy và chi phí bảo trì không cần thiết.

2. Các tính năng chính của 7ME6920-1AA10-1AA0

2.1. Độ chính xác đo lường vượt trội và ổn định lâu dài, nền tảng cho quyết định vận hành chính xác

Độ chính xác là yếu tố sống còn trong mọi ứng dụng đo lường công nghiệp. Mặt đồng hồ lưu lượng MAG6000 7ME6920-1AA10-1AA0 tự hào mang đến độ chính xác lên đến 0.25% giá trị đo (hoặc tốt hơn tùy thuộc vào cảm biến kết hợp), một con số ấn tượng trong ngành. Điều này đạt được nhờ vào thuật toán xử lý tín hiệu tiên tiến và khả năng tự động bù trừ các yếu tố nhiễu. Sự ổn định lâu dài của phép đo giúp quý vị kỹ sư có được dữ liệu đáng tin cậy để tối ưu hóa quy trình, kiểm soát chất lượng sản phẩm và quản lý tài nguyên hiệu quả, ví dụ như trong ngành thực phẩm và đồ uống, nơi việc kiểm soát chính xác lượng nguyên liệu đầu vào và thành phẩm đầu ra ảnh hưởng trực tiếp đến chi phí và chất lượng. Với Siemens MAG6000, nỗi lo về sai số đo lường do thiết bị cũ kỹ, lạc hậu gây ra sẽ được loại bỏ, giúp tăng năng suất và giảm lãng phí.

2.2. Giao diện người dùng trực quan, cài đặt dễ dàng và vận hành thân thiện, tiết kiệm thời gian và công sức

Đối với các kỹ sư và kỹ thuật viên điện, những người thường xuyên phải làm việc với nhiều loại thiết bị, một giao diện trực quan và quy trình cài đặt đơn giản là vô cùng quý giá. Mặt đồng hồ MAG6000 được trang bị màn hình LCD đồ họa lớn, hiển thị thông tin rõ ràng, dễ đọc ngay cả trong điều kiện ánh sáng yếu. Menu cài đặt được cấu trúc logic theo dạng cây thư mục, hỗ trợ đa ngôn ngữ (bao gồm các ngôn ngữ phổ biến), giúp người dùng dễ dàng điều hướng và cấu hình các thông số cần thiết mà không cần phải tra cứu tài liệu quá nhiều. Công nghệ SENSORPROM độc quyền của Siemens cho phép tự động tải dữ liệu hiệu chuẩn từ cảm biến, giảm thiểu đáng kể thời gian và công sức lắp đặt ban đầu, đồng thời loại bỏ nguy cơ lỗi do con người. Việc này đặc biệt hữu ích cho các chủ doanh nghiệp nhỏ và vừa muốn nhanh chóng đưa hệ thống vào hoạt động mà không tốn nhiều chi phí cho chuyên gia cài đặt.

2.3. Khả năng chẩn đoán thông minh và bảo trì tiên đoán, tối ưu hóa chi phí vận hành và giảm thiểu thời gian dừng máy

Chi phí bảo trì và thời gian dừng máy do hỏng hóc thiết bị là một trong những gánh nặng lớn của doanh nghiệp. Mặt đồng hồ lưu lượng MAG6000 7ME6920-1AA10-1AA0 tích hợp các chức năng chẩn đoán lỗi toàn diện, liên tục giám sát tình trạng hoạt động của cả bộ chuyển đổi và cảm biến. Thiết bị có thể phát hiện sớm các vấn đề tiềm ẩn như lỗi điện cực, lỗi cuộn dây từ, nhiễu tín hiệu hoặc các điều kiện vận hành bất thường. Thông tin chẩn đoán chi tiết được hiển thị trên màn hình và có thể truyền về hệ thống điều khiển trung tâm, cho phép đội ngũ kỹ thuật chủ động lên kế hoạch bảo trì, thay vì phải ứng phó bị động khi sự cố xảy ra. Điều này không chỉ giúp giảm chi phí sửa chữa đột xuất mà còn kéo dài tuổi thọ thiết bị và đảm bảo an toàn lao động, một yếu tố quan trọng mà các quản lý kỹ thuật luôn quan tâm.

2.4. Tùy chọn giao tiếp truyền thông đa dạng, linh hoạt tích hợp vào mọi hệ thống tự động hóa hiện đại

Trong kỷ nguyên công nghiệp 4.0, khả năng kết nối và trao đổi dữ liệu là yếu tố then chốt. Siemens MAG6000 cung cấp nhiều tùy chọn module truyền thông, bao gồm các chuẩn phổ biến như HART, PROFIBUS DP/PA, Modbus RTU, và FOUNDATION Fieldbus. Điều này cho phép thiết bị dễ dàng tích hợp vào các hệ thống PLC, SCADA, DCS hiện có của nhà máy, tạo điều kiện cho việc giám sát và điều khiển từ xa, thu thập dữ liệu tập trung và phân tích hiệu suất. Đối với các kỹ sư tự động hóa, tính linh hoạt này giúp đơn giản hóa việc thiết kế hệ thống, giảm chi phí tích hợp và mở ra nhiều khả năng tối ưu hóa quy trình sản xuất, đáp ứng nhu cầu cập nhật công nghệ và tăng năng lực cạnh tranh cho doanh nghiệp.

2.5. Thiết kế bền bỉ, phù hợp với môi trường công nghiệp khắc nghiệt, đảm bảo hoạt động liên tục và an toàn

Môi trường công nghiệp thường đi kèm với các yếu tố bất lợi như bụi bẩn, độ ẩm cao, rung động và nhiệt độ thay đổi. Mặt đồng hồ lưu lượng MAG6000 7ME6920-1AA10-1AA0 được thiết kế với vỏ bảo vệ chắc chắn, đạt các cấp độ bảo vệ IP67 (NEMA 4X/6), đảm bảo khả năng chống bụi và chống nước hiệu quả. Các linh kiện điện tử bên trong được lựa chọn kỹ lưỡng để chịu được dải nhiệt độ hoạt động rộng và các điều kiện vận hành khắc nghiệt. Ngoài ra, thiết bị còn có các tùy chọn phê duyệt cho khu vực nguy hiểm cháy nổ (ví dụ ATEX, FM), đáp ứng các yêu cầu an toàn lao động nghiêm ngặt trong các ngành như dầu khí, hóa chất. Sự bền bỉ này giúp giảm thiểu rủi ro hỏng hóc, đảm bảo hệ thống hoạt động liên tục, mang lại sự an tâm cho người vận hành và chủ doanh nghiệp.

Với những tính năng ưu việt này, Mặt đồng hồ lưu lượng MAG6000 7ME6920-1AA10-1AA0 Siemens thực sự là một khoản đầu tư thông minh. Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn chi tiết và sở hữu giải pháp đo lường hàng đầu này, nâng tầm hệ thống của bạn.

3. Hướng dẫn chi tiết kết nối và cài đặt 7ME6920-1AA10-1AA0

3.1. Chuẩn bị trước khi kết nối và các lưu ý an toàn quan trọng

Trước khi tiến hành bất kỳ thao tác kết nối điện nào, việc đầu tiên và quan trọng nhất là đảm bảo an toàn. Quý vị cần ngắt hoàn toàn nguồn điện cung cấp cho khu vực làm việc và tuân thủ các quy định an toàn điện hiện hành tại nhà máy hoặc công trường. Hãy chuẩn bị đầy đủ dụng cụ cần thiết như tuốc nơ vít phù hợp, kìm tuốt dây, đồng hồ vạn năng và tài liệu kỹ thuật của sản phẩm (datasheet, manual) do Siemens cung cấp. Kiểm tra mã hàng 7ME6920-1AA10-1AA0 để chắc chắn rằng sản phẩm nhận được đúng với yêu cầu đặt hàng, đặc biệt là dải điện áp hoạt động 115-230VAC. Đọc kỹ tài liệu hướng dẫn lắp đặt đi kèm thiết bị để nắm rõ các yêu cầu cụ thể về vị trí lắp đặt, khoảng cách an toàn và các điều kiện môi trường cho phép. Việc này giúp tránh các lỗi không đáng có và đảm bảo thiết bị hoạt động trong điều kiện tối ưu.

3.2. Thực hiện kết nối điện cho Mặt đồng hồ MAG6000 với nguồn và cảm biến

Mặt đồng hồ MAG6000 7ME6920-1AA10-1AA0 yêu cầu nguồn cấp xoay chiều (AC) trong dải 115V đến 230V. Việc kết nối nguồn cần được thực hiện cẩn thận theo sơ đồ đấu dây được cung cấp trong tài liệu của Siemens hoặc in trên nhãn thiết bị.

Kết nối nguồn điện: Mở nắp khoang đấu dây của bộ chuyển đổi. Xác định đúng các cọc đấu L1 (Line), N (Neutral) và PE (Protective Earth – tiếp địa). Sử dụng dây dẫn có tiết diện phù hợp, đấu nối chắc chắn và đúng cực. Việc tiếp địa đúng kỹ thuật là cực kỳ quan trọng để đảm bảo an toàn và giảm nhiễu.

Kết nối với cảm biến lưu lượng (Sensor): Mặt đồng hồ MAG6000 được thiết kế để làm việc với các cảm biến lưu lượng điện từ dòng SITRANS F M MAGFLO (ví dụ MAG 1100, MAG 3100, MAG 5100W). Cảm biến thường có cáp tín hiệu riêng. Kết nối cáp tín hiệu từ cảm biến vào các cọc tương ứng trên bộ chuyển đổi MAG6000 theo đúng sơ đồ. Các tín hiệu chính bao gồm tín hiệu điện cực (Electrode Signal) và tín hiệu cuộn dây từ (Coil Excitation). Đảm bảo các kết nối này chắc chắn và được che chắn tốt để tránh nhiễu điện từ. Công nghệ SENSORPROM sẽ tự động nhận diện cảm biến và tải dữ liệu hiệu chuẩn khi kết nối thành công.

3.3. Kết nối tín hiệu đầu ra và truyền thông (nếu có)

Sau khi kết nối nguồn và cảm biến, quý vị cần kết nối các tín hiệu đầu ra để tích hợp vào hệ thống điều khiển hoặc giám sát.

Tín hiệu Analog Output (4-20mA): Đây là tín hiệu phổ biến nhất, tỷ lệ với lưu lượng đo được. Kết nối đầu ra này tới đầu vào analog của PLC hoặc hệ thống DCS.

Tín hiệu Digital Output (Pulse/Frequency/Status): Có thể cấu hình để xuất xung tỷ lệ với lưu lượng tổng hoặc tần số tỷ lệ với lưu lượng tức thời, hoặc tín hiệu trạng thái cảnh báo.

Relay Output: Cung cấp các tiếp điểm rơ le để điều khiển cảnh báo hoặc các thiết bị ngoại vi khác.

Kết nối truyền thông: Nếu quý vị sử dụng các module truyền thông như HART, PROFIBUS, Modbus, hãy kết nối theo hướng dẫn cụ thể cho từng loại module. Điều này cho phép cấu hình, chẩn đoán và thu thập dữ liệu từ xa một cách hiệu quả.

3.4. Cài đặt các thông số cơ bản qua giao diện người dùng

Sau khi hoàn tất việc kết nối phần cứng và cấp nguồn cho thiết bị, màn hình LCD của MAG6000 sẽ khởi động. Quá trình cài đặt cơ bản bao gồm:

Ngôn ngữ hiển thị: Chọn ngôn ngữ phù hợp để dễ dàng thao tác.

Đơn vị đo lường: Cài đặt đơn vị cho lưu lượng (ví dụ: m³/h, L/s, GPM), lưu lượng tổng, đường kính ống.

Thông số cảm biến: Mặc dù SENSORPROM tự động tải nhiều thông số, quý vị có thể cần kiểm tra và xác nhận lại, hoặc nhập tay nếu sử dụng cảm biến không có SENSORPROM (trường hợp hiếm).

Cấu hình đầu ra: Cài đặt dải đo cho tín hiệu 4-20mA (ví dụ 0 m³/h tương ứng 4mA, 100 m³/h tương ứng 20mA), cấu hình chức năng cho các đầu ra số và rơ le.

4. Ứng dụng thực tiễn của 7ME6920-1AA10-1AA0

4.1. Ngành công nghiệp Nước và Xử lý nước thải (Water and Wastewater Industry): Tối ưu hóa quản lý và tiết kiệm tài nguyên Đây là một trong những lĩnh vực ứng dụng phổ biến nhất của MAG6000. Từ các nhà máy nước sạch đến các trạm xử lý nước thải đô thị và công nghiệp, việc đo lường chính xác lưu lượng nước đầu vào, nước đầu ra, nước tuần hoàn, bùn và hóa chất là vô cùng quan trọng.

• Đo lường nước thô và nước sạch: MAG6000 giúp kiểm soát lượng nước khai thác, xử lý và phân phối, đảm bảo cung cấp đủ nước cho người dân và sản xuất, đồng thời phát hiện rò rỉ, thất thoát. Ví dụ, một nhà máy nước tại Đồng Nai sử dụng MAG6000 để giám sát lưu lượng tại các điểm nút quan trọng trong mạng lưới, giúp giảm tỷ lệ thất thoát nước xuống dưới 15%, tiết kiệm hàng tỷ đồng mỗi năm.
• Quản lý nước thải: Đo lường chính xác lưu lượng nước thải đầu vào trạm xử lý, lượng bùn tuần hoàn, bùn thải và nước thải sau xử lý giúp tối ưu hóa việc sử dụng hóa chất, năng lượng cho các bể sục khí và kiểm soát chất lượng nước xả thải theo quy định môi trường.
• Đo lường hóa chất: Kiểm soát liều lượng chính xác các loại hóa chất như phèn, polymer, Javen trong quá trình xử lý nước.

4.2. Ngành công nghiệp Thực phẩm và Đồ uống (Food & Beverage Industry): Đảm bảo vệ sinh, chất lượng và hiệu quả sản xuất Trong ngành thực phẩm và đồ uống, yêu cầu về vệ sinh an toàn thực phẩm và độ chính xác trong định lượng nguyên liệu là cực kỳ khắt khe. MAG6000, khi kết hợp với các cảm biến có thiết kế vệ sinh (hygienic design) như MAG 3100P hoặc MAG 1100F, là lựa chọn lý tưởng.

• Đo lường nguyên liệu lỏng: Sữa, bia, rượu, nước giải khát, dầu ăn, siro, nước trái cây. Độ chính xác cao giúp kiểm soát chặt chẽ công thức pha trộn, giảm thiểu lãng phí nguyên liệu.
• Quy trình CIP (Cleaning In Place): Đo lường lưu lượng dung dịch tẩy rửa và nước tráng trong quá trình vệ sinh tự động đường ống và thiết bị, đảm bảo hiệu quả làm sạch và tiết kiệm hóa chất, nước. Một nhà máy sữa lớn tại Bình Dương đã ứng dụng hệ thống này, giúp giảm 20% lượng nước và hóa chất sử dụng cho CIP.
• Đo lường sản phẩm hoàn thành: Kiểm soát lượng sản phẩm đóng chai, đóng hộp, đảm bảo đúng dung tích.

4.3. Ngành công nghiệp Hóa chất và Dược phẩm (Chemical & Pharmaceutical Industries): An toàn, chính xác và tuân thủ quy định Với khả năng tương thích với nhiều loại hóa chất ăn mòn và các yêu cầu nghiêm ngặt về an toàn, MAG6000 là một công cụ đáng tin cậy.

• Đo lường axit, bazơ, dung môi: Lựa chọn vật liệu cảm biến phù hợp (ví dụ lót PTFE, điện cực Hastelloy C) kết hợp với MAG6000 cho phép đo lường an toàn và chính xác các hóa chất có tính ăn mòn cao.
• Quy trình sản xuất dược phẩm: Kiểm soát lưu lượng nước tinh khiết (WFI), dung môi và các thành phần trong sản xuất thuốc, đảm bảo chất lượng và tuân thủ các tiêu chuẩn GMP.
• Pha trộn và định lượng: Chính xác trong việc định lượng các thành phần hóa học để tạo ra sản phẩm cuối cùng.

4.4. Ngành công nghiệp Khai khoáng và Luyện kim (Mining & Metals): Bền bỉ trong môi trường khắc nghiệt Trong ngành khai khoáng, việc đo lường lưu lượng bùn, quặng lỏng và các chất lỏng chứa hạt rắn là một thách thức. MAG6000, với các cảm biến được thiết kế chuyên dụng cho môi trường mài mòn, mang lại giải pháp hiệu quả.

• Đo lường bùn quặng: Kiểm soát dòng chảy bùn trong các quy trình tuyển nổi, nghiền.
• Quản lý nước trong hầm lò: Đo lường lưu lượng nước bơm thoát từ các hầm mỏ.
• Kiểm soát dung dịch trong luyện kim: Theo dõi dòng chảy các dung dịch hóa chất trong quá trình chiết tách kim loại.

4.5. Ngành Năng lượng và các ứng dụng khác:

• Nhà máy điện: Đo lưu lượng nước làm mát, nước cấp cho lò hơi.
• Công nghiệp giấy và bột giấy: Đo lưu lượng bột giấy, nước trắng, hóa chất.
• Nông nghiệp và tưới tiêu: Quản lý lưu lượng nước tưới tiêu cho các trang trại lớn, giúp tiết kiệm nước và tối ưu hóa năng suất cây trồng. Một dự án nông nghiệp công nghệ cao tại Lâm Đồng đã ứng dụng MAG6000 để kiểm soát chính xác lượng nước và dinh dưỡng cho từng khu vực trồng, tăng sản lượng 30%. Bất kể quy mô hay lĩnh vực hoạt động, nếu quý vị đang tìm kiếm một giải pháp đo lường lưu lượng chất lỏng dẫn điện hiệu quả, chính xác và đáng tin cậy, Mặt đồng hồ lưu lượng MAG6000 7ME6920-1AA10-1AA0 Siemens từ thanhthienphu.vn là một lựa chọn không thể bỏ qua. Hãy gọi ngay 08.12.77.88.99 để được các chuyên gia của chúng tôi tư vấn giải pháp phù hợp nhất với nhu cầu cụ thể của bạn.

5. Hướng dẫn khắc phục một số lỗi thường gặp 7ME6920-1AA10-1AA0

5.1. Lỗi hiển thị trên màn hình LCD hoặc màn hình không sáng Đây là một trong những vấn đề dễ nhận biết nhất. Khi màn hình LCD của MAG6000 không hiển thị, hiển thị ký tự lạ, hoặc đèn nền không sáng, quý vị cần kiểm tra các yếu tố sau:

1. Kiểm tra nguồn cấp: Đảm bảo nguồn điện 115-230VAC đang được cấp ổn định và đúng với thông số kỹ thuật của thiết bị (7ME6920-1AA10-1AA0). Sử dụng đồng hồ vạn năng để đo điện áp tại các cọc đấu nối L1, N. Kiểm tra cầu chì (nếu có) của bộ chuyển đổi và cầu chì tổng của tủ điện cấp nguồn.
2. Kiểm tra kết nối cáp màn hình: Trong một số trường hợp hiếm, cáp kết nối từ bo mạch chính đến màn hình LCD có thể bị lỏng do rung động kéo dài. Việc này cần được thực hiện bởi người có chuyên môn sau khi đã ngắt nguồn hoàn toàn.
3. Điều kiện môi trường: Nhiệt độ môi trường quá cao hoặc quá thấp so với dải hoạt động cho phép của thiết bị có thể ảnh hưởng đến màn hình.
4. Lỗi phần cứng: Nếu các bước trên không giải quyết được vấn đề, có thể màn hình hoặc bo mạch chính đã gặp sự cố phần cứng. Trong trường hợp này, việc liên hệ nhà cung cấp hoặc trung tâm dịch vụ Siemens là cần thiết.

5.2. Giá trị lưu lượng hiển thị không chính xác hoặc bằng không (Zero Flow Reading) Khi giá trị đo không ổn định, dao động lớn, hoặc luôn hiển thị bằng không mặc dù có dòng chảy, quý vị cần xem xét các nguyên nhân:

Kiểm tra cảm biến và kết nối cảm biến:

• Đường ống không đầy chất lỏng (Empty Pipe): Đây là nguyên nhân phổ biến. Lưu lượng kế điện từ chỉ hoạt động chính xác khi đường ống hoàn toàn chứa đầy chất lỏng dẫn điện. Kiểm tra xem có bọt khí trong đường ống không, hoặc mức chất lỏng có đủ ngập cảm biến không. Một số model MAG6000 có chức năng phát hiện ống rỗng, hãy kiểm tra cài đặt này.
• Kết nối cáp tín hiệu cảm biến: Đảm bảo cáp tín hiệu từ cảm biến (sensor) đến bộ chuyển đổi MAG6000 được kết nối chắc chắn, đúng cực và không bị đứt ngầm hoặc chập chờn. Kiểm tra tình trạng tiếp xúc của các đầu nối.
• Lỗi điện cực cảm biến: Điện cực có thể bị bám bẩn, đóng cặn (scaling) hoặc bị ăn mòn, đặc biệt khi đo các chất lỏng có tính chất phức tạp. Thực hiện vệ sinh điện cực theo hướng dẫn của nhà sản xuất.
• Lỗi cuộn dây từ của cảm biến: Kiểm tra điện trở cuộn dây từ theo thông số kỹ thuật trong tài liệu.

Kiểm tra cài đặt thông số:

• Hệ số K của cảm biến (K-factor): Đảm bảo hệ số K được nhập chính xác. Với công nghệ SENSORPROM, thông số này thường được tự động tải lên, nhưng cần kiểm tra lại.
• Đường kính ống (Pipe Diameter): Sai lệch đường kính ống cài đặt so với thực tế sẽ dẫn đến sai số đo.
• Điểm Zero (Zero Point Adjustment): Thực hiện lại quy trình hiệu chuẩn điểm Zero khi không có dòng chảy qua ống để đảm bảo độ chính xác.

Nhiễu điện từ (EMI): Các nguồn nhiễu mạnh gần khu vực lắp đặt cảm biến hoặc bộ chuyển đổi (biến tần, động cơ lớn, cáp hàn) có thể ảnh hưởng đến tín hiệu. Đảm bảo việc nối đất và che chắn đúng kỹ thuật.

5.3. Thiết bị báo lỗi cụ thể trên màn hình (Error Codes) Mặt đồng hồ MAG6000 có hệ thống chẩn đoán thông minh và sẽ hiển thị các mã lỗi cụ thể khi phát hiện sự cố. Ví dụ: lỗi điện cực, lỗi cuộn dây, lỗi bộ nhớ, lỗi giao tiếp.

• Tra cứu mã lỗi: Tham khảo tài liệu hướng dẫn sử dụng của Siemens MAG6000 để hiểu ý nghĩa của từng mã lỗi và các bước khắc phục được khuyến nghị.
• Thực hiện theo hướng dẫn: Ví dụ, nếu báo lỗi điện cực, có thể cần vệ sinh điện cực hoặc kiểm tra cáp tín hiệu. Nếu báo lỗi bộ nhớ, có thể cần khởi động lại thiết bị hoặc liên hệ hỗ trợ kỹ thuật.
• Ghi lại thông tin lỗi: Trước khi thực hiện bất kỳ thao tác nào, hãy ghi lại chính xác mã lỗi và các thông số hiển thị để cung cấp cho đội ngũ hỗ trợ kỹ thuật nếu cần.

5.4. Vấn đề với tín hiệu đầu ra (Analog/Digital Output Issues) Nếu tín hiệu 4-20mA hoặc các tín hiệu số không hoạt động đúng, hoặc không có tín hiệu:

1. Kiểm tra cấu hình đầu ra: Đảm bảo các đầu ra đã được cấu hình đúng trong menu cài đặt của MAG6000 (dải đo, chức năng).
2. Kiểm tra kết nối dây: Kiểm tra dây dẫn tín hiệu từ MAG6000 đến thiết bị nhận (PLC, DCS) có bị đứt, lỏng hoặc đấu sai cực không.
3. Kiểm tra thiết bị nhận: Đảm bảo đầu vào của PLC hoặc thiết bị ghi nhận không bị lỗi.
4. Sử dụng thiết bị đo kiểm: Dùng ampe kế để đo dòng mA trực tiếp tại đầu ra của MAG6000, hoặc dùng bộ giả lập tín hiệu để kiểm tra thiết bị nhận.
