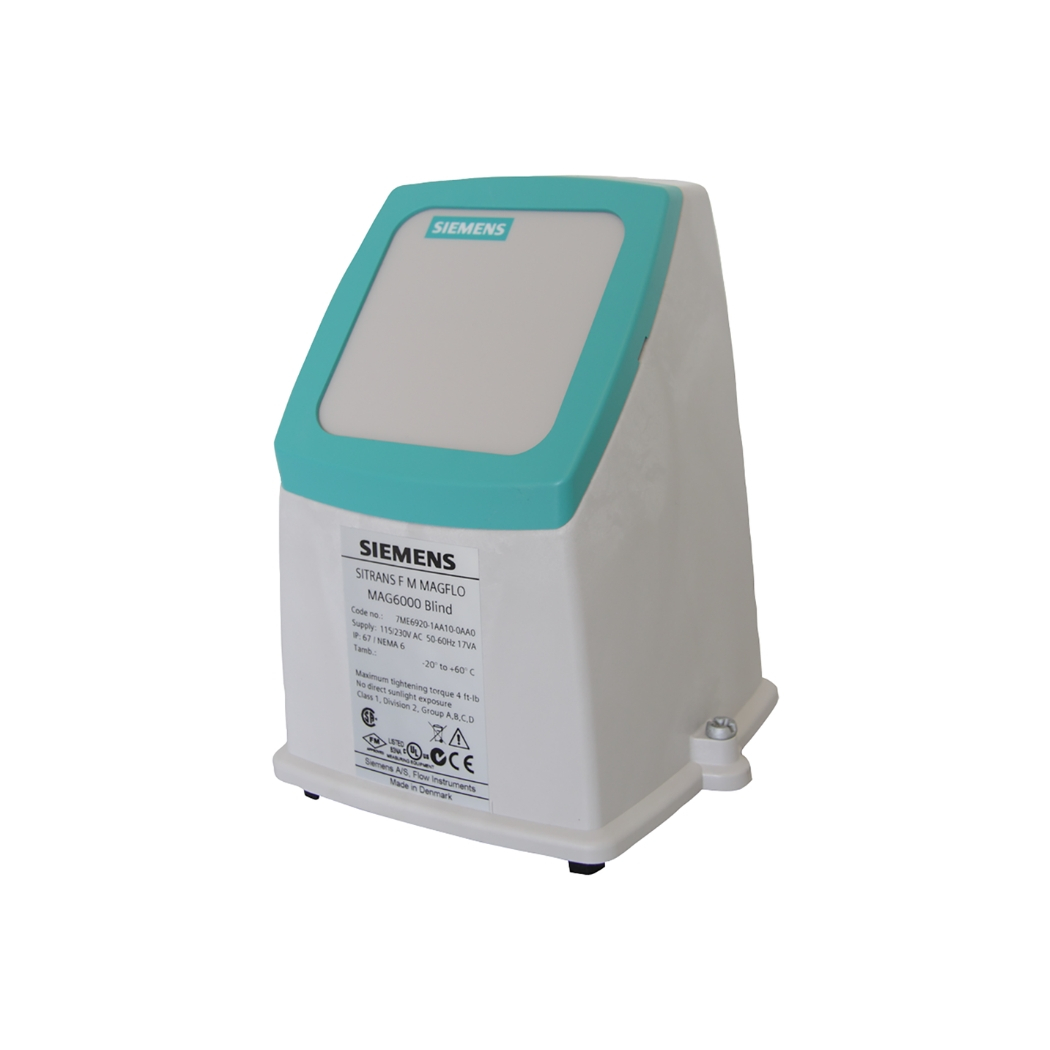

7ME6920-1AA10-0AA0 – Mặt đồng hồ lưu lượng MAG6000 không màn hình Siemens Là Giải Pháp Đo Lường Chính Xác, Vận Hành Bền Bỉ Cho Tương Lai Công Nghiệp.
Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp toàn diện để bạn làm chủ công nghệ đo lường hiện đại này, nâng tầm quy trình sản xuất và kiểm soát lưu lượng chất lỏng.
1. Cấu tạo sản phẩm 7ME6920-1AA10-0AA0
Về cơ bản, cấu tạo của bộ chuyển đổi tín hiệu MAG6000 không màn hình Siemens 7ME6920-1AA10-0AA0 bao gồm các thành phần cốt lõi sau:
- Vỏ bảo vệ (Enclosure): Được chế tạo từ vật liệu hợp kim nhôm đúc hoặc polyamide (tùy theo phiên bản cụ thể và môi trường lắp đặt), vỏ bảo vệ của MAG6000 đảm bảo độ bền cơ học cao, khả năng chống chịu va đập và các điều kiện môi trường công nghiệp khắc nghiệt. Thiết kế vỏ thường đạt các cấp độ bảo vệ như IP67 (theo tiêu chuẩn IEC 60529), cho phép thiết bị hoạt động ổn định ngay cả trong môi trường bụi bẩn và ẩm ướt, thậm chí có khả năng chịu được ngâm nước tạm thời. Đối với các ứng dụng yêu cầu cao hơn, có thể có các tùy chọn vỏ đạt chuẩn IP68. Điều này đặc biệt quan trọng đối với các kỹ sư làm việc trong ngành xử lý nước thải hoặc các nhà máy có môi trường sản xuất ẩm thấp.
- Bo mạch điện tử trung tâm (Main Electronics Board): Đây là trái tim của thiết bị, chứa đựng bộ vi xử lý mạnh mẽ và các thuật toán xử lý tín hiệu số tiên tiến SENSORPROM. Công nghệ SENSORPROM của Siemens cho phép lưu trữ toàn bộ dữ liệu hiệu chuẩn của cảm biến lưu lượng (sensor) và các thông số cài đặt của bộ chuyển đổi (transmitter) ngay trên một chip nhớ EEPROM tích hợp. Điều này mang lại lợi ích to lớn khi cần thay thế cảm biến hoặc bộ chuyển đổi: quá trình lắp đặt và cấu hình lại diễn ra nhanh chóng, dễ dàng mà không cần hiệu chuẩn lại từ đầu, giảm thiểu thời gian dừng máy và đảm bảo tính liên tục của phép đo. Đây là một yếu tố then chốt giúp các kỹ sư bảo trì và quản lý kỹ thuật tối ưu hóa thời gian làm việc và nâng cao hiệu suất của hệ thống.
- Khối đầu cuối kết nối (Terminal Block): Cung cấp các điểm đấu nối rõ ràng và an toàn cho dây tín hiệu từ cảm biến lưu lượng, dây nguồn cấp, và các dây tín hiệu đầu ra (analog, xung, trạng thái) cũng như các giao tiếp truyền thông. Thiết kế khối đầu cuối thường tuân thủ các tiêu chuẩn công nghiệp, dễ dàng cho việc lắp đặt và bảo trì. Các kỹ thuật viên điện sẽ đánh giá cao sự tiện lợi và an toàn khi thao tác với các kết nối này.
- Mô-đun giao tiếp (Communication Module – tùy chọn): Mặc dù là phiên bản không màn hình, 7ME6920-1AA10-0AA0 vẫn hỗ trợ đa dạng các chuẩn giao tiếp công nghiệp thông qua các mô-đun cắm thêm. Các chuẩn phổ biến bao gồm HART, PROFIBUS PA/DP, Modbus RTU/ASCII, Foundation Fieldbus. Khả năng tích hợp này cho phép thiết bị dễ dàng kết nối và trao đổi dữ liệu với các hệ thống điều khiển quá trình (PCS), hệ thống giám sát và thu thập dữ liệu (SCADA), hoặc các bộ lập trình logic (PLC) từ nhiều nhà sản xuất khác nhau. Điều này mang lại sự linh hoạt tối đa cho các kỹ sư tự động hóa khi thiết kế và mở rộng hệ thống.
- Nguồn cấp (Power Supply): Thiết bị hỗ trợ dải điện áp đầu vào rộng, thường là 12-24V DC hoặc 115-230V AC, phù hợp với hầu hết các tiêu chuẩn nguồn điện công nghiệp trên toàn cầu, bao gồm cả Việt Nam. Việc lựa chọn nguồn cấp phù hợp giúp đảm bảo hoạt động ổn định và an toàn cho thiết bị.
2. Các tính năng chính của 7ME6920-1AA10-0AA0
- Độ chính xác đo lường vượt trội: Một trong những yếu tố then chốt quyết định chất lượng của một thiết bị đo lưu lượng chính là độ chính xác. MAG6000, khi kết hợp với các cảm biến lưu lượng tương thích của dòng SITRANS F M (ví dụ MAG 1100, MAG 3100, MAG 5100W), đạt được độ chính xác đo lường rất cao, thường là ±0.2% hoặc ±0.4% giá trị đo (tùy thuộc vào loại cảm biến và điều kiện vận hành). Độ chính xác này được duy trì ổn định trong dải đo rộng, giúp kiểm soát quy trình sản xuất một cách chặt chẽ, giảm thiểu thất thoát nguyên vật liệu và đảm bảo chất lượng sản phẩm đầu ra. Đối với các ngành như thực phẩm và đồ uống hay hóa chất, nơi mà sự chính xác trong pha trộn và định lượng là tối quan trọng, tính năng này mang lại giá trị vô cùng to lớn, giúp các doanh nghiệp vừa và nhỏ nâng cao năng lực cạnh tranh.
- Công nghệ SENSORPROM độc quyền: Như đã đề cập ở phần cấu tạo, công nghệ SENSORPROM là một điểm nhấn công nghệ của Siemens. Khi một cảm biến SITRANS F M được kết nối lần đầu với bộ chuyển đổi MAG6000, tất cả thông tin hiệu chuẩn của cảm biến (bao gồm kích thước, vật liệu lót, vật liệu điện cực, hệ số K) sẽ tự động được tải lên và lưu trữ trong bộ nhớ EEPROM của bộ chuyển đổi. Ngược lại, thông số cài đặt của bộ chuyển đổi cũng được lưu trên cảm biến. Điều này tạo ra một hệ thống plug-and-play thực sự. Trong trường hợp cần thay thế cảm biến hoặc bộ chuyển đổi, kỹ thuật viên chỉ cần thực hiện thao tác vật lý, hệ thống sẽ tự động nhận diện và cấu hình, không cần các bước cài đặt thủ công phức tạp hay hiệu chuẩn lại tại hiện trường. Tính năng này giúp giảm đáng kể thời gian dừng máy (downtime), tiết kiệm chi phí nhân công bảo trì và đảm bảo tính toàn vẹn của dữ liệu đo lường. Các quản lý kỹ thuật (36-45 tuổi) với áp lực về hiệu quả và độ bền sẽ đặc biệt đánh giá cao lợi ích này.
- Khả năng chẩn đoán và tự giám sát tiên tiến: MAG6000 được tích hợp các chức năng chẩn đoán thông minh, liên tục giám sát tình trạng hoạt động của cả cảm biến và bộ chuyển đổi. Thiết bị có thể phát hiện sớm các vấn đề tiềm ẩn như lỗi điện cực, lỗi cuộn dây từ, đường ống rỗng, hoặc các bất thường trong dòng chảy. Thông tin chẩn đoán này có thể được truyền tải đến hệ thống điều khiển trung tâm thông qua các giao thức truyền thông, cho phép đội ngũ vận hành chủ động lên kế hoạch bảo trì, ngăn ngừa sự cố bất ngờ và đảm bảo an toàn cho hệ thống. Theo một nghiên cứu của ARC Advisory Group, việc áp dụng các chiến lược bảo trì dựa trên tình trạng (Condition-Based Maintenance) có thể giảm chi phí bảo trì từ 25% đến 30%.
Hỗ trợ đa dạng giao thức truyền thông: Sự linh hoạt trong kết nối là một yêu cầu quan trọng trong môi trường công nghiệp hiện đại. 7ME6920-1AA10-0AA0, thông qua các mô-đun tùy chọn, hỗ trợ hầu hết các chuẩn giao tiếp phổ biến như:
- HART (Highway Addressable Remote Transducer): Cho phép truyền tải dữ liệu số trên cùng đường dây tín hiệu analog 4-20mA, hỗ trợ cấu hình, chẩn đoán và hiệu chuẩn từ xa.
- PROFIBUS PA/DP: Các chuẩn fieldbus mạnh mẽ, được sử dụng rộng rãi trong các hệ thống tự động hóa quá trình và tự động hóa nhà máy của Siemens cũng như nhiều hãng khác.
- Modbus RTU/ASCII: Một chuẩn giao tiếp nối tiếp phổ biến, đơn giản và dễ tích hợp.
- Foundation Fieldbus: Một chuẩn fieldbus khác, cung cấp khả năng điều khiển phân tán và tích hợp chức năng cao. Khả năng này đảm bảo MAG6000 có thể dễ dàng hòa nhập vào bất kỳ kiến trúc hệ thống điều khiển nào, từ các hệ thống PLC đơn giản đến các hệ thống DCS phức tạp, giúp các kỹ sư điện và tự động hóa không phải lo lắng về vấn đề tương thích.
Đầu ra tín hiệu linh hoạt: Ngoài các giao tiếp số, MAG6000 còn cung cấp các đầu ra tín hiệu tiêu chuẩn như:
- Analog Output: Tín hiệu dòng 4-20mA, tỷ lệ với lưu lượng đo được, dễ dàng kết nối với các bộ hiển thị, bộ ghi hoặc đầu vào analog của PLC.
- Pulse/Frequency Output: Tín hiệu xung tỷ lệ với tổng lưu lượng hoặc tần số tỷ lệ với lưu lượng tức thời, thường được sử dụng cho các ứng dụng đếm tổng hoặc các bộ điều khiển yêu cầu tín hiệu tần số.
- Relay Output (Status Output): Các tiếp điểm rơle có thể được cấu hình để cảnh báo các trạng thái như lỗi thiết bị, giới hạn lưu lượng cao/thấp, phát hiện đường ống rỗng, hoặc điều khiển hướng dòng chảy. Điều này tăng cường khả năng kiểm soát và giám sát an toàn cho hệ thống.
Thiết kế bền bỉ, phù hợp môi trường công nghiệp: Với vỏ bảo vệ chắc chắn (IP67/NEMA 4X/6), MAG6000 có khả năng hoạt động ổn định trong các điều kiện môi trường khắc nghiệt như bụi bẩn, độ ẩm cao, rung động và nhiệt độ thay đổi. Điều này đặc biệt quan trọng cho các ứng dụng trong ngành xây dựng (nhà máy, khu công nghiệp) và ngành năng lượng (điện lực, dầu khí), nơi thiết bị thường xuyên phải đối mặt với các yếu tố môi trường không thuận lợi.
Chức năng Batch Control (Điều khiển theo mẻ – tùy chọn): Một số phiên bản MAG6000 có thể được trang bị chức năng điều khiển theo mẻ, cho phép định lượng chính xác một lượng chất lỏng cài đặt trước. Tính năng này rất hữu ích trong các ngành sản xuất thực phẩm, đồ uống, hóa chất, dược phẩm, nơi việc đóng rót hoặc pha trộn theo công thức chính xác là yêu cầu bắt buộc.
3. Hướng dẫn kết nối 7ME6920-1AA10-0AA0
Bước 1: Chuẩn bị trước khi kết nối
- Kiểm tra thiết bị: Đảm bảo bộ chuyển đổi 7ME6920-1AA10-0AA0 và cảm biến lưu lượng SITRANS F M tương thích (ví dụ MAG 5000/6000 transmitter kết hợp với sensor MAG 1100, MAG 3100, MAG 5100W). Kiểm tra tình trạng vật lý của thiết bị, đảm bảo không có hư hỏng trong quá trình vận chuyển.
- Đọc kỹ tài liệu: Nghiên cứu sơ đồ đấu dây (wiring diagram) trong tài liệu hướng dẫn lắp đặt của Siemens. Chú ý đến các yêu cầu về loại cáp, tiết diện dây, phương pháp tiếp địa, và các khuyến cáo an toàn.
- Chuẩn bị dụng cụ: Sẵn sàng các dụng cụ cần thiết như tua vít phù hợp, kìm tuốt dây, kìm bấm cos, đồng hồ vạn năng.
- Ngắt nguồn điện: Luôn đảm bảo nguồn điện cấp cho khu vực lắp đặt đã được ngắt hoàn toàn và khóa an toàn (lock-out/tag-out) trước khi tiến hành bất kỳ thao tác đấu nối nào để phòng tránh nguy cơ điện giật. An toàn lao động là ưu tiên hàng đầu.
Bước 2: Kết nối cáp tín hiệu giữa cảm biến và bộ chuyển đổi
Cáp tín hiệu giữa cảm biến lưu lượng (sensor) và bộ chuyển đổi MAG6000 (transmitter) là loại cáp đặc biệt, thường được Siemens cung cấp hoặc khuyến nghị. Việc sử dụng đúng loại cáp và kết nối chính xác các lõi dây là cực kỳ quan trọng để đảm bảo chất lượng tín hiệu và độ chính xác của phép đo.
- Xác định các đầu cuối: Bên trong bộ chuyển đổi MAG6000, mở nắp khoang đấu dây sẽ thấy các khối đầu cuối (terminals) được đánh số hoặc ký hiệu rõ ràng. Tương tự, trên cảm biến lưu lượng cũng có các điểm kết nối tương ứng.
- Đấu nối dây tín hiệu điện cực (Electrodes): Thường có hai dây tín hiệu từ hai điện cực đo của cảm biến. Kết nối chúng vào các đầu cuối tương ứng trên bộ chuyển đổi (ví dụ, thường được ký hiệu là Electrode 1 và Electrode 2).
- Đấu nối dây cuộn dây từ (Coils): Kết nối các dây cấp nguồn cho cuộn dây từ của cảm biến vào các đầu cuối tương ứng trên bộ chuyển đổi (ví dụ, Coil Drive 1 và Coil Drive 2).
- Đấu nối dây tiếp địa (Grounding/Shielding): Cáp tín hiệu thường có lớp chống nhiễu (shield). Lớp chống nhiễu này cần được kết nối đúng cách với điểm tiếp địa theo hướng dẫn của Siemens, thường là tại một đầu (phía bộ chuyển đổi) để tránh tạo vòng lặp tiếp địa (ground loop). Tiếp địa đúng cách giúp giảm thiểu ảnh hưởng của nhiễu điện từ đến tín hiệu đo. Theo nghiên cứu của IEEE (Institute of Electrical and Electronics Engineers), việc tiếp địa không đúng là một trong những nguyên nhân phổ biến gây ra lỗi đo lường trong các hệ thống công nghiệp.
- Siết chặt các đầu nối: Đảm bảo tất cả các kết nối dây được siết chặt vừa đủ để đảm bảo tiếp xúc tốt, tránh tình trạng lỏng lẻo gây ra tín hiệu chập chờn hoặc mất tín hiệu.
Bước 3: Kết nối nguồn cấp cho bộ chuyển đổi
Bộ chuyển đổi 7ME6920-1AA10-0AA0 có thể yêu cầu nguồn cấp AC (ví dụ 115/230V AC) hoặc DC (ví dụ 24V DC) tùy theo model cụ thể.
- Kiểm tra điện áp nguồn: Sử dụng đồng hồ vạn năng để xác nhận điện áp nguồn cung cấp phù hợp với yêu cầu của thiết bị được ghi trên nhãn sản phẩm hoặc tài liệu kỹ thuật.
- Đấu nối dây nguồn: Kết nối dây pha (L), dây trung tính (N) và dây tiếp địa bảo vệ (PE) (đối với nguồn AC) hoặc dây dương (+) và dây âm (-) (đối với nguồn DC) vào các đầu cuối cấp nguồn tương ứng trên bộ chuyển đổi. Việc kết nối đúng dây tiếp địa bảo vệ là rất quan trọng cho an toàn điện.
- Sử dụng cầu chì/CB bảo vệ: Nên lắp đặt cầu chì hoặc aptomat (CB) phù hợp phía trước nguồn cấp cho bộ chuyển đổi để bảo vệ thiết bị khỏi quá dòng hoặc ngắn mạch.
Bước 4: Kết nối các đầu ra tín hiệu và giao tiếp truyền thông (nếu có)
- Đầu ra analog 4-20mA: Nếu sử dụng, kết nối hai dây của tín hiệu này đến đầu vào analog của PLC, bộ ghi, hoặc bộ hiển thị. Chú ý đến cực tính và trở kháng vòng lặp theo yêu cầu.
- Đầu ra xung/tần số: Kết nối đến các đầu vào đếm xung (counter input) hoặc đầu vào tần số của thiết bị điều khiển.
- Đầu ra rơle (trạng thái): Kết nối các tiếp điểm rơle (thường là NO/NC) đến các mạch cảnh báo hoặc điều khiển tương ứng.
- Giao tiếp truyền thông (HART, Profibus, Modbus, etc.): Nếu sử dụng mô-đun giao tiếp, thực hiện đấu nối theo chuẩn của từng loại giao tiếp. Ví dụ, với Profibus DP, cần sử dụng cáp Profibus chuyên dụng và kết nối đúng các chân A, B. Với HART, tín hiệu số được chồng lên đường dây 4-20mA.
Bước 5: Hoàn tất và kiểm tra
- Kiểm tra lại toàn bộ kết nối: Rà soát kỹ lưỡng tất cả các điểm đấu nối, đảm bảo không có dây nào bị lỏng, chạm chập, hoặc đấu sai vị trí.
- Đóng nắp bảo vệ: Đảm bảo tất cả các nắp đậy của khoang đấu dây được đóng kín và siết chặt đúng cách để duy trì cấp độ bảo vệ IP của thiết bị.
- Cấp nguồn và cấu hình (nếu cần): Sau khi chắc chắn mọi thứ đã đúng, tiến hành cấp nguồn cho thiết bị. Do đây là phiên bản không màn hình, việc cấu hình các thông số ban đầu (như dải đo, đơn vị, các thông số đầu ra) sẽ cần được thực hiện thông qua phần mềm chuyên dụng (ví dụ SIMATIC PDM) kết nối qua giao tiếp HART hoặc fieldbus, hoặc sử dụng thiết bị cầm tay. Tham khảo tài liệu của Siemens để biết quy trình cấu hình chi tiết.
- Kiểm tra hoạt động: Sau khi cấu hình, cho chất lỏng chảy qua cảm biến và quan sát giá trị đọc được trên hệ thống SCADA/HMI hoặc thông qua phần mềm để xác nhận thiết bị hoạt động chính xác.
4. Ứng dụng của 7ME6920-1AA10-0AA0
Ngành Quản lý Nước và Xử lý Nước thải (chiếm tỷ trọng lớn trong nhu cầu):
- Đo lường nước sạch: Tại các nhà máy nước, trạm bơm cấp nước, MAG6000 được sử dụng để đo lường chính xác lượng nước đầu vào, nước thành phẩm cung cấp cho mạng lưới, giúp quản lý hiệu quả nguồn tài nguyên nước và tính toán lượng nước thất thoát. Ví dụ, một nhà máy nước tại Bình Dương có thể sử dụng hàng chục điểm đo MAG6000 để giám sát toàn bộ quy trình.
- Đo lường nước thải: Trong các nhà máy xử lý nước thải công nghiệp và đô thị, việc đo lưu lượng nước thải đầu vào, nước thải sau xử lý, và lưu lượng bùn là cực kỳ quan trọng để đánh giá hiệu quả xử lý và tuân thủ các quy định về môi trường. MAG6000 với các tùy chọn vật liệu lót và điện cực chống ăn mòn (ví dụ lót Hard Rubber, điện cực Hastelloy C) rất phù hợp cho các môi trường khắc nghiệt này. Thông tin từ Cục Quản lý tài nguyên nước cho thấy việc giám sát chặt chẽ xả thải là yêu cầu bắt buộc.
- Quản lý mạng lưới phân phối: Đo lưu lượng tại các điểm nút quan trọng trong mạng lưới cấp nước hoặc thoát nước giúp phát hiện rò rỉ và tối ưu hóa áp lực mạng.
Ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may, Hóa chất):
- Công nghiệp thực phẩm và đồ uống: Đo lường lưu lượng các nguyên liệu lỏng như sữa, bia, nước giải khát, dầu ăn trong các công đoạn pha trộn, chiết rót. Các phiên bản MAG6000 với cảm biến đạt chuẩn vệ sinh (ví dụ MAG 1100F) là lựa chọn tối ưu. Việc kiểm soát chính xác giúp đảm bảo chất lượng đồng đều của sản phẩm.
- Công nghiệp hóa chất: Đo lường lưu lượng các loại hóa chất, axit, bazơ trong các quy trình sản xuất. Cần lựa chọn vật liệu cảm biến phù hợp với tính chất ăn mòn của môi chất. Ví dụ, trong sản xuất phân bón hoặc chất tẩy rửa, MAG6000 giúp định lượng chính xác các thành phần.
- Công nghiệp dệt may: Đo lường lưu lượng nước và hóa chất sử dụng trong các công đoạn nhuộm, giặt, hoàn tất vải. Việc kiểm soát này không chỉ đảm bảo chất lượng sản phẩm mà còn giúp tối ưu hóa việc sử dụng tài nguyên và giảm thiểu tác động môi trường.
- Hệ thống làm mát và HVAC: Đo lưu lượng nước làm mát trong các hệ thống giải nhiệt cho máy móc, thiết bị hoặc trong các hệ thống điều hòa không khí trung tâm (HVAC) của các tòa nhà, nhà xưởng.
Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng):
- Cung cấp nước cho công trường: Đo lưu lượng nước sử dụng tại các công trường xây dựng lớn.
- Hệ thống phòng cháy chữa cháy: Giám sát lưu lượng nước trong các hệ thống sprinkler.
- Trạm trộn bê tông: Đo lường chính xác lượng nước sử dụng trong quá trình trộn bê tông, ảnh hưởng trực tiếp đến chất lượng bê tông thành phẩm. Theo tiêu chuẩn TCVN 4453:1995 về bê tông nặng, tỷ lệ nước/xi măng là yếu tố then chốt.
Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):
- Nhà máy nhiệt điện: Đo lưu lượng nước cấp cho lò hơi, nước làm mát cho bình ngưng.
- Khai thác dầu khí: Đo lưu lượng nước được bơm ép vào vỉa để tăng cường thu hồi dầu.
- Sản xuất năng lượng tái tạo: Ví dụ, trong các nhà máy sản xuất ethanol sinh học, đo lưu lượng các dòng nguyên liệu và sản phẩm.
Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):
- Hệ thống làm mát cho robot và máy móc: Đo lưu lượng dung dịch làm mát tuần hoàn.
- Các quy trình phụ trợ yêu cầu kiểm soát dòng chảy: Bất kỳ dây chuyền nào có sử dụng chất lỏng cần được kiểm soát lưu lượng đều có thể ứng dụng MAG6000, từ đó tích hợp vào hệ thống điều khiển tự động chung.
5. Khắc phục một số lỗi thường gặp với 7ME6920-1AA10-0AA0
Lỗi 1: Không có tín hiệu đầu ra hoặc giá trị đo bằng không (Zero Flow Reading despite Flow)
Nguyên nhân có thể:
- Mất nguồn cấp cho bộ chuyển đổi hoặc cảm biến.
- Đứt dây hoặc lỏng kết nối cáp tín hiệu giữa cảm biến và bộ chuyển đổi.
- Cảm biến bị hỏng (ví dụ, cuộn dây từ bị lỗi).
- Bộ chuyển đổi bị lỗi.
- Đường ống hoàn toàn rỗng (nếu chức năng phát hiện ống rỗng được kích hoạt và cấu hình để báo lỗi hoặc đưa ra giá trị 0).
- Cấu hình dải đo không phù hợp (ví dụ, lưu lượng thực tế quá nhỏ so với dải đo cài đặt).
Hướng dẫn khắc phục:
- Kiểm tra nguồn cấp: Dùng đồng hồ vạn năng kiểm tra điện áp tại các đầu cuối cấp nguồn của bộ chuyển đổi. Đảm bảo đúng giá trị yêu cầu.
- Kiểm tra cáp tín hiệu: Kiểm tra kỹ lưỡng các kết nối cáp giữa cảm biến và bộ chuyển đổi. Siết lại các đầu nối nếu lỏng. Kiểm tra thông mạch của cáp.
- Kiểm tra cảm biến: Sử dụng SIMATIC PDM hoặc công cụ tương thích để đọc trạng thái chẩn đoán của cảm biến. Siemens cung cấp các giá trị điện trở cuộn dây chuẩn, có thể đo kiểm tra (cần ngắt nguồn và tháo cáp).
- Kiểm tra bộ chuyển đổi: Quan sát các đèn LED trạng thái trên bộ chuyển đổi (nếu có) hoặc thông qua phần mềm chẩn đoán.
- Kiểm tra tình trạng đường ống: Đảm bảo đường ống luôn đầy chất lỏng tại vị trí lắp đặt cảm biến.
- Kiểm tra cấu hình: Xem lại các thông số cài đặt trên bộ chuyển đổi, đặc biệt là dải đo, điểm zero.
Lỗi 2: Giá trị đo không ổn định, dao động mạnh (Unstable or Fluctuating Reading)
Nguyên nhân có thể:
- Nhiễu điện từ (EMI) mạnh trong khu vực lắp đặt.
- Tiếp địa không tốt hoặc có vòng lặp tiếp địa.
- Bọt khí hoặc chất rắn lơ lửng trong dòng chảy với nồng độ cao và thay đổi.
- Rung động cơ học mạnh tác động lên cảm biến hoặc bộ chuyển đổi.
- Lớp phủ dẫn điện hình thành trên điện cực (đối với một số loại chất lỏng).
- Lưu lượng dòng chảy thực tế không ổn định (ví dụ, do bơm hoạt động không đều).
Hướng dẫn khắc phục:
- Kiểm tra nhiễu: Xem xét các nguồn gây nhiễu gần đó (biến tần, động cơ lớn, máy hàn). Sử dụng cáp có vỏ bọc chống nhiễu tốt, đảm bảo vỏ bọc được tiếp địa đúng cách.
- Kiểm tra tiếp địa: Rà soát lại hệ thống tiếp địa của cảm biến, bộ chuyển đổi và cáp tín hiệu. Đảm bảo tuân thủ khuyến cáo của Siemens.
- Kiểm tra chất lỏng: Nếu nghi ngờ có bọt khí, xem xét lắp đặt cảm biến ở vị trí thẳng đứng với dòng chảy hướng lên hoặc sử dụng bộ tách khí.
- Giảm rung động: Gia cố vị trí lắp đặt cảm biến. Sử dụng các biện pháp chống rung nếu cần.
- Vệ sinh điện cực: Nếu có lớp phủ, cần có quy trình vệ sinh điện cực định kỳ (tham khảo hướng dẫn của Siemens cho từng loại cảm biến và môi chất). Một số cảm biến có chức năng tự làm sạch điện cực.
- Kiểm tra hệ thống đường ống và bơm: Đảm bảo dòng chảy ổn định trước khi vào cảm biến.
Lỗi 3: Giá trị đo không chính xác (Inaccurate Reading)
Nguyên nhân có thể:
- Cấu hình sai các thông số của cảm biến trong bộ chuyển đổi (ví dụ, kích thước ống, hệ số K).
- Cảm biến lắp đặt không đúng cách (ví dụ, không đủ đoạn ống thẳng aguas thượng lưu và hạ lưu, ống không đầy). Theo tiêu chuẩn ISO 5167, yêu cầu về đoạn ống thẳng là rất quan trọng cho độ chính xác của nhiều loại lưu lượng kế.
- Môi chất có độ dẫn điện quá thấp (dưới ngưỡng tối thiểu yêu cầu, thường là 5 µS/cm).
- Sự thay đổi lớn về nhiệt độ hoặc áp suất của môi chất so với điều kiện hiệu chuẩn mà không được bù trừ (ít ảnh hưởng đến nguyên lý điện từ nhưng có thể ảnh hưởng đến các yếu tố khác).
- Bộ chuyển đổi hoặc cảm biến cần hiệu chuẩn lại.
Hướng dẫn khắc phục:
- Kiểm tra cấu hình: Sử dụng phần mềm, đối chiếu các thông số cài đặt với thông số thực tế của cảm biến và ứng dụng. Đặc biệt là thông số SENSORPROM.
- Kiểm tra lắp đặt: Đảm bảo cảm biến được lắp theo đúng khuyến cáo của Siemens về vị trí, hướng dòng chảy, và chiều dài đoạn ống thẳng cần thiết (thường là 5D thượng lưu và 2D hạ lưu, D là đường kính ống).
- Kiểm tra độ dẫn điện của môi chất: Nếu nghi ngờ, cần kiểm tra lại độ dẫn điện.
- Hiệu chuẩn: Nếu các yếu tố trên đều đúng mà giá trị vẫn sai lệch nhiều, có thể cần hiệu chuẩn lại thiết bị bằng thiết bị chuẩn hoặc gửi về trung tâm dịch vụ của Siemens hoặc nhà cung cấp như thanhthienphu.vn.
Lỗi 4: Mất giao tiếp truyền thông (Communication Failure)
Nguyên nhân có thể:
- Lỗi cáp truyền thông (đứt, chập, kết nối lỏng).
- Cấu hình sai địa chỉ thiết bị, tốc độ baud, hoặc các thông số giao tiếp khác.
- Lỗi mô-đun giao tiếp trên bộ chuyển đổi.
- Sự cố từ phía master (PLC/SCADA).
- Thiếu điện trở đầu cuối (terminating resistor) trong mạng fieldbus (ví dụ Profibus).
Hướng dẫn khắc phục:
- Kiểm tra cáp: Kiểm tra vật lý cáp truyền thông và các đầu nối.
- Kiểm tra cấu hình: Xác minh lại các thông số cài đặt giao tiếp trên cả bộ chuyển đổi và hệ thống master.
- Kiểm tra mô-đun: Thử thay thế mô-đun giao tiếp nếu có sẵn mô-đun dự phòng.
- Kiểm tra hệ thống master: Chẩn đoán lỗi từ phía PLC/SCADA.
- Kiểm tra điện trở đầu cuối: Đảm bảo có điện trở đầu cuối phù hợp được lắp ở hai đầu của bus truyền thông.
