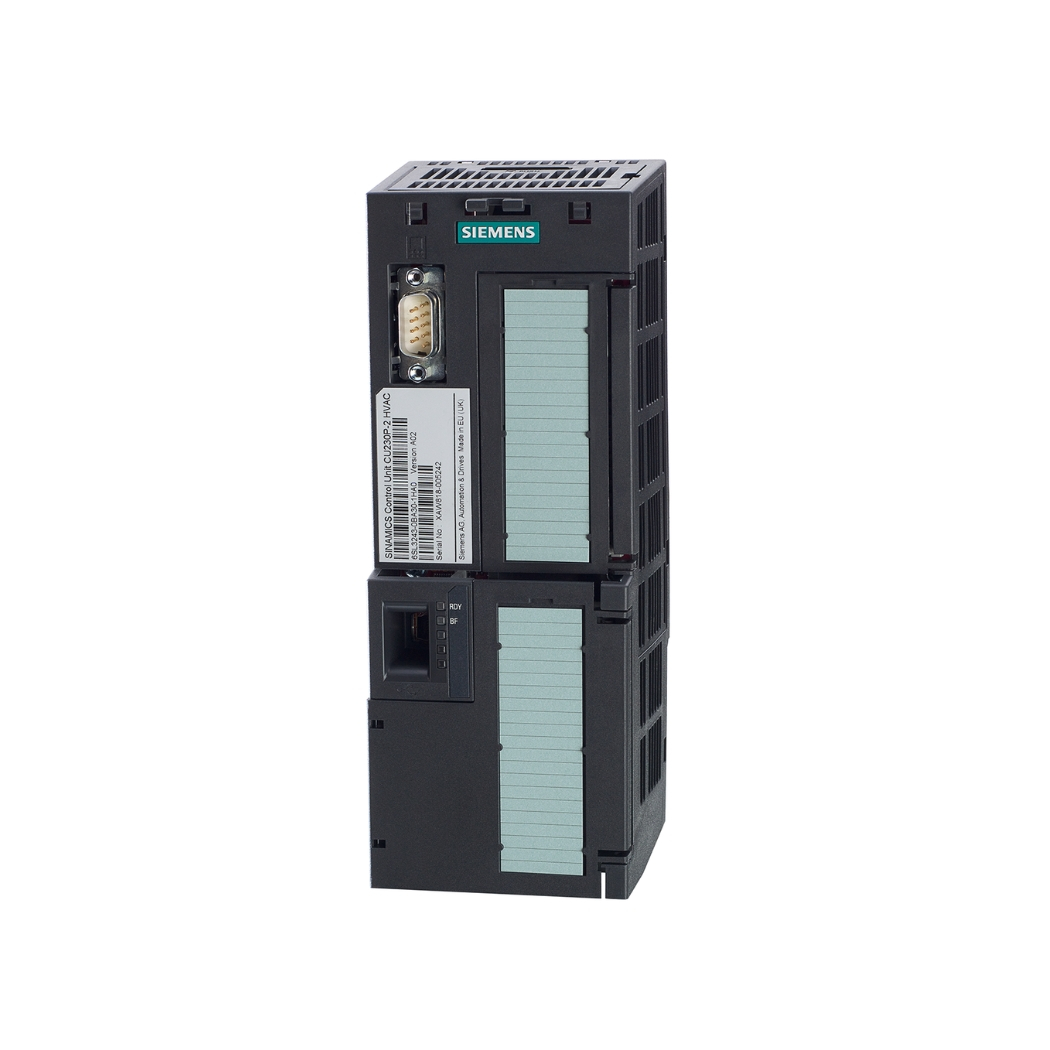

6SL3244-0BB00-1BA1 Biến tần G120 CU240B-2 B

6SL3244-0BB00-1BA1 G120 CU240B-2 B, bộ điều khiển biến tần thông minh, giải pháp tối ưu cho hệ thống truyền động của bạn, đã có mặt tại thanhthienphu.vn.

Nâng cấp hiệu suất, tiết kiệm năng lượng, và an tâm vận hành – tất cả đều nằm trong tầm tay.

1. Thông tin chi tiết về 6SL3244-0BB00-1BA1 G120 CU240B-2 B

2. Cấu tạo sản phẩm 6SL3244-0BB00-1BA1

• Thiết kế mô-đun: CU240B-2 B được thiết kế theo dạng mô-đun, cho phép kết hợp linh hoạt với các module công suất (Power Module) khác nhau để đáp ứng các yêu cầu công suất đa dạng.
• Bộ vi xử lý: Sử dụng bộ vi xử lý mạnh mẽ để thực hiện các thuật toán điều khiển phức tạp, đảm bảo hiệu suất và độ chính xác cao.
• Bộ nhớ: Tích hợp bộ nhớ trong để lưu trữ chương trình, thông số cài đặt và dữ liệu vận hành.
• Giao diện truyền thông: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, USS/Modbus RTU, CANopen, cho phép kết nối dễ dàng với các hệ thống điều khiển và giám sát khác.
• Cổng kết nối I/O: Trang bị các cổng kết nối vào/ra số (Digital I/O) và vào/ra tương tự (Analog I/O) để giao tiếp với các cảm biến, cơ cấu chấp hành và các thiết bị ngoại vi khác.
• Khe cắm thẻ nhớ: Hỗ trợ khe cắm thẻ nhớ SD để sao lưu, phục hồi chương trình và cập nhật firmware.
• Đèn LED báo trạng thái: Cung cấp các đèn LED hiển thị trạng thái hoạt động và các lỗi (nếu có).
• Vỏ bảo vệ: Vỏ bằng kim loại chắc chắn bảo vệ khỏi các tác động của môi trường

3. Các tính năng chính của sản phẩm 6SL3244-0BB00-1BA1

Điều khiển đa dạng:

Hỗ trợ nhiều chế độ điều khiển như V/f (điều khiển điện áp/tần số), vector control (điều khiển vector không gian) với các biến thể SLVC (Sensorless Vector Control) và FVC (Full Vector Control), và điều khiển moment.

• V/f: Chế độ điều khiển đơn giản, phù hợp cho các ứng dụng không yêu cầu độ chính xác cao.
• SLVC: Điều khiển vector không cảm biến, cung cấp hiệu suất cao hơn so với V/f mà không cần sử dụng encoder phản hồi.
• FVC: Điều khiển vector đầy đủ, sử dụng encoder phản hồi để đạt được độ chính xác và đáp ứng động cao nhất.
• Torque control: Điều khiển moment trực tiếp, phù hợp cho các ứng dụng yêu cầu kiểm soát lực căng, lực kéo.

Chức năng an toàn tích hợp (STO):

Tích hợp chức năng an toàn Safe Torque Off (STO) đạt tiêu chuẩn SIL 2 (Safety Integrity Level 2) theo IEC 61508, giúp dừng động cơ một cách an toàn trong trường hợp khẩn cấp.

Tiết kiệm năng lượng:

Tối ưu hóa hiệu suất động cơ, giảm thiểu tổn thất năng lượng, giúp tiết kiệm chi phí điện năng.

Tích hợp truyền thông:

Hỗ trợ nhiều giao thức truyền thông công nghiệp, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.

Dễ dàng cấu hình và giám sát:

Sử dụng phần mềm STARTER hoặc Startdrive (trong TIA Portal) để cấu hình, giám sát và chẩn đoán lỗi một cách trực quan.

Bảo vệ động cơ:

Tích hợp các chức năng bảo vệ động cơ như quá tải, quá nhiệt, quá áp, thấp áp, mất pha.

Khả năng mở rộng:

Có thể mở rộng chức năng bằng cách thêm các module tùy chọn.

Hoạt động bền bỉ:

Thiết kế chắc chắn, độ tin cậy cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

4. Hướng dẫn kết nối sản phẩm 6SL3244-0BB00-1BA1 G120 CU240B-2 B với phần mềm

Bước 1: Chuẩn bị

Máy tính cài đặt phần mềm STARTER hoặc Startdrive (TIA Portal).

Cáp kết nối:

• Cáp USB (nếu kết nối qua cổng USB).
• Cáp Ethernet (nếu kết nối qua PROFINET hoặc Ethernet/IP).

Bộ điều khiển 6SL3244-0BB00-1BA1 và module công suất (Power Module) đã được lắp đặt và cấp nguồn.

Bước 2: Kết nối phần cứng

Kết nối qua USB:

• Cắm một đầu cáp USB vào cổng USB trên máy tính.
• Cắm đầu còn lại của cáp USB vào cổng USB trên CU240B-2 B (thường có ký hiệu X127).

Kết nối qua Ethernet:

• Cắm một đầu cáp Ethernet vào cổng Ethernet trên máy tính.
• Cắm đầu còn lại của cáp Ethernet vào cổng PROFINET/Ethernet trên CU240B-2 B (thường có ký hiệu X150).

Bước 3: Cài đặt Driver (nếu cần)

• Nếu kết nối qua USB, máy tính có thể yêu cầu cài đặt driver cho CU240B-2 B. Bạn có thể tìm thấy driver trên đĩa CD đi kèm sản phẩm hoặc tải về từ trang web của Siemens.
• Nếu kết nối qua Ethernet, thường không cần cài đặt driver.

Bước 4: Cấu hình kết nối trong phần mềm

Mở phần mềm STARTER hoặc Startdrive.

Tạo một dự án mới (New Project) hoặc mở một dự án hiện có.

Thêm thiết bị (Add new device):

• Chọn SINAMICS G120.
• Chọn CU240B-2 B.
• Chọn phiên bản firmware phù hợp.

Cấu hình kết nối:

Nếu kết nối qua USB: Phần mềm thường tự động phát hiện CU240B-2 B.

Nếu kết nối qua Ethernet:

• Chọn giao thức kết nối (PROFINET hoặc Ethernet/IP).
• Đặt địa chỉ IP cho CU240B-2 B (phải cùng dải mạng với máy tính).
• Tìm kiếm thiết bị (Scan network).
• Chọn CU240B-2 B từ danh sách kết quả.
• Thiết lập kết nối (Establish connection).

Bước 5: Kiểm tra kết nối

• Sau khi kết nối thành công, phần mềm sẽ hiển thị trạng thái kết nối (thường là màu xanh lá cây).
• Bạn có thể kiểm tra thông tin thiết bị, đọc các thông số và thực hiện các chức năng cấu hình.

5. Cách lập trình sản phẩm 6SL3244-0BB00-1BA1 G120 CU240B-2 B

Bước 1: Tạo dự án và cấu hình phần cứng (tham khảo phần Hướng dẫn kết nối).

Bước 2: Thiết lập thông số động cơ

Trong phần mềm, tìm đến mục cấu hình động cơ (Motor data).

Nhập các thông số của động cơ từ bảng tên (nameplate) của động cơ, bao gồm:

• Loại động cơ (Motor type): Động cơ không đồng bộ (Asynchronous motor) hoặc động cơ đồng bộ (Synchronous motor).
• Điện áp định mức (Rated voltage).
• Dòng điện định mức (Rated current).
• Tần số định mức (Rated frequency).
• Công suất định mức (Rated power).
• Tốc độ định mức (Rated speed).
• Hệ số công suất (Power factor).
• Số cực (Number of poles).

Nếu sử dụng encoder phản hồi, cấu hình thông số encoder.

Bước 3: Lựa chọn chế độ điều khiển

Chọn chế độ điều khiển phù hợp với ứng dụng: V/f, SLVC, FVC hoặc Torque control.

Cài đặt các thông số liên quan đến chế độ điều khiển đã chọn, ví dụ:

• V/f: Cài đặt đường đặc tính V/f.
• SLVC: Cài đặt các thông số điều khiển vòng kín tốc độ và dòng điện.
• FVC: Cài đặt các thông số điều khiển vòng kín tốc độ, dòng điện và vị trí.
• Torque control: Cài đặt giới hạn moment.

Bước 4: Cài đặt các thông số ứng dụng

Cài đặt các thông số liên quan đến ứng dụng cụ thể, ví dụ:

• Thời gian tăng tốc/giảm tốc (Ramp-up/ramp-down time).
• Giới hạn tốc độ (Speed limits).
• Giới hạn dòng điện (Current limits).
• Chức năng bảo vệ (Protection functions).
• Cấu hình các đầu vào/ra số và tương tự (Digital/Analog I/O).

Bước 5: Kiểm tra và chạy thử

• Trước khi chạy thử, kiểm tra lại toàn bộ các thông số đã cài đặt.
• Sử dụng chức năng điều khiển bằng tay (Manual control) trong phần mềm để kiểm tra hoạt động của động cơ ở tốc độ thấp.
• Chạy thử hệ thống ở chế độ tự động (Automatic mode) với tải nhẹ.
• Theo dõi các thông số vận hành (tốc độ, dòng điện, moment,…) và điều chỉnh nếu cần thiết.

Bước 6: Tối ưu hóa

• Sau khi chạy thử, tiến hành tối ưu hóa các thông số để đạt được hiệu suất tốt nhất cho ứng dụng.
• Sử dụng các công cụ phân tích và ghi dữ liệu trong phần mềm để hỗ trợ quá trình tối ưu hóa.

6. Khắc phục một số lỗi thường gặp trên 6SL3244-0BB00-1BA1 G120 CU240B-2 B
