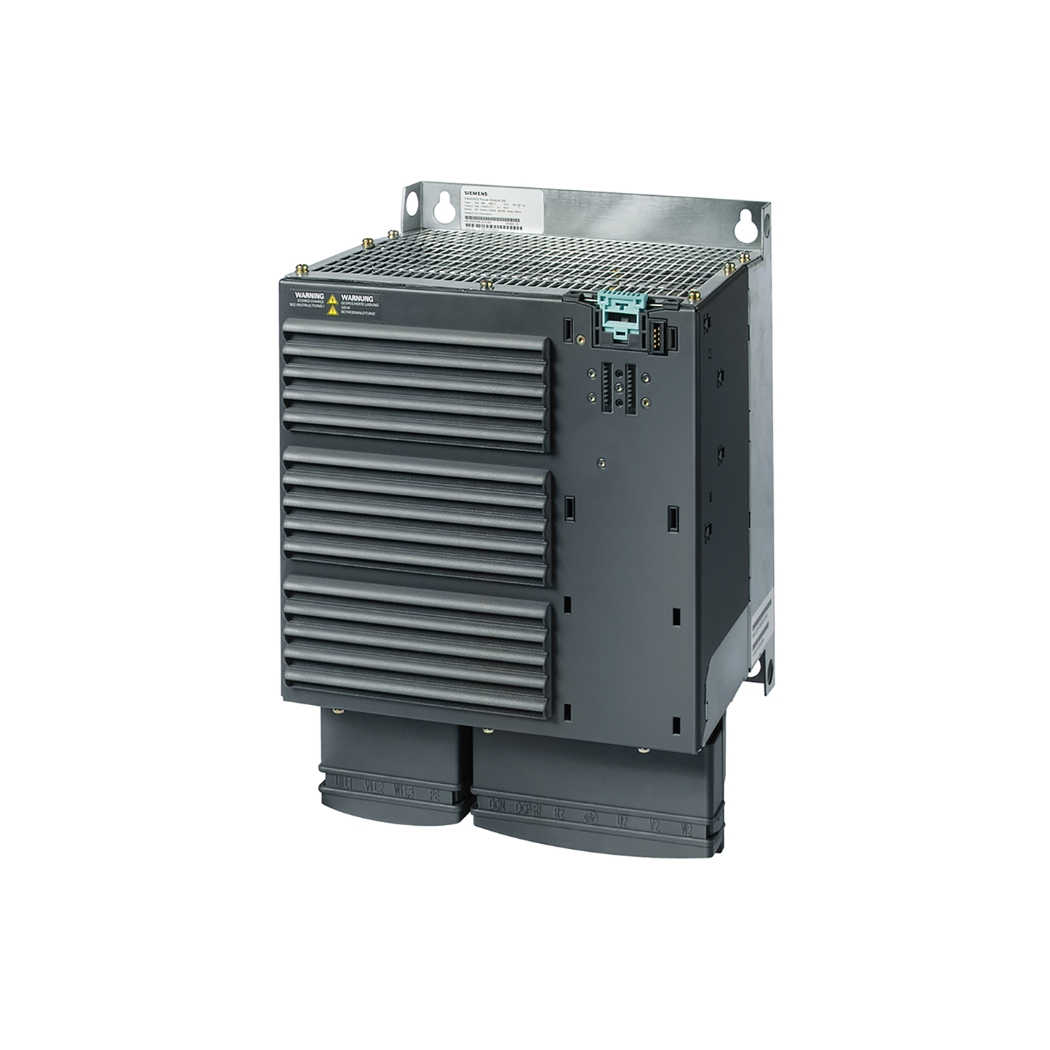

6SL3224-0BE41-1UA0 – Biến tần G120 PM240 3AC 110kW  Siemens

Download tài liệu biến tần G120

➢ Sinamics G120 Catalogue

6SL3224-0BE41-1UA0 G120 PM240 3AC 110kW, một tuyệt tác công nghệ từ Siemens Sinamics, chính là lời giải toàn diện cho bài toán tối ưu hóa năng lượng và nâng cao hiệu suất vượt trội trong mọi hệ thống truyền động điện công nghiệp mà thanhthienphu.vn hân hạnh giới thiệu.

Thiết bị điều khiển động cơ ưu việt này không chỉ là một linh kiện, mà còn là người đồng hành tin cậy, kiến tạo nên những bước đột phá trong vận hành, mang đến sự ổn định và phát triển bền vững cho doanh nghiệp của bạn, đặc biệt trong các ứng dụng máy bơm và quạt công nghiệp, tự động hóa dây chuyền sản xuất.

1. Cấu tạo ưu việt của Bộ biến đổi tần số 6SL3224-0BE41-1UA0

• Mạch chỉnh lưu và nghịch lưu tiên tiến: Sử dụng công nghệ IGBT thế hệ mới nhất, giúp giảm thiểu tổn hao chuyển mạch, tăng hiệu suất tổng thể và đảm bảo dạng sóng ngõ ra gần sin hơn, thân thiện với động cơ. Điều này đặc biệt quan trọng với các kỹ sư quan tâm đến tuổi thọ động cơ và tiết kiệm năng lượng.
• Tích hợp bộ hãm (Braking Chopper): Cho phép kết nối trực tiếp điện trở hãm ngoài, giúp tiêu tán năng lượng tái sinh hiệu quả trong các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, như máy nâng hạ, băng tải dốc, máy ly tâm. Điều này nâng cao tính an toàn và độ ổn định của hệ thống.
• Thiết kế tản nhiệt tối ưu: Hệ thống quạt làm mát thông minh và các lá tản nhiệt được bố trí khoa học đảm bảo biến tần hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt, với nhiệt độ môi trường có thể lên đến 50°C mà không cần giảm tải (cho chế độ HO).
• Kích thước frame size FSF: Với kích thước 350 x 1000 x 358 mm, thiết kế này tối ưu hóa không gian lắp đặt trong tủ điện, một yếu tố quan trọng đối với các nhà máy, khu công nghiệp có không gian hạn chế.
• Đa dạng lựa chọn CU: Siemens cung cấp nhiều loại CU khác nhau, từ cơ bản đến nâng cao, hỗ trợ các chuẩn truyền thông phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, CANopen, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có. Điều này mang lại sự linh hoạt tối đa cho các kỹ sư thiết kế hệ thống.
• Các chế độ điều khiển phong phú: Hỗ trợ từ điều khiển V/f cơ bản cho bơm, quạt, đến điều khiển vector không cảm biến (SLVC) cho các ứng dụng đòi hỏi moment khởi động cao và đáp ứng động học tốt, hay điều khiển vector có cảm biến (VC) với encoder cho độ chính xác tốc độ và moment tuyệt đối.
• Tính năng an toàn tích hợp (Integrated Safety Functions): Nhiều CU hỗ trợ các chức năng an toàn như STO (Safe Torque Off) theo tiêu chuẩn SIL 2 (EN 62061) và PL d (EN ISO 13849-1), giúp giảm thiểu rủi ro tai nạn lao động và đơn giản hóa việc thiết kế hệ thống an toàn. Đây là yếu tố then chốt mà các quản lý kỹ thuật và chủ doanh nghiệp luôn ưu tiên.
• BOP-2 (Basic Operator Panel): Giao diện cơ bản, dạng text 2 dòng, cho phép cài đặt các thông số cơ bản và hiển thị trạng thái hoạt động, mã lỗi.
• IOP-2 (Intelligent Operator Panel): Giao diện đồ họa, hiển thị đa ngôn ngữ (bao gồm cả tiếng Việt nếu firmware hỗ trợ), có các trình hướng dẫn cài đặt (wizard) trực quan, hỗ trợ sao lưu và phục hồi thông số, giúp kỹ thuật viên điện tiết kiệm thời gian và công sức.

2. Các tính năng chính đột phá của Biến tần công nghiệp 6SL3224-0BE41-1UA0

Tiết kiệm năng lượng vượt trội:

• Chế độ ECO mode (V/f ECO): Tự động điều chỉnh từ thông của động cơ phù hợp với tải thực tế, giúp giảm đáng kể tổn hao năng lượng, đặc biệt hiệu quả với các ứng dụng bơm, quạt có tải thay đổi. Theo nghiên cứu của Siemens, tính năng này có thể giúp tiết kiệm đến 30% điện năng tiêu thụ trong một số trường hợp.
• Chức năng ngủ đông (Hibernation mode): Khi nhu cầu tải thấp hơn một ngưỡng cài đặt, biến tần sẽ tự động đưa động cơ vào trạng thái ngủ, và đánh thức khi có yêu cầu trở lại, giúp loại bỏ hoàn toàn năng lượng tiêu thụ không cần thiết trong thời gian chờ.
• Tính toán và hiển thị năng lượng tiêu thụ: Cho phép người dùng theo dõi trực tiếp lượng điện năng đã sử dụng, từ đó có cơ sở để đánh giá và tối ưu hóa hơn nữa.

Điều khiển động cơ tiên tiến và linh hoạt:

• Đa dạng chế độ điều khiển: Bao gồm V/f (tuyến tính, bình phương, FCC – Flux Current Control), điều khiển vector không cảm biến (SLVC), và điều khiển vector có cảm biến (VC với encoder). Sự đa dạng này cho phép tối ưu hóa cho từng loại ứng dụng cụ thể, từ bơm, quạt, máy nén khí, băng tải trong ngành sản xuất, đến các máy công cụ đòi hỏi độ chính xác cao.
• Khả năng đáp ứng động học cao: Với SLVC và VC, biến tần cung cấp moment khởi động lớn, điều khiển tốc độ chính xác và đáp ứng nhanh với sự thay đổi tải, nâng cao năng suất và chất lượng sản phẩm.
• Chức năng tự động tinh chỉnh (Auto-tuning): Giúp biến tần tự động nhận diện và tối ưu hóa các thông số của động cơ, đơn giản hóa quá trình cài đặt và đảm bảo hiệu suất hoạt động tốt nhất.

An toàn tích hợp toàn diện (Integrated Safety Functions):

• STO (Safe Torque Off): Tắt moment động cơ một cách an toàn mà không cần contactor phụ, đạt tiêu chuẩn SIL 2/PL d. Giúp ngăn chặn khởi động bất ngờ, bảo vệ con người và máy móc.
• SS1 (Safe Stop 1): Dừng động cơ an toàn và sau đó kích hoạt STO.
• SLS (Safely Limited Speed): Giám sát và giới hạn tốc độ động cơ ở mức an toàn. (Các tính năng SS1, SLS… phụ thuộc vào loại Control Unit được chọn).
• Việc tích hợp sẵn các chức năng an toàn giúp giảm chi phí, không gian lắp đặt và thời gian thiết kế hệ thống an toàn.

Kết nối và tích hợp hệ thống dễ dàng:

• Hỗ trợ đa dạng chuẩn truyền thông: Thông qua các Module Điều Khiển (CU) khác nhau, G120 PM240 có thể giao tiếp với hầu hết các hệ thống PLC và SCADA phổ biến qua PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU/TCP, CANopen. Điều này đảm bảo khả năng tích hợp liền mạch vào cơ sở hạ tầng tự động hóa hiện có của nhà máy, khu công nghiệp.
• Giao diện I/O phong phú: Cung cấp đủ các đầu vào/ra số và tương tự để kết nối với các cảm biến, nút nhấn, đèn báo, đáp ứng yêu cầu điều khiển đa dạng.

Độ bền và độ tin cậy cao:

• Lớp phủ bo mạch (Coated PCB): Bảo vệ các linh kiện điện tử khỏi ẩm, bụi bẩn và các chất ăn mòn nhẹ, tăng tuổi thọ biến tần trong môi trường công nghiệp khắc nghiệt.
• Thiết kế tản nhiệt hiệu quả: Đảm bảo biến tần hoạt động ổn định ở nhiệt độ cao, giảm nguy cơ quá nhiệt và dừng máy đột ngột.
• Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, thấp áp, quá tải, quá nhiệt cho cả biến tần và động cơ.

3. Hướng dẫn kết nối Biến tần 6SL3224-0BE41-1UA0 với phần mềmSTARTER và TIA Portal

A. Kết nối biến tần với phần mềm STARTER (qua cổng USB)

STARTER là công cụ truyền thống, mạnh mẽ và chuyên dụng cho việc cấu hình, vận hành và chẩn đoán các dòng biến tần SINAMICS.

Bước 1: Kết nối vật lý

• Đảm bảo biến tần đã được ngắt nguồn hoàn toàn.
• Kết nối cáp USB từ cổng USB trên máy tính của bạn đến cổng Mini-USB trên Control Unit của biến tần.
• Cấp nguồn cho Control Unit (thường là 24VDC riêng hoặc lấy từ Power Module sau khi Power Module được cấp nguồn 3 pha).

Bước 2: Mở phần mềm STARTER và tạo dự án mới

• Khởi động phần mềm STARTER.
• Trên thanh menu, chọn Project -> New... để tạo một dự án mới. Đặt tên dự án và chọn vị trí lưu.
• Trong cửa sổ dự án, nhấp chuột phải vào tên dự án và chọn Insert single drive unit.

Bước 3: Nhận diện biến tần (Accessible Devices / Online Access)

• Trong STARTER, tìm mục Accessible devices hoặc Online access points.
• Chọn giao diện kết nối là S7USB (hoặc tương tự tùy theo driver cài đặt).
• Nhấp Update hoặc Refresh. STARTER sẽ quét và hiển thị các thiết bị SINAMICS đang kết nối qua USB.
• Chọn đúng biến tần G120 của bạn từ danh sách và nhấp Accept hoặc Connect.

Bước 4: Tải cấu hình từ biến tần lên (Upload)

Sau khi kết nối thành công (biểu tượng online sáng lên), bạn có thể chọn tải cấu hình hiện tại từ biến tần lên máy tính bằng cách nhấp chuột phải vào drive unit và chọn Target device -> Upload device to PG.... Điều này hữu ích để sao lưu cấu hình gốc hoặc kiểm tra thông số hiện có.

Bước 5: Cấu hình và vận hành

• Giờ đây, bạn có thể truy cập vào các mục cấu hình (Configuration), danh sách thông số (Parameter list), chức năng điều khiển (Control panel), chẩn đoán lỗi (Diagnostics) trong STARTER.
• Sử dụng trình hướng dẫn (Wizard) để cài đặt nhanh các thông số cơ bản cho động cơ và ứng dụng.

B. Kết nối biến tần với SINAMICS Startdrive trong TIA Portal (qua PROFINET/Ethernet hoặc USB)

TIA Portal là nền tảng tự động hóa tích hợp toàn diện của Siemens, và SINAMICS Startdrive là công cụ được tích hợp để làm việc với biến tần SINAMICS một cách liền mạch với PLC.

Bước 1: Kết nối vật lý (Tương tự STARTER, hoặc qua Ethernet)

• Qua USB: Thực hiện như với STARTER.
• Qua PROFINET/Ethernet: Kết nối cáp Ethernet từ cổng PROFINET/Ethernet trên Control Unit (ví dụ CU240E-2 PN) đến card mạng của máy tính hoặc qua một switch mạng. Đảm bảo địa chỉ IP của máy tính và biến tần nằm trong cùng một dải mạng.

Bước 2: Tạo hoặc mở dự án trong TIA Portal

• Khởi động TIA Portal.
• Tạo dự án mới (Create new project) hoặc mở dự án hiện có (Open existing project).

Bước 3: Thêm biến tần vào dự án (Add new device)

• Trong Project tree, chọn Add new device.
• Đi đến Drives -> SINAMICS -> SINAMICS G120.
• Chọn đúng loại Control Unit bạn đang sử dụng và phiên bản firmware.
• Sau đó, trong cấu hình phần cứng của Control Unit, bạn cần thêm Power Module PM240 6SL3224-0BE41-1UA0 từ catalog.

Bước 4: Thiết lập kết nối trực tuyến (Go online)

• Trong Project tree, chọn đối tượng biến tần vừa thêm.
• Nhấp vào biểu tượng Go online trên thanh công cụ.
• TIA Portal sẽ hiển thị cửa sổ Extended go online. Chọn loại PG/PC interface (ví dụ: card mạng cho PROFINET, S7USB cho USB).
• Nhấp Start search. TIA Portal sẽ tìm kiếm các thiết bị tương thích.
• Chọn biến tần của bạn từ danh sách và nhấp Go online.

Bước 5: Cấu hình, vận hành và chẩn đoán

• Sau khi online, bạn có thể truy cập vào các công cụ của Startdrive như Commissioning (với các wizard cấu hình), Parameters, Diagnostics, Control panel.
• Nếu biến tần được tích hợp với PLC S7-1200/1500, bạn có thể dễ dàng thiết lập giao tiếp PROFINET và trao đổi dữ liệu.

4. Bí quyết lập trình Biến tần 6SL3224-0BE41-1UA0

A. Các nhóm thông số quan trọng cần lưu ý

Biến tần SINAMICS G120 có hàng ngàn thông số, nhưng chúng được tổ chức một cách logic thành các nhóm chức năng. Dưới đây là những nhóm thông số cốt lõi mà các kỹ sư cần quan tâm:

1. Thông số động cơ (Motor Parameters – p03xx):

• p0304: Điện áp định mức động cơ (V)
• p0305: Dòng điện định mức động cơ (A)
• p0307: Công suất định mức động cơ (kW hoặc hp)
• p0308: Cosφ định mức động cơ
• p0310: Tần số định mức động cơ (Hz)
• p0311: Tốc độ định mức động cơ (rpm)
• p0340: Tính toán thông số động cơ (chọn ‘1’ để bắt đầu nhận dạng động cơ khi đứng yên, hoặc ‘2’ khi quay)
• p1900: Lựa chọn chế độ tự động tinh chỉnh (Motor Identification – ID run). Rất quan trọng để đạt hiệu suất tối ưu, đặc biệt với chế độ điều khiển Vector.

Ví dụ: Đối với động cơ 3 pha 110kW, 400V, 50Hz, 1480rpm, dòng định mức 195A, Cosφ 0.88, các kỹ sư cần nhập chính xác các giá trị này vào thông số tương ứng.

2. Cài đặt chế độ điều khiển (Control Mode Settings – p1300):

p1300: Lựa chọn chế độ điều khiển. Ví dụ:

• 0: V/f với đặc tuyến tuyến tính (cho tải moment không đổi).
• 2: V/f với đặc tuyến bình phương (cho bơm, quạt).
• 3: V/f với FCC (Flux Current Control) cho đáp ứng động học tốt hơn.
• 19: V/f với chế độ ECO (tiết kiệm năng lượng cho bơm, quạt).
• 20: Điều khiển vector không cảm biến (SLVC – Sensorless Vector Control) cho moment cao, đáp ứng nhanh.
• 21: Điều khiển vector có cảm biến (VC – Vector Control with encoder) cho độ chính xác tốc độ/moment cao nhất (cần CU hỗ trợ và encoder).

3. Cài đặt tần số/tốc độ tham chiếu (Setpoint Settings – p10xx, p11xx):

• p1000: Lựa chọn nguồn đặt tần số chính (ví dụ: 2 – Analog input, 3 – Fixed frequency, 6 – PROFIBUS/PROFINET, 7 – Fieldbus interface).
• p1080: Tần số tối thiểu (Hz).
• p1082: Tần số tối đa (Hz).
• p1120: Thời gian tăng tốc (Ramp-up time – s).
• p1121: Thời gian giảm tốc (Ramp-down time – s).

4. Cài đặt lệnh chạy/dừng (Command Source Settings – p0700, p08xx):

• p0700: Lựa chọn nguồn lệnh chính (ví dụ: 1 – Terminal, 2 – BOP/AOP, 6 – PROFIBUS/PROFINET).
• Nếu p0700 = 1 (Terminal), cần cấu hình các đầu vào số (DI) cho lệnh chạy thuận, chạy ngược, dừng (ví dụ p0701 cho DI0, p0702 cho DI1…).

5. Thông số bảo vệ (Protection Parameters – p06xx, p21xx):

• p0640: Giới hạn dòng điện động cơ (% dòng định mức).
• p2100: Cài đặt cảnh báo quá nhiệt động cơ.
• Các thông số liên quan đến bảo vệ quá áp, thấp áp, mất pha.

B. Quy trình lập trình cơ bản sử dụng Wizard (Trình hướng dẫn)

Cả STARTER và Startdrive trong TIA Portal đều cung cấp các trình hướng dẫn (Wizards) giúp đơn giản hóa quá trình cài đặt ban đầu, đặc biệt hữu ích cho các kỹ sư và kỹ thuật viên muốn nhanh chóng đưa hệ thống vào hoạt động.

Bước 1: Khởi động Wizard: Trong STARTER hoặc Startdrive, sau khi kết nối với biến tần, tìm đến mục “Commissioning” hoặc “Configuration Wizard”.

Bước 2: Lựa chọn ứng dụng (Application Class): Wizard thường hỏi về loại ứng dụng (ví dụ: bơm, quạt, băng tải, máy đùn…). Việc chọn đúng loại ứng dụng giúp Wizard đề xuất các thông số mặc định phù hợp.

Bước 3: Nhập thông số động cơ: Điền đầy đủ và chính xác các thông số trên nhãn động cơ vào các trường tương ứng (điện áp, dòng điện, công suất, tần số, tốc độ, cosφ).

Bước 4: Thực hiện Motor ID Run (p1900): Đây là bước cực kỳ quan trọng. Wizard sẽ hướng dẫn bạn kích hoạt p1900.

• p1900 = 1 (Motor data identification at standstill): Biến tần sẽ đo các thông số của động cơ khi động cơ đứng yên.
• p1900 = 2 (Rotating measurement): Biến tần sẽ quay động cơ ở các tốc độ khác nhau để tối ưu hóa thuật toán điều khiển (chỉ thực hiện khi động cơ đã được tách khỏi tải cơ khí hoặc tải cho phép quay tự do).
• Sau khi ID run hoàn tất, giá trị p0340 sẽ được cập nhật và p1900 tự động trở về 0.

Bước 5: Cài đặt các thông số vận hành cơ bản: Thiết lập thời gian tăng/giảm tốc, tần số min/max, nguồn lệnh chạy/dừng, nguồn đặt tần số.

Bước 6: Lưu và tải thông số xuống biến tần: Sau khi hoàn tất các bước trong Wizard, lưu lại cấu hình vào RAM và ROM của biến tần.

• p0971 = 1 (Save parameters to non-volatile memory).
• Hoặc sử dụng lệnh “Copy RAM to ROM” trong phần mềm.

C. Tinh chỉnh nâng cao (Fine-tuning)

Sau khi cài đặt cơ bản, tùy theo yêu cầu cụ thể của ứng dụng, các kỹ sư có kinh nghiệm (thường là nhóm 36-45 tuổi) có thể cần tinh chỉnh thêm:

• Điều chỉnh PI controller cho chế độ điều khiển Vector để tối ưu đáp ứng.
• Cài đặt các chức năng đặc biệt như Flying restart (khởi động bám), PID controller tích hợp, các khối chức năng tự do (Free Function Blocks – FFB).
• Cấu hình truyền thông với PLC/SCADA.
• Thiết lập các chức năng an toàn như STO, SS1.

5. Hướng dẫn khắc phục một số lỗi thường gặp trên Biến tần 6SL3224-0BE41-1UA0
