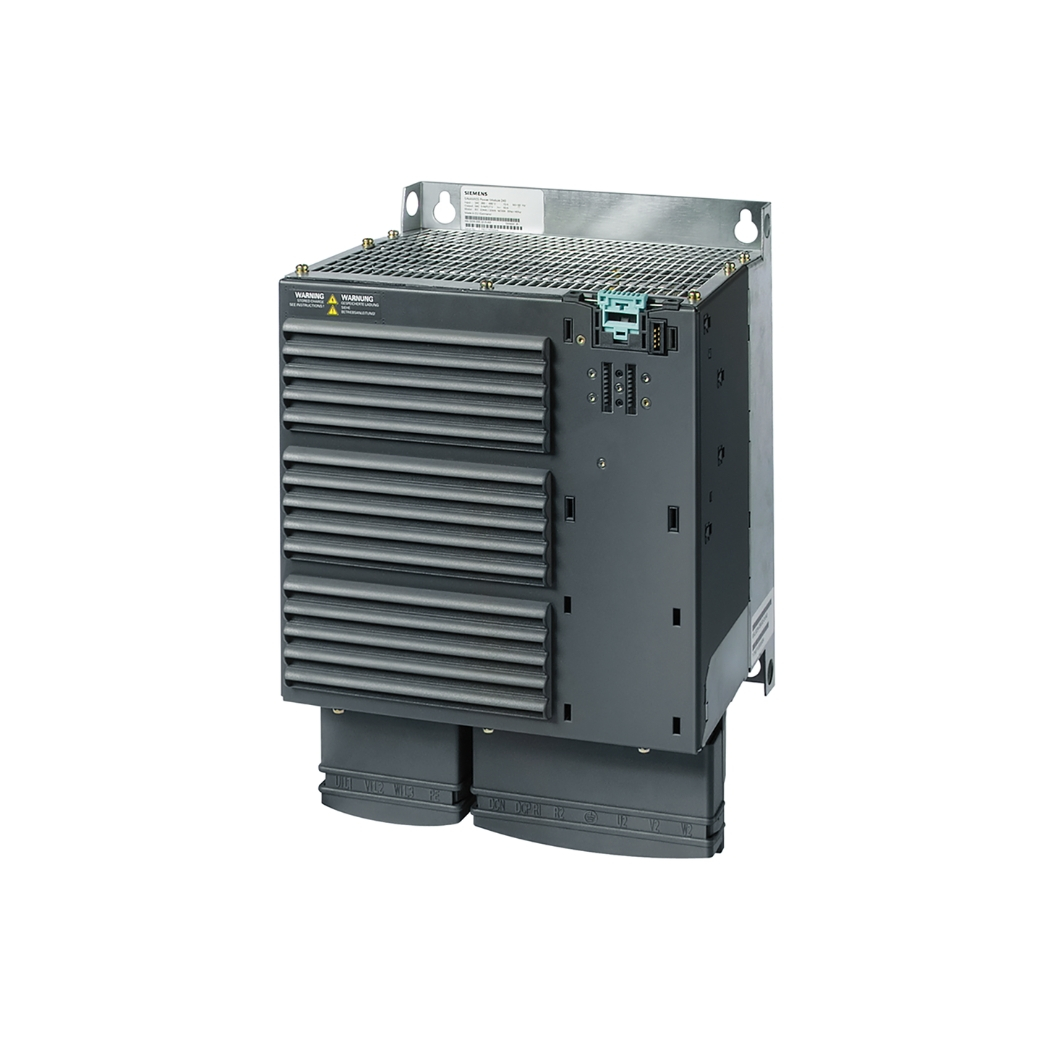

Giảm giá trực tiếp trên đơn hàng 6SL3225-0BE33-0AA0 G120 PM250 3AC 30kW, biến tần mạnh mẽ từ Siemens, là giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao và độ tin cậy tuyệt đối trong môi trường công nghiệp.
Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội, giúp nâng tầm hệ thống sản xuất của bạn, tối ưu hóa năng lượng và giảm thiểu chi phí vận hành, sửa chữa.
1. Thông tin chi tiết về 6SL3225-0BE33-0AA0 G120 PM250 3AC 30kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3225-0BE33-0AA0 |
| Dòng sản phẩm | SINAMICS G120 |
| Mô-đun nguồn | PM250 (Power Module) |
| Điện áp đầu vào | 3 pha, 380-480V AC (+/- 10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 30 kW (40 HP) |
| Dòng điện đầu ra định mức | 60 A |
| Tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, Vector Control (SVC), Flux Current Control (FCC) |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất) |
| Kích thước (Cao x Rộng x Sâu) | 550 x 275 x 237 mm |
| Trọng lượng | Khoảng 28 kg |
| Tiêu chuẩn | CE, UL, cUL, RoHS, EAC |
2. Cấu tạo của 6SL3225-0BE33-0AA0
- Mô-đun nguồn (PM250): Chịu trách nhiệm chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC) và cung cấp năng lượng cho mạch điều khiển và động cơ.
- Mô-đun điều khiển (CU – Control Unit): Bộ não của biến tần, xử lý các tín hiệu đầu vào/đầu ra, thực hiện các thuật toán điều khiển và giao tiếp với các thiết bị bên ngoài. (Lưu ý: CU không đi kèm trong mã hàng 6SL3225-0BE33-0AA0, cần chọn riêng)
- Mô-đun công suất (IGBT): Sử dụng các transistor công suất lớn (IGBT) để chuyển đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ thay đổi, cung cấp cho động cơ.
- Hệ thống làm mát: Đảm bảo nhiệt độ hoạt động ổn định cho các linh kiện bên trong biến tần, thường sử dụng quạt tản nhiệt.
- Các cổng kết nối: Cho phép kết nối với nguồn điện, động cơ, các cảm biến, bộ điều khiển bên ngoài và giao diện người dùng (ví dụ: màn hình BOP – Basic Operator Panel).
3. Các tính năng chính của 6SL3225-0BE33-0AA0 G120 PM250 3AC 30kW
- Điều khiển Vector không cảm biến (Sensorless Vector Control – SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống. Nghiên cứu của Viện Fraunhofer (Đức) cho thấy SVC có thể cải thiện hiệu suất năng lượng lên đến 10% so với phương pháp V/f truyền thống.
- Chế độ điều khiển V/f: Phù hợp cho các ứng dụng đơn giản, không yêu cầu độ chính xác cao về tốc độ và mô-men.
- Tích hợp chức năng an toàn: Bao gồm các chức năng như Safe Torque Off (STO), giúp ngăn chặn mô-men xoắn không mong muốn của động cơ, đảm bảo an toàn cho người vận hành và thiết bị.
- Khả năng giao tiếp: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, Modbus RTU, cho phép tích hợp dễ dàng vào hệ thống tự động hóa.
- Chức năng tiết kiệm năng lượng: Tối ưu hóa dòng điện và điện áp cung cấp cho động cơ, giảm thiểu tổn thất năng lượng và chi phí điện năng. Một nghiên cứu của Bộ Năng lượng Hoa Kỳ ước tính rằng việc sử dụng biến tần có thể tiết kiệm đến 30% năng lượng tiêu thụ của động cơ.
4. Hướng dẫn kết nối 6SL3225-0BE33-0AA0 với phần mềm
Bước 1: Cài đặt phần mềm STARTER:
Tải phần mềm STARTER miễn phí từ trang web của Siemens và cài đặt trên máy tính.
Bước 2: Kết nối phần cứng:
Sử dụng cáp kết nối phù hợp (ví dụ: cáp USB hoặc Ethernet) để kết nối máy tính với biến tần.
Bước 3: Thiết lập kết nối trong STARTER:
Mở phần mềm STARTER, chọn loại kết nối (ví dụ: USB hoặc Ethernet), tìm kiếm thiết bị và thiết lập kết nối.
Bước 4: Cấu hình biến tần:
Sử dụng giao diện đồ họa của STARTER để cấu hình các thông số của biến tần như chế độ điều khiển, thông số động cơ, giới hạn dòng điện, tần số, v.v.
Bước 5: Giám sát và chẩn đoán:
Sử dụng STARTER để theo dõi trạng thái hoạt động của biến tần, đọc các thông số thời gian thực, xem các cảnh báo và lỗi, và thực hiện các chức năng chẩn đoán.
5. Cách lập trình 6SL3225-0BE33-0AA0 G120 PM250 3AC 30kW
Lập trình cơ bản bằng BOP:
- Truy cập menu: Sử dụng các nút trên BOP để truy cập vào menu chính.
- Chọn thông số cần thay đổi: Sử dụng các nút điều hướng để di chuyển đến thông số cần thay đổi (ví dụ: P0010 – Chế độ hoạt động).
- Thay đổi giá trị: Sử dụng các nút tăng/giảm để thay đổi giá trị của thông số.
- Lưu thay đổi: Nhấn nút xác nhận để lưu thay đổi.
6. Khắc phục một số lỗi thường gặp trên 6SL3225-0BE33-0AA0
| Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Quá dòng | Tải quá lớn, động cơ bị kẹt, thông số động cơ không chính xác, thời gian tăng/giảm tốc quá ngắn. | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số động cơ (P0304-P0311), điều chỉnh thời gian tăng/giảm tốc. |
| Quá áp | Điện áp đầu vào quá cao, điện áp DC bus quá cao do quá trình hãm tái sinh. | Kiểm tra điện áp đầu vào, kiểm tra điện trở hãm (nếu có), sử dụng bộ hãm động năng (nếu cần). |
| Thấp áp | Điện áp đầu vào quá thấp, mất pha. | Kiểm tra điện áp đầu vào, kiểm tra cầu chì, kiểm tra kết nối. |
| Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| Quá tải biến tần | Dòng điện đầu ra vượt quá giới hạn định mức trong thời gian dài. | Kiểm tra tải, giảm tải, kiểm tra thông số giới hạn dòng điện. |
| Lỗi giao tiếp | Cáp kết nối bị lỏng/hỏng, cấu hình giao tiếp không chính xác. | Kiểm tra cáp kết nối, kiểm tra cấu hình giao tiếp (địa chỉ, tốc độ baud, v.v.). |
| Cảnh báo quá dòng | Tương tự F0001, nhưng chưa đến mức gây ra lỗi. | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số động cơ, điều chỉnh thời gian tăng/giảm tốc. |
| Cảnh báo quá nhiệt motor | Nhiệt độ động cơ quá cao (nếu có cảm biến nhiệt độ). | Kiểm tra tải, kiểm tra quạt làm mát của động cơ, kiểm tra thông gió. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Hãy liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá tốt nhất. Chúng tôi cam kết:
- Sản phẩm chính hãng Siemens: Đảm bảo chất lượng và độ tin cậy.
- Giá cả cạnh tranh: Mang đến giải pháp tối ưu với chi phí hợp lý.
- Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng hỗ trợ bạn trong quá trình lựa chọn, lắp đặt, vận hành và bảo trì sản phẩm.
- Giao hàng nhanh chóng: Đảm bảo tiến độ dự án của bạn.
- Hỗ trợ tư vấn kỹ thuật 24/7.
Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực điện công nghiệp và tự động hóa!
