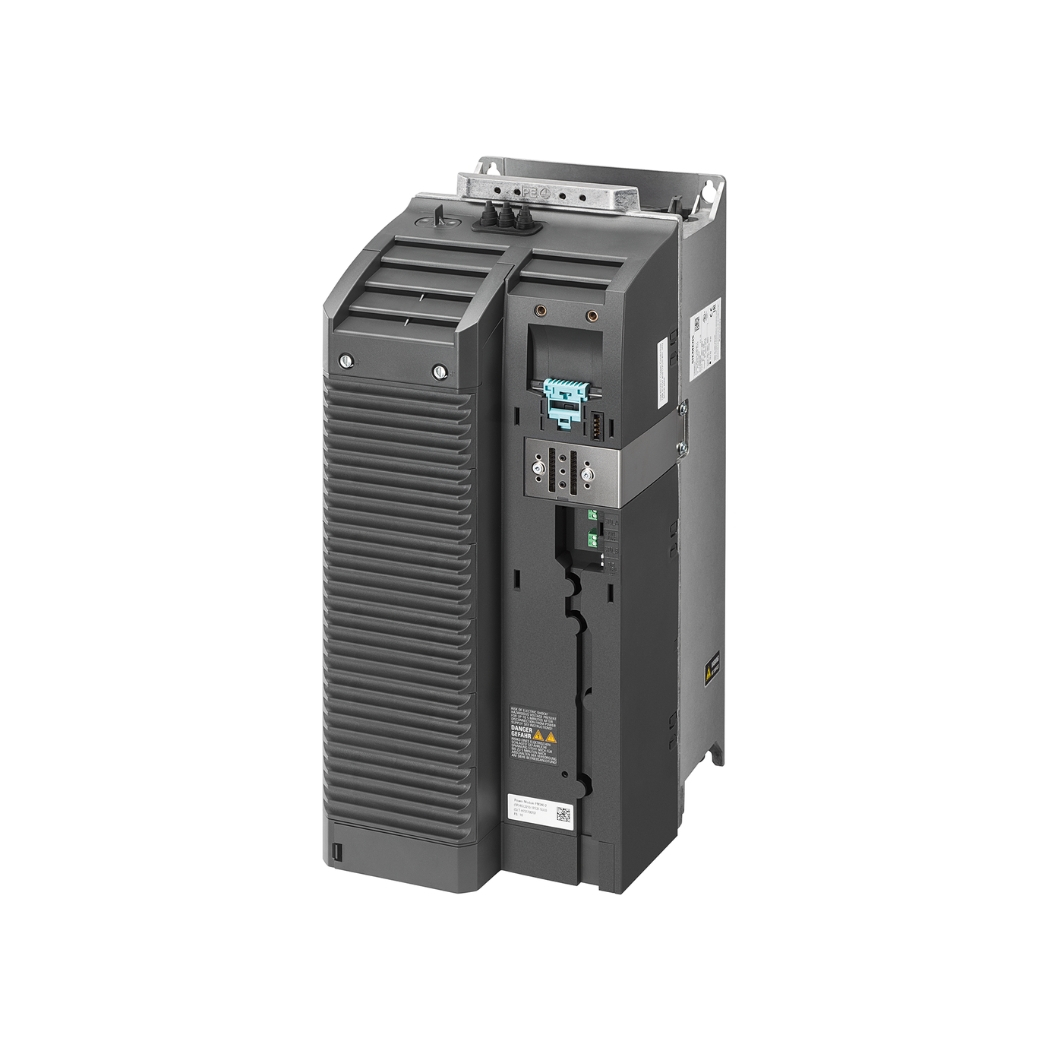

6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW

6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW, bộ biến tần mạnh mẽ từ Siemens, là giải pháp tối ưu cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao, độ tin cậy vượt trội và khả năng tiết kiệm năng lượng đáng kể.

thanhthienphu.vn mang đến cho bạn không chỉ sản phẩm chất lượng mà còn là dịch vụ hỗ trợ kỹ thuật tận tâm, giúp hệ thống của bạn vận hành trơn tru, bền bỉ và đạt hiệu quả cao nhất.

1. Thông Tin Chi Tiết Về 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW

2. Cấu Tạo 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW

Biến tần 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW được cấu tạo từ các thành phần chính sau:

Khối công suất:

• Chỉnh lưu: Biến đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Nghịch lưu: Biến đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ thay đổi được để cung cấp cho động cơ. Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, đảm bảo hiệu suất chuyển đổi cao và giảm thiểu tổn hao năng lượng.
• Điện trở hãm: (Tùy chọn) Tiêu tán năng lượng dư thừa khi động cơ giảm tốc, giúp giảm thời gian dừng và tăng độ an toàn.

Khối điều khiển:

• Bộ vi xử lý (CPU): Điều khiển toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị ngoại vi.
• Bộ nhớ: Lưu trữ chương trình điều khiển, thông số cài đặt và dữ liệu hoạt động.
• Mạch giao tiếp: Kết nối với các thiết bị ngoại vi như máy tính, màn hình HMI, PLC, cảm biến… thông qua các cổng truyền thông như PROFIBUS, PROFINET, USS, Modbus RTU.

Khối bảo vệ:

• Bảo vệ quá dòng: Ngắt mạch khi dòng điện vượt quá ngưỡng cho phép, bảo vệ biến tần và động cơ khỏi hư hỏng.
• Bảo vệ quá áp: Ngắt mạch khi điện áp vượt quá ngưỡng cho phép, bảo vệ biến tần và động cơ.
• Bảo vệ thấp áp: Ngắt mạch khi điện áp thấp hơn ngưỡng cho phép, đảm bảo biến tần hoạt động ổn định.
• Bảo vệ quá nhiệt: Cảnh báo hoặc ngắt mạch khi nhiệt độ của biến tần vượt quá ngưỡng cho phép, bảo vệ các linh kiện bên trong.
• Bảo vệ chạm đất: Phát hiện dòng rò xuống đất và ngắt mạch, đảm bảo an toàn cho người vận hành.
• Chức năng an toàn STO (Safe Torque Off): Ngắt mô-men xoắn của động cơ một cách an toàn, ngăn ngừa khởi động ngoài ý muốn.

Giao diện người dùng:

• Bàn phím và màn hình hiển thị (BOP-2): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
• Đèn LED báo trạng thái: Hiển thị các thông tin cơ bản về trạng thái hoạt động của biến tần.

Các thành phần khác:

• Quạt làm mát: Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
• Đầu nối dây: Kết nối nguồn điện, động cơ và các tín hiệu điều khiển.

3. Các Tính Năng Chính Của 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW

Chế độ điều khiển đa dạng:

• Điều khiển V/f (Voltage/Frequency): Chế độ điều khiển đơn giản và phổ biến nhất, phù hợp với các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt.
• Điều khiển vector không cảm biến (SLVC – Sensorless Vector Control): Chế độ điều khiển cao cấp hơn, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, phù hợp với các ứng dụng yêu cầu độ chính xác cao hơn như băng tải, máy công cụ.
• Điều khiển vector có cảm biến (FVC – Field Vector Control): Chế độ điều khiển chính xác nhất, sử dụng cảm biến tốc độ để phản hồi về bộ điều khiển, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ trong mọi điều kiện hoạt động, phù hợp với các ứng dụng yêu cầu độ chính xác và động lực học cao như máy nâng hạ, máy ép.

Chức năng an toàn tích hợp:

• STO (Safe Torque Off): Chức năng an toàn tiêu chuẩn, cho phép ngắt mô-men xoắn của động cơ một cách an toàn, ngăn ngừa khởi động ngoài ý muốn.
• Các chức năng an toàn mở rộng (tùy chọn): Có thể tích hợp thêm các chức năng an toàn cao cấp hơn như SS1 (Safe Stop 1), SS2 (Safe Stop 2), SOS (Safe Operating Stop), SLS (Safely-Limited Speed), SDI (Safe Direction), SSM (Safe Speed Monitor) thông qua các module mở rộng.

Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác.

Chức năng tiết kiệm năng lượng:

• Chế độ ECO: Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất năng lượng khi động cơ hoạt động ở tải nhẹ.
• Chức năng ngủ/thức: Tự động chuyển sang chế độ ngủ khi động cơ không hoạt động và khởi động lại nhanh chóng khi có yêu cầu.

Khả năng tùy biến cao:

• Cài đặt thông số linh hoạt: Cho phép người dùng dễ dàng điều chỉnh các thông số của biến tần để phù hợp với từng ứng dụng cụ thể.
• Hỗ trợ nhiều loại động cơ: Có thể điều khiển nhiều loại động cơ khác nhau như động cơ không đồng bộ, động cơ đồng bộ, động cơ nam châm vĩnh cửu.
• Tích hợp với nhiều hệ thống điều khiển: Có thể giao tiếp với các hệ thống điều khiển khác nhau thông qua các cổng truyền thông như PROFIBUS, PROFINET, USS, Modbus RTU.

Giao diện thân thiện với người dùng:

• Bàn phím và màn hình hiển thị (BOP-2): Dễ dàng cài đặt, vận hành và theo dõi trạng thái hoạt động của biến tần.
• Phần mềm STARTER và Startdrive: Công cụ cấu hình và chẩn đoán mạnh mẽ, giúp đơn giản hóa quá trình cài đặt, vận hành và bảo trì.

Chức năng bảo vệ toàn diện:

Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, chạm đất, đảm bảo an toàn cho người vận hành và thiết bị.

4. Hướng Dẫn Kết Nối 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW Với Phần Mềm

Có hai phần mềm chính để kết nối và cấu hình biến tần 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW:

• STARTER: Phần mềm độc lập, chuyên dụng cho các dòng biến tần SINAMICS.
• Startdrive: Tích hợp trong TIA Portal (Totally Integrated Automation Portal), nền tảng tự động hóa toàn diện của Siemens.

Hướng dẫn chung (áp dụng cho cả STARTER và Startdrive):

Bước 1: Chuẩn bị:

Phần mềm:

Tải và cài đặt STARTER hoặc Startdrive (trong TIA Portal) phiên bản mới nhất từ trang web của Siemens.

Cáp kết nối:

• Kết nối trực tiếp: Sử dụng cáp USB (tùy chọn) để kết nối trực tiếp biến tần với máy tính.
• Kết nối qua mạng: Sử dụng cáp Ethernet để kết nối biến tần với mạng PROFIBUS hoặc PROFINET.

Nguồn cấp:

Đảm bảo biến tần đã được cấp nguồn và ở trạng thái sẵn sàng.

Bước 2: Kết nối:

Kết nối vật lý:

Kết nối cáp USB hoặc Ethernet giữa biến tần và máy tính.

Mở phần mềm:

Khởi động STARTER hoặc Startdrive.

Tạo dự án mới (nếu cần):

Trong STARTER, tạo một dự án mới. Trong Startdrive, thêm biến tần vào dự án TIA Portal hiện có.

Thiết lập kết nối:

• STARTER: Chọn loại giao tiếp (USB hoặc PROFIBUS/PROFINET), địa chỉ của biến tần (nếu kết nối qua mạng) và nhấn “Connect”.
• Startdrive: Trong TIA Portal, chọn biến tần trong cây dự án, nhấn “Online” -> “Go online”.

Bước 3: Cấu hình:

Tải cấu hình từ biến tần (nếu cần): Nếu biến tần đã được cấu hình trước đó, có thể tải cấu hình về máy tính để chỉnh sửa.

Cấu hình các thông số cơ bản:

• Thông số động cơ: Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức…
• Chế độ điều khiển: Chọn chế độ điều khiển phù hợp (V/f, SLVC, FVC).
• Giới hạn dòng điện, điện áp: Cài đặt các giới hạn để bảo vệ biến tần và động cơ.
• Thời gian tăng/giảm tốc: Cài đặt thời gian tăng tốc và giảm tốc của động cơ.
• Các thông số khác: Tùy chỉnh các thông số khác theo nhu cầu ứng dụng.

Lưu cấu hình: Lưu cấu hình vào biến tần.

Bước 4: Kiểm tra và vận hành:

• Kiểm tra kết nối: Đảm bảo kết nối giữa biến tần và máy tính vẫn hoạt động.
• Chạy thử: Chạy thử biến tần ở chế độ không tải và có tải để kiểm tra hoạt động.
• Theo dõi: Theo dõi các thông số hoạt động của biến tần trên phần mềm để đảm bảo hoạt động ổn định.

Lưu ý:

• Tham khảo tài liệu hướng dẫn sử dụng chi tiết của STARTER và Startdrive để biết thêm thông tin.
• Luôn tuân thủ các quy tắc an toàn khi làm việc với thiết bị điện.

5. Cách Lập Trình 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW

Việc lập trình biến tần 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW có thể được thực hiện thông qua:

• Bàn phím và màn hình hiển thị (BOP-2): Phương pháp đơn giản, phù hợp với các cài đặt cơ bản.
• Phần mềm STARTER hoặc Startdrive: Phương pháp nâng cao, cho phép truy cập đầy đủ các thông số và chức năng của biến tần.

Hướng dẫn lập trình cơ bản (sử dụng BOP-2):

Bước 1: Truy cập chế độ cài đặt:

• Nhấn nút P trên BOP-2 để vào chế độ cài đặt tham số.
• Sử dụng các nút mũi tên lên/xuống để di chuyển đến tham số cần thay đổi.
• Nhấn nút P để chọn tham số.
• Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị của tham số.
• Nhấn nút P để lưu thay đổi.
• Nhấn nút Fn để thoát khỏi chế độ cài đặt.

Bước 2: Cài đặt các thông số cơ bản:

• P0010: Chọn ngôn ngữ hiển thị.
• P0100: Chọn đơn vị hiển thị (kW hoặc HP).
• P0304: Điện áp định mức của động cơ.
• P0305: Dòng điện định mức của động cơ.
• P0307: Công suất định mức của động cơ.
• P0310: Tần số định mức của động cơ.
• P0311: Tốc độ định mức của động cơ.
• P1080: Tần số tối thiểu.
• P1082: Tần số tối đa.
• P1120: Thời gian tăng tốc.
• P1121: Thời gian giảm tốc.
• P1300: Chọn chế độ điều khiển (0: V/f, 20: SLVC, 21: FVC).

Bước 3: Cài đặt các chức năng nâng cao (tùy chọn):

• Chức năng điều khiển PID: Điều khiển tự động tốc độ hoặc mô-men xoắn của động cơ theo giá trị đặt.
• Chức năng chạy đa cấp tốc độ: Cho phép động cơ chạy ở nhiều cấp tốc độ khác nhau.
• Chức năng bảo vệ: Cài đặt các ngưỡng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt…
• Chức năng giao tiếp: Cài đặt các thông số truyền thông để kết nối với các thiết bị ngoại vi.

Lưu ý:

• Tham khảo tài liệu hướng dẫn sử dụng chi tiết của biến tần để biết thêm thông tin về các tham số và chức năng.
• Luôn tuân thủ các quy tắc an toàn khi làm việc với thiết bị điện.

6. Khắc Phục Một Số Lỗi Thường Gặp Của 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW

Biến tần 6SL3210-1PC24-2UL0 G120 PM240-2 3AC 7.5kW có thể hiển thị các mã lỗi trên màn hình BOP-2 hoặc trên phần mềm STARTER/Startdrive. Dưới đây là một số lỗi thường gặp và cách khắc phục:

F0001 (Quá dòng):

• Nguyên nhân: Dòng điện đầu ra vượt quá ngưỡng cho phép. Có thể do tải quá lớn, động cơ bị kẹt, ngắn mạch đầu ra, hoặc thông số cài đặt không đúng.
• Khắc phục: Kiểm tra tải, kiểm tra động cơ, kiểm tra dây dẫn, kiểm tra thông số cài đặt. Nếu cần, giảm tải hoặc thay thế động cơ có công suất lớn hơn.

F0002 (Quá áp):

• Nguyên nhân: Điện áp DC bus vượt quá ngưỡng cho phép. Có thể do điện áp lưới quá cao, hãm tái sinh quá mức, hoặc thông số cài đặt không đúng.
• Khắc phục: Kiểm tra điện áp lưới, kiểm tra bộ hãm (nếu có), kiểm tra thông số cài đặt. Nếu cần, sử dụng bộ ổn áp hoặc điều chỉnh thông số hãm.

F0003 (Thấp áp):

• Nguyên nhân: Điện áp DC bus thấp hơn ngưỡng cho phép. Có thể do điện áp lưới quá thấp, mất pha, hoặc bộ chỉnh lưu bị lỗi.
• Khắc phục: Kiểm tra điện áp lưới, kiểm tra cầu chì, kiểm tra bộ chỉnh lưu. Nếu cần, sử dụng bộ ổn áp.

F0004 (Quá nhiệt):

• Nguyên nhân: Nhiệt độ của biến tần vượt quá ngưỡng cho phép. Có thể do quạt làm mát bị hỏng, môi trường xung quanh quá nóng, hoặc biến tần bị quá tải.
• Khắc phục: Kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải hoặc sử dụng biến tần có công suất lớn hơn.

F0070 (Lỗi truyền thông):

• Nguyên nhân: Mất kết nối giữa biến tần và thiết bị điều khiển (PLC, máy tính…). Có thể do cáp kết nối bị lỏng, địa chỉ truyền thông không đúng, hoặc cấu hình truyền thông không đúng.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra địa chỉ truyền thông, kiểm tra cấu hình truyền thông.

A0501 (Cảnh báo quá dòng): Tương tự như F0001, nhưng ở mức cảnh báo, chưa ngắt mạch.

A0502 (Cảnh báo quá áp): Tương tự như F0002, nhưng ở mức cảnh báo.

A0503 (Cảnh báo thấp áp): Tương tự như F0003, nhưng ở mức cảnh báo.

A0504 (Cảnh báo quá nhiệt): Tương tự như F0004, nhưng ở mức cảnh báo.
