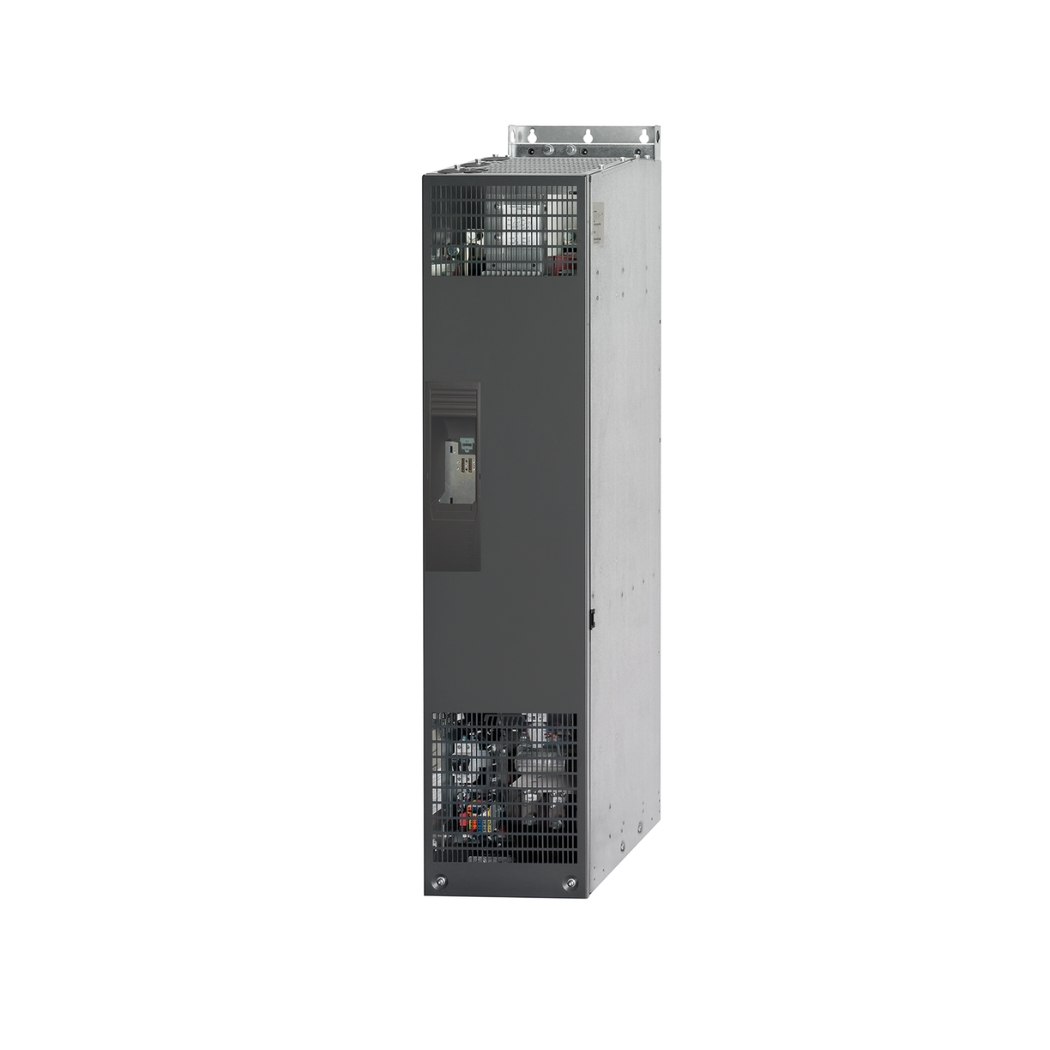

6SL3224-0XE41-3UA0 G120 PM240 3AC 132kW, một kiệt tác công nghệ từ Siemens, không chỉ là một thiết bị điều khiển động cơ mà còn là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất và kiến tạo tương lai bền vững cho ngành công nghiệp Việt Nam, được phân phối chính hãng bởi thanhthienphu.vn.
1. Cấu tạo sản phẩm 6SL3224-0XE41-3UA0
- Mạch chỉnh lưu (Rectifier): Chuyển đổi nguồn điện xoay chiều (AC) 3 pha đầu vào thành điện áp một chiều (DC) cho liên kết DC bus.
- Liên kết DC (DC Link): Bao gồm các tụ điện dung lượng lớn, có vai trò lưu trữ năng lượng và ổn định điện áp DC.
- Mạch nghịch lưu (Inverter): Sử dụng các linh kiện bán dẫn công suất cao IGBT (Insulated Gate Bipolar Transistor) để chuyển đổi điện áp DC từ DC link thành điện áp AC 3 pha với tần số và biên độ thay đổi, cấp cho động cơ. Công nghệ IGBT tiên tiến giúp giảm tổn thất chuyển mạch và tăng hiệu suất.
- Hệ thống tản nhiệt: Với công suất lớn 132kW, hệ thống tản nhiệt bằng quạt và các phiến tản nhiệt lớn được thiết kế tối ưu để đảm bảo biến tần hoạt động ổn định ngay cả trong điều kiện tải nặng và môi trường khắc nghiệt.
- Mạch lọc EMC tích hợp: Giúp giảm thiểu phát xạ nhiễu điện từ ra lưới điện và môi trường xung quanh, tuân thủ các tiêu chuẩn quốc tế.
- Cổng kết nối với Control Unit: Giao diện quang hoặc điện tử tốc độ cao đảm bảo truyền tín hiệu điều khiển và phản hồi một cách nhanh chóng và chính xác.
- Ngõ vào/ra số và tương tự (trên CU): Cho phép kết nối với các cảm biến, nút nhấn, PLC và các thiết bị ngoại vi khác.
- Cổng truyền thông (trên CU): Hỗ trợ đa dạng các chuẩn truyền thông công nghiệp như PROFINET, PROFIBUS DP, EtherNet/IP, USS, Modbus RTU, giúp dễ dàng tích hợp vào các hệ thống tự động hóa lớn.
- Khe cắm thẻ nhớ SD/MMC (trên CU): Dùng để lưu trữ thông số, cập nhật firmware, và sao chép cấu hình giữa các biến tần.
- Tùy chọn bảng vận hành: Có thể kết nối với Bảng Vận Hành Cơ Bản BOP-2 (Basic Operator Panel) hoặc Bảng Vận Hành Thông Minh IOP-2 (Intelligent Operator Panel) để cài đặt, giám sát và chẩn đoán lỗi trực tiếp trên biến tần.
2. Các tính năng chính của sản phẩm 6SL3224-0XE41-3UA0
- Tiết kiệm năng lượng vượt trội: Với các chế độ điều khiển thông minh như điều khiển V/f ECO cho hiệu suất năng lượng tối ưu, chức năng tự động giảm từ thông khi tải nhẹ, và chế độ ngủ đông (hibernation) khi không hoạt động, bộ biến đổi tần số 132kW này giúp giảm đáng kể lượng điện năng tiêu thụ, một yếu tố then chốt giúp các doanh nghiệp tại các khu công nghiệp lớn như Bình Dương, Đồng Nai giảm chi phí vận hành và hướng tới sản xuất xanh. Một nghiên cứu của Bộ Công Thương cho thấy, việc sử dụng biến tần có thể giúp tiết kiệm từ 20% đến 50% năng lượng cho các ứng dụng bơm và quạt.
- Đa dạng chế độ điều khiển động cơ: Từ điều khiển V/f cơ bản, V/f với điều khiển từ thông (FCC), đến điều khiển vector không cảm biến (SLVC) cho momen và đáp ứng động học cao, hay điều khiển vector có cảm biến (VC) khi kết hợp với encoder, Drive 132kW Siemens G120 này đáp ứng hoàn hảo mọi loại ứng dụng, từ đơn giản đến phức tạp, đòi hỏi độ chính xác cao trong điều khiển tốc độ và momen.
- Chức năng an toàn tích hợp: An toàn lao động là ưu tiên hàng đầu. PM240, đặc biệt khi kết hợp với các Control Unit phù hợp như CU240E-2 F, có thể hỗ trợ các chức năng an toàn như STO (Safe Torque Off) cơ bản, giúp ngắt momen động cơ một cách an toàn mà không cần contactor phụ, giảm chi phí và không gian lắp đặt. Các chức năng an toàn mở rộng như SS1, SLS, SBC, SSM có thể được kích hoạt thông qua các mô-đun an toàn hoặc Control Unit cao cấp hơn, đáp ứng các tiêu chuẩn an toàn quốc tế.
- Vận hành bền bỉ và đáng tin cậy: Được thiết kế cho môi trường công nghiệp khắc nghiệt, với các bo mạch được phủ lớp bảo vệ đặc biệt (coated boards), thiết bị này có khả năng chống chịu tốt với bụi bẩn, độ ẩm và các yếu tố ăn mòn, đảm bảo tuổi thọ cao và giảm thiểu thời gian dừng máy để bảo trì. Đây là một điểm cộng lớn đối với các kỹ sư vận hành, những người luôn mong muốn hệ thống hoạt động ổn định 24/7.
- Dễ dàng cài đặt và vận hành: Giao diện thân thiện qua bảng điều khiển BOP-2 hoặc IOP-2 (tùy chọn), cùng với phần mềm STARTER hoặc TIA Portal Startdrive mạnh mẽ, giúp quá trình cài đặt thông số, chẩn đoán lỗi trở nên trực quan và nhanh chóng. Chức năng tự động dò thông số động cơ (motor identification) giúp tối ưu hóa hiệu suất điều khiển một cách dễ dàng.
- Kết nối linh hoạt: Tùy thuộc vào Control Unit được chọn, hệ thống SINAMICS G120 có thể giao tiếp qua nhiều chuẩn công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, CANopen, giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có hoặc xây dựng mới. Với những tính năng này, 6SL3224-0XE41-3UA0 không chỉ là một thiết bị, mà là một đối tác đồng hành đáng tin cậy, giúp doanh nghiệp quý vị chinh phục những đỉnh cao mới trong sản xuất và vận hành.
3. Hướng dẫn kết nối sản phẩm 6SL3224-0XE41-3UA0 với phần mềm
A. Các bước thực hiện kết nối (ví dụ với STARTER qua USB):
Bước 1: Kết Nối Vật Lý
- Cắm đầu Mini-USB của cáp USB vào cổng USB tương ứng trên Control Unit của biến tần.
- Cắm đầu USB còn lại (Type A) vào cổng USB trên máy tính của bạn.
- Đảm bảo Control Unit đã được cấp nguồn. Windows sẽ tự động nhận diện thiết bị và cài đặt driver nếu cần (driver thường đi kèm với phần mềm STARTER/Startdrive).
Bước 2: Khởi Chạy Phần Mềm SINAMICS STARTER
- Mở phần mềm SINAMICS STARTER trên máy tính.
- Tạo một dự án mới (Project) hoặc mở một dự án hiện có.
Bước 3: Tìm Kiếm và Thêm Biến Tần Vào Dự Án
- Trong giao diện STARTER, tìm tùy chọn “Accessible Nodes” hoặc “Find online devices”.
- Phần mềm sẽ quét tìm các thiết bị Siemens đang kết nối. Nếu kết nối USB thành công, Control Unit của biến tần SINAMICS G120 sẽ xuất hiện trong danh sách.
- Chọn thiết bị tìm thấy và thêm vào dự án của bạn. STARTER có thể yêu cầu xác nhận phiên bản firmware hoặc tự động tải cấu hình phần cứng (upload configuration).
Bước 4: Thiết Lập Kết Nối Trực Tuyến (Go Online)
- Sau khi thiết bị đã được thêm vào dự án, nhấp chuột phải vào đối tượng biến tần (ví dụ: SINAMICS G120 CU240E-2 PN) và chọn “Connect” hoặc “Go Online”.
- Nếu kết nối thành công, biểu tượng trạng thái sẽ thay đổi, cho biết bạn đang ở chế độ trực tuyến với biến tần.
Bước 5: Tải Cấu Hình Từ Biến Tần Lên Máy Tính (Upload)
- Để đảm bảo bạn đang làm việc với cấu hình hiện tại của biến tần, thực hiện thao tác “Upload to PG” (tải từ thiết bị lên máy tính). Điều này đặc biệt quan trọng nếu biến tần đã được cài đặt trước đó.
- Lưu dự án sau khi tải lên.
Bước 6: Làm Việc Với Biến Tần: Sau khi kết nối thành công, bạn có thể truy cập vào danh sách thông số (parameter list), thực hiện commissioning (chạy wizard cài đặt), giám sát các giá trị thực (control panel), chẩn đoán lỗi (alarms/faults), và thực hiện các chức năng tối ưu hóa.
B. Kết nối qua Ethernet (PROFINET/EtherNet/IP với CU240E-2 PN hoặc tương tự):
- Kết nối vật lý: Sử dụng cáp Ethernet kết nối cổng PROFINET trên Control Unit với mạng Ethernet của bạn (qua switch hoặc trực tiếp với máy tính có card mạng phù hợp).
- Cấu hình IP: Đảm bảo Control Unit có địa chỉ IP phù hợp với dải mạng của máy tính. Bạn có thể cần dùng công cụ Proneta của Siemens hoặc cài đặt IP qua USB trước.
- Trong STARTER/Startdrive: Chọn giao diện kết nối là card mạng Ethernet của bạn và thực hiện tìm kiếm thiết bị trực tuyến. Các bước còn lại tương tự như kết nối USB.
4. Hướng dẫn cơ bản về cách lập trình biến tần 6SL3224-0XE41-3UA0
A. Cài Đặt Thông Qua Bảng Điều Khiển Vận Hành (BOP-2 hoặc IOP-2): Đây là phương pháp nhanh chóng cho các cài đặt cơ bản hoặc điều chỉnh nhỏ tại chỗ mà không cần máy tính. IOP-2 với màn hình đồ họa và wizard sẽ trực quan hơn BOP-2.
Bước 1: Truy Cập Menu Thông Số
- Trên BOP-2/IOP-2, sử dụng các phím điều hướng để vào chế độ cài đặt thông số (Parameter mode).
- Các thông số được tổ chức theo nhóm (ví dụ: thông số động cơ, thông số điều khiển, thông số I/O).
Bước 2: Nhập Thông Số Động Cơ (Motor Data)
Đây là bước cực kỳ quan trọng. Các thông số cần nhập chính xác từ nhãn động cơ:
P0304: Điện áp định mức động cơ (V)P0305: Dòng điện định mức động cơ (A)P0307: Công suất định mức động cơ (kW hoặc HP)P0308: Hệ số công suất động cơ (cos φ)P0310: Tần số định mức động cơ (Hz)P0311: Tốc độ định mức động cơ (RPM)
Lưu ý: Nhập sai các thông số này có thể dẫn đến vận hành không ổn định, hiệu suất thấp hoặc thậm chí hỏng động cơ.
Bước 3: Thực Hiện Motor Identification (Nhận Dạng Động Cơ – P1900)
- Sau khi nhập thông số động cơ, cần thực hiện quy trình nhận dạng động cơ để biến tần tối ưu hóa thuật toán điều khiển.
- Chọn
P1900 = 1 (Complete identification at standstill) hoặc P1900 = 2 (Complete identification while rotating – nếu ứng dụng cho phép động cơ quay tự do).
- Kích hoạt lệnh chạy (RUN). Biến tần sẽ tự động thực hiện các bài test và lưu kết quả. Quá trình này thường mất vài phút.
- Sau khi hoàn tất, đặt
P1900 = 0.
Bước 4: Cài Đặt Thông Số Vận Hành Cơ Bản
P1080: Tần số tối thiểu (Min. frequency)P1082: Tần số tối đa (Max. frequency)P1120: Thời gian tăng tốc (Ramp-up time)P1121: Thời gian giảm tốc (Ramp-down time)P0700: Lựa chọn nguồn lệnh điều khiển (ví dụ: P0700=2 cho điều khiển qua terminal, P0700=5 cho điều khiển qua truyền thông).P1000: Lựa chọn nguồn đặt tần số (ví dụ: P1000=2 cho analog input, P1000=5 cho truyền thông).
Bước 5: Lưu Thông Số: Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile của biến tần (thường là P0971 = 1 hoặc qua menu trên IOP-2) để tránh mất cài đặt khi ngắt nguồn.
B. Cài Đặt Thông Qua Phần Mềm STARTER hoặc Startdrive (TIA Portal): Phương pháp này mạnh mẽ hơn, cung cấp giao diện đồ họa, wizard hướng dẫn chi tiết và khả năng quản lý thông số chuyên nghiệp.
Bước 1: Kết Nối Biến Tần Với Máy Tính (Như hướng dẫn ở mục 4)
Bước 2: Sử Dụng Commissioning Wizard (Trình Hướng Dẫn Cài Đặt)
Trong STARTER/Startdrive, sau khi kết nối online với biến tần, tìm và chạy “Commissioning Wizard”.
Wizard sẽ dẫn bạn qua từng bước:
- Control type: Chọn loại điều khiển (V/f, Vector), chế độ (HO/LO).
- Motor data: Nhập các thông số động cơ như trên. Có thể chọn động cơ từ catalogue nếu là động cơ Siemens.
- Important parameters: Cài đặt các thông số vận hành cơ bản (tần số min/max, thời gian tăng/giảm tốc).
- Motor identification: Hướng dẫn thực hiện nhận dạng động cơ.
- Inputs/Outputs: Cấu hình các đầu vào/ra số, tương tự.
- Fieldbus: Cài đặt thông số truyền thông (nếu có).
Wizard giúp đơn giản hóa quá trình và đảm bảo các thông số quan trọng được thiết lập.
Bước 3: Tinh Chỉnh Thông Số Chi Tiết (Expert List)
- Sau khi chạy wizard, bạn có thể truy cập “Expert List” để xem và chỉnh sửa toàn bộ danh sách thông số.
- Phần mềm cho phép tìm kiếm, lọc, so sánh thông số, rất tiện lợi.
- Có thể theo dõi giá trị thực của các thông số (monitoring).
Bước 4: Tối Ưu Hóa (Optimization): STARTER/Startdrive cung cấp các công cụ để tối ưu hóa đáp ứng của vòng điều khiển tốc độ, dòng điện (nếu cần).
Bước 5: Sao Lưu Cấu Hình (Save and Download)
- Sau khi hoàn tất cài đặt và kiểm tra, thực hiện lệnh “Download to device” để lưu toàn bộ cấu hình vào biến tần.
- Lưu dự án trên máy tính (Save project) để có bản sao lưu.
C. Một số thông số quan trọng khác cần lưu ý:
P0640: Dòng quá tải động cơ (Motor overload current).P1300: Chế độ điều khiển (Control mode). P1300=0 hoặc 20 cho V/f, P1300=21 cho SLVC.- Các thông số liên quan đến chức năng an toàn (STO, SS1…).
- Các thông số bảo vệ (quá dòng, quá áp, thấp áp, quá nhiệt…).
5. Khắc phục một số lỗi thường gặp trên biến tần 6SL3224-0XE41-3UA0
| Mã Lỗi (Fault Code) |
Mô Tả Lỗi |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Gợi Ý từ thanhthienphu.vn |
| F0001 |
Quá dòng (Overcurrent) |
– Ngắn mạch đầu ra biến tần hoặc trong cuộn dây động cơ.
– Thời gian tăng tốc (p1120) quá ngắn.
– Động cơ bị kẹt hoặc quá tải nặng.
– Thông số động cơ cài đặt không đúng.
– Module công suất (IGBT) bị lỗi. |
– Kiểm tra cáp động cơ và cuộn dây động cơ xem có chạm chập, thông mạch.
– Tăng thời gian tăng tốc.
– Kiểm tra tải cơ khí, đảm bảo động cơ không bị kẹt.
– Kiểm tra lại và cài đặt chính xác thông số động cơ (p0304-p0311), chạy lại Motor ID (p1900).
– Liên hệ thanhthienphu.vn để được hỗ trợ kiểm tra module công suất. |
| F0002 |
Quá áp DC link (DC link overvoltage) |
– Điện áp nguồn đầu vào quá cao.
– Thời gian giảm tốc (p1121) quá ngắn, động cơ tái sinh năng lượng lớn về DC link.
– Điện trở hãm (nếu có) không được kết nối, giá trị không phù hợp hoặc bị hỏng.
– Braking chopper trong biến tần bị lỗi. |
– Kiểm tra điện áp lưới cấp cho biến tần.
– Tăng thời gian giảm tốc.
– Kiểm tra kết nối và giá trị điện trở hãm, đảm bảo phù hợp với công suất biến tần và ứng dụng.
– Kích hoạt chức năng Vdc_max controller (p1240, p1280).
– Liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng. |
| F0003 |
Thấp áp DC link (DC link undervoltage) |
– Điện áp nguồn đầu vào quá thấp hoặc mất pha đầu vào.
– Contactor đầu vào mở đột ngột khi biến tần đang chạy.
– Cầu chì đầu vào bị đứt. |
– Kiểm tra điện áp lưới và các pha đầu vào.
– Kiểm tra mạch điều khiển contactor, đảm bảo đóng cắt đúng trình tự.
– Kiểm tra và thay thế cầu chì nếu cần. |
| F0004 |
Quá nhiệt biến tần (Inverter Overtemperature) |
– Nhiệt độ môi trường quá cao.
– Quạt làm mát của biến tần bị hỏng hoặc bị kẹt, không thông thoáng.
– Biến tần hoạt động quá tải trong thời gian dài.
– Lắp đặt không đúng cách, không đủ không gian tản nhiệt xung quanh biến tần. |
– Đảm bảo nhiệt độ môi trường trong giới hạn cho phép.
– Kiểm tra và vệ sinh quạt làm mát, thay thế nếu hỏng.
– Kiểm tra tải, giảm tải nếu cần hoặc chọn biến tần có công suất lớn hơn.
– Đảm bảo không gian lắp đặt thông thoáng theo khuyến cáo của nhà sản xuất. |
| F07800 |
Động cơ bị kẹt/quá tải (Motor blocked/stall) |
– Động cơ bị kẹt cơ khí.
– Tải quá nặng so với khả năng của động cơ/biến tần.
– Cài đặt giới hạn dòng (p0640) hoặc mô-men (p1520/p1521) quá thấp. |
– Kiểm tra cơ cấu truyền động, loại bỏ nguyên nhân gây kẹt.
– Đánh giá lại tải, có thể cần động cơ/biến tần công suất lớn hơn.
– Điều chỉnh lại các tham số giới hạn dòng/mô-men cho phù hợp. |
| F07900 |
Lỗi Motor ID (Motor Identification Failure) |
– Thông số động cơ nhập vào (p0304-p0311) không chính xác.
– Kết nối giữa biến tần và động cơ không tốt (lỏng cáp, đứt cáp một pha).
– Động cơ không phù hợp với biến tần. |
– Kiểm tra và nhập lại chính xác thông số động cơ.
– Kiểm tra kỹ lại dây cáp kết nối từ biến tần đến động cơ.
– Đảm bảo động cơ tương thích với chế độ điều khiển đã chọn. Chạy lại Motor ID (p1900=1 hoặc các giá trị phù hợp). |
| F30002 |
Lỗi quá áp DC link trong Power Module |
Tương tự F0002, nhưng lỗi được phát hiện trực tiếp bởi Power Module. |
Áp dụng các biện pháp khắc phục tương tự như lỗi F0002. |
