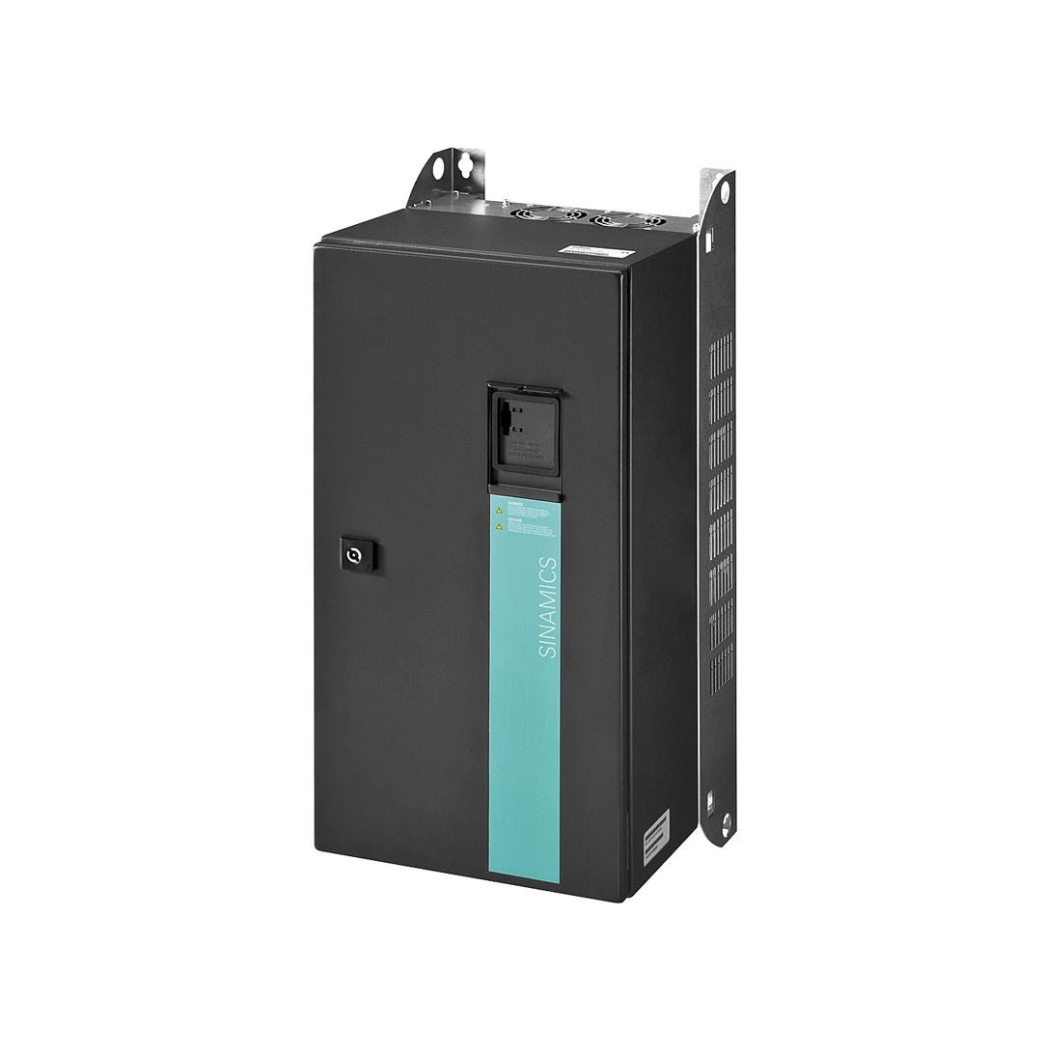

6SL3223-0DE37-5AA0 – Biến tần G120P PM230 3AC 75kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE37-5AA0 G120P PM230 3AC 75kW không chỉ là một mã sản phẩm, mà là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất, tiết kiệm năng lượng vượt trội và đảm bảo sự vận hành bền bỉ cho các ứng dụng bơm, quạt, và máy nén trong môi trường công nghiệp đòi hỏi khắt khe; hãy cùng thanhthienphu.vn khám phá giải pháp điều khiển động cơ tiên tiến này từ Siemens.

Thiết bị biến đổi tần số 75kW này đại diện cho sự kết hợp hoàn hảo giữa công nghệ đỉnh cao và thiết kế thông minh, đáp ứng trọn vẹn nhu cầu nâng cấp hệ thống, tối ưu hóa quy trình sản xuất và đảm bảo an toàn vận hành.

1. Cấu Tạo Thông Minh Của 6SL3223-0DE37-5AA0

• Mạch chỉnh lưu (Rectifier): Chuyển đổi điện áp AC 3 pha từ lưới điện thành điện áp DC một chiều. Siemens sử dụng các linh kiện bán dẫn công suất cao, đảm bảo hiệu suất chuyển đổi tối ưu và giảm thiểu sóng hài gây nhiễu ngược lại lưới điện.
• Mạch lọc DC-Link (DC Link Capacitor Bank): Bao gồm hệ thống tụ điện dung lượng lớn, có nhiệm vụ làm phẳng điện áp DC sau chỉnh lưu, lưu trữ năng lượng và cung cấp nguồn ổn định cho mạch nghịch lưu. Chất lượng và tuổi thọ của tụ điện là yếu tố then chốt đảm bảo độ bền của biến tần, và Siemens luôn lựa chọn những loại tụ tốt nhất cho dòng SINAMICS.
• Mạch nghịch lưu (Inverter): Sử dụng các khối IGBT (Insulated Gate Bipolar Transistor) công suất tiên tiến, điều khiển bằng phương pháp điều chế độ rộng xung (PWM), để biến đổi điện áp DC thành điện áp AC 3 pha với tần số và biên độ mong muốn cấp cho động cơ. Công nghệ IGBT hiện đại giúp giảm tổn thất chuyển mạch, tăng hiệu suất và cho phép tần số đóng cắt cao, tạo ra dạng sóng đầu ra gần sin hơn, giúp động cơ vận hành êm ái và hiệu quả.
• Hệ thống tản nhiệt (Cooling System): Với công suất lớn 75kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng. PM230 IP55 sử dụng hệ thống làm mát bằng quạt cưỡng bức hiệu suất cao, kết hợp với thiết kế cánh tản nhiệt tối ưu, đảm bảo các linh kiện công suất luôn hoạt động trong giới hạn nhiệt độ cho phép, ngay cả trong môi trường khắc nghiệt. Quạt tản nhiệt thường có thể thay thế dễ dàng, thuận tiện cho việc bảo trì.
• Vỏ bảo vệ (Enclosure): Lớp vỏ đạt chuẩn IP55 (Ingress Protection) có khả năng chống bụi xâm nhập hoàn toàn và chống tia nước phun từ mọi hướng, cho phép lắp đặt thiết bị mà không cần tủ điện bổ sung trong nhiều ứng dụng, tiết kiệm chi phí và không gian. Vật liệu vỏ thường là kim loại hoặc nhựa kỹ thuật cao cấp, đảm bảo độ cứng vững và khả năng chịu va đập.
• Giao diện kết nối: Bao gồm các đầu nối nguồn vào (Line Input), đầu nối ra động cơ (Motor Output), và cổng giao tiếp DRIVE-CLiQ để kết nối với Control Unit (CU) – bộ não điều khiển của hệ thống G120P. Các đầu nối được thiết kế chắc chắn, dễ dàng thao tác và đảm bảo an toàn điện.

2. Những Tính Năng Chính Đột Phá Của 6SL3223-0DE37-5AA0

Tối Ưu Hóa Năng Lượng Vượt Trội:

• Chế độ ECO Mode: Tự động điều chỉnh từ thông trong động cơ dựa trên tải thực tế, giảm tổn thất năng lượng đáng kể khi động cơ hoạt động ở chế độ non tải hoặc tải nhẹ. Nghiên cứu từ các tổ chức năng lượng uy tín cho thấy việc áp dụng biến tần với các chế độ tối ưu năng lượng cho bơm và quạt có thể tiết kiệm từ 20% đến 50% điện năng tiêu thụ so với phương pháp điều khiển truyền thống (van tiết lưu, damper).
• Chức năng Hibernation (Ngủ đông): Tự động dừng biến tần và động cơ khi nhu cầu lưu lượng hoặc áp suất bằng không (ví dụ: trong hệ thống cấp nước tăng áp khi không có vòi nào mở) và tự khởi động lại khi có yêu cầu. Tính năng này loại bỏ hoàn toàn việc tiêu thụ năng lượng không cần thiết trong thời gian chờ.
• Tính toán và hiển thị năng lượng tiêu thụ: Cho phép người dùng theo dõi trực tiếp lượng điện năng đã sử dụng, tạo cơ sở dữ liệu cho việc đánh giá hiệu quả tiết kiệm và tối ưu hóa vận hành.

Độ Tin Cậy và Bền Bỉ Cao:

• Thiết kế IP55/UL Type 12: Như đã đề cập, cấp bảo vệ cao giúp chống lại bụi bẩn và ẩm ướt, kéo dài tuổi thọ thiết bị ngay cả trong môi trường công nghiệp khắc nghiệt nhất (nhà máy xi măng, xưởng gỗ, trạm bơm ngoài trời).
• Linh kiện chất lượng cao và quy trình kiểm tra nghiêm ngặt: Siemens nổi tiếng với tiêu chuẩn chất lượng Đức, đảm bảo các thành phần cấu tạo nên biến tần có độ bền cao, giảm thiểu sự cố và chi phí bảo trì đột xuất.
• Quản lý nhiệt thông minh: Hệ thống làm mát hiệu quả duy trì nhiệt độ hoạt động tối ưu, bảo vệ các linh kiện điện tử nhạy cảm.

An Toàn Tích Hợp (Integrated Safety):

• Chức năng Safe Torque Off (STO): Được tích hợp sẵn, đáp ứng tiêu chuẩn an toàn quốc tế SIL 2 (IEC 61508) và PL d (ISO 13849-1). STO đảm bảo động cơ không thể tự khởi động lại một cách không mong muốn khi tín hiệu an toàn được kích hoạt (ví dụ: khi mở cửa bảo vệ máy), loại bỏ momen xoắn nguy hiểm mà không cần dùng contactor an toàn bên ngoài, giúp tiết kiệm chi phí và không gian tủ điện, đồng thời nâng cao mức độ an toàn cho người vận hành. Đây là yêu cầu ngày càng quan trọng trong các nhà máy hiện đại, đặc biệt là trong ngành tự động hóa và lắp ráp robot.

Thân Thiện Với Người Dùng và Dễ Dàng Tích Hợp:

• Cấu trúc module: Cho phép lắp ráp, thay thế và nâng cấp dễ dàng.
• Giao diện cài đặt trực quan: Thông qua phần mềm STARTER hoặc SINAMICS Startdrive (trong TIA Portal), việc cấu hình, tham số hóa và chẩn đoán lỗi trở nên đơn giản hơn bao giờ hết, ngay cả với người dùng mới. Startdrive cung cấp các trình hướng dẫn (wizards) từng bước cho các tác vụ phổ biến.
• Tương thích đa dạng giao thức truyền thông: Khả năng kết nối với các hệ thống điều khiển cấp cao (PLC, SCADA) thông qua các chuẩn phổ biến như PROFINET, PROFIBUS, Modbus RTU… giúp tích hợp liền mạch vào hệ thống tự động hóa tổng thể của nhà máy.

Tối Ưu Hóa Cho Ứng Dụng Chuyên Dụng (Bơm, Quạt, Máy nén):

• Chức năng điều khiển đa bơm (Multi-pump control): Cho phép điều khiển đồng bộ và luân phiên nhiều bơm để duy trì áp suất hoặc lưu lượng ổn định, cân bằng thời gian hoạt động và tối ưu hóa hiệu suất hệ thống.
• Chức năng chống tắc nghẽn (Deragging): Tự động đảo chiều quay động cơ trong thời gian ngắn để loại bỏ vật cản trong bơm.
• Chức năng bảo vệ chạy khô (Dry running protection): Giám sát tải động cơ hoặc sử dụng cảm biến bên ngoài để phát hiện tình trạng bơm chạy không có nước và dừng hoạt động, bảo vệ bơm khỏi hư hỏng.
• Chế độ Bypass: Cho phép chuyển đổi vận hành trực tiếp từ lưới điện khi cần thiết (ví dụ: khi bảo trì biến tần) mà không làm gián đoạn hoạt động (cần thêm contactor bypass).

3. Hướng Dẫn Chi Tiết Kết Nối Biến Tần 6SL3223-0DE37-5AA0 Với Phần Mềm

Bước 1: Mở TIA Portal và Tạo/Mở Dự Án

• Khởi động phần mềm TIA Portal trên máy tính của bạn.
• Tạo một dự án mới (Create new project) hoặc mở một dự án hiện có (Open existing project).

Bước 2: Thêm Thiết Bị Biến Tần Vào Dự Án

• Trong giao diện TIA Portal, chuyển sang chế độ xem “Project view”.
• Trong cây dự án (Project tree) bên trái, nhấp đúp vào “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Drives” -> “SINAMICS” -> “SINAMICS G120P” (hoặc dòng tương ứng với CU đang sử dụng, ví dụ SINAMICS G120).
• Chọn đúng loại Control Unit (ví dụ: CU230P-2 PN) và phiên bản firmware tương ứng. Nếu bạn không chắc chắn, bạn có thể sử dụng chức năng “Detect device online” sau này.
• Đặt tên cho biến tần (ví dụ: BienTanBom1) và nhấp “Add”. Thiết bị biến tần sẽ xuất hiện trong cây dự án.
• Lưu ý: Vì 6SL3223-0DE37-5AA0 là mã của Power Module, bạn cần thêm Control Unit tương thích vào dự án và sau đó liên kết PM230 này với CU đó trong phần cấu hình phần cứng.

Bước 3: Cấu Hình Kết Nối Vật Lý

Kết nối cáp USB hoặc Ethernet từ máy tính đến Control Unit của biến tần như đã chuẩn bị.

Bước 4: Thiết Lập Giao Diện Kết Nối Trên Máy Tính

• Trong TIA Portal, vào menu “Options” -> “Settings”.
• Trong cửa sổ “Settings”, điều hướng đến “PG/PC interface”.
• Chọn loại giao diện bạn đang sử dụng: Nếu dùng USB, thường chọn giao diện có tên liên quan đến “USB” hoặc “Siemens USB”. Nếu dùng Ethernet, chọn card mạng của máy tính đang kết nối với biến tần (ví dụ: Realtek PCIe GBE Family Controller.TCPIP.1).
• Nhấp “OK” để lưu cài đặt.

Bước 5: Kết Nối Trực Tuyến (Go Online)

• Trong cây dự án, chọn thiết bị biến tần bạn vừa thêm.
• Nhấp vào biểu tượng “Go online” (hình màn hình với phích cắm màu xanh lá) trên thanh công cụ hoặc chuột phải vào biến tần và chọn “Online & diagnostics”.
• TIA Portal sẽ cố gắng thiết lập kết nối với biến tần. Nếu cấu hình mạng hoặc USB đúng, trạng thái kết nối sẽ chuyển sang màu cam/xanh lá.
• Cách khác: Bạn có thể vào “Online access” trong cây dự án, chọn giao diện PG/PC đã cài đặt (ví dụ: USB hoặc card mạng), và nhấp vào “Update accessible devices”. TIA Portal sẽ quét tìm các thiết bị Siemens có thể truy cập. Khi biến tần 6SL3223-0DE37-5AA0 (thông qua CU) được tìm thấy, bạn có thể kéo thả nó vào dự án hoặc chọn “Online & diagnostics”.

Bước 6: Tải Lên/Tải Xuống Cấu Hình và Chẩn Đoán

Sau khi kết nối online thành công, bạn có thể:

• Upload: Tải cấu hình hiện có từ biến tần lên máy tính (để sao lưu hoặc chỉnh sửa).
• Download: Tải cấu hình từ dự án trong TIA Portal xuống biến tần (sau khi đã cài đặt hoặc thay đổi thông số).
• Commissioning: Sử dụng các trình hướng dẫn cài đặt (ví dụ: Commissioning wizard) để cấu hình nhanh các thông số cơ bản như dữ liệu động cơ, chế độ điều khiển, giới hạn…
• Diagnostics: Truy cập bộ đệm lỗi (fault buffer), cảnh báo (alarms), giám sát các giá trị thực (dòng điện, tốc độ, điện áp DC link…) để chẩn đoán và theo dõi hoạt động.

4. Hướng Dẫn Lập Trình và Tham Số Hóa Cơ Bản Cho Biến Tần 6SL3223-0DE37-5AA0

Bước 1: Vận hành thử cơ bản (Basic Commissioning / Quick Setup): Đây là bước đầu tiên và quan trọng nhất. Siemens cung cấp các trình hướng dẫn (wizards) tích hợp sẵn trong phần mềm hoặc trên BOP/IOP. Bạn chỉ cần nhập các thông số cơ bản của động cơ (như điện áp, dòng điện, công suất, tốc độ định mức, tần số – các thông số này thường có trên nhãn động cơ) và lựa chọn ứng dụng chính (ví dụ: Bơm ly tâm, Quạt thông gió). Biến tần sẽ tự động tính toán và tối ưu hóa các tham số điều khiển cơ bản.

Bước 2: Tinh chỉnh tham số điều khiển (Control Parameters): Tùy thuộc vào yêu cầu về độ chính xác và đáp ứng của hệ thống, bạn có thể tinh chỉnh các tham số liên quan đến thuật toán điều khiển (ví dụ: chọn V/f hoặc Vector Control), các giới hạn dòng điện, mô-men xoắn, cài đặt các đường cong tăng/giảm tốc (ramp-up/ramp-down time) để đảm bảo khởi động và dừng êm ái, tránh sốc cơ khí cho hệ thống.

Bước 3: Cấu hình chức năng chuyên dụng cho Bơm/Quạt: PM230 được tối ưu cho các ứng dụng này và cung cấp nhiều chức năng hữu ích như:

• Điều khiển PID tích hợp: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một giá trị đặt (setpoint) ổn định (ví dụ: áp suất nước, lưu lượng gió) dựa trên tín hiệu phản hồi từ cảm biến.
• Chế độ đa bơm/quạt (Multi-pump/fan control): Biến tần có thể điều khiển một bơm/quạt chính và khởi động/dừng các bơm/quạt phụ trợ khi cần thiết để đáp ứng nhu cầu thay đổi, tối ưu hiệu suất hệ thống.
• Chức năng Bypass: Cho phép chuyển đổi hoạt động giữa biến tần và khởi động trực tiếp từ lưới điện (khi cần bảo trì biến tần hoặc trong trường hợp khẩn cấp).
• Chức năng làm sạch bơm (Pump Deragging): Tự động đảo chiều quay động cơ trong thời gian ngắn để loại bỏ tắc nghẽn.

Bước 4: Cài đặt Ngõ vào/Ngõ ra (I/O Configuration): Cấu hình chức năng cho các đầu vào số (Digital Input – DI), đầu vào tương tự (Analog Input – AI), đầu ra số (Digital Output – DO), đầu ra tương tự (Analog Output – AO) trên Control Unit để nhận tín hiệu điều khiển (Start/Stop, tín hiệu tốc độ, tín hiệu setpoint PID) và xuất tín hiệu trạng thái (Running, Fault, tốc độ thực tế).

Bước 5: Cấu hình Truyền thông (Communication Settings): Nếu cần tích hợp biến tần vào hệ thống tự động hóa lớn hơn, bạn cần cài đặt các tham số liên quan đến chuẩn truyền thông đang sử dụng (địa chỉ mạng, tốc độ truyền, cấu hình dữ liệu trao đổi).

Bước 6: Sao lưu tham số: Sau khi hoàn tất cấu hình, việc sao lưu bộ tham số vào thẻ nhớ SD (nếu Control Unit hỗ trợ) hoặc lưu file trên máy tính là rất quan trọng để dễ dàng phục hồi cài đặt khi cần thiết.

5. Hướng Dẫn Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3223-0DE37-5AA0

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Biến Tần 6SL3223-0DE37-5AA0

Bạn là một kỹ sư điện đang tìm cách nâng cấp hệ thống cũ kỹ, thường xuyên hỏng hóc? Bạn là quản lý kỹ thuật mong muốn tối ưu hóa chi phí vận hành và đảm bảo an toàn lao động cho nhân viên? Hay bạn là chủ doanh nghiệp đang tìm kiếm giải pháp nâng cao năng lực cạnh tranh thông qua tự động hóa và tiết kiệm năng lượng? 6SL3223-0DE37-5AA0 chính là câu trả lời bạn đang tìm kiếm.

Tại sao nên chọn Thanhthienphu.vn là đối tác cung cấp 6SL3223-0DE37-5AA0?

• Chuyên Môn Sâu Rộng: Đội ngũ kỹ sư của chúng tôi không chỉ am hiểu về sản phẩm mà còn có kinh nghiệm thực tế trong việc tư vấn, thiết kế và triển khai các giải pháp tự động hóa sử dụng biến tần Siemens cho đa dạng ngành công nghiệp tại Việt Nam. Chúng tôi hiểu rõ những khó khăn và nhu cầu đặc thù của bạn.
• Sản Phẩm Chính Hãng, Sẵn Kho: Thanhthienphu.vn cam kết cung cấp sản phẩm 6SL3223-0DE37-5AA0 G120P PM230 3AC 75kW chính hãng Siemens, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng. Chúng tôi duy trì lượng hàng tồn kho hợp lý để đáp ứng nhanh chóng nhu cầu của quý khách hàng.
• Giá Cả Cạnh Tranh và Hợp Lý: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất cho sản phẩm biến tần Siemens G120P 75kW, đi kèm với các chính sách bán hàng linh hoạt, phù hợp với ngân sách của các doanh nghiệp vừa và nhỏ cũng như các dự án lớn.
• Dịch Vụ Hỗ Trợ Tận Tâm: Không chỉ dừng lại ở việc bán hàng, thanhthienphu.vn còn cung cấp dịch vụ hỗ trợ kỹ thuật trước, trong và sau bán hàng. Từ việc tư vấn lựa chọn cấu hình phù hợp, hỗ trợ cài đặt, lập trình đến khắc phục sự cố, chúng tôi luôn đồng hành cùng bạn.

Liên hệ ngay với Thanh Thiên Phú để nhận tư vấn và báo giá tốt nhất:

• Hotline: 08.12.77.88.99 (Hỗ trợ tư vấn kỹ thuật và đặt hàng nhanh chóng)
• Website: thanhthienphu.vn (Tham khảo thêm thông tin sản phẩm và dịch vụ)
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh (Đến trực tiếp để trao đổi và nhận tư vấn chi tiết)

Đội ngũ chuyên gia của thanhthienphu.vn luôn sẵn sàng lắng nghe và cùng bạn tìm ra giải pháp tối ưu nhất cho mọi yêu cầu về thiết bị điều khiển tốc độ động cơ 75kW và các giải pháp tự động hóa khác.
