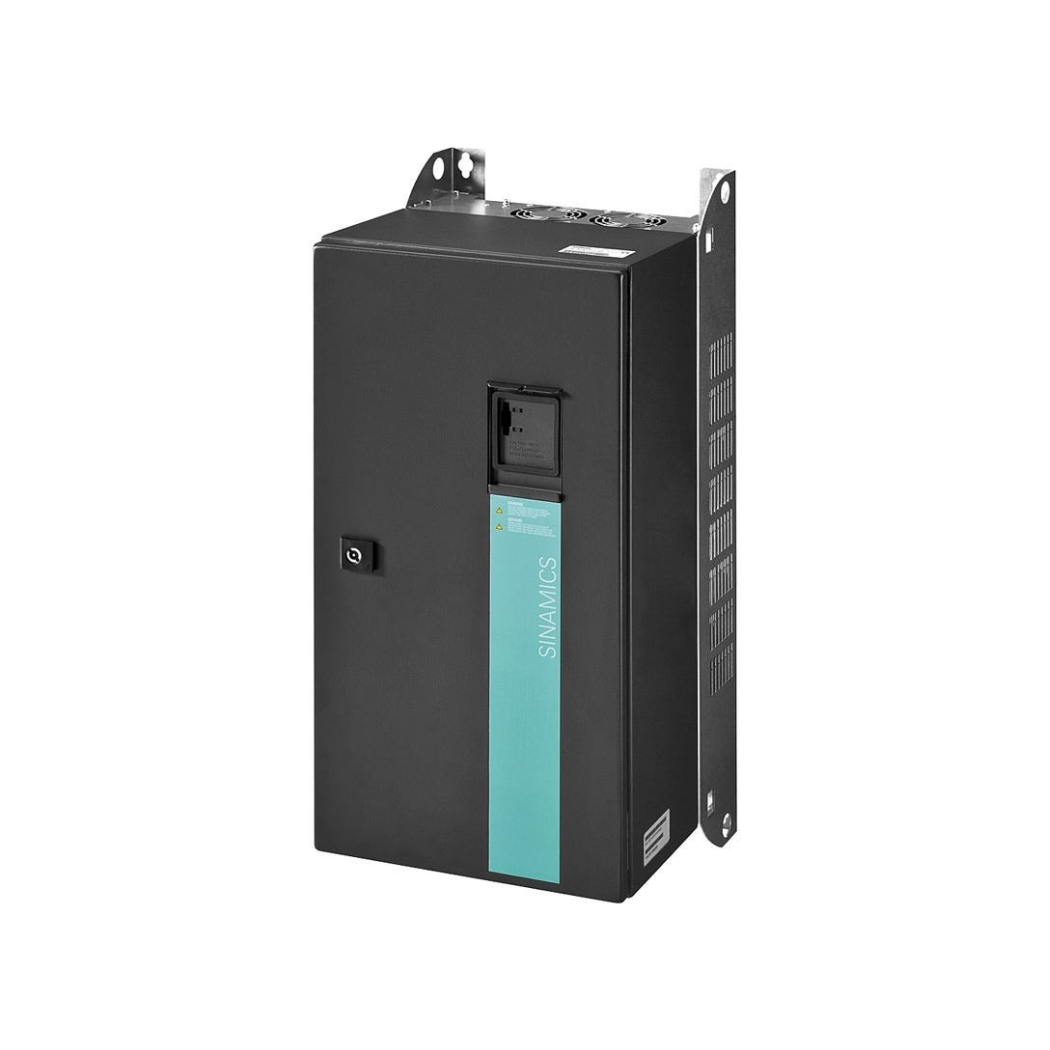

6SL3223-0DE34-5AA0 – Biến tần G120P PM230 3AC 45kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE34-5AA0 G120P PM230 3AC 45kW: Khám phá giải pháp điều khiển động cơ 45kW ba pha đỉnh cao từ Siemens, mang đến hiệu suất năng lượng vượt trội và sự ổn định tuyệt vời cho hệ thống bơm, quạt, máy nén của bạn cùng thanhthienphu.vn.

Thiết bị biến đổi tần số tiên tiến này chính là chìa khóa mở ra cánh cửa tối ưu hóa quy trình sản xuất, giảm thiểu chi phí vận hành và nâng cao năng lực cạnh tranh trong kỷ nguyên công nghiệp 4.0, một lựa chọn hoàn hảo cho các ứng dụng HVAC và quản lý nước.

1. Khám phá cấu tạo tinh vi của bộ biến đổi tần số 6SL3223-0DE34-5AA0

• Khối Chỉnh lưu (Rectifier): Đây là bộ phận đầu tiên tiếp nhận nguồn điện xoay chiều 3 pha từ lưới điện. Nó sử dụng các linh kiện bán dẫn công suất cao (thường là diode hoặc thyristor) để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Chất lượng của khối chỉnh lưu ảnh hưởng trực tiếp đến độ ổn định của điện áp DC bus và hiệu suất tổng thể của biến tần.
• DC Link (Mạch Liên kết DC): Bao gồm các tụ điện dung lượng lớn, có nhiệm vụ lọc và làm phẳng điện áp một chiều sau khi chỉnh lưu. DC Link giống như một “bể chứa năng lượng” tạm thời, cung cấp nguồn DC ổn định cho khối nghịch lưu và giúp giảm gợn sóng điện áp, cải thiện chất lượng điện năng. Độ bền và tuổi thọ của tụ điện là yếu tố quan trọng quyết định tuổi thọ của biến tần. Siemens luôn sử dụng tụ chất lượng cao trong các sản phẩm của mình.
• Khối Nghịch lưu (Inverter): Đây là “trái tim” của biến tần, sử dụng các linh kiện chuyển mạch công suất cao như IGBT (Insulated Gate Bipolar Transistor). Khối này nhận điện áp DC từ DC Link và biến đổi ngược lại thành điện áp xoay chiều (AC) với tần số và biên độ có thể điều chỉnh được để cấp cho động cơ. Công nghệ điều chế độ rộng xung (PWM – Pulse Width Modulation) tiên tiến được áp dụng tại đây để tạo ra dạng sóng gần sin nhất, giúp động cơ hoạt động êm ái và hiệu quả.
• Mạch Điều khiển và Vi xử lý: Bộ não của biến tần, chịu trách nhiệm nhận tín hiệu điều khiển từ bên ngoài (Control Unit, PLC, HMI), thực thi các thuật toán điều khiển (V/f, Vector), giám sát các thông số hoạt động (dòng điện, điện áp, nhiệt độ), phát hiện lỗi và bảo vệ biến tần cũng như động cơ. Siemens tích hợp các bộ vi xử lý mạnh mẽ và thuật toán thông minh để đảm bảo hiệu suất điều khiển tối ưu và các chức năng bảo vệ toàn diện.
• Bộ lọc EMC (Electromagnetic Compatibility): Module công suất PM230 6SL3223-0DE34-5AA0 tích hợp sẵn bộ lọc EMC Class A (Loại A), giúp giảm nhiễu điện từ phát ra từ biến tần, đảm bảo tương thích điện từ với các thiết bị khác trong môi trường công nghiệp, tuân thủ các tiêu chuẩn quốc tế. Điều này đặc biệt quan trọng trong các nhà máy có nhiều thiết bị điện tử nhạy cảm.
• Hệ thống Tản nhiệt: Với công suất 45kW, lượng nhiệt tỏa ra trong quá trình hoạt động là đáng kể. Siemens trang bị cho PM230 hệ thống tản nhiệt hiệu quả, thường bao gồm quạt làm mát và các cánh tản nhiệt được thiết kế tối ưu để duy trì nhiệt độ hoạt động ổn định, đảm bảo hiệu suất và kéo dài tuổi thọ linh kiện.

2. Những tính năng chính làm nên sự khác biệt của biến tần 6SL3223-0DE34-5AA0

• Tối Ưu Hóa Cho Bơm, Quạt, Máy Nén (HVAC): Đây là điểm nhấn quan trọng nhất. 6SL3223-0DE34-5AA0 được Siemens tinh chỉnh đặc biệt cho các ứng dụng có mô-men thay đổi (Variable Torque), điển hình là bơm và quạt. Các thuật toán điều khiển được tối ưu để đạt hiệu suất năng lượng cao nhất ở các chế độ tải khác nhau, giúp tiết kiệm điện năng đáng kể so với việc chạy động cơ trực tiếp hoặc sử dụng các giải pháp điều khiển khác.
• Chế độ ECO Mode: Tính năng thông minh này tự động điều chỉnh từ thông trong động cơ dựa trên tải thực tế. Khi động cơ hoạt động ở chế độ non tải hoặc tải nhẹ, chế độ ECO sẽ giảm từ thông, qua đó giảm tổn hao năng lượng trong động cơ một cách hiệu quả mà vẫn đảm bảo khả năng đáp ứng khi tải tăng. Theo Siemens, chế độ này có thể giúp tiết kiệm thêm đến 5% năng lượng so với điều khiển V/f thông thường.
• Chức năng Ngủ đông (Hibernation Mode): Khi nhu cầu vận hành thấp (ví dụ, lưu lượng nước hoặc gió dưới ngưỡng cài đặt), biến tần có thể tự động dừng động cơ và chuyển sang trạng thái “ngủ đông” tiêu thụ rất ít năng lượng. Khi có tín hiệu yêu cầu hoạt động trở lại, biến tần sẽ tự động “thức dậy” và khởi động động cơ. Tính năng này cực kỳ hữu ích trong các hệ thống HVAC hoặc cấp nước hoạt động không liên tục, giúp tối đa hóa việc tiết kiệm điện.
• Tích hợp Bộ điều khiển PID: Biến tần có khả năng tự thực hiện các vòng điều khiển kín (PID) cho các đại lượng quá trình như áp suất, lưu lượng, nhiệt độ mà không cần đến bộ điều khiển PLC bên ngoài trong nhiều trường hợp. Điều này giúp đơn giản hóa cấu trúc hệ thống, giảm chi phí đầu tư và tăng độ tin cậy.
• Chức năng Bỏ qua Tần số Cộng hưởng (Skip Frequencies): Trong nhiều hệ thống cơ khí, có những dải tần số hoạt động có thể gây ra cộng hưởng rung động, làm hư hại thiết bị và gây tiếng ồn. Biến tần cho phép cài đặt để “nhảy” qua các dải tần số nguy hiểm này, đảm bảo hệ thống vận hành êm ái và bền bỉ hơn.
• Khởi động Bắt tốc (Flying Restart): Cho phép biến tần khởi động và đồng bộ hóa một cách mượt mà với động cơ đang quay tự do (do quán tính hoặc dòng chảy), tránh được sốc cơ khí và dòng khởi động lớn.
• Tích hợp Bộ lọc EMC Class A: Như đã đề cập, việc tích hợp sẵn bộ lọc giúp giảm chi phí và không gian lắp đặt tủ điện, đồng thời đảm bảo tuân thủ các tiêu chuẩn về nhiễu điện từ.
• Giao diện Thân thiện: Khi kết hợp với Control Unit CU230P-2 và màn hình BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel), việc cài đặt, vận hành và chẩn đoán lỗi trở nên cực kỳ trực quan và dễ dàng ngay cả với người dùng không chuyên sâu về lập trình biến tần.
• Hỗ trợ Đa dạng Giao thức Truyền thông: Thông qua các phiên bản Control Unit CU230P-2 khác nhau, biến tần có thể dễ dàng tích hợp vào các hệ thống tự động hóa lớn sử dụng các chuẩn truyền thông phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, BACnet MS/TP, USS, Modbus RTU. Điều này mang lại sự linh hoạt tối đa cho việc kết nối và giám sát.

3. Hướng dẫn chi tiết kết nối biến tần 6SL3223-0DE34-5AA0 với phần mềm điều khiển

A. Các bước thực hiện kết nối với STARTER qua cổng USB:

1. Cài đặt phần mềm: Tải và cài đặt phiên bản STARTER mới nhất từ trang web SIOS. Đảm bảo cài đặt cả các driver cần thiết.

2. Kết nối vật lý:

• Kết nối đầu Mini-B của cáp USB vào cổng tương ứng trên Control Unit của biến tần.
• Kết nối đầu Type A của cáp USB vào cổng USB trên máy tính của bạn.
• Windows sẽ tự động nhận diện thiết bị và cài đặt driver (có thể mất vài phút lần đầu).

3. Khởi động STARTER: Mở phần mềm STARTER trên máy tính.

4. Thiết lập giao diện PG/PC:

• Trong STARTER, vào menu Options -> Set PG/PC Interface....
• Trong cửa sổ Set PG/PC Interface, tìm mục Access Point of the Application chọn S7ONLINE (STEP 7).
• Trong danh sách Interface Parameter Assignment Used, tìm và chọn giao diện tương ứng với kết nối USB của bạn (thường có tên chứa “USB”, “PC Adapter USB”, hoặc tên tương tự do Siemens cung cấp).
• Nhấn OK để xác nhận.

5. Tìm kiếm biến tần (Accessible Nodes/Devices):

• Trong cây dự án của STARTER (Project Navigator), nhấp chuột phải vào tên dự án hoặc thư mục gốc và chọn Accessible Nodes hoặc biểu tượng tương tự trên thanh công cụ.
• STARTER sẽ quét các thiết bị kết nối qua giao diện đã chọn (USB).
• Nếu kết nối thành công, biến tần SINAMICS G120P (với CU và PM230) sẽ xuất hiện trong danh sách.

6. Kết nối Online:

• Nhấp đúp vào biểu tượng biến tần vừa tìm thấy hoặc chọn biến tần và nhấn nút Connect (biểu tượng kết nối online).
• STARTER sẽ thiết lập kết nối trực tuyến với biến tần. Trạng thái online sẽ được hiển thị (thường có màu xanh lá).

7. Tải/Upload cấu hình:

• Sau khi kết nối online, bạn có thể tải cấu hình từ biến tần lên máy tính (Load from device to PG) để sao lưu hoặc chỉnh sửa.
• Bạn cũng có thể tải cấu hình từ máy tính xuống biến tần (Load from PG to device) sau khi đã chỉnh sửa hoặc tạo mới. Lưu ý: Cẩn thận khi tải xuống để tránh ghi đè cấu hình không mong muốn.

B. Kết nối qua Ethernet (PROFINET/EtherNet/IP):

• Quy trình tương tự, nhưng cần cấu hình địa chỉ IP cho card mạng máy tính và biến tần trong cùng một dải mạng.
• Trong Set PG/PC Interface, chọn giao diện là card mạng Ethernet của bạn (ví dụ: TCP/IP(Auto) hoặc chọn cụ thể card mạng).
• Sử dụng chức năng Accessible Nodes để quét mạng và tìm biến tần dựa trên địa chỉ IP hoặc tên thiết bị PROFINET.

Quan trọng: Luôn tham khảo tài liệu hướng dẫn sử dụng cụ thể của Control Unit và phiên bản phần mềm STARTER/Startdrive bạn đang dùng để có thông tin chính xác nhất. Nếu gặp khó khăn, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99, chúng tôi luôn sẵn sàng hỗ trợ bạn.

4. Cách lập trình cơ bản cho bộ điều chỉnh tần số 6SL3223-0DE34-5AA0

A. Các phương pháp lập trình/tham số hóa:

Sử dụng Bảng điều khiển BOP-2/IOP-2 (Nếu có): Giao diện trực tiếp trên biến tần, phù hợp cho các cài đặt nhanh, cơ bản hoặc khi không có máy tính.

• BOP-2: Sử dụng các nút bấm lên/xuống/trái/phải và OK/ESC để điều hướng menu, nhập số tham số (ví dụ P1300) và thay đổi giá trị.
• IOP-2: Giao diện đồ họa, menu dạng văn bản rõ ràng, có hỗ trợ wizard (trình hướng dẫn cài đặt), giúp quá trình dễ dàng hơn nhiều.

Sử dụng Phần mềm STARTER/Startdrive: Phương pháp mạnh mẽ và trực quan nhất, đặc biệt cho các cấu hình phức tạp.

• Giao diện đồ họa, danh sách tham số được phân nhóm rõ ràng theo chức năng.
• Cung cấp các wizard (ví dụ: Commissioning Wizard) hướng dẫn từng bước nhập thông số động cơ, cài đặt ứng dụng cơ bản.
• Cho phép lưu trữ, sao lưu, so sánh các bộ tham số.
• Cung cấp công cụ giám sát (Trace) và chẩn đoán mạnh mẽ.

B. Các bước lập trình cơ bản (Sử dụng Wizard trong STARTER/Startdrive làm ví dụ):

Bước 1: Khởi động Commissioning Wizard: Sau khi kết nối online với biến tần trong STARTER/Startdrive, tìm và chạy chức năng Commissioning Wizard (Trình hướng dẫn cài đặt).

Bước 2: Chọn ứng dụng (Application Class): Wizard thường hỏi về loại ứng dụng (Bơm, Quạt, Băng tải…). Chọn “Pumps/Fans” (Bơm/Quạt) để tối ưu hóa các cài đặt mặc định.

Bước 3: Cấu hình chế độ điều khiển (Control Mode):

Tham số P1300 quyết định chế độ điều khiển.

Đối với bơm/quạt, các lựa chọn phổ biến là:

• [0] V/f control with linear characteristic: Chế độ V/f cơ bản, đơn giản.
• [2] V/f control with parabolic characteristic: Tối ưu cho tải moment biến đổi như bơm/quạt ly tâm, giúp tiết kiệm năng lượng.
• [3] V/f control with programmable characteristic: Cho phép định nghĩa đường cong V/f tùy chỉnh.
• [19] Sensorless Vector Control (SLVC) for Induction Motors: Điều khiển vector không cảm biến, cho hiệu suất động tốt hơn, đặc biệt khi cần moment khởi động cao hoặc điều khiển tốc độ chính xác hơn.

Wizard sẽ đề xuất chế độ phù hợp dựa trên lựa chọn ứng dụng ở Bước 2.

Bước 4: Nhập thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng.

Nhập các thông số từ nhãn động cơ (nameplate) vào các tham số tương ứng:

• P0304: Điện áp định mức động cơ (V)
• P0305: Dòng điện định mức động cơ (A)
• P0307: Công suất định mức động cơ (kW)
• P0308: Hệ số công suất định mức (cos phi)
• P0310: Tần số định mức động cơ (Hz)
• P0311: Tốc độ định mức động cơ (RPM)

Nhập chính xác các giá trị này giúp biến tần tính toán và bảo vệ động cơ đúng cách.

Bước 5: Cấu hình giới hạn vận hành:

• P1080: Tần số tối thiểu (Min frequency) (Hz)
• P1082: Tần số tối đa (Max frequency) (Hz)
• P1120: Thời gian tăng tốc (Ramp-up time) (s)
• P1121: Thời gian giảm tốc (Ramp-down time) (s)
• Cài đặt các giá trị này phù hợp với yêu cầu của hệ thống cơ khí và quy trình.

Bước 6: Cấu hình ngõ vào/ra (I/O Configuration):

Xác định cách biến tần nhận lệnh chạy/dừng và tín hiệu đặt tốc độ (Setpoint). Ví dụ:

• Chạy/dừng bằng tín hiệu Digital Input (DI) trên CU.
• Setpoint tốc độ bằng tín hiệu Analog Input (AI) 0-10V hoặc 4-20mA từ cảm biến áp suất hoặc bộ điều khiển PLC.

Wizard hoặc các menu cấu hình I/O cho phép gán chức năng cho từng chân DI/DO/AI/AO.

Bước 7: Thực hiện Motor Identification (Tự động dò thông số động cơ):

• Tham số P1900: Chọn chế độ tự động dò ([1] hoặc [2] hoặc [3]).
• Tham số P1910 (nếu dùng SLVC) hoặc P1960 (nếu tối ưu hóa V/f).
• Chạy lệnh Motor ID (P1910 = 1 hoặc P1960 = 1). Biến tần sẽ cấp điện và đo các thông số điện của động cơ khi đứng yên hoặc quay nhẹ (tùy chế độ) để tối ưu hóa mô hình điều khiển. Yêu cầu: Động cơ phải được kết nối và sẵn sàng quay tự do (nếu cần).

Bước 8: Lưu tham số: Sau khi hoàn tất cấu hình, chọn lệnh lưu tham số vào bộ nhớ non-volatile (EEPROM) của biến tần (thường là P0971 = 1 hoặc qua nút/menu “Save Parameters”). Điều này đảm bảo cấu hình không bị mất khi mất điện.

C. Một số tham số hữu ích khác cho bơm/quạt:

• P1310/P1311/P1312: Cài đặt hệ số khuếch đại cho đường cong V/f (Boost) để tăng moment khởi động.
• P2157/P2158/P2160: Cài đặt tần số và băng thông bỏ qua để tránh cộng hưởng cơ khí.
• P2200: Kích hoạt bộ điều khiển PID tích hợp.
• P2370-P2378: Cài đặt chức năng Hibernation (Ngủ đông).

Lời khuyên từ thanhthienphu.vn: Hãy bắt đầu với Commissioning Wizard, nó sẽ đơn giản hóa đáng kể quá trình cài đặt ban đầu. Sau đó, bạn có thể tinh chỉnh các tham số cụ thể nếu cần. Luôn đọc kỹ tài liệu hướng dẫn (Parameter List, Commissioning Manual) của SINAMICS G120P và Control Unit bạn đang sử dụng. Cần hỗ trợ chuyên sâu hơn? Hotline 08.12.77.88.99 của thanhthienphu.vn luôn sẵn lòng giải đáp.

5. Chẩn đoán và khắc phục nhanh chóng một số sự cố thường gặp trên 6SL3223-0DE34-5AA0

6. Liên hệ thanhthienphu.vn ngay hôm nay để nhận tư vấn

Bộ biến đổi tần số 6SL3223-0DE34-5AA0 G120P PM230 3AC 45kW không chỉ là một thiết bị điều khiển động cơ thông thường, mà là một giải pháp công nghệ cao từ Siemens, được thiết kế để giải quyết triệt để những thách thức về hiệu suất năng lượng, độ tin cậy và khả năng tích hợp trong các ứng dụng bơm, quạt, máy nén – những trái tim của nhiều hệ thống công nghiệp và tòa nhà hiện đại.

Bạn khao khát một hệ thống vận hành mượt mà, tiết kiệm chi phí tối đa và hoạt động bền bỉ năm tháng? Drive Siemens 45kW này chính là câu trả lời. Và tại sao bạn nên chọn thanhthienphu.vn làm đối tác cung cấp và tư vấn?

• Chuyên môn sâu rộng: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm Siemens và các ứng dụng công nghiệp, sẵn sàng tư vấn giải pháp tối ưu nhất cho nhu cầu cụ thể của bạn.
• Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp 100% sản phẩm 6SL3223-0DE34-5AA0 chính hãng Siemens, với đầy đủ chứng nhận chất lượng và bảo hành theo tiêu chuẩn nhà sản xuất.
• Giá cả cạnh tranh: Mang đến cho bạn mức giá tốt nhất thị trường cùng chính sách bán hàng linh hoạt.
• Hàng tồn kho sẵn sàng: Đáp ứng nhanh chóng nhu cầu của bạn, giảm thiểu thời gian chờ đợi. (Vui lòng liên hệ để kiểm tra tình trạng tồn kho thực tế).
• Dịch vụ hỗ trợ tận tâm: Từ tư vấn lựa chọn, hỗ trợ kỹ thuật trong quá trình lắp đặt, cài đặt đến dịch vụ hậu mãi chu đáo, thanhthienphu.vn luôn đồng hành cùng bạn.

Nhấc máy và gọi đến Hotline: 08.12.77.88.99 hoặc truy cập website của chúng tôi: thanhthienphu.vn hoặc ghé thăm văn phòng giao dịch tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Sự hài lòng và thành công của bạn chính là động lực phát triển của thanhthienphu.vn.
