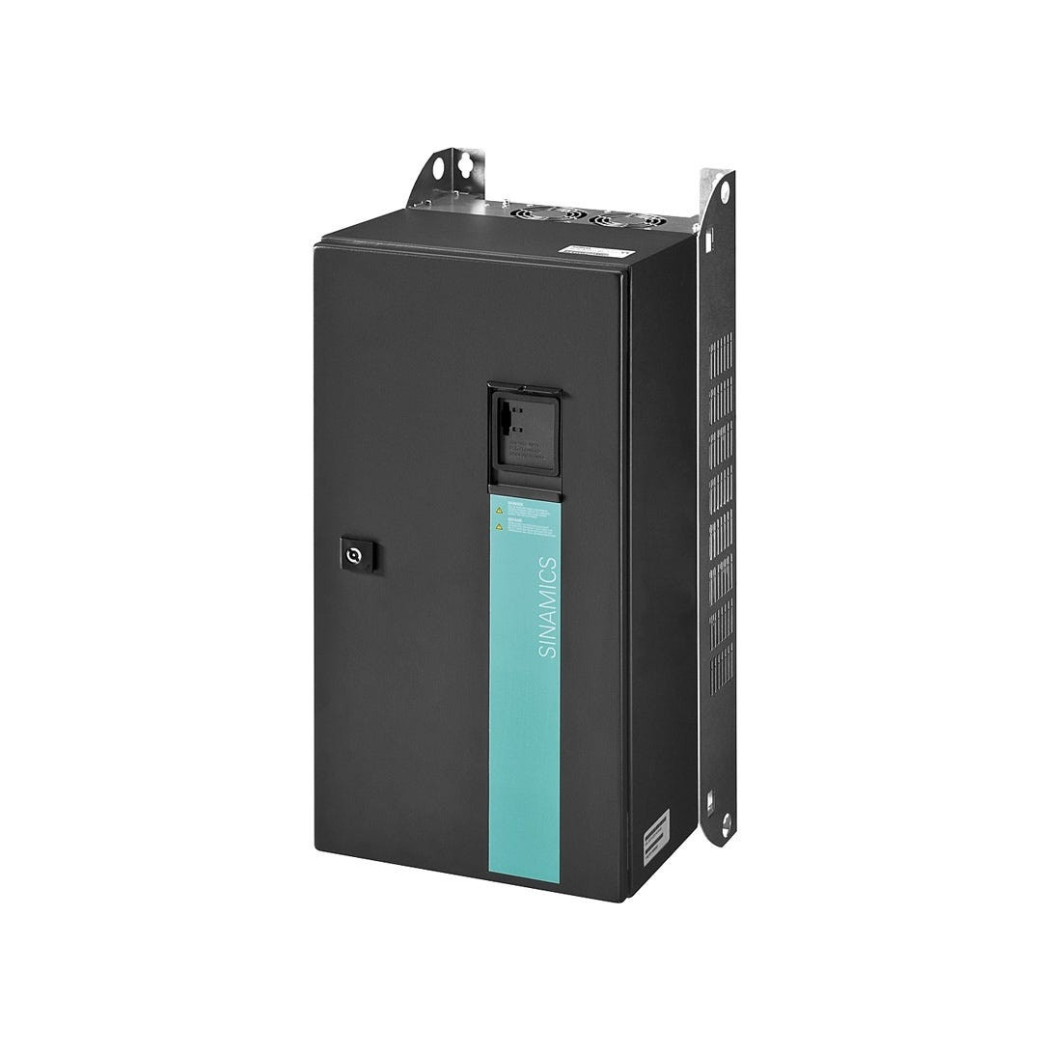

6SL3223-0DE33-7AA0 – Biến tần G120P PM230 3AC 37kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE33-7AA0 G120P PM230 3AC 37kW: Giải pháp biến tần Siemens đỉnh cao cho hiệu suất và độ tin cậy vượt trội trong công nghiệp, mở ra kỷ nguyên mới cho hệ thống truyền động điện của bạn tại thanhthienphu.vn.

Thiết bị điều khiển tốc độ động cơ mạnh mẽ này chính là chìa khóa giúp doanh nghiệp bạn tối ưu hóa năng lượng, nâng cao năng suất và đảm bảo vận hành ổn định, liên tục cho các ứng dụng bơm, quạt, máy nén, đáp ứng hoàn hảo nhu cầu tự động hóa công nghiệp và điều khiển truyền động.

1. Khám phá cấu tạo ưu việt của Biến tần 6SL3223-0DE33-7AA0

• Power Module PM230 (Trái tim mạnh mẽ): Đây chính là phần mang mã 6SL3223-0DE33-7AA0. Nó chịu trách nhiệm chính trong việc biến đổi nguồn điện lưới AC 3 pha thành nguồn AC có tần số và điện áp thay đổi để cấp cho động cơ. Bên trong module này là các linh kiện công suất chất lượng cao như bộ chỉnh lưu (rectifier), mạch DC trung gian (DC link) với các tụ điện dung lượng lớn và bộ nghịch lưu (inverter) sử dụng công nghệ IGBT tiên tiến. Đặc biệt, PM230 với cấp bảo vệ IP55 có lớp vỏ kín, chắc chắn, sử dụng vật liệu chịu lực và chống ăn mòn, cùng hệ thống gioăng làm kín hiệu quả, bảo vệ hoàn hảo các linh kiện điện tử nhạy cảm khỏi bụi bẩn và tia nước phun từ mọi hướng. Hệ thống tản nhiệt được thiết kế tối ưu với quạt làm mát hiệu suất cao và các cánh tản nhiệt lớn, đảm bảo module hoạt động ổn định ngay cả trong điều kiện nhiệt độ môi trường lên đến 50°C.
• Control Unit (CU – Bộ não điều khiển): Mặc dù không đi kèm trực tiếp với mã PM230 này, Control Unit là bộ phận không thể thiếu để biến tần hoạt động. Nó được gắn trực tiếp lên Power Module, thực hiện các thuật toán điều khiển phức tạp (ví dụ: điều khiển vector không cảm biến SLVC, điều khiển U/f), xử lý tín hiệu vào/ra (digital/analog), quản lý truyền thông (như PROFINET, PROFIBUS tùy chọn CU) và lưu trữ thông số cài đặt. Sự tách biệt giữa CU và PM giúp tăng tính linh hoạt trong việc lựa chọn tính năng điều khiển và giao thức truyền thông phù hợp với từng ứng dụng cụ thể, đồng thời dễ dàng thay thế hoặc nâng cấp khi cần. Các kỹ sư có thể lựa chọn CU phù hợp nhất với yêu cầu dự án, từ cơ bản đến nâng cao.
• Operator Panel (BOP/IOP – Giao diện người dùng): Là tùy chọn lắp thêm, các màn hình vận hành như Basic Operator Panel (BOP-2) hoặc Intelligent Operator Panel (IOP-2) cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động, chẩn đoán lỗi một cách trực quan và thuận tiện ngay tại chỗ. Thiết kế giao diện thân thiện, dễ sử dụng giúp tiết kiệm thời gian trong quá trình commissioning và bảo trì.

2. Các tính năng chính nổi bật của Bộ biến đổi tần số 6SL3223-0DE33-7AA0

• Chuyên dụng cho Bơm, Quạt, Máy nén (HVAC & Water/Wastewater): Dòng G120P được Siemens tối ưu hóa đặc biệt cho các ứng dụng có mô-men tải biến đổi (variable torque), phổ biến trong các hệ thống điều hòa không khí, thông gió (HVAC), cấp nước và xử lý nước thải. Các thuật toán điều khiển tích hợp sẵn như chế độ điều khiển đa bơm, chức năng chống tắc nghẽn đường ống, chế độ bảo vệ bơm chạy khô giúp đơn giản hóa việc cài đặt và đảm bảo hoạt động hiệu quả, ổn định cho các ứng dụng này.
• Tiết kiệm năng lượng vượt trội: Đây là một trong những lợi ích quan trọng nhất mà 6SL3223-0DE33-7AA0 mang lại. Nhờ chế độ ECO mode tự động điều chỉnh điện áp đầu ra theo tải thực tế, chức năng ngủ đông (Hibernation mode) tự động dừng biến tần khi không có nhu cầu sử dụng và khởi động lại khi cần, cùng với khả năng điều khiển tốc độ chính xác theo yêu cầu thay vì chạy đầy tải liên tục, biến tần giúp giảm đáng kể lượng điện năng tiêu thụ. Các nghiên cứu độc lập và báo cáo từ Siemens cho thấy, việc sử dụng biến tần cho ứng dụng bơm, quạt có thể tiết kiệm tới 60% chi phí điện năng so với các phương pháp điều khiển truyền thống. Đây là một khoản đầu tư mang lại lợi tức nhanh chóng và bền vững.
• Cấp bảo vệ IP55 mạnh mẽ: Như đã đề cập, Power Module PM230 này được thiết kế với cấp bảo vệ IP55. Điều này có nghĩa là nó hoàn toàn chống bụi xâm nhập và được bảo vệ chống lại tia nước phun từ mọi hướng. Khả năng này cho phép lắp đặt biến tần gần động cơ hơn, thậm chí trong các môi trường khắc nghiệt như nhà máy sản xuất thực phẩm, dệt may, xử lý hóa chất, hoặc ngoài trời (có mái che phù hợp), giảm chi phí tủ điện và dây dẫn, đồng thời tăng độ tin cậy của hệ thống.
• Tích hợp bộ lọc EMC Class A: Biến tần 6SL3223-0DE33-7AA0 đi kèm bộ lọc nhiễu điện từ (EMC) tích hợp sẵn đạt tiêu chuẩn Class A (EN 61800-3 Category C2). Bộ lọc này giúp giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các quy định về tương thích điện từ và giảm nguy cơ ảnh hưởng đến các thiết bị điện tử nhạy cảm khác hoạt động gần đó trong môi trường công nghiệp.
• Chức năng điều khiển tiên tiến: Hỗ trợ nhiều chế độ điều khiển linh hoạt, bao gồm điều khiển U/f (tuyến tính, bình phương, tùy chỉnh) và đặc biệt là điều khiển vector không cảm biến (Sensorless Vector Control – SLVC). SLVC mang lại khả năng điều khiển mô-men chính xác và đáp ứng động học tốt hơn, ngay cả ở tốc độ thấp, mà không cần sử dụng encoder phản hồi tốc độ, giúp tối ưu hóa hiệu suất động cơ. Bộ điều khiển PID tích hợp sẵn lý tưởng cho các ứng dụng điều khiển vòng kín như duy trì áp suất, lưu lượng.
• Giao tiếp linh hoạt (khi kết hợp CU phù hợp): Mặc dù PM230 là module công suất, nó được thiết kế để hoạt động liền mạch với các Control Unit (CU) của Siemens, hỗ trợ nhiều chuẩn giao tiếp công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU/TCP, BACnet MS/TP. Điều này cho phép tích hợp dễ dàng biến tần vào các hệ thống điều khiển tự động hóa và giám sát SCADA hiện có hoặc mới xây dựng.
• Vận hành và bảo trì dễ dàng: Thiết kế module hóa, các terminal kết nối rõ ràng, tùy chọn màn hình vận hành thân thiện (BOP-2, IOP-2) và phần mềm cấu hình mạnh mẽ (STARTER, Startdrive) giúp quá trình lắp đặt, cài đặt, vận hành và bảo trì trở nên đơn giản và nhanh chóng hơn, tiết kiệm thời gian và chi phí nhân công.
• Chức năng an toàn tích hợp (Integrated Safety Functions): Khi kết hợp với Control Unit phù hợp, hệ thống có thể hỗ trợ chức năng an toàn cơ bản như Safe Torque Off (STO), giúp ngắt mô-men động cơ một cách an toàn mà không cần contactor đầu ra, nâng cao mức độ an toàn cho người vận hành và thiết bị, đáp ứng các tiêu chuẩn an toàn máy móc hiện đại.

3. Hướng dẫn kết nối Biến tần 6SL3223-0DE33-7AA0 với phần mềm Siemens

Bước 1: Chuẩn bị phần mềm và phần cứng cần thiết:

Phần mềm: Bạn cần cài đặt một trong hai phần mềm chính của Siemens:

• STARTER: Phần mềm commissioning độc lập, mạnh mẽ, hỗ trợ đầy đủ các dòng biến tần SINAMICS. Bạn có thể tải phiên bản mới nhất từ trang web hỗ trợ của Siemens Industry.
• Startdrive (trong TIA Portal): Nếu bạn đang sử dụng nền tảng Tự động hóa Tích hợp Toàn diện (Totally Integrated Automation – TIA Portal) của Siemens cho PLC và HMI, Startdrive là lựa chọn lý tưởng vì nó tích hợp việc cấu hình biến tần vào cùng một môi trường dự án.

Phần cứng:

Máy tính (PC hoặc Laptop) đã cài đặt phần mềm tương ứng.

Cáp kết nối: Tùy thuộc vào Control Unit (CU) bạn đang sử dụng kết hợp với PM230 và cổng giao tiếp trên CU đó:

• Nếu CU có cổng USB mini (thường dùng cho commissioning trực tiếp): Bạn cần cáp USB Type A sang USB Mini-B.
• Nếu CU có cổng Ethernet (cho giao tiếp PROFINET hoặc commissioning qua Ethernet): Bạn cần cáp Ethernet tiêu chuẩn.
• Nếu sử dụng bộ chuyển đổi giao tiếp khác (ví dụ: RS232/RS485 adapter cho Modbus RTU): Cần có cáp và bộ chuyển đổi phù hợp.

Control Unit (CU) đã được lắp đặt đúng cách lên Power Module PM230 6SL3223-0DE33-7AA0.

Nguồn cấp cho biến tần (chỉ cần cấp nguồn điều khiển cho CU là đủ để kết nối phần mềm, không nhất thiết phải cấp nguồn động lực).

Bước 2: Thực hiện kết nối vật lý:

• Kết nối một đầu cáp phù hợp (USB hoặc Ethernet) vào cổng tương ứng trên Control Unit của biến tần.
• Kết nối đầu còn lại của cáp vào máy tính của bạn.
• Đảm bảo biến tần (ít nhất là phần Control Unit) đã được cấp nguồn.

Bước 3: Khởi động phần mềm và thiết lập kết nối:

• Mở phần mềm STARTER hoặc TIA Portal (với Startdrive).
• Trong phần mềm, tìm chức năng để dò tìm thiết bị hoặc thiết lập kết nối mới (ví dụ: “Accessible Devices” hoặc “Online access”).
• Chọn giao diện kết nối phù hợp trên máy tính của bạn (ví dụ: “USB” nếu dùng cáp USB, hoặc card mạng Ethernet nếu dùng cáp Ethernet).
• Phần mềm sẽ quét và hiển thị các thiết bị Siemens được tìm thấy. Chọn biến tần G120P của bạn từ danh sách.
• Thiết lập kết nối trực tuyến (Go online) với biến tần.

Bước 4: Tải cấu hình và làm việc với biến tần:

• Sau khi kết nối thành công, bạn có thể tải cấu hình hiện có từ biến tần lên máy tính (Upload) hoặc tải cấu hình từ dự án trên máy tính xuống biến tần (Download).
• Bây giờ, bạn có thể truy cập vào danh sách thông số (parameter list), thực hiện các chức năng commissioning tự động (nếu có), giám sát các giá trị thực (điện áp, dòng điện, tần số, trạng thái lỗi…), thực hiện sao lưu/phục hồi thông số, và chẩn đoán lỗi chi tiết dựa trên các mã lỗi và thông điệp cảnh báo.

Lưu ý quan trọng:

• Luôn đảm bảo bạn đang sử dụng phiên bản phần mềm tương thích với firmware của Control Unit.
• Tham khảo tài liệu hướng dẫn sử dụng của cả phần mềm (STARTER/Startdrive) và Control Unit để biết chi tiết về các chức năng và quy trình cụ thể.
• Việc thay đổi thông số biến tần có thể ảnh hưởng trực tiếp đến hoạt động của động cơ và hệ thống. Hãy thực hiện cẩn thận và chỉ thay đổi khi bạn hiểu rõ ý nghĩa của thông số đó.

Việc sử dụng phần mềm không chỉ giúp tiết kiệm thời gian commissioning mà còn mở ra khả năng tinh chỉnh sâu hơn, tối ưu hóa hiệu suất hoạt động và quản lý bảo trì hiệu quả cho biến tần 6SL3223-0DE33-7AA0. Nếu gặp bất kỳ khó khăn nào trong quá trình kết nối hoặc sử dụng phần mềm, đội ngũ kỹ thuật giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn. Hãy gọi ngay 08.12.77.88.99 để được tư vấn.

4. Bí quyết lập trình và tối ưu hóa Biến tần 6SL3223-0DE33-7AA0

A. Hiểu cấu trúc thông số (Parameters): Biến tần SINAMICS hoạt động dựa trên một hệ thống thông số (parameter) đồ sộ, được đánh số và phân nhóm logic. Việc hiểu cấu trúc này là nền tảng. Các nhóm thông số quan trọng thường bao gồm:

• Thông số động cơ (p03xx): Nhập chính xác các thông số từ nhãn động cơ (điện áp, dòng điện, công suất, tần số, tốc độ định mức, cos phi). Việc này cực kỳ quan trọng cho chế độ điều khiển SLVC và bảo vệ động cơ.
• Thông số khởi động/dừng (p11xx): Cài đặt thời gian tăng tốc (ramp-up time), thời gian giảm tốc (ramp-down time), kiểu dừng (ví dụ: dừng theo đường dốc, dừng tự do).
• Thông số chọn chế độ điều khiển (p1300): Lựa chọn giữa U/f và SLVC. Đối với bơm/quạt, U/f bình phương (quadratic) thường hiệu quả, nhưng SLVC có thể mang lại hiệu suất tốt hơn ở tải thấp hoặc yêu cầu điều khiển mô-men.
• Thông số điểm đặt và nguồn lệnh (p07xx, p10xx): Cấu hình tín hiệu điều khiển tốc độ (ví dụ: từ analog input, fieldbus, màn hình BOP/IOP) và lệnh chạy/dừng (từ digital input, fieldbus…).
• Thông số bảo vệ (p06xx, p21xx): Cài đặt giới hạn dòng điện, điện áp, ngưỡng bảo vệ quá nhiệt (motor I2t)…
• Thông số chức năng chuyên dụng (tùy ứng dụng): Ví dụ, thông số PID (p22xx) cho điều khiển vòng kín, thông số điều khiển đa bơm (nếu CU hỗ trợ)…

B. Quy trình lập trình cơ bản (Commissioning):

• Bước 1: Reset về mặc định nhà sản xuất (Factory Reset – p0010=30, p0970=1): Thường là bước đầu tiên để đảm bảo cấu hình sạch sẽ, đặc biệt với thiết bị mới hoặc cần cấu hình lại hoàn toàn.
• Bước 2: Chọn ứng dụng (Application Class – p0096 nếu có): Một số CU có macro ứng dụng giúp cài đặt nhanh các thông số cơ bản cho bơm, quạt…
• Bước 3: Nhập thông số động cơ (Motor Data): Sử dụng menu hướng dẫn nhanh (Quick Setup) trên BOP/IOP hoặc nhập trực tiếp các thông số p0304 (điện áp), p0305 (dòng điện), p0307 (công suất), p0310 (tần số), p0311 (tốc độ) từ nhãn động cơ.
• Bước 4: Thực hiện nhận dạng động cơ (Motor Identification – p1900): Chạy chế độ tự động nhận dạng thông số động cơ (Motor ID). Chọn chế độ phù hợp (ví dụ: p1900=1 hoặc 2). Lưu ý an toàn: Động cơ có thể quay nhẹ trong quá trình này. Đảm bảo an toàn cơ khí. Quá trình này giúp tối ưu hóa chế độ điều khiển SLVC.
• Bước 5: Cấu hình nguồn lệnh và điểm đặt: Cài đặt p0700 (nguồn lệnh chạy/dừng) và p1000 (nguồn đặt tần số/tốc độ) theo yêu cầu (ví dụ: p0700=2 để điều khiển qua terminal, p1000=2 để đặt tốc độ qua analog input). Cấu hình các đầu vào/ra số và tương tự tương ứng.
• Bước 6: Cài đặt giới hạn và bảo vệ: Đặt giới hạn tốc độ tối thiểu/tối đa (p1080/p1082), giới hạn dòng điện (p0640).
• Bước 7: Cài đặt thời gian tăng/giảm tốc (p1120/p1121): Điều chỉnh phù hợp với quán tính tải để tránh quá dòng hoặc quá áp.
• Bước 8: Lưu thông số (p0971=1 hoặc p0977=1): Lưu cấu hình vào bộ nhớ non-volatile để không bị mất khi mất điện.

C. Tối ưu hóa hoạt động:

• Tiết kiệm năng lượng: Kích hoạt ECO mode (p1300 phù hợp hoặc thông số riêng), sử dụng Hibernation mode (chức năng ngủ đông), tối ưu đường cong U/f cho tải bơm/quạt.
• Điều khiển PID: Nếu ứng dụng yêu cầu duy trì áp suất/lưu lượng ổn định, hãy cấu hình và tinh chỉnh bộ điều khiển PID tích hợp (p2253 – p2294) để đạt đáp ứng nhanh và ổn định, tránh dao động.
• Bỏ qua tần số cộng hưởng (Skip Frequencies): Nếu hệ thống cơ khí có tần số cộng hưởng gây rung động, sử dụng các thông số p1091-p1094 để cài đặt các dải tần số mà biến tần sẽ bỏ qua khi tăng/giảm tốc.
• Sử dụng phần mềm (STARTER/Startdrive): Phần mềm cung cấp công cụ Trace (ghi biểu đồ) mạnh mẽ để theo dõi các giá trị thực theo thời gian, giúp phân tích và tinh chỉnh đáp ứng động học, tối ưu hóa PID, hoặc chẩn đoán các vấn đề bất thường.

Lập trình biến tần 6SL3223-0DE33-7AA0 không chỉ là công việc kỹ thuật mà còn là nghệ thuật cân bằng giữa hiệu suất, độ ổn định và tiết kiệm năng lượng. Với sự hiểu biết về thông số và quy trình, bạn hoàn toàn có thể làm chủ thiết bị này. Đừng ngần ngại liên hệ với đội ngũ chuyên gia của thanhthienphu.vn tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh hoặc qua website thanhthienphu.vn để nhận được sự hỗ trợ chuyên sâu, giúp bạn tối ưu hóa hệ thống một cách hiệu quả nhất.

5. Khắc phục một số lỗi thường gặp khi vận hành Biến tần 6SL3223-0DE33-7AA0
