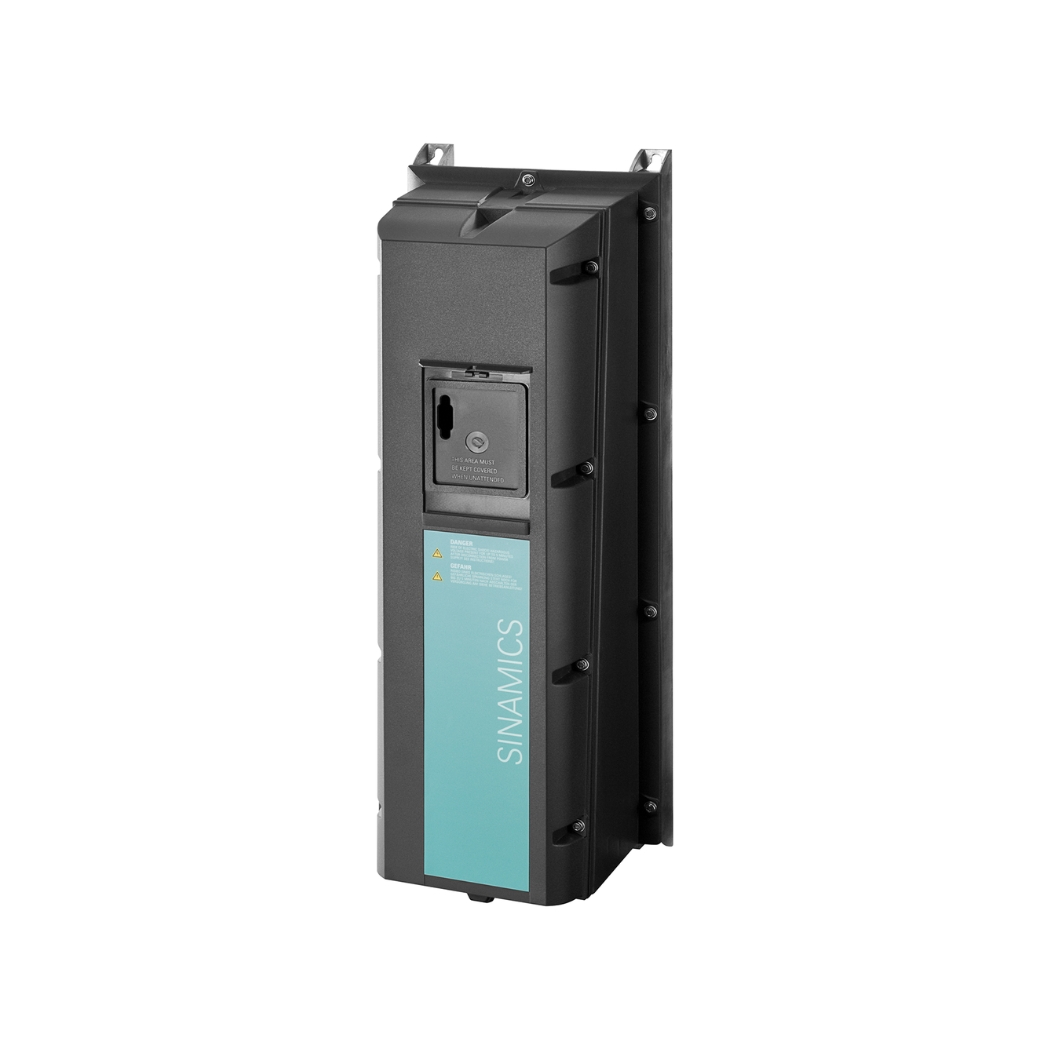

6SL3223-0DE31-8AA0 – Biến tần G120P PM230 3AC 18.5kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE31-8AA0 G120P PM230 3AC 18.5kW – giải pháp truyền động mạnh mẽ từ Siemens, mang đến hiệu suất vượt trội và sự ổn định cho hệ thống bơm, quạt, máy nén của bạn, chính là chìa khóa nâng tầm vận hành mà thanhthienphu.vn tự hào giới thiệu.

Khám phá ngay bộ biến tần Siemens thế hệ mới, một thiết bị điều khiển tốc độ động cơ được thiết kế chuyên biệt để giải quyết triệt để những thách thức về chi phí năng lượng và độ tin cậy trong công nghiệp, mở ra kỷ nguyên mới cho hiệu quả sản xuất và tự động hóa công nghiệp.

1. Khám phá cấu tạo bên trong 6SL3223-0DE31-8AA0

• Khối Mạch Lực (Power Stack): Đây là trái tim của bộ nguồn, bao gồm bộ chỉnh lưu đầu vào (biến đổi AC thành DC), mạch DC trung gian (lưu trữ năng lượng) và bộ nghịch lưu đầu ra (biến đổi DC thành AC với tần số và điện áp thay đổi để cấp cho động cơ). Siemens sử dụng các linh kiện bán dẫn công suất IGBT (Insulated Gate Bipolar Transistor) chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và tổn hao thấp. Thiết kế mạch lực được tính toán kỹ lưỡng để chịu được các điều kiện vận hành khắc nghiệt và các biến động về tải.
• Hệ Thống Tản Nhiệt: Với công suất 18.5kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng để đảm bảo hoạt động ổn định và kéo dài tuổi thọ linh kiện. Module PM230 6SL3223-0DE31-8AA0 được trang bị hệ thống tản nhiệt bằng quạt cưỡng bức (forced air cooling). Các cánh tản nhiệt (heatsink) lớn bằng nhôm được thiết kế tối ưu hóa luồng không khí, kết hợp với quạt làm mát hiệu suất cao, giúp duy trì nhiệt độ hoạt động của các linh kiện công suất trong giới hạn an toàn. Quạt thường có thể điều khiển tốc độ dựa trên nhiệt độ, giúp tiết kiệm năng lượng và giảm tiếng ồn khi không cần thiết.
• Khối Mạch Điều Khiển và Giao Tiếp Nội Bộ: Bên trong PM230 chứa các mạch điện tử phụ trợ để giám sát hoạt động của khối mạch lực (đo dòng điện, điện áp, nhiệt độ), điều khiển quạt làm mát và giao tiếp với Control Unit (CU). Giao tiếp này thường thông qua một bus nội bộ gọi là DRIVE-CLiQ (hoặc giao diện tương tự tùy thuộc vào thế hệ sản phẩm), cho phép truyền dữ liệu trạng thái, thông số và lệnh điều khiển giữa Power Module và Control Unit một cách nhanh chóng và tin cậy.
• Vỏ Bảo Vệ (Enclosure): Vỏ ngoài bằng nhựa kỹ thuật cao cấp và kim loại, đạt cấp bảo vệ IP20. Thiết kế này bảo vệ các thành phần bên trong khỏi bụi bẩn và các vật thể rắn có kích thước lớn hơn 12.5mm, đồng thời đảm bảo an toàn cho người vận hành khi tiếp xúc. Cấu trúc vỏ cũng được tối ưu cho việc lắp đặt vào tủ điện, với các điểm gá lắp tiêu chuẩn.
• Bộ Lọc EMC Tích Hợp: Như đã đề cập, việc tích hợp sẵn bộ lọc EMC loại A giúp giảm nhiễu tần số cao phát ra từ quá trình chuyển mạch IGBT, giúp hệ thống tuân thủ các tiêu chuẩn về tương thích điện từ mà không cần lắp thêm bộ lọc bên ngoài trong nhiều trường hợp, tiết kiệm không gian và chi phí lắp đặt.

2. Các tính năng chính của sản phẩm 6SL3223-0DE31-8AA0

Tiết kiệm năng lượng tối ưu:

• Chế độ ECO Mode (Vector & V/f): Tự động điều chỉnh từ thông động cơ dựa trên tải thực tế, giảm tổn hao năng lượng đáng kể khi động cơ hoạt động ở chế độ non tải hoặc tải thấp, một tình trạng rất phổ biến ở các ứng dụng bơm quạt. Theo Siemens, chế độ này có thể giúp tiết kiệm thêm đến 5% điện năng so với các phương pháp điều khiển V/f thông thường.
• Chức năng Hibernation (Ngủ đông): Khi nhu cầu sử dụng thấp (ví dụ: áp suất hệ thống đã đạt yêu cầu), biến tần có thể tự động dừng động cơ và chuyển sang trạng thái chờ tiêu thụ năng lượng cực thấp. Khi có tín hiệu yêu cầu hoạt động trở lại, biến tần sẽ tự động khởi động động cơ. Tính năng này đặc biệt hữu ích trong các hệ thống HVAC hoặc cấp nước hoạt động không liên tục.
• Tính toán và hiển thị năng lượng tiêu thụ: Biến tần có khả năng đo lường và hiển thị lượng điện năng đã tiêu thụ, giúp người dùng dễ dàng theo dõi, đánh giá hiệu quả tiết kiệm năng lượng và đưa ra các điều chỉnh tối ưu.

Chuyên dụng cho ứng dụng Bơm, Quạt, Máy nén:

• Application Wizards và Macros: Được tích hợp sẵn các trình hướng dẫn cài đặt (wizards) và macro thông số tối ưu hóa cho các ứng dụng bơm, quạt, máy nén tiêu chuẩn. Điều này giúp giảm đáng kể thời gian cài đặt và đảm bảo các thông số được thiết lập chính xác ngay từ đầu, ngay cả với người dùng ít kinh nghiệm.
• Chức năng điều khiển đa bơm/quạt (Multi-pump/fan control): Khi kết hợp với CU230P-2, biến tần có thể điều khiển một hệ thống gồm nhiều bơm hoặc quạt hoạt động luân phiên hoặc song song để đáp ứng nhu cầu lưu lượng/áp suất thay đổi, giúp tối ưu hóa hiệu suất và cân bằng thời gian hoạt động giữa các thiết bị.
• Các chức năng bảo vệ chuyên dụng: Tích hợp các chức năng bảo vệ quan trọng như phát hiện bơm chạy khô (dry run detection), chống tắc nghẽn đường ống (pipe blockage detection), bảo vệ chống xâm thực (cavitation protection)… giúp bảo vệ bơm và hệ thống đường ống khỏi hư hỏng.

An toàn tích hợp (Integrated Safety):

• Chức năng Safe Torque Off (STO): Được tích hợp sẵn trên module công suất (yêu cầu kích hoạt và đấu nối đúng cách), chức năng STO cho phép ngắt moment động cơ một cách an toàn mà không cần dùng contactor công suất ở ngõ ra biến tần. Điều này giúp đơn giản hóa thiết kế mạch an toàn, giảm chi phí, tiết kiệm không gian tủ điện và đạt được các cấp độ an toàn theo tiêu chuẩn quốc tế (SIL 2 theo IEC 61508, PL d theo ISO 13849-1).

Linh hoạt trong giao tiếp và điều khiển:

• Giao thức tích hợp: Module điều khiển CU230P-2 thường đi kèm hỗ trợ sẵn các giao thức phổ biến như USS và Modbus RTU.
• Tùy chọn giao tiếp mở rộng: Dễ dàng mở rộng khả năng giao tiếp với các hệ thống điều khiển cấp cao hơn (PLC, SCADA) thông qua các tùy chọn module cho PROFIBUS DP, PROFINET IO, EtherNet/IP, BACnet MS/TP… tùy thuộc vào loại CU được chọn. Điều này đảm bảo khả năng tích hợp liền mạch vào hầu hết các kiến trúc tự động hóa hiện có.
• Đa dạng ngõ vào/ra (I/O): Các module điều khiển CU230P-2 cung cấp số lượng lớn các ngõ vào/ra số (DI/DO) và tương tự (AI/AO) có thể lập trình linh hoạt, đáp ứng nhiều yêu cầu điều khiển và giám sát khác nhau.

Vận hành và bảo trì thân thiện:

• Giao diện vận hành tùy chọn (BOP-2, IOP-2): Cho phép cài đặt, sao lưu/phục hồi thông số, giám sát và chẩn đoán lỗi trực quan ngay tại biến tần. IOP-2 với màn hình đồ họa và ngôn ngữ tiếng Việt (tùy chọn) càng làm tăng sự thuận tiện.
• Phần mềm STARTER và TIA Portal Startdrive: Cung cấp môi trường mạnh mẽ trên máy tính để cấu hình, tối ưu hóa, chẩn đoán chuyên sâu và quản lý dự án biến tần một cách chuyên nghiệp.
• Thiết kế module: Giúp việc thay thế, sửa chữa trở nên nhanh chóng và dễ dàng, giảm thiểu thời gian dừng máy.

3. Hướng dẫn kết nối sản phẩm 6SL3223-0DE31-8AA0 với phần mềm

A. Chuẩn bị cần thiết:

1. Máy tính: Đã cài đặt phần mềm Siemens STARTER (phiên bản phù hợp) hoặc TIA Portal với gói Startdrive (phiên bản phù hợp). Đảm bảo máy tính đáp ứng yêu cầu hệ thống của phần mềm.
2. Biến tần 6SL3223-0DE31-8AA0 PM230: Đã được lắp ráp hoàn chỉnh với Module Điều khiển tương thích (ví dụ: CU230P-2).
3. Nguồn cấp: Cấp nguồn điều khiển 24V DC cho Module Điều khiển (CU). Việc cấp nguồn động lực 3 pha cho PM230 là chưa cần thiết ở bước này nếu chỉ cần cài đặt thông số.
4. Cáp kết nối: Cáp USB (Type A sang Type B) để kết nối trực tiếp vào cổng USB trên Module Điều khiển CU230P-2. Đây là phương pháp đơn giản và phổ biến nhất cho việc cấu hình tại chỗ. Cáp Ethernet tiêu chuẩn (RJ45) nếu bạn muốn kết nối biến tần vào mạng nhà máy và cấu hình qua mạng.

B. Các bước kết nối cơ bản bằng cáp USB với STARTER/Startdrive:

Bước 1: Cài đặt Driver (Nếu cần): Khi kết nối cáp USB lần đầu tiên giữa máy tính và Module Điều khiển, máy tính có thể yêu cầu cài đặt driver. Thông thường, driver này được tích hợp sẵn trong bộ cài đặt STARTER hoặc TIA Portal. Làm theo hướng dẫn trên màn hình để hoàn tất cài đặt driver.

Bước 2: Mở phần mềm STARTER hoặc TIA Portal (Startdrive): Khởi chạy phần mềm trên máy tính của bạn.

Bước 3: Tạo dự án mới hoặc mở dự án có sẵn:

• Trong STARTER: Chọn File > New để tạo dự án mới hoặc File > Open để mở dự án đã có.
• Trong TIA Portal: Tạo một dự án mới hoặc mở dự án hiện có. Chuyển sang chế độ xem Project view.

Bước 4: Tìm kiếm và thêm biến tần vào dự án (Accessible Devices/Nodes):

• Trong STARTER: Nhấp chuột phải vào tên dự án trong cây thư mục, chọn Target device > Find devices online. Trong cửa sổ hiện ra, chọn “Accessible via” là “USB”. Phần mềm sẽ quét tìm các thiết bị Siemens đang kết nối qua USB. Chọn đúng biến tần G120P (thường hiển thị tên CU) và nhấn “Insert” hoặc “Add” để thêm vào dự án.
• Trong TIA Portal (Startdrive): Trong mục “Online access” ở cây dự án, chọn card mạng ảo tương ứng với kết nối USB (thường có tên liên quan đến Siemens hoặc USB). Nhấp đúp vào “Update accessible devices”. Biến tần G120P/CU230P-2 sẽ xuất hiện trong danh sách. Bạn có thể kéo thả thiết bị này vào mục “Devices & networks” hoặc sử dụng chức năng “Upload device as new station”.

Bước 5: Thiết lập kết nối Online: Sau khi biến tần đã được thêm vào dự án, nhấp chuột phải vào biểu tượng biến tần và chọn “Connect” hoặc “Go online”. Nếu kết nối thành công, trạng thái của biến tần trong phần mềm sẽ thay đổi (ví dụ: biểu tượng có màu xanh lá cây hoặc cam).

Bước 6: Bắt đầu cấu hình và chẩn đoán: Khi đã online, bạn có thể truy cập vào các menu cấu hình (parameter list, wizards), giám sát (monitoring), chẩn đoán (diagnostics), sao lưu/phục hồi (backup/restore) và thực hiện các tác vụ khác do phần mềm cung cấp.

Lưu ý quan trọng:

• Luôn đảm bảo sử dụng phiên bản phần mềm tương thích với firmware của Module Điều khiển. Thông tin này có thể tìm thấy trong tài liệu kỹ thuật của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ.
• Việc kết nối qua mạng Ethernet/PROFINET sẽ yêu cầu cấu hình địa chỉ IP phù hợp cho biến tần và máy tính.
• Tham khảo tài liệu hướng dẫn sử dụng chi tiết của phần mềm STARTER hoặc TIA Portal Startdrive để biết thêm các chức năng nâng cao.

4. Cách lập trình sản phẩm 6SL3223-0DE31-8AA0 G120P PM230: Tùy chỉnh linh hoạt cho hiệu suất đỉnh cao

A. Các phương pháp lập trình:

1. Sử dụng Giao diện vận hành (BOP-2 hoặc IOP-2): Gắn trực tiếp lên Module Điều khiển (CU). Phù hợp cho việc cài đặt cơ bản, thay đổi nhanh thông số hoặc giám sát tại chỗ. BOP-2 (Basic Operator Panel) có màn hình hiển thị số và các nút bấm. IOP-2 (Intelligent Operator Panel) có màn hình đồ họa LCD, hỗ trợ đa ngôn ngữ (có thể có tiếng Việt), và các trình hướng dẫn cài đặt (wizards) trực quan hơn.
2. Sử dụng phần mềm trên máy tính (STARTER hoặc TIA Portal Startdrive): Phương pháp mạnh mẽ và được khuyến nghị cho việc cấu hình chi tiết, quản lý dự án, sao lưu/phục hồi, chẩn đoán chuyên sâu và tối ưu hóa. Giao diện đồ họa, danh sách thông số rõ ràng, chức năng tìm kiếm và trợ giúp tích hợp giúp quá trình lập trình hiệu quả hơn.

B. Các bước lập trình cơ bản (Sử dụng phần mềm làm ví dụ):

Bước 1: Kết nối Online với Biến tần: Thực hiện theo các bước hướng dẫn ở mục 4 để kết nối máy tính với biến tần qua USB hoặc mạng.

Bước 2: Chạy Trình hướng dẫn cài đặt cơ bản (Commissioning Wizard):

Hầu hết các Module Điều khiển như CU230P-2 đều có sẵn Wizard này. Trong phần mềm STARTER hoặc Startdrive, sau khi kết nối online, bạn thường sẽ tìm thấy tùy chọn “Commissioning” hoặc “Wizard”.

Wizard sẽ dẫn bạn qua các bước quan trọng:

• Chọn ứng dụng (Application Class): Chọn “Pumps” (Bơm) hoặc “Fans” (Quạt) để phần mềm tự động tối ưu hóa một số thông số mặc định.
• Nhập thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng. Bạn cần nhập chính xác các thông số từ nhãn (nameplate) của động cơ được kết nối: Điện áp định mức (V), Dòng điện định mức (A), Công suất định mức (kW hoặc HP), Tần số định mức (Hz), Tốc độ định mức (RPM), Hệ số công suất (cos φ). Nhập sai thông số động cơ có thể dẫn đến điều khiển không chính xác, hiệu suất thấp hoặc thậm chí gây lỗi.
• Thực hiện Nhận dạng động cơ (Motor Identification – Motor ID): Sau khi nhập thông số, Wizard thường yêu cầu thực hiện Motor ID. Quá trình này cho phép biến tần tự động đo lường các thông số điện trở, điện kháng của động cơ để tối ưu hóa mô hình điều khiển. Có thể chọn “Stationary” (đo tĩnh, trục động cơ không quay) hoặc “Rotating” (đo động, trục động cơ quay ngắn). Luôn đảm bảo an toàn trước khi thực hiện Motor ID quay.
• Cài đặt các giới hạn cơ bản: Tốc độ tối thiểu/tối đa, dòng điện giới hạn.
• Cấu hình ngõ vào/ra cơ bản (Optional): Ví dụ, chọn ngõ vào analog nào làm tín hiệu đặt tốc độ (setpoint), ngõ vào số nào làm lệnh chạy/dừng.

Bước 3: Tinh chỉnh các thông số quan trọng khác (Nếu cần):

• Thời gian tăng/giảm tốc (Ramp-up/Ramp-down time): Parameter p1120 (Ramp-up) và p1121 (Ramp-down). Điều chỉnh thời gian này phù hợp với quán tính của tải để tránh sốc cơ khí hoặc báo lỗi quá dòng/quá áp. Đối với bơm/quạt, thường có thể để thời gian tăng/giảm tốc tương đối dài (vài giây đến vài chục giây).
• Chế độ điều khiển (Control Mode): Parameter p1300. Mặc định cho bơm/quạt thường là V/f với đặc tuyến bình phương (p1312 = 2 or 3 – Parabolic/Quadratic). Chế độ này tiết kiệm năng lượng hiệu quả. Có thể chọn các chế độ V/f khác hoặc điều khiển Vector (SLVC) nếu ứng dụng đòi hỏi moment khởi động cao hơn hoặc độ chính xác tốc độ tốt hơn.
• Cài đặt điều khiển PID (Nếu dùng): Nếu sử dụng bộ điều khiển PID tích hợp của biến tần (ví dụ: để duy trì áp suất hoặc lưu lượng không đổi), cần cài đặt các thông số PID (p2253 – Kp, p2280 – Ti, p2274 – Td), nguồn tín hiệu phản hồi (Feedback – p2264) và điểm đặt (Setpoint – p2250). CU230P-2 có wizard riêng cho cài đặt PID.
• Cấu hình truyền thông: Nếu sử dụng Modbus, PROFIBUS, PROFINET… cần cài đặt địa chỉ trạm, tốc độ truyền, các dữ liệu trao đổi (PZD, PKW).
• Cài đặt các chức năng chuyên dụng: Kích hoạt và cấu hình chế độ ECO, Hibernation, điều khiển đa bơm, bảo vệ chạy khô… tùy theo yêu cầu ứng dụng.

Bước 4: Lưu thông số: Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (EEPROM) của biến tần.

• Trên BOP-2/IOP-2: Tìm đến tham số p0971 và đặt giá trị về 1.
• Trên phần mềm: Sử dụng nút “Save parameters” hoặc “Copy RAM to ROM”.

Bước 5: Sao lưu cấu hình (Backup): Sử dụng phần mềm để tạo một bản sao lưu toàn bộ cấu hình biến tần và lưu trữ trên máy tính. Điều này rất quan trọng để phục hồi nhanh chóng trong trường hợp cần thay thế biến tần hoặc gặp sự cố cài đặt.

5. Khắc phục một số lỗi thường gặp trên 6SL3223-0DE31-8AA0

6. Nâng tầm hiệu quả, kiến tạo tương lai cùng 6SL3223-0DE31-8AA0 và thanhthienphu.vn

Bạn đang mệt mỏi với những thiết bị cũ kỹ thường xuyên hỏng hóc, làm gián đoạn sản xuất và tiêu tốn chi phí sửa chữa? Bạn đang trăn trở về hóa đơn tiền điện ngày càng tăng cao do các động cơ hoạt động kém hiệu quả? Bạn mong muốn một hệ thống vận hành ổn định, an toàn, dễ dàng kiểm soát và tối ưu hóa? Bộ biến tần Siemens SINAMICS G120P PM230 18.5kW 6SL3223-0DE31-8AA0 chính là câu trả lời mà bạn đang tìm kiếm.

Tại thanhthienphu.vn, chúng tôi không chỉ bán sản phẩm, chúng tôi mang đến giải pháp. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp và tự động hóa, đặc biệt là các dòng sản phẩm của Siemens, chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng 100%: Đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng cho biến tần 6SL3223-0DE31-8AA0 và các thiết bị đi kèm.
• Giá cả cạnh tranh: Mang đến mức giá tốt nhất thị trường cùng các chính sách ưu đãi hấp dẫn.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sản phẩm và ứng dụng, sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp tối ưu nhất cho từng dự án cụ thể của bạn. Chúng tôi hiểu rõ những khó khăn và mong muốn của các kỹ sư điện, quản lý kỹ thuật tại Việt Nam.
• Hỗ trợ lắp đặt và cài đặt: Cung cấp dịch vụ hỗ trợ tại chỗ hoặc từ xa để đảm bảo biến tần được lắp đặt và cài đặt đúng kỹ thuật, phát huy tối đa hiệu quả.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ xử lý sự cố nhanh chóng, cung cấp tài liệu kỹ thuật và đào tạo vận hành khi cần thiết.

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99 (Hỗ trợ 24/7, kể cả ngày lễ và cuối tuần)
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Hãy để thanhthienphu.vn giúp bạn biến những thách thức thành cơ hội, nâng cấp hệ thống điện công nghiệp của bạn lên một tầm cao mới với bộ biến tần Siemens SINAMICS G120P 6SL3223-0DE31-8AA0.
