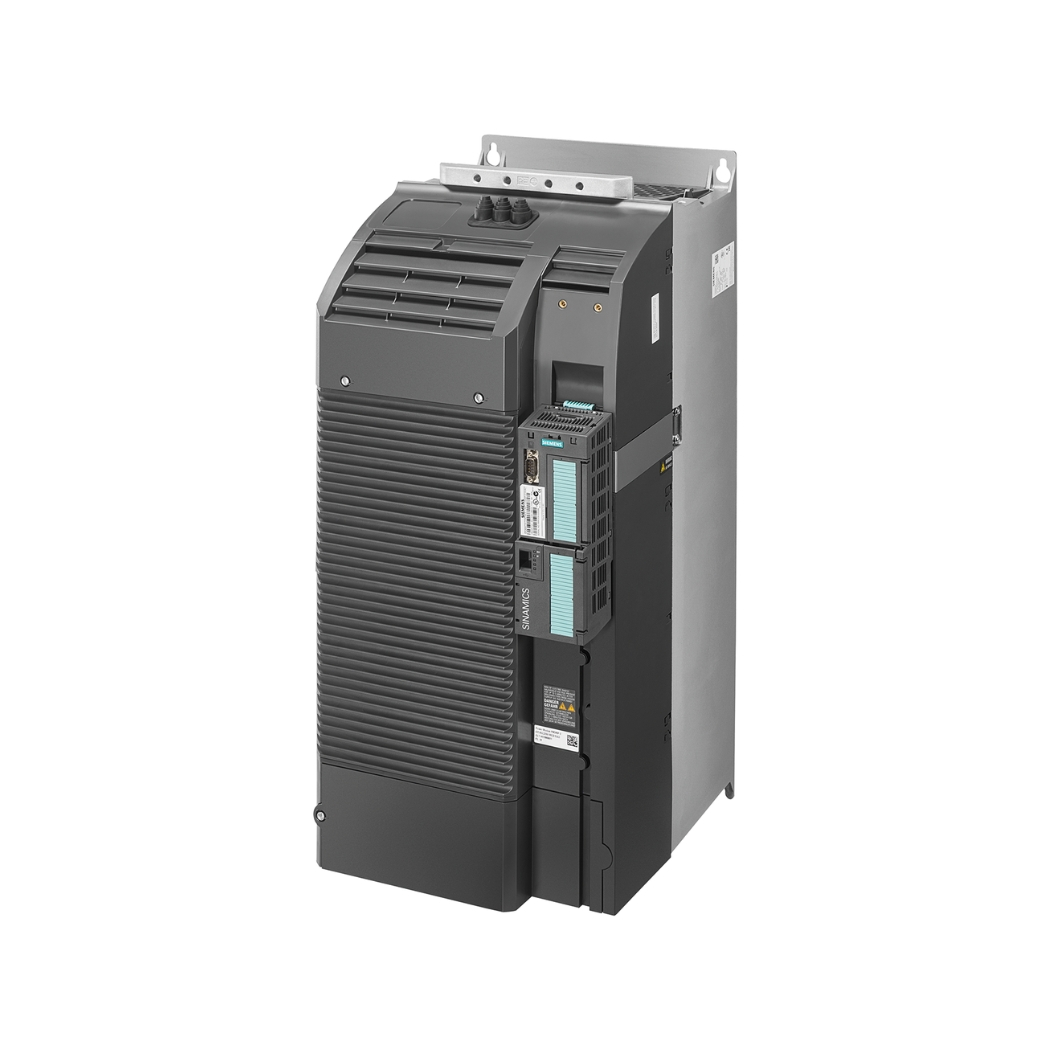

6SL3223-0DE31-5AG1 – Biến tần G120P PM230 15kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE31-5AG1 G120P PM230 15kW: Trái tim mạnh mẽ cho hệ thống bơm và quạt, mở ra kỷ nguyên vận hành hiệu quả và bền bỉ, được phân phối chính hãng bởi thanhthienphu.vn.

Hãy cùng thanhthienphu.vn khám phá hành trình biến đổi công nghệ, nơi thiết bị điều khiển tốc độ động cơ ưu việt này trở thành giải pháp hoàn hảo, mang đến sự ổn định vượt trội và tối ưu hóa chi phí năng lượng cho mọi ứng dụng công nghiệp.

1. Khám phá cấu tạo tinh vi của 6SL3223-0DE31-5AG1

• Khối Công Suất (Power Stack): Đây là thành phần cốt lõi, chứa các linh kiện bán dẫn công suất cao (IGBTs) thực hiện nhiệm vụ nghịch lưu, biến đổi điện áp DC thành AC với tần số và biên độ mong muốn để điều khiển tốc độ động cơ. Siemens sử dụng công nghệ IGBT tiên tiến, đảm bảo hiệu suất chuyển đổi cao, tổn hao thấp và khả năng chịu quá tải vượt trội. Các linh kiện được bố trí khoa học để tối ưu hóa việc tản nhiệt.
• Mạch Chỉnh Lưu (Rectifier): Nằm ở phần đầu vào, bộ chỉnh lưu chuyển đổi nguồn điện AC 3 pha thành điện áp DC cung cấp cho DC link. Thiết kế mạch chỉnh lưu vững chắc giúp biến tần hoạt động ổn định ngay cả khi có biến động nhẹ về điện áp lưới.
• DC Link (Tụ Điện): Hệ thống tụ điện dung lượng lớn có nhiệm vụ làm phẳng điện áp DC sau chỉnh lưu và lưu trữ năng lượng, đảm bảo nguồn cung cấp ổn định cho khối nghịch lưu, đồng thời hấp thụ năng lượng tái sinh từ động cơ trong quá trình hãm.
• Hệ Thống Tản Nhiệt: Với công suất 15kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng. Module PM230 này được trang bị hệ thống tản nhiệt tiên tiến, thường bao gồm các lá tản nhiệt lớn bằng nhôm và quạt làm mát tốc độ cao, được điều khiển thông minh. Thiết kế này đảm bảo các linh kiện công suất luôn hoạt động trong giới hạn nhiệt độ an toàn, kéo dài tuổi thọ và duy trì hiệu suất tối đa, ngay cả trong môi trường nhiệt độ cao.
• Vỏ Bảo Vệ (Enclosure): Điểm nổi bật của 6SL3223-0DE31-5AG1 là lớp vỏ bảo vệ đạt chuẩn IP55 / UL Type 12. Lớp vỏ kim loại chắc chắn này không chỉ bảo vệ các thành phần điện tử bên trong khỏi bụi bẩn, độ ẩm và các tác động vật lý từ môi trường công nghiệp mà còn tăng cường khả năng chống nhiễu điện từ. Thiết kế kín đáo nhưng vẫn đảm bảo luồng không khí làm mát hiệu quả là một minh chứng cho kỹ thuật chế tạo đỉnh cao của Siemens.
• Các Cổng Kết Nối (Terminals): Các cổng kết nối đầu vào nguồn, đầu ra động cơ và các kết nối DC link (nếu có) được thiết kế rõ ràng, chắc chắn, dễ dàng cho việc đấu nối dây. Kích thước và vị trí của các terminal được tối ưu hóa để đảm bảo an toàn và thuận tiện trong quá trình lắp đặt và bảo trì.
• Giao Diện Kết Nối Control Unit (CU): Module công suất PM230 được thiết kế để hoạt động cùng với một Control Unit (ví dụ: CU230P-2). Trên PM230 có các giao diện vật lý và điện tử chuyên dụng (như DRIVE-CLiQ hoặc giao diện tương tự) để kết nối nhanh chóng và an toàn với Control Unit, nơi chứa bộ não xử lý, các cổng I/O và giao diện truyền thông. Thiết kế module tách rời này mang lại sự linh hoạt tối đa trong việc lựa chọn tính năng và cấu hình hệ thống.

2. Những tính năng chính làm nên sự khác biệt của 6SL3223-0DE31-5AG1

• Tối ưu hóa năng lượng – Tiết kiệm chi phí vượt trội: Đây là điểm sáng giá nhất. Với các chế độ tiết kiệm năng lượng thông minh như ECO mode (tự động điều chỉnh điện áp theo tải), chế độ ngủ đông (Hibernation – tự động dừng khi không có nhu cầu và khởi động lại khi cần), cùng bộ điều khiển PID tích hợp chuyên dụng cho bơm/quạt, biến tần giúp giảm đáng kể lượng điện năng tiêu thụ so với các phương pháp điều khiển truyền thống (van tiết lưu, khởi động trực tiếp). Các nghiên cứu và ứng dụng thực tế cho thấy mức tiết kiệm có thể lên đến 60% trong một số trường hợp, đặc biệt với các ứng dụng có tải thay đổi liên tục. Đây là khoản đầu tư mang lại lợi tức nhanh chóng, góp phần giảm chi phí vận hành và bảo vệ môi trường.
• Thiết kế chuyên dụng cho Bơm, Quạt, Máy nén (HVAC & Water): Không giống các biến tần đa năng, G120P PM230 được tối ưu hóa cho các ứng dụng có mô-men thay đổi (Variable Torque). Các tính năng như bỏ qua dải tần số cộng hưởng, chức năng chống bơm chạy khô, phát hiện đứt dây đai quạt, chế độ làm đầy/xả đường ống (Pipe Filling), và khả năng điều khiển đa bơm (Multi-pump control / Cascading) được tích hợp sẵn, giúp đơn giản hóa việc cài đặt, tăng độ tin cậy và bảo vệ thiết bị ngoại vi hiệu quả.
• Độ tin cậy huyền thoại từ Siemens: Với cấp bảo vệ IP55, biến tần Siemens 15kW này sẵn sàng hoạt động trong môi trường công nghiệp khắc nghiệt, chống bụi và chống nước xâm nhập. Dải nhiệt độ hoạt động rộng, linh kiện điện tử chất lượng cao được chọn lọc kỹ lưỡng và các bo mạch được phủ lớp bảo vệ (conformal coating) giúp tăng cường khả năng chống ẩm, hóa chất và các yếu tố môi trường khác, đảm bảo tuổi thọ lâu dài và giảm thiểu thời gian dừng máy đột xuất – nỗi ám ảnh của mọi nhà quản lý sản xuất.
• Lắp đặt và vận hành dễ dàng: Thiết kế module nhỏ gọn, trọng lượng tối ưu giúp tiết kiệm không gian tủ điện và thuận tiện cho việc lắp đặt. Các cổng đấu nối được bố trí hợp lý, rõ ràng. Quá trình cài đặt ban đầu (commissioning) có thể được thực hiện nhanh chóng thông qua Bảng điều khiển BOP-2/IOP-2 với các menu trực quan hoặc sử dụng trình hướng dẫn cài đặt nhanh (Quick Commissioning Wizard) trong phần mềm STARTER hoặc TIA Portal Startdrive, tiết kiệm thời gian và công sức cho đội ngũ kỹ thuật.
• Tích hợp hệ thống linh hoạt và mạnh mẽ: Module công suất PM230 6SL3223-0DE31-5AG1 khi kết hợp với các Control Unit phù hợp (ví dụ CU230P-2 series) sẽ hỗ trợ đa dạng các chuẩn giao tiếp công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, BACnet MS/TP, BACnet/IP, USS. Điều này cho phép tích hợp liền mạch vào các hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA), Hệ thống quản lý tòa nhà (BMS) hoặc các hệ thống PLC khác, tạo nên một giải pháp tự động hóa toàn diện.
• An toàn là trên hết: An toàn lao động luôn là ưu tiên hàng đầu. Biến tần G120P có thể được trang bị chức năng An toàn Tích hợp (Safety Integrated) như Safe Torque Off (STO) đạt chuẩn SIL 2 (IEC 61508) / PL d (ISO 13849-1) khi sử dụng Control Unit tương ứng. Chức năng STO đảm bảo động cơ không thể tự khởi động lại một cách không mong muốn trong quá trình bảo trì hoặc xử lý sự cố, giảm thiểu nguy cơ tai nạn lao động.

3. Hướng dẫn kết nối sản phẩm 6SL3223-0DE31-5AG1 với phần mềm máy tính

A. Kết nối và làm việc với phần mềm STARTER (Standalone)

• Bước 1: Chuẩn bị phần cứng: Tùy thuộc vào cổng giao tiếp trên Control Unit (CU) hoặc BOP/IOP, bạn có thể cần: Cáp chuyển đổi USB sang RS232 hoặc USB sang USS (nếu kết nối qua cổng trên BOP/IOP hoặc cổng RS232/USS trên CU). Cáp mạng Ethernet tiêu chuẩn (nếu CU có cổng Ethernet/PROFINET).
• Bước 2: Cài đặt phần mềm: Tải và cài đặt phiên bản phần mềm STARTER phù hợp từ trang web của Siemens. Đảm bảo phiên bản này hỗ trợ dòng G120P và Control Unit bạn đang sử dụng.
• Bước 3: Kết nối vật lý: Cắm một đầu cáp vào cổng tương ứng trên biến tần (CU hoặc BOP/IOP) và đầu còn lại vào cổng USB hoặc Ethernet trên máy tính.
• Bước 4: Mở STARTER và tạo dự án: Khởi chạy phần mềm STARTER. Tạo một dự án mới (Project -> New) hoặc mở dự án đã có.
• Bước 5: Thiết lập giao diện kết nối PG/PC: Trong STARTER, vào menu Options -> Set PG/PC Interface. Chọn loại giao diện phù hợp với cáp kết nối bạn đang sử dụng (ví dụ: PC Adapter (USS), S7ONLINE (STEP 7) -> TCP/IP cho kết nối Ethernet) và cấu hình các thông số cần thiết (cổng COM, địa chỉ IP…).
• Bước 6: Dò tìm hoặc thêm biến tần: Dò tìm trực tuyến: Click chuột phải vào Project -> Accessible Nodes/Devices. STARTER sẽ quét mạng hoặc cổng kết nối để tìm các thiết bị tương thích. Thêm thủ công: Click chuột phải vào Project -> Insert Single Drive Unit. Chọn đúng dòng SINAMICS G120P và phiên bản firmware tương ứng từ catalog.
• Bước 7: Kết nối Online: Sau khi biến tần xuất hiện trong cây dự án, click chuột phải vào nó và chọn Connect hoặc Go Online. Biểu tượng kết nối thành công sẽ hiển thị. Giờ đây bạn có thể đọc/ghi thông số, giám sát, chẩn đoán lỗi…

B. Tích hợp và kết nối với TIA Portal (Sử dụng Startdrive)

• Bước 1: Chuẩn bị phần mềm: Đảm bảo bạn đã cài đặt TIA Portal (ví dụ: STEP 7 Basic/Professional) và gói phần mềm Startdrive tương ứng (cùng phiên bản hoặc tương thích).
• Bước 2: Chuẩn bị phần cứng: Thường sử dụng cáp mạng Ethernet tiêu chuẩn để kết nối cổng PROFINET/Ethernet trên Control Unit (nếu có) với máy tính hoặc qua mạng công nghiệp.
• Bước 3: Mở TIA Portal và tạo/mở dự án: Khởi chạy TIA Portal. Tạo dự án mới hoặc mở dự án hiện có.
• Bước 4: Thêm biến tần vào dự án: Trong chế độ Project view, vào mục Devices & networks. Mở Hardware catalog, tìm đến Drives -> SINAMICS -> SINAMICS G120P. Chọn đúng Control Unit (ví dụ CU230P-2 PN) và Power Module (PM230 IP55 15kW – 6SL3223-0DE31-5AG1). Kéo thả vào khu vực Network view hoặc Device view.
• Bước 5: Cấu hình mạng (nếu cần): Nếu sử dụng PROFINET, gán địa chỉ IP và tên thiết bị (Device name) cho biến tần trong phần Device configuration. Đảm bảo địa chỉ IP này nằm trong cùng dải mạng với máy tính của bạn.
• Bước 6: Thiết lập kết nối PG/PC: Tương tự STARTER, vào Online -> Accessible devices hoặc cấu hình trong Control Panel -> Set PG/PC Interface, chọn card mạng và giao thức phù hợp (thường là TCP/IP).
• Bước 7: Kết nối Online và Commissioning: Click chuột phải vào biểu tượng biến tần trong cây dự án, chọn Online & diagnostics hoặc Go online. Sau khi kết nối thành công, bạn có thể truy cập vào mục Commissioning để thực hiện cài đặt thông số, chạy thử, tối ưu hóa và chẩn đoán lỗi.

4. Hướng dẫn lập trình cho 6SL3223-0DE31-5AG1

A. Cài đặt thông số cơ bản qua Bảng điều khiển BOP-2 hoặc IOP-2

• Bước 1: Truy cập chế độ cài đặt: Cấp nguồn cho biến tần. Nhấn và giữ phím OK (hoặc phím tương ứng trên BOP-2) trong vài giây để vào menu chính hoặc menu cài đặt thông số.
• Bước 2: Điều hướng đến nhóm thông số: Sử dụng các phím mũi tên lên/xuống để di chuyển qua các nhóm thông số (Parameter Groups). Các nhóm thường được đánh số và có mô tả ngắn gọn (ví dụ: Motor Data, Basic Settings, Commands, Ramp Times…). Trên IOP-2, giao diện đồ họa sẽ trực quan hơn.
• Bước 3: Chọn thông số cụ thể: Khi đã vào đúng nhóm, tiếp tục dùng phím lên/xuống để chọn số hiệu thông số (Parameter Number – Pxxx) bạn muốn thay đổi. Ví dụ: P0100 (Công suất động cơ), P0304 (Điện áp định mức động cơ), P1120 (Thời gian tăng tốc).
• Bước 4: Thay đổi và lưu giá trị: Nhấn phím OK để vào chế độ chỉnh sửa giá trị. Sử dụng phím lên/xuống để tăng/giảm giá trị hoặc chọn từ danh sách (nếu là thông số dạng lựa chọn). Nhấn OK lần nữa để xác nhận và lưu giá trị mới. Biến tần thường yêu cầu lưu thông số vào bộ nhớ non-volatile (ví dụ thông qua P0971).
• Bước 5: Sử dụng Quick Commissioning (nếu có): Đặc biệt trên IOP-2, thường có sẵn trình hướng dẫn cài đặt nhanh (Quick Commissioning Wizard) giúp bạn đi qua các bước cài đặt thông số cơ bản nhất một cách tuần tự (chọn ứng dụng, nhập thông số động cơ, cài đặt giới hạn…).

Một số thông số quan trọng thường cài đặt:

• P0100: Lựa chọn đơn vị công suất (kW/HP) và nhập giá trị công suất định mức của động cơ.
• P0304: Điện áp định mức động cơ (V).
• P0305: Dòng điện định mức động cơ (A).
• P0307: Công suất định mức động cơ (kW hoặc HP, tùy P0100).
• P0310: Tần số định mức động cơ (Hz).
• P0311: Tốc độ định mức động cơ (RPM).
• P1080: Tần số tối thiểu (Hz).
• P1082: Tần số tối đa (Hz).
• P1120: Thời gian tăng tốc (s).
• P1121: Thời gian giảm tốc (s).
• P1300: Chế độ điều khiển (ví dụ: 0=V/f Linear, 2=V/f Quadratic cho bơm/quạt, 20=Sensorless Vector Control).
• P1900: Lựa chọn chế độ nhận dạng động cơ (Motor Identification).
• P1910: Kích hoạt nhận dạng động cơ (nên thực hiện sau khi nhập đúng thông số nameplate).

B. Cài đặt chi tiết và nâng cao qua phần mềm STARTER hoặc TIA Portal Startdrive

• Bước 1: Kết nối biến tần với máy tính: Thực hiện theo các bước đã hướng dẫn ở mục 4.
• Bước 2: Truy cập danh sách thông số: Sau khi kết nối online thành công, trong cây dự án của STARTER hoặc TIA Portal, tìm đến mục “Parameters” hoặc “Parameterization” của biến tần. Phần mềm sẽ hiển thị danh sách đầy đủ các thông số, thường được sắp xếp theo nhóm chức năng hoặc theo số hiệu.
• Bước 3: Tìm và chỉnh sửa thông số: Bạn có thể duyệt qua cây thư mục hoặc sử dụng chức năng tìm kiếm (Search) để nhanh chóng tìm đến thông số cần cài đặt. Click vào ô giá trị để thay đổi. Phần mềm thường cung cấp mô tả chi tiết, dải giá trị hợp lệ và giá trị mặc định cho từng thông số.
• Bước 4: Tải thông số xuống biến tần: Sau khi hoàn tất việc chỉnh sửa, bạn cần tải bộ thông số mới này xuống biến tần. Thường có nút “Download to device” hoặc “Load parameters to device”. Quá trình này sẽ ghi đè các giá trị hiện có trong biến tần.
• Bước 5: Lưu thông số vào bộ nhớ cố định (RAM to ROM): Tương tự như khi cài đặt bằng tay, sau khi tải thông số, cần thực hiện lệnh lưu vào bộ nhớ non-volatile để các thay đổi không bị mất khi ngắt nguồn. Trong phần mềm thường có nút “Copy RAM to ROM” hoặc thực hiện qua thông số P0971.
• Bước 6: Sao lưu bộ thông số (Upload và Save): Một thực hành rất quan trọng là sao lưu lại bộ thông số đã cài đặt thành công. Sử dụng chức năng “Upload from device” để đọc toàn bộ thông số từ biến tần lên máy tính và lưu lại dự án (Save Project). Bản sao lưu này cực kỳ hữu ích cho việc phục hồi nhanh chóng khi cần thay thế biến tần hoặc gặp sự cố.
• Bước 7: Sử dụng Function View và Wizards: Phần mềm thường cung cấp các giao diện đồ họa (Function View) cho các chức năng phức tạp (như PID, điều khiển đa bơm) và các trình hướng dẫn cài đặt (Wizards) giúp cấu hình các ứng dụng cụ thể một cách dễ dàng hơn.

5. Khắc phục một số lỗi thường gặp trên 6SL3223-0DE31-5AG1

6. Liên hệ thanhthienphu.vn để được tư vấn về 6SL3223-0DE31-5AG1

Hành trình khám phá biến tần 6SL3223-0DE31-5AG1 G120P PM230 15kW đã cho chúng ta thấy rõ sức mạnh công nghệ, sự tinh vi trong thiết kế và những lợi ích vượt trội mà nó mang lại. Đây không chỉ là một thiết bị điều khiển tốc độ động cơ, mà còn là một khoản đầu tư chiến lược vào hiệu quả, sự ổn định và tương lai bền vững cho hệ thống bơm, quạt, máy nén của bạn.

Thanhthienphu.vn tự hào là đơn vị hội tụ đầy đủ những yếu tố đó, là điểm đến tin cậy cho mọi nhu cầu về biến tần Siemens 15kW và các giải pháp tự động hóa khác. Chúng tôi không chỉ bán sản phẩm, chúng tôi mang đến giải pháp và sự đồng hành:

• Cam kết sản phẩm chính hãng: 100% sản phẩm 6SL3223-0DE31-5AG1 G120P PM230 15kW và các thiết bị Siemens khác do thanhthienphu.vn phân phối đều là hàng chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO) và chất lượng (CQ), đảm bảo quyền lợi và sự an tâm tuyệt đối cho khách hàng.
• Giá cả tối ưu – Hiệu quả đầu tư: Chúng tôi hiểu rằng chi phí là một yếu tố quan trọng. Với chính sách giá cạnh tranh và các chương trình ưu đãi thường xuyên, thanhthienphu.vn nỗ lực mang đến cho bạn giải pháp chất lượng cao với mức đầu tư hợp lý nhất.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi không chỉ am hiểu sâu sắc về sản phẩm mà còn có kinh nghiệm thực tế trong nhiều lĩnh vực ứng dụng. Chúng tôi sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp tối ưu nhất, phù hợp với điều kiện vận hành và ngân sách của bạn.
• Hỗ trợ tận tình – Vượt xa mong đợi: Từ hỗ trợ lựa chọn, hướng dẫn lắp đặt, cài đặt thông số đến khắc phục sự cố, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn một cách nhanh chóng và hiệu quả qua điện thoại, email hoặc trực tiếp tại hiện trường.

Hãy nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 hoặc truy cập website của chúng tôi tại thanhthienphu.vn hoặc đến trực tiếp văn phòng giao dịch của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và cảm nhận sự chuyên nghiệp, tận tâm của đội ngũ thanhthienphu.vn.

Hãy để thanhthienphu.vn trở thành người bạn đồng hành đáng tin cậy, cùng bạn kiến tạo nên những hệ thống vận hành hoàn hảo và gặt hái thành công trong kỷ nguyên công nghiệp 4.0.
