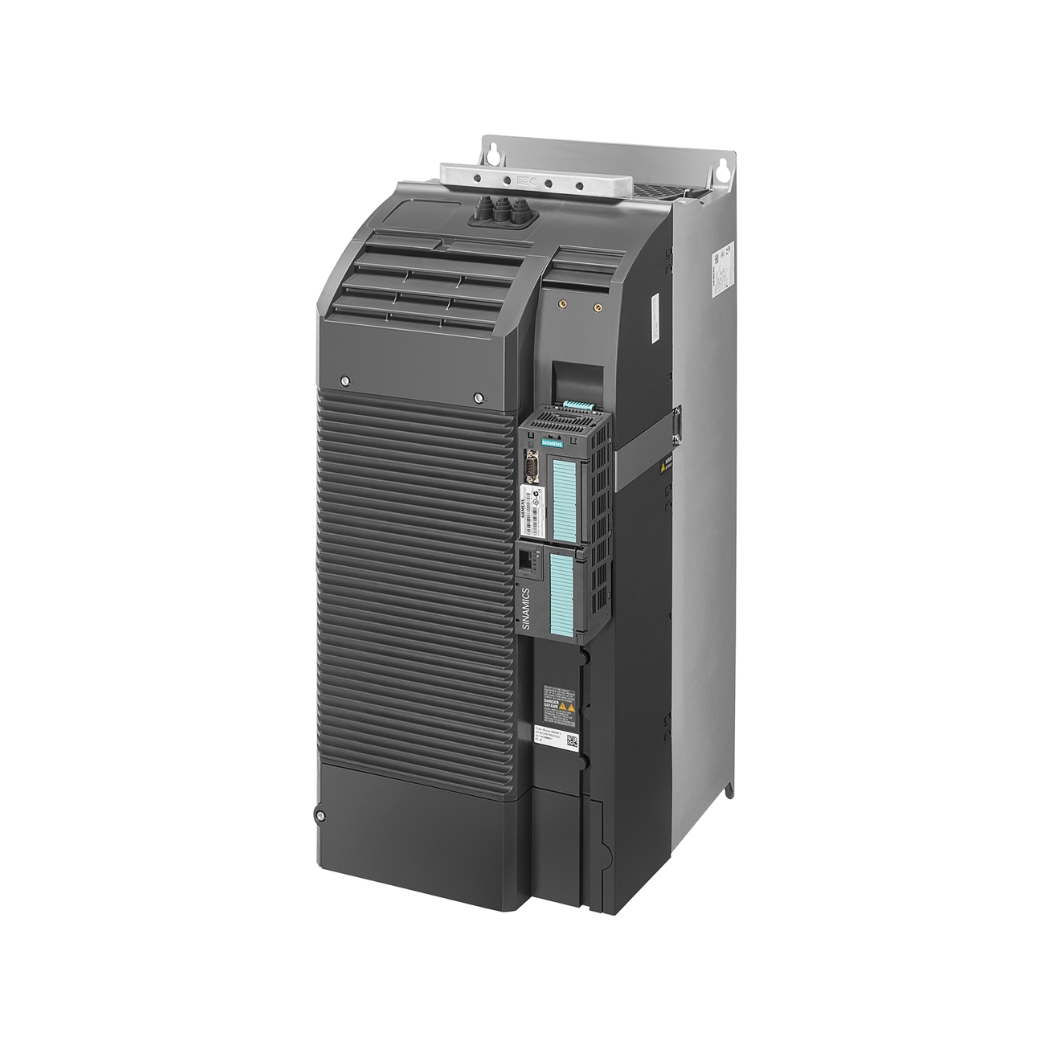

6SL3223-0DE31-1AG1 Biến tần G120P PM230 11kW

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE31-1AG1 G120P PM230 11kW – Giải pháp biến tần Siemens ưu việt, chuyên dụng cho ứng dụng bơm, quạt, máy nén, mang đến hiệu suất vượt trội và khả năng tiết kiệm năng lượng đáng kinh ngạc cho hệ thống của bạn, được phân phối chính hãng bởi thanhthienphu.vn.

Hãy cùng khám phá cách bộ biến đổi tần số công suất 11kW này trở thành trái tim mạnh mẽ, đáng tin cậy, giúp bạn nâng tầm quy trình sản xuất, tối ưu hóa chi phí vận hành và tự tin chinh phục những thách thức kỹ thuật phức tạp nhất trong ngành điện công nghiệp và tự động hóa.

1. Khám Phá Cấu Tạo Tinh Vi Của 6SL3223-0DE31-1AG1

• Khối Chỉnh Lưu (Rectifier Unit): Đây là cửa ngõ tiếp nhận nguồn điện xoay chiều (AC) 3 pha từ lưới điện (380-480V). Nhiệm vụ chính của khối này là biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC) thông qua hệ thống Diode công suất cao hoặc Thyristor (tùy thuộc vào thiết kế cụ thể). Quá trình này đảm bảo cung cấp nguồn DC ổn định cho các tầng công suất tiếp theo.
• Mạch Liên Kết DC (DC Link): Là nơi lưu trữ năng lượng điện một chiều sau khi được chỉnh lưu. Thành phần chính của mạch này là các tụ điện dung lượng lớn. Chúng có vai trò làm phẳng điện áp DC, giảm gợn sóng và cung cấp năng lượng tức thời cho khối nghịch lưu khi cần thiết, đặc biệt trong các giai đoạn tăng tốc hoặc tải nặng đột ngột. Điện áp trên DC Link là một thông số quan trọng cần giám sát.
• Khối Nghịch Lưu (Inverter Unit): Trái tim của biến tần, nơi thực hiện nhiệm vụ biến đổi điện áp một chiều (DC) từ DC Link thành điện áp xoay chiều (AC) 3 pha có tần số và biên độ thay đổi được để cấp cho động cơ. Khối này sử dụng các van bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor). Việc điều khiển đóng cắt các IGBT này bằng phương pháp điều chế độ rộng xung (PWM – Pulse Width Modulation) cho phép tạo ra điện áp đầu ra AC gần giống hình sin với tần số và biên độ mong muốn, từ đó điều khiển chính xác tốc độ và mô-men của động cơ.
• Mạch Điều Khiển và Giao Tiếp: Mặc dù PM230 là một Power Module, nó vẫn chứa các mạch cơ bản để bảo vệ và giao tiếp nội bộ với Control Unit. Các chức năng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt được tích hợp để đảm bảo an toàn cho chính module và động cơ. Giao tiếp với Control Unit (như CU230P-2) thường thông qua một giao diện độc quyền của Siemens, cho phép CU điều khiển hoạt động của PM và nhận thông tin trạng thái.
• Hệ Thống Tản Nhiệt: Với công suất 11kW, việc sinh nhiệt trong quá trình hoạt động là không thể tránh khỏi. 6SL3223-0DE31-1AG1 được trang bị hệ thống tản nhiệt hiệu quả, thường bao gồm các tấm tản nhiệt lớn (heatsink) và quạt làm mát cưỡng bức (ở các cấp công suất cao hơn hoặc tùy phiên bản). Hệ thống này đảm bảo nhiệt độ hoạt động của các linh kiện công suất luôn nằm trong giới hạn cho phép, duy trì hiệu suất và kéo dài tuổi thọ thiết bị.
• Vỏ Bảo Vệ (Enclosure): Vỏ ngoài của PM230 được thiết kế chắc chắn, đạt cấp bảo vệ IP55. Điều này có nghĩa là thiết bị được bảo vệ chống lại sự xâm nhập của bụi ở mức độ không gây hại và chống lại tia nước phun từ mọi hướng. Thiết kế này cho phép lắp đặt linh hoạt hơn trong môi trường công nghiệp.

2. Các Tính Năng Chính Đột Phá Của 6SL3223-0DE31-1AG1

• Siêu tiết kiệm năng lượng: Đây là lợi ích cốt lõi mà G120P PM230 mang lại. Với chế độ ECO mode tự động điều chỉnh điện áp đầu ra dựa trên tải thực tế, chức năng ngủ đông (Hibernation) tự động dừng biến tần khi không có nhu cầu sử dụng nước hoặc gió, và hiệu suất chuyển đổi năng lượng cao (>97%), biến tần này có thể giúp giảm tiêu thụ điện năng cho hệ thống bơm, quạt lên đến 60% so với phương pháp điều khiển truyền thống (theo tài liệu của Siemens). Điều này đồng nghĩa với việc cắt giảm chi phí vận hành trực tiếp và góp phần bảo vệ môi trường.
• Chức năng chuyên biệt cho Bơm/Quạt/Máy nén: Điều khiển đa bơm (Multi-pump control/Cascade control): Tự động điều khiển luân phiên và bổ sung các bơm song song để đáp ứng nhu cầu lưu lượng thay đổi, tối ưu hóa hiệu suất và cân bằng thời gian hoạt động giữa các bơm. Chế độ điền đầy đường ống (Pipe filling mode): Khởi động bơm một cách nhẹ nhàng, tránh sốc áp lực gây hư hại đường ống. Chức năng chống tắc nghẽn (Deragging function): Tự động đảo chiều quay ngắn hạn để loại bỏ rác hoặc vật cản trong cánh bơm. Chức năng bảo vệ chống đóng băng/sương giá (Frost protection): Tự động vận hành bơm ở tốc độ thấp khi nhiệt độ môi trường xuống thấp để tránh đóng băng. Bảo vệ chạy khô (Dry running protection): Dựa vào công suất hoặc cảm biến để phát hiện tình trạng bơm chạy không có nước và dừng lại, bảo vệ bơm khỏi hư hỏng.
• Vận hành và cài đặt cực kỳ thân thiện: Các anh kỹ thuật viên sẽ yêu thích sự đơn giản và trực quan khi làm việc với biến tần này. Thông qua Bảng điều khiển vận hành cơ bản (BOP-2) hoặc Bảng điều khiển vận hành thông minh (IOP-2) (tùy chọn), việc cài đặt các thông số cơ bản, giám sát trạng thái hoạt động và chẩn đoán lỗi trở nên dễ dàng hơn bao giờ hết. Các trình hướng dẫn cài đặt nhanh (Wizards) tích hợp sẵn giúp đưa biến tần vào hoạt động chỉ trong vài phút.
• Độ tin cậy và an toàn hàng đầu: Kế thừa danh tiếng về chất lượng của Siemens, 6SL3223-0DE31-1AG1 được chế tạo từ những linh kiện cao cấp và trải qua quy trình kiểm tra nghiêm ngặt. Cấp bảo vệ IP55, các chức năng bảo vệ toàn diện (quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất…) và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt đảm bảo thời gian vận hành liên tục tối đa, giảm thiểu chi phí bảo trì và sửa chữa, đồng thời nâng cao an toàn lao động.
• Khả năng tích hợp và mở rộng linh hoạt: Biến tần tích hợp sẵn cổng truyền thông USS và Modbus RTU, dễ dàng kết nối với các hệ thống điều khiển cơ bản. Hơn nữa, thông qua việc sử dụng Control Unit phù hợp, biến tần có thể dễ dàng mở rộng khả năng giao tiếp với các mạng công nghiệp phổ biến khác như PROFIBUS, PROFINET, EtherNet/IP, CANopen, cho phép tích hợp liền mạch vào các hệ thống tự động hóa phức tạp và hiện đại.
• Bộ lọc EMC tích hợp sẵn: Việc tích hợp bộ lọc EMC loại A (Category C2) giúp giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động hài hòa với các thiết bị điện tử khác trong nhà máy và tuân thủ các tiêu chuẩn về tương thích điện từ, giúp các anh kỹ sư không cần tốn thêm chi phí và không gian cho bộ lọc rời.

3. Hướng dẫn kết nối biến tần 6SL3223-0DE31-1AG1 với phần mềm STARTER hoặc SINAMICS Startdrive

Bước 1: Chuẩn bị cần thiết

• Phần mềm: Đảm bảo máy tính của bạn đã được cài đặt phiên bản phù hợp của phần mềm Siemens STARTER hoặc TIA Portal với gói SINAMICS Startdrive. Các phần mềm này thường được Siemens cung cấp trên trang web hỗ trợ chính thức.
• Cáp kết nối: Tùy thuộc vào Control Unit (nếu có) và cổng giao tiếp bạn muốn sử dụng, bạn có thể cần: Cáp USB (Type A sang Type B): Thường dùng để kết nối trực tiếp với cổng USB trên một số Control Unit hoặc qua bộ chuyển đổi. Cáp Ethernet (RJ45): Nếu Control Unit có cổng PROFINET/EtherNet/IP.
• Biến tần: Đảm bảo biến tần 6SL3223-0DE31-1AG1 đã được cấp nguồn (nguồn điều khiển 24VDC hoặc nguồn động lực tùy cấu hình).

Bước 2: Kết nối vật lý

• Xác định cổng giao tiếp phù hợp trên biến tần (thường nằm trên Control Unit hoặc là một cổng riêng trên PM230 nếu hỗ trợ).
• Kết nối một đầu cáp vào cổng trên biến tần và đầu còn lại vào cổng tương ứng trên máy tính của bạn (USB hoặc Ethernet).

Bước 3: Khởi động phần mềm và thiết lập giao diện kết nối

• Mở phần mềm STARTER hoặc SINAMICS Startdrive trên máy tính.
• Trong phần mềm, tìm đến mục cài đặt giao diện kết nối (Communication Settings / Set PG/PC Interface).
• Chọn loại giao diện phù hợp với cáp bạn đang sử dụng (ví dụ: S7ONLINE (STEP 7) -> USB, hoặc S7ONLINE (STEP 7) -> TCP/IP -> card mạng của bạn). Đảm bảo driver cho cáp đã được cài đặt đúng.

Bước 4: Dò tìm và kết nối với biến tần

• Trong phần mềm, tạo một dự án mới hoặc mở dự án hiện có.
• Sử dụng chức năng dò tìm thiết bị trực tuyến (Accessible Nodes / Online Access / Find Devices).
• Phần mềm sẽ quét mạng hoặc cổng kết nối đã chọn. Nếu kết nối vật lý và cài đặt giao diện đúng, biến tần 6SL3223-0DE31-1AG1 (hoặc Control Unit của nó) sẽ xuất hiện trong danh sách.
• Chọn biến tần tìm thấy và thực hiện kết nối (Connect / Go Online).

Bước 5: Xác nhận kết nối thành công

Khi kết nối thành công, phần mềm sẽ cho phép bạn truy cập vào cấu trúc tham số của biến tần, đọc trạng thái hoạt động, xem danh sách lỗi/cảnh báo. Bạn có thể thấy các chỉ báo trạng thái online trong phần mềm chuyển sang màu xanh hoặc cam.

4. Bí quyết lập trình hiệu quả cho Drive 6SL3223-0DE31-1AG1

Bước 1: Cài Đặt Cơ Bản (Basic Settings / Control Settings)

• Chọn ứng dụng (Application Class): Chọn loại ứng dụng chính (ví dụ: Pump – Bơm, Fan – Quạt). Việc này sẽ tự động tối ưu hóa một số thông số mặc định.
• Chế độ điều khiển (Control Mode): Thường chọn V/f control (điều khiển điện áp/tần số) cho bơm/quạt. Các tùy chọn khác như V/f ECO hoặc Vector Control có thể được chọn tùy yêu cầu hiệu suất và tiết kiệm năng lượng.
• Nguồn lệnh điều khiển (Command Source): Xác định nơi nhận lệnh chạy/dừng (ví dụ: Terminal – từ cổng I/O trên Control Unit, Fieldbus – từ mạng truyền thông như PROFINET/PROFIBUS, hoặc từ màn hình OP).
• Nguồn đặt tốc độ (Setpoint Source): Xác định nguồn tín hiệu đặt tốc độ/tần số mong muốn (ví dụ: Analog Input – từ cảm biến áp suất/lưu lượng 4-20mA/0-10V, Fixed Frequency – tần số cố định cài đặt sẵn, Fieldbus, hoặc từ màn hình OP).

Bước 2: Nhập Thông Số Động Cơ (Motor Data)

Đây là bước cực kỳ quan trọng để biến tần tính toán và điều khiển động cơ chính xác. Các thông tin này thường có trên nhãn (nameplate) của động cơ.

• Điện áp định mức (Rated Voltage): Điện áp hoạt động của động cơ (V).
• Dòng điện định mức (Rated Current): Dòng điện động cơ tiêu thụ ở tải định mức (A).
• Công suất định mức (Rated Power): Công suất trên trục động cơ (kW hoặc HP).
• Tần số định mức (Rated Frequency): Tần số lưới điện thiết kế cho động cơ (Hz, thường là 50Hz hoặc 60Hz).
• Tốc độ định mức (Rated Speed): Tốc độ quay của trục động cơ ở tần số và tải định mức (RPM).
• Kiểu đấu nối (Connection Type): Sao (Star) hay Tam giác (Delta).
• Số cực động cơ (Number of Poles): Hoặc hệ số công suất (Cos Phi) – tùy thuộc vào chế độ điều khiển.

Bước 3: Nhận Dạng Động Cơ (Motor Identification – ID Run)

Sau khi nhập thông số, cần thực hiện quy trình nhận dạng động cơ để biến tần tự động đo lường và tối ưu hóa các tham số điều khiển dựa trên đặc tính thực tế của động cơ đã kết nối.

• Chọn chế độ Motor ID (Thường có các tùy chọn: Standstill – đo khi đứng yên, hoặc Rotating – đo khi quay).
• Kích hoạt quá trình Motor ID (thường cần cấp lệnh chạy cho biến tần). Biến tần sẽ tự động thực hiện các bài kiểm tra và lưu kết quả vào bộ nhớ.
• Lưu ý an toàn: Đảm bảo không có tải cơ khí kết nối với trục động cơ khi thực hiện Rotating ID Run (nếu có thể) và khu vực xung quanh an toàn.

Bước 4: Cài Đặt Giới Hạn và Bảo Vệ (Limits & Protection)

• Tần số tối thiểu/tối đa (Min/Max Frequency): Giới hạn dải tốc độ hoạt động của động cơ.
• Thời gian tăng tốc/giảm tốc (Ramp-up/Ramp-down Time): Cài đặt thời gian để động cơ đạt tốc độ mong muốn từ 0 hoặc ngược lại. Điều chỉnh phù hợp để tránh sốc cơ khí hoặc quá dòng. Ví dụ: cài 10-20 giây cho bơm/quạt lớn.
• Giới hạn dòng điện (Current Limit): Đặt mức dòng tối đa cho phép để bảo vệ động cơ và biến tần.
• Cài đặt bảo vệ nhiệt động cơ (Motor Thermal Protection): Kích hoạt và cấu hình bảo vệ quá nhiệt dựa trên cảm biến (PTC/KTY) hoặc mô hình nhiệt I²t.

Bước 5: Cấu Hình Ngõ Vào/Ra (I/O Configuration)

Nếu sử dụng tín hiệu điều khiển từ bên ngoài (PLC, nút nhấn, cảm biến), cần cấu hình chức năng cho các ngõ vào số (Digital Inputs – DI) và ngõ vào tương tự (Analog Inputs – AI) trên Control Unit. Ví dụ:

• DI0: Lệnh Chạy/Dừng (ON/OFF command)
• DI1: Lệnh Chạy Thuận/Nghịch (nếu cần)
• AI0: Tín hiệu đặt tốc độ 0-10V hoặc 4-20mA từ cảm biến áp suất.

Tương tự, cấu hình chức năng cho các ngõ ra số (DO) và ngõ ra tương tự (AO) để báo trạng thái hoặc xuất tín hiệu. Ví dụ: DO0 báo lỗi, AO0 xuất tốc độ thực tế.

Bước 6: Cấu Hình Chức Năng Chuyên Dụng (Application Functions)

Kích hoạt và cài đặt các chức năng nâng cao nếu cần:

• Điều khiển PID: Sử dụng bộ điều khiển PID tích hợp để tự động duy trì áp suất, lưu lượng hoặc nhiệt độ mong muốn bằng cách điều chỉnh tốc độ bơm/quạt dựa trên tín hiệu phản hồi từ cảm biến. Cần cài đặt điểm đặt (Setpoint), tín hiệu phản hồi (Feedback), và các hệ số P, I, D.
• Chế độ ECO: Bật/tắt và cấu hình các thông số liên quan.
• Chế độ ngủ đông: Cài đặt ngưỡng kích hoạt và thời gian trễ.
• Điều khiển đa bơm (Cascade): Cấu hình số lượng bơm, thứ tự hoạt động, điều kiện chuyển đổi.

Bước 7: Lưu Thông Số và Kiểm Tra (Save & Test)

• Sau khi hoàn tất cấu hình, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile của biến tần (thường là Save parameters hoặc Copy RAM to ROM).
• Tiến hành chạy thử nghiệm ở các chế độ tốc độ khác nhau, kiểm tra đáp ứng của hệ thống, giám sát dòng điện, nhiệt độ và các thông số quan trọng khác. Tinh chỉnh lại thời gian tăng/giảm tốc, giới hạn, hoặc thông số PID nếu cần.

5. Xử lý nhanh chóng một số sự cố thường gặp với biến tần công nghiệp 6SL3223-0DE31-1AG1

6. Nâng cấp hệ thống của bạn ngay hôm nay với 6SL3223-0DE31-1AG1

6SL3223-0DE31-1AG1 G120P PM230 11kW – một giải pháp biến tần không chỉ mạnh mẽ, bền bỉ mà còn vô cùng thông minh và tiết kiệm năng lượng từ Siemens. Đây không chỉ là một thiết bị, mà là chìa khóa giúp: giảm hóa đơn tiền điện đang ngày càng tăng cao, loại bỏ tình trạng dừng máy đột ngột do thiết bị cũ hỏng hóc, nâng cao hiệu suất vận hành của hệ thống bơm, quạt, máy nén, đồng thời đảm bảo an toàn và tăng cường năng lực cạnh tranh cho doanh nghiệp trong bối cảnh công nghiệp 4.0.

Tại thanhthienphu.vn, chúng tôi không chỉ bán một sản phẩm, chúng tôi mang đến một giải pháp toàn diện cùng sự cam kết đồng hành lâu dài:

• Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi không chỉ hiểu rõ về 6SL3223-0DE31-1AG1 mà còn am tường các ứng dụng thực tế trong ngành sản xuất, xây dựng, năng lượng tại Việt Nam. Chúng tôi sẵn sàng lắng nghe và tư vấn giải pháp phù hợp nhất với nhu cầu đặc thù của từng khách hàng.
• Uy tín hàng đầu: Là nhà phân phối chính thức các thiết bị điện công nghiệp và tự động hóa của Siemens, thanhthienphu.vn cam kết 100% sản phẩm chính hãng, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO) và chất lượng (CQ), mang lại sự yên tâm tuyệt đối cho quý khách hàng.
• Giá cả cạnh tranh: Chúng tôi hiểu rằng chi phí đầu tư là một yếu tố quan trọng. Thanhthienphu.vn luôn nỗ lực mang đến mức giá tốt nhất thị trường, cùng với các chính sách chiết khấu hấp dẫn cho các dự án và khách hàng thân thiết.
• Dịch vụ hỗ trợ tận tâm: Từ khâu tư vấn lựa chọn, hỗ trợ kỹ thuật trong quá trình lắp đặt, cài đặt, đến dịch vụ bảo hành, bảo trì sau bán hàng, đội ngũ của thanhthienphu.vn luôn sẵn sàng phục vụ với thái độ chuyên nghiệp và nhiệt tình nhất. Sự hài lòng của khách hàng là ưu tiên số một của chúng tôi.

Hãy nhấc máy và gọi ngay cho các chuyên gia của thanhthienphu.vn qua Hotline 08.12.77.88.99. Chúng tôi sẽ lắng nghe nhu cầu của bạn, tư vấn chi tiết về giải pháp biến tần Siemens 6SL3223-0DE31-1AG1 G120P PM230 11kW và cách nó có thể mang lại lợi ích tối đa cho hệ thống của bạn.

Hoặc truy cập website của chúng tôi tại thanhthienphu.vn để tìm hiểu thêm thông tin về sản phẩm, dịch vụ và các giải pháp tự động hóa khác. Hoặc ghé thăm văn phòng của chúng tôi để trao đổi trực tiếp và nhận tư vấn tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Hãy để 6SL3223-0DE31-1AG1 G120P PM230 11kW và thanhthienphu.vn cùng bạn kiến tạo nên những hệ thống vận hành xuất sắc, tiết kiệm và hiệu quả vượt trội.
