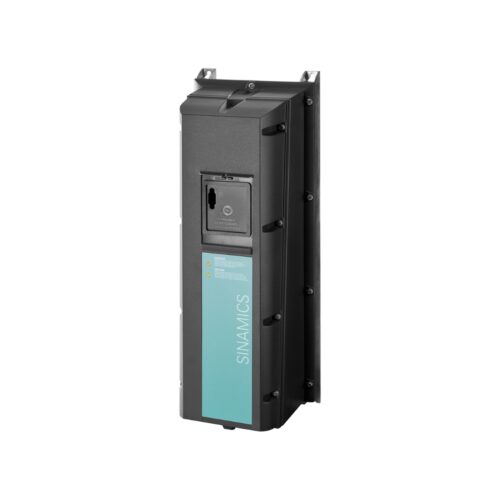

6SL3223-0DE31-1AA0 G120P PM230 3AC 11kW, bộ biến đổi tần số Siemens danh tiếng, không chỉ là một thiết bị điện công nghiệp đơn thuần, mà còn là trái tim mạnh mẽ, là linh hồn cho mọi hệ thống truyền động hiện đại, đặc biệt là các ứng dụng bơm, quạt và máy nén công suất 11kW.
Tại thanhthienphu.vn, chúng tôi hiểu rằng việc lựa chọn một bộ điều khiển tốc độ động cơ phù hợp là yếu tố then chốt quyết định hiệu quả vận hành, chi phí sản xuất và sự an toàn của toàn bộ dây chuyền, và thiết bị này chính là câu trả lời hoàn hảo bạn đang tìm kiếm.
1. Khám phá cấu tạo tinh vi của 6SL3223-0DE31-1AA0
- Mạch chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) 3 pha từ lưới điện thành điện áp một chiều (DC).
- Mạch liên kết DC (DC Link): Bao gồm các tụ điện dung lượng lớn để lưu trữ năng lượng và làm phẳng điện áp DC, đảm bảo nguồn cung ổn định cho mạch nghịch lưu.
- Mạch nghịch lưu (Inverter): Sử dụng các linh kiện bán dẫn công suất cao IGBT (Insulated Gate Bipolar Transistor) để biến đổi điện áp DC thành điện áp AC với tần số và biên độ có thể điều chỉnh được, cấp cho động cơ. Công nghệ IGBT tiên tiến giúp giảm tổn thất chuyển mạch, tăng hiệu suất và độ tin cậy.
- Bộ lọc EMC tích hợp (Filter A/C2): Giúp giảm thiểu phát xạ nhiễu điện từ ra lưới điện và môi trường xung quanh, tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt.
- Hệ thống tản nhiệt và quạt làm mát: Được thiết kế tối ưu để đảm bảo nhiệt độ hoạt động của các linh kiện công suất luôn trong giới hạn an toàn, kéo dài tuổi thọ thiết bị, ngay cả khi hoạt động liên tục với tải định mức. Với cấp bảo vệ IP55, hệ thống làm mát này được bảo vệ khỏi bụi và nước.
- Giao diện DRIVE-CLiQ: Cổng kết nối tốc độ cao, đáng tin cậy để giao tiếp với Bộ Điều khiển (CU), truyền tín hiệu điều khiển và nhận dữ liệu trạng thái.
Ngoài ra, người dùng có thể trang bị thêm các phụ kiện tùy chọn như:
- Bảng Vận hành Cơ bản (BOP-2): Cho phép cài đặt tham số cơ bản, giám sát trạng thái và chẩn đoán lỗi đơn giản trực tiếp trên biến tần.
- Bảng Vận hành Thông minh (IOP-2): Giao diện đồ họa màu, trực quan hơn, hỗ trợ nhiều ngôn ngữ, có khả năng sao lưu/phục hồi tham số qua thẻ nhớ, và cung cấp các trình hướng dẫn cài đặt (wizard) thân thiện.
- Điện trở hãm (Braking Resistor): Cần thiết cho các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, giúp tiêu tán năng lượng tái sinh từ động cơ khi giảm tốc.
2. Những tính năng chính làm nên sự khác biệt của 6SL3223-0DE31-1AA0
- Chuyên dụng cho Bơm, Quạt, Máy nén: PM230 được tối ưu hóa với các thuật toán điều khiển và chức năng đặc biệt như chế độ Bypass (chuyển đổi linh hoạt giữa biến tần và điện lưới), chức năng đa bơm (điều khiển luân phiên và bổ sung nhiều bơm), chế độ ngủ đông (Hibernation Mode – tự động dừng khi nhu cầu thấp và khởi động lại khi cần), giúp tiết kiệm năng lượng tối đa và kéo dài tuổi thọ thiết bị cho các ứng dụng mục tiêu này.
- Tiết kiệm năng lượng vượt trội: Tích hợp chế độ ECO mode (tự động tối ưu hóa từ thông động cơ theo tải) và chức năng tính toán, hiển thị năng lượng tiêu thụ giúp người dùng dễ dàng theo dõi và quản lý hiệu quả sử dụng điện. Các nghiên cứu thực tế cho thấy việc sử dụng biến tần như G120P có thể giúp tiết kiệm từ 20% đến 60% chi phí điện năng cho các ứng dụng bơm, quạt so với phương pháp điều khiển truyền thống.
- Cấp bảo vệ IP55 mạnh mẽ: Cho phép lắp đặt biến tần trực tiếp tại hiện trường, gần động cơ mà không cần tủ điện bảo vệ riêng, tiết kiệm chi phí lắp đặt và không gian. Khả năng chống bụi bẩn và tia nước phun từ mọi hướng đảm bảo hoạt động ổn định trong môi trường công nghiệp ẩm ướt, nhiều bụi như nhà máy xi măng, xử lý nước thải, hay chế biến thực phẩm.
- Điều khiển Vector không cảm biến (SLVC): Cung cấp khả năng điều khiển moment và tốc độ chính xác cao ngay cả ở tốc độ thấp mà không cần dùng đến encoder, giúp cải thiện chất lượng điều khiển và độ ổn định của hệ thống, đặc biệt hữu ích trong các ứng dụng đòi hỏi đáp ứng nhanh và chính xác.
- Tích hợp bộ lọc EMC Class A: Giảm thiểu nhiễu điện từ phát ra môi trường xung quanh, đáp ứng các tiêu chuẩn về tương thích điện từ trong công nghiệp, đảm bảo không gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác hoạt động gần đó. Tùy chọn bộ lọc Class B cho phép sử dụng trong cả môi trường dân dụng hoặc thương mại.
- Chức năng an toàn tích hợp (Safety Integrated): Có thể kết hợp với Control Unit phù hợp để cung cấp các chức năng an toàn như STO (Safe Torque Off), giúp ngắt moment động cơ một cách an toàn mà không cần contactor phụ, nâng cao mức độ an toàn cho người vận hành và máy móc, tuân thủ các tiêu chuẩn an toàn quốc tế.
- Dễ dàng cài đặt và vận hành: Giao diện thân thiện thông qua Bảng điều khiển BOP-2 hoặc IOP-2 (tùy chọn), cùng với phần mềm cấu hình miễn phí STARTER hoặc tích hợp trong TIA Portal (Startdrive), giúp việc cài đặt thông số, chẩn đoán lỗi trở nên trực quan và nhanh chóng, ngay cả với người dùng ít kinh nghiệm.
3. Hướng dẫn chi tiết kết nối 6SL3223-0DE31-1AA0 với phần mềm
Bước 1: Chuẩn bị phần cứng và phần mềm:
- Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm STARTER hoặc TIA Portal với gói Startdrive phù hợp với phiên bản firmware của Control Unit (CU) đi kèm PM230.
- Cáp kết nối phù hợp: Thông thường là cáp USB (Type A sang Type B) để kết nối trực tiếp với cổng USB trên Control Unit hoặc cáp Ethernet nếu sử dụng giao tiếp PROFINET.
- Biến tần 6SL3223-0DE31-1AA0 G120P PM230 3AC 11kW đã được kết nối với Control Unit tương thích (ví dụ: CU230P-2 series) và được cấp nguồn điều khiển (thường là 24VDC). Lưu ý: Không nhất thiết phải cấp nguồn động lực 3 pha trong quá trình cấu hình.
Bước 2: Thực hiện kết nối vật lý:
- Qua USB: Cắm một đầu cáp USB vào cổng USB trên Control Unit của biến tần và đầu còn lại vào cổng USB trên máy tính. Hệ điều hành sẽ tự động nhận diện thiết bị (có thể yêu cầu cài đặt driver lần đầu).
- Qua Ethernet (PROFINET): Kết nối cáp Ethernet từ cổng PROFINET trên Control Unit vào mạng Ethernet của bạn hoặc trực tiếp vào card mạng của máy tính. Đảm bảo địa chỉ IP của máy tính và biến tần nằm trong cùng một dải mạng và không bị trùng lặp.
Bước 3: Khởi động phần mềm và thiết lập kết nối:
- Với STARTER: Mở phần mềm STARTER. Tạo một dự án mới hoặc mở dự án có sẵn. Sử dụng chức năng “Accessible Nodes” hoặc “Find devices online” để phần mềm quét tìm biến tần đang kết nối. Chọn đúng biến tần G120P từ danh sách thiết bị tìm thấy.
- Với TIA Portal (Startdrive): Mở TIA Portal. Tạo dự án mới hoặc mở dự án có sẵn. Trong “Project tree”, vào mục “Online access”, chọn card mạng hoặc cổng USB tương ứng. Click chuột phải và chọn “Update accessible devices”. Biến tần sẽ xuất hiện trong danh sách. Kéo thả thiết bị vào “Devices & networks” hoặc sử dụng chức năng “Upload device as new station”.
Bước 4: Truy cập và cấu hình biến tần:
- Sau khi kết nối thành công, bạn có thể nhấp đúp vào biểu tượng biến tần trong phần mềm để truy cập vào giao diện cấu hình.
- Tại đây, bạn có thể thực hiện các thao tác như: Tải lên (Upload) cấu hình hiện tại từ biến tần về máy tính, Tải xuống (Download) cấu hình từ máy tính vào biến tần, đi vào chế độ Online để giám sát các thông số vận hành thời gian thực (tốc độ, dòng điện, điện áp, trạng thái lỗi…), thực hiện sao lưu (Backup) và phục hồi (Restore) thông số.
4. Khám phá cách lập trình cơ bản cho 6SL3223-0DE31-1AA0
Bước 1: Chạy trình hướng dẫn cấu hình nhanh (Commissioning Wizard):
- Sau khi kết nối thành công với phần mềm (như Bước 4 ở trên), cách nhanh nhất để bắt đầu là sử dụng “Commissioning Wizard”. Công cụ này sẽ dẫn dắt bạn qua các bước cấu hình cốt lõi.
- Chọn ứng dụng: Thường có các lựa chọn tối ưu sẵn cho Bơm (Pump), Quạt (Fan), hoặc ứng dụng tiêu chuẩn. Việc chọn đúng ứng dụng sẽ giúp phần mềm gợi ý các thông số mặc định phù hợp.
- Nhập thông số động cơ: Đây là bước cực kỳ quan trọng. Bạn cần nhập chính xác các thông số từ nhãn (nameplate) của động cơ được kết nối, bao gồm: Điện áp định mức (Rated voltage), Dòng điện định mức (Rated current), Công suất định mức (Rated power), Tần số định mức (Rated frequency), Tốc độ định mức (Rated speed), Hệ số công suất (Cos phi), và kiểu kết nối (Sao/Tam giác).
- Chọn chế độ điều khiển: Thường là V/f control (phù hợp cho bơm, quạt đơn giản) hoặc Sensorless Vector Control (SLVC) (cho hiệu suất và độ chính xác cao hơn).
- Cài đặt các giới hạn: Đặt giới hạn tốc độ tối thiểu/tối đa, giới hạn dòng điện.
- Cấu hình thời gian tăng/giảm tốc (Ramp times): Đặt thời gian để động cơ tăng tốc từ 0 lên tốc độ tối đa (Ramp-up time) và thời gian giảm tốc từ tốc độ tối đa về 0 (Ramp-down time). Thông số này ảnh hưởng đến sự êm ái khi khởi động/dừng.
- Cấu hình ngõ vào/ra (I/O Configuration): Gán chức năng cho các ngõ vào số (Digital Inputs – DI) như Lệnh chạy/dừng (ON/OFF), chạy thuận/nghịch, chọn tốc độ cố định. Gán chức năng cho ngõ vào analog (Analog Inputs – AI) để nhận tín hiệu đặt tốc độ từ cảm biến hoặc PLC (ví dụ: tín hiệu 4-20mA hoặc 0-10V). Cấu hình ngõ ra số (Digital Outputs – DO) để báo trạng thái (Chạy, Lỗi…).
Bước 2: Tinh chỉnh thông số chuyên sâu (Expert List):
Sau khi hoàn tất Wizard, bạn có thể truy cập vào “Expert List” để tinh chỉnh sâu hơn hàng trăm thông số khác nhau nếu cần. Ví dụ: cài đặt các chức năng bảo vệ (quá tải, quá nhiệt, mất pha…), cấu hình truyền thông (địa chỉ Profinet/Profibus, tốc độ baud…), cài đặt chức năng PID tích hợp (cho ứng dụng điều khiển áp suất, lưu lượng), kích hoạt chế độ tiết kiệm năng lượng (ECO mode, Hibernation)…
Bước 3: Tối ưu hóa động cơ (Motor Optimization/Identification):
Để đạt hiệu suất điều khiển tốt nhất, đặc biệt với chế độ SLVC, bạn nên thực hiện quá trình nhận dạng động cơ (Motor ID). Biến tần sẽ tự động kiểm tra và tối ưu các thông số điều khiển dựa trên đặc tính thực tế của động cơ đang kết nối. Quá trình này thường bao gồm “Đo thông số tĩnh” (Standstill measurement) và “Đo khi quay” (Rotating measurement – yêu cầu động cơ có thể quay tự do). Luôn đảm bảo an toàn trước khi thực hiện bước này.
Bước 4: Lưu và tải cấu hình:
Sau khi hoàn tất cấu hình, đừng quên lưu lại thông số vào bộ nhớ non-volatile của biến tần (Save parameters to ROM) và sao lưu cấu hình về máy tính (Upload to PG/PC).
5. Hướng dẫn khắc phục một số lỗi thường gặp trên 6SL3223-0DE31-1AA0
F0001: Lỗi quá dòng (Overcurrent):
- Nguyên nhân: Thời gian tăng tốc quá ngắn, tải quá nặng hoặc bị kẹt cơ khí, ngắn mạch đầu ra biến tần hoặc trong động cơ/cáp động cơ, thông số động cơ cài đặt không chính xác, module công suất lỗi.
- Cách xử lý cơ bản: Kiểm tra tải cơ khí xem có bị kẹt không. Tăng thời gian tăng tốc (P1120). Kiểm tra cách điện của động cơ và cáp động cơ. Kiểm tra lại thông số động cơ đã nhập (P0304-P0311). Thử thực hiện lại Motor ID (P1910). Reset lỗi (Nhấn nút OK/Reset trên BOP/IOP hoặc gửi tín hiệu reset qua DI/Bus). Nếu lỗi tái diễn, liên hệ hỗ trợ kỹ thuật.
F0002: Lỗi quá áp DC link (Overvoltage):
- Nguyên nhân: Điện áp nguồn cung cấp quá cao, thời gian giảm tốc quá ngắn (đặc biệt với tải có quán tính lớn), năng lượng tái sinh từ động cơ quá lớn mà không có bộ hãm (Braking Unit) và điện trở hãm (Braking Resistor) phù hợp.
- Cách xử lý cơ bản: Kiểm tra điện áp nguồn cung cấp. Tăng thời gian giảm tốc (P1121). Kích hoạt chức năng điều khiển Vdc_max (P1240/P1280). Xem xét lắp thêm bộ hãm và điện trở hãm nếu tải có quán tính lớn hoặc yêu cầu dừng nhanh. Reset lỗi.
F0003: Lỗi thấp áp DC link (Undervoltage):
- Nguyên nhân: Điện áp nguồn cung cấp quá thấp hoặc bị sụt áp đột ngột, mất pha đầu vào, cầu chì đầu vào bị đứt, lỗi trong mạch nạp tụ của biến tần.
- Cách xử lý cơ bản: Kiểm tra điện áp và chất lượng nguồn cung cấp. Kiểm tra cầu chì, aptomat đầu vào. Kiểm tra kết nối dây nguồn 3 pha. Đảm bảo điện áp nằm trong dải cho phép (380-480V +/-10%). Reset lỗi. Nếu lỗi persist, kiểm tra phần cứng biến tần.
F0004: Lỗi quá nhiệt biến tần (Inverter Overtemperature):
- Nguyên nhân: Nhiệt độ môi trường quá cao, quạt làm mát của biến tần bị hỏng hoặc bị chặn luồng khí, biến tần hoạt động quá tải trong thời gian dài, lắp đặt không đảm bảo không gian thông gió.
- Cách xử lý cơ bản: Kiểm tra nhiệt độ môi trường xung quanh biến tần (< 40°C cho hoạt động tối ưu). Đảm bảo không gian lắp đặt thông thoáng theo khuyến cáo của Siemens. Kiểm tra quạt làm mát có hoạt động không, vệ sinh bụi bẩn bám trên quạt và khe tản nhiệt. Giảm tải hoặc kiểm tra lại công suất biến tần so với yêu cầu tải. Reset lỗi sau khi biến tần nguội bớt.
F07801: Lỗi quá nhiệt động cơ (Motor OverTemperature – I2t):
- Nguyên nhân: Động cơ hoạt động quá tải, thông số bảo vệ nhiệt động cơ (P0611, P0614) cài đặt không đúng, làm mát động cơ kém.
- Cách xử lý cơ bản: Kiểm tra tải của động cơ. Kiểm tra và cài đặt lại chính xác thông số bảo vệ nhiệt dựa trên dữ liệu động cơ. Đảm bảo động cơ được làm mát tốt. Reset lỗi.
A0501 -> A0504: Cảnh báo quá dòng/quá áp/thấp áp/quá nhiệt: Đây là các cảnh báo (Warnings), không làm dừng biến tần ngay lập tức nhưng báo hiệu rằng biến tần đang hoạt động gần ngưỡng giới hạn. Cần kiểm tra nguyên nhân tương tự như các lỗi Fxxxx tương ứng để ngăn ngừa lỗi xảy ra.
6. Nâng Tầm Hệ Thống Của Bạn Ngay Hôm Nay Với 6SL3223-0DE31-1AA0 và Thanhthienphu.vn
Bạn có đang đối mặt với những thiết bị cũ kỹ, tiêu tốn điện năng, thường xuyên hỏng hóc làm gián đoạn sản xuất và bào mòn lợi nhuận? Bạn có đang tìm kiếm một giải pháp hiện đại, đáng tin cậy, dễ dàng tích hợp và vận hành, đồng thời giúp bạn tiết kiệm chi phí đáng kể và nâng cao năng lực cạnh tranh? Biến tần Siemens G120P PM230 11kW chính là câu trả lời bạn cần.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SL3223-0DE31-1AA0 G120P PM230 3AC 11kW chính hãng Siemens với mức giá cạnh tranh, mà còn mang đến cho bạn:
- Sự Tư Vấn Chuyên Sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng lắng nghe nhu cầu của bạn, tư vấn lựa chọn cấu hình biến tần (bao gồm cả Mô-đun Điều khiển và phụ kiện) phù hợp nhất với ứng dụng cụ thể.
- Hỗ Trợ Kỹ Thuật Tận Tâm: Chúng tôi đồng hành cùng bạn từ khâu lắp đặt, cài đặt, vận hành đến khắc phục sự cố, đảm bảo bạn khai thác tối đa tiềm năng của thiết bị.
- Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: Cam kết 100% sản phẩm Siemens chính hãng, đầy đủ giấy tờ chứng nhận CO/CQ.
- Dịch Vụ Khách Hàng Chu Đáo: Giao hàng nhanh chóng, chính sách bảo hành rõ ràng, luôn đặt lợi ích của khách hàng lên hàng đầu.
Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99 (Hỗ trợ 24/7)
- Website: thanhthienphu.vn (Tham khảo thêm thông tin sản phẩm và dịch vụ)
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh (Đến trực tiếp để được tư vấn và xem sản phẩm)
Hãy để thanhthienphu.vn trở thành đối tác đồng hành đáng tin cậy trên con đường chinh phục những đỉnh cao mới trong tự động hóa công nghiệp cùng giải pháp biến tần Siemens ưu việt 6SL3223-0DE31-1AA0 G120P PM230 3AC 11kW.
