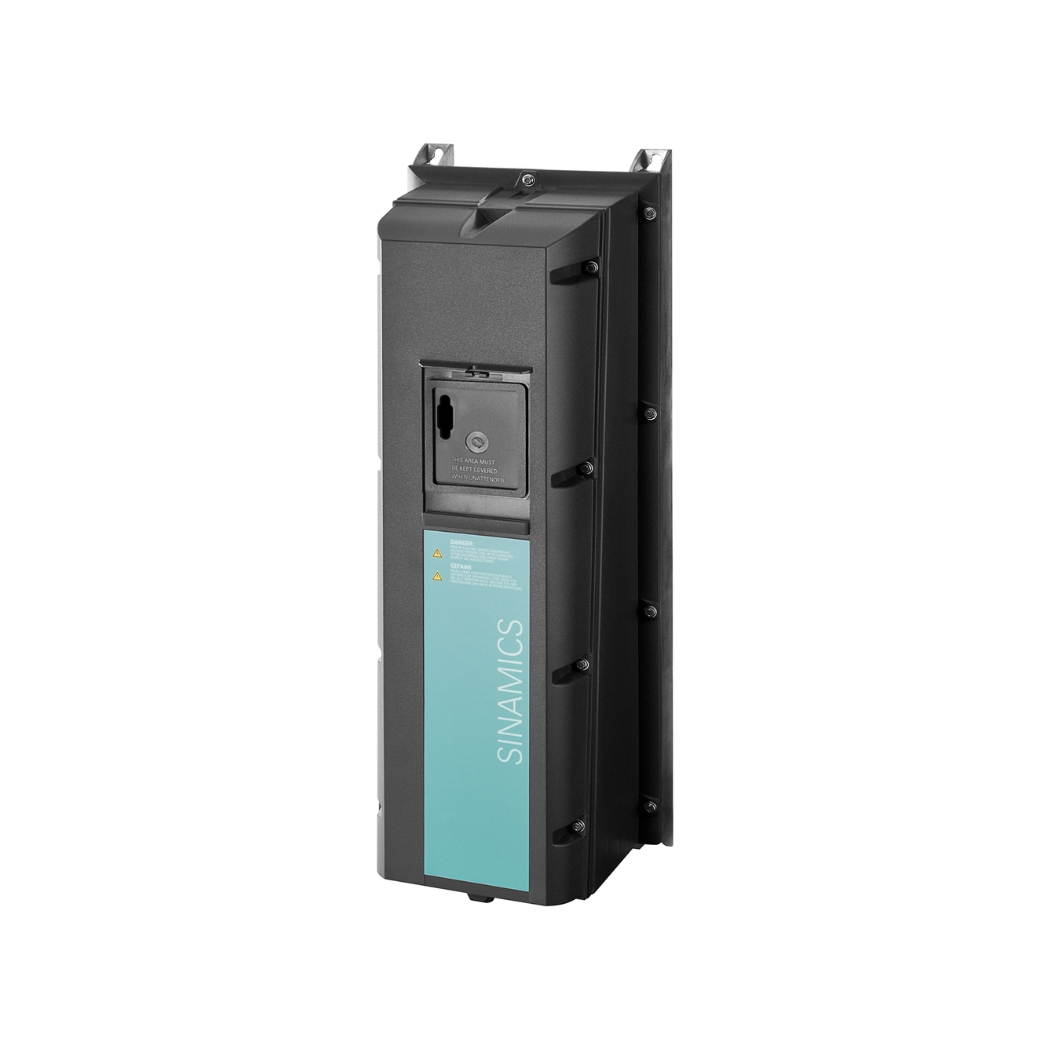

6SL3223-0DE24-0BG1 G120P PM230 – Biến tần Siemens G120P PM230 – Giải pháp hoàn hảo cho hệ thống bơm, quạt và máy nén của bạn, nâng tầm hiệu suất và tiết kiệm năng lượng vượt trội.
thanhthienphu.vn tự hào mang đến cho bạn dòng sản phẩm chất lượng này. Sở hữu ngay hôm nay để trải nghiệm sự khác biệt!
1. Thông tin chi tiết về sản phẩm 6SL3223-0DE24-0BG1 G120P PM230
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3223-0DE24-0BG1 |
| Dòng sản phẩm | SINAMICS G120P |
| Mô-đun công suất | PM230 |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20%/+10%) |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 0- Điện áp đầu vào |
| Tần số đầu ra | 0-550 Hz |
| Công suất định mức | 4 kW (5.5 HP) |
| Dòng điện định mức | 9.4 A |
| Cấp bảo vệ | IP20/UL Open Type |
| Chế độ điều khiển | V/f, Vector không cảm biến (SLVC), Vector có cảm biến (FVC) |
| Truyền thông | USS, Modbus RTU, BACnet MS/TP |
| Chức năng bảo vệ | Quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, quá nhiệt, chạm đất,… |
| Tiêu chuẩn | CE, UL, cUL, C-Tick (RCM), KC |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất) / -10°C đến +60°C (giảm công suất) |
| Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 298 mm x 198 mm x 203 mm |
| Trọng lượng | Khoảng 4.8 kg |
2. Cấu tạo sản phẩm 6SL3223-0DE24-0BG1
Biến tần SINAMICS G120P PM230 (6SL3223-0DE24-0BG1) được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
- Mô-đun công suất (PM230): Đây là trái tim của biến tần, thực hiện chức năng biến đổi điện áp và tần số từ nguồn cấp thành điện áp và tần số phù hợp với yêu cầu của động cơ. Mô-đun PM230 được thiết kế với công nghệ IGBT tiên tiến, đảm bảo hiệu suất cao và độ tin cậy vượt trội.
- Khối điều khiển (CU): Khối điều khiển chứa bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị ngoại vi. Bạn có thể lựa chọn các khối điều khiển khác nhau (ví dụ: CU230P-2) để phù hợp với nhu cầu ứng dụng cụ thể.
- Bộ lọc EMC (tùy chọn): Bộ lọc EMC giúp giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và tuân thủ các tiêu chuẩn về tương thích điện từ.
- Bộ điện kháng xoay chiều (tùy chọn): Bộ điện kháng xoay chiều giúp giảm sóng hài, cải thiện chất lượng điện năng và bảo vệ biến tần.
- Bảng điều khiển (BOP-2 hoặc IOP-2) (tùy chọn): Bảng điều khiển cung cấp giao diện người dùng trực quan, cho phép bạn dễ dàng cài đặt, giám sát và điều khiển biến tần.
Lợi ích vượt trội của cấu tạo mô-đun:
- Dễ dàng lắp đặt và bảo trì: Các mô-đun có thể được thay thế riêng lẻ, giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.
- Linh hoạt trong cấu hình: Bạn có thể tùy chọn các mô-đun khác nhau để phù hợp với nhu cầu ứng dụng cụ thể.
- Khả năng mở rộng: Dễ dàng nâng cấp hoặc thay đổi cấu hình hệ thống khi có nhu cầu.
3. Các tính năng chính của sản phẩm 6SL3223-0DE24-0BG1
6SL3223-0DE24-0BG1 G120P PM230 sở hữu hàng loạt tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp:
Điều khiển Vector không cảm biến (SLVC):
- Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ.
- Lý tưởng cho các ứng dụng không yêu cầu độ chính xác quá cao, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
Chế độ điều khiển V/f:
- Điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp theo tỷ lệ V/f không đổi.
- Phù hợp với các ứng dụng đơn giản như bơm, quạt.
Chức năng tiết kiệm năng lượng ECO:
- Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất năng lượng của động cơ.
- Giúp tiết kiệm điện năng đáng kể, đặc biệt là trong các ứng dụng có tải thay đổi.
Chức năng bảo vệ toàn diện:
- Bảo vệ động cơ khỏi quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, quá nhiệt, chạm đất,…
- Đảm bảo an toàn cho hệ thống và kéo dài tuổi thọ động cơ.
Tích hợp truyền thông:
- Hỗ trợ các giao thức truyền thông phổ biến như USS, Modbus RTU, BACnet MS/TP.
- Dễ dàng kết nối với các hệ thống điều khiển và giám sát trung tâm.
Chức năng PID tích hợp:
- Cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ,…
- Đơn giản hóa việc thiết kế hệ thống điều khiển.
Chức năng khởi động bay (Flying Start):
- Cho phép biến tần tự động dò tìm tốc độ và chiều quay của động cơ đang quay tự do.
- Giúp khởi động động cơ một cách êm ái và an toàn.
Chức năng hãm:
- Hãm DC.
- Hãm động năng (sử dụng điện trở hãm).
Tính năng đặc biệt cho bơm, quạt, máy nén:
- Chế độ đa bơm (Multi-pump control): Điều khiển nhiều bơm hoạt động luân phiên hoặc song song để tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Chế độ bỏ qua tần số cộng hưởng (Skip frequencies): Tránh các tần số gây ra rung động và tiếng ồn lớn.
- Chế độ phát hiện mất nước (Dry-running detection): Bảo vệ bơm khỏi hư hỏng khi chạy không tải.
4. Hướng dẫn kết nối sản phẩm 6SL3223-0DE24-0BG1 với phần mềm
Để kết nối biến tần 6SL3223-0DE24-0BG1 với phần mềm STARTER của Siemens, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER (phiên bản mới nhất).
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại khối điều khiển bạn sử dụng).
- Biến tần 6SL3223-0DE24-0BG1 và động cơ đã được kết nối và cấp nguồn.
Kết nối phần cứng:
- Nếu sử dụng cáp USB: Kết nối cáp USB từ cổng USB trên máy tính đến cổng USB trên khối điều khiển của biến tần.
- Nếu sử dụng cáp Ethernet: Kết nối cáp Ethernet từ cổng Ethernet trên máy tính đến cổng Ethernet trên khối điều khiển của biến tần.
Khởi động phần mềm STARTER:
- Mở phần mềm STARTER trên máy tính.
- Tạo một dự án mới (New project) hoặc mở một dự án hiện có.
Thêm thiết bị:
- Trong cửa sổ dự án, nhấp chuột phải vào “Devices” và chọn “Add new device”.
- Chọn loại biến tần “SINAMICS G120P” và chọn đúng mã sản phẩm 6SL3223-0DE24-0BG1.
- Chọn giao thức truyền thông phù hợp (ví dụ: USS, Modbus RTU).
Cấu hình kết nối:
- Nếu sử dụng kết nối USB: Phần mềm STARTER sẽ tự động tìm kiếm và kết nối với biến tần.
- Nếu sử dụng kết nối Ethernet: Bạn cần nhập địa chỉ IP của biến tần vào phần mềm STARTER.
Kiểm tra kết nối:
- Sau khi cấu hình kết nối, bạn có thể kiểm tra trạng thái kết nối trong phần mềm STARTER.
- Nếu kết nối thành công, bạn có thể bắt đầu cài đặt và cấu hình biến tần.
5. Cách lập trình sản phẩm 6SL3223-0DE24-0BG1
Việc lập trình biến tần 6SL3223-0DE24-0BG1 có thể được thực hiện thông qua phần mềm STARTER hoặc bảng điều khiển (BOP-2 hoặc IOP-2).
Dưới đây là hướng dẫn cơ bản về cách lập trình biến tần bằng phần mềm STARTER:
Truy cập vào các thông số:
- Sau khi kết nối thành công với biến tần, bạn có thể truy cập vào các thông số của biến tần trong phần mềm STARTER.
- Các thông số được tổ chức theo các nhóm chức năng khác nhau, giúp bạn dễ dàng tìm kiếm và thay đổi.
Cài đặt các thông số cơ bản:
- Thông số nguồn: Điện áp, tần số.
- Thông số động cơ: Công suất, dòng điện, tốc độ định mức, hệ số công suất,…
- Chế độ điều khiển: V/f, SLVC.
- Thời gian tăng tốc/giảm tốc.
- Giới hạn dòng điện, mô-men xoắn.
Cài đặt các thông số ứng dụng:
- Chế độ hoạt động: Chạy/dừng, đảo chiều.
- Tín hiệu điều khiển: Analog, digital, truyền thông.
- Các chức năng đặc biệt: PID, đa bơm, bỏ qua tần số cộng hưởng,…
Lưu và tải thông số:
- Sau khi thay đổi các thông số, bạn cần lưu lại cấu hình vào biến tần.
- Bạn cũng có thể tải cấu hình từ biến tần vào máy tính để sao lưu hoặc sử dụng cho các biến tần khác.
Chạy thử và kiểm tra:
- Sau khi cài đặt xong, bạn nên chạy thử hệ thống để kiểm tra xem biến tần có hoạt động đúng theo yêu cầu hay không.
- Theo dõi các thông số hoạt động của biến tần và động cơ để đảm bảo hệ thống hoạt động ổn định.
6. Khắc phục một số lỗi thường gặp trên 6SL3223-0DE24-0BG1
Trong quá trình sử dụng, biến tần 6SL3223-0DE24-0BG1 có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, thời gian tăng tốc quá ngắn, ngắn mạch đầu ra, chạm đất. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra đấu nối, kiểm tra cách điện. |
| F0002 | Quá áp | Điện áp lưới quá cao, điện áp DC link quá cao do năng lượng trả về từ động cơ khi hãm. | Kiểm tra điện áp lưới, sử dụng điện trở hãm (nếu cần). |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra cầu chì. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, cải thiện thông gió. |
| F0005 | Quá tải biến tần | Tải quá lớn, thời gian hoạt động liên tục ở dòng điện cao quá dài. | Kiểm tra tải, giảm thời gian hoạt động ở dòng điện cao. |
| F0022 | Lỗi phần cứng | Lỗi linh kiện bên trong biến tần. | Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (08.12.77.88.99) hoặc trung tâm bảo hành của Siemens. |
| F0070 | Lỗi truyền thông | Cài đặt truyền thông không đúng, cáp kết nối bị lỏng hoặc hư hỏng, lỗi cấu hình. | Kiểm tra cài đặt truyền thông, kiểm tra cáp kết nối, kiểm tra cấu hình. |
| F0101 | Lỗi EEPROM | Lỗi bộ nhớ EEPROM của biến tần. | Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (08.12.77.88.99) hoặc trung tâm bảo hành của Siemens. |
| A0501 | Cảnh báo quá dòng | Dòng điện vượt quá ngưỡng cảnh báo nhưng chưa đến mức gây ra lỗi. | Kiểm tra tải, kiểm tra các thông số cài đặt. |
| A0503 | Cảnh báo điện áp DC link thấp | Điện áp DC link thấp hơn ngưỡng cảnh báo nhưng chưa đến mức gây ra lỗi. | Kiểm tra điện áp lưới, kiểm tra các thông số cài đặt. |
| A0504 | Cảnh báo nhiệt độ bộ chỉnh lưu | Nhiệt độ bộ chỉnh lưu cao hơn bình thường | Kiểm tra quạt làm mát, môi trường làm việc và các thông số làm mát |
