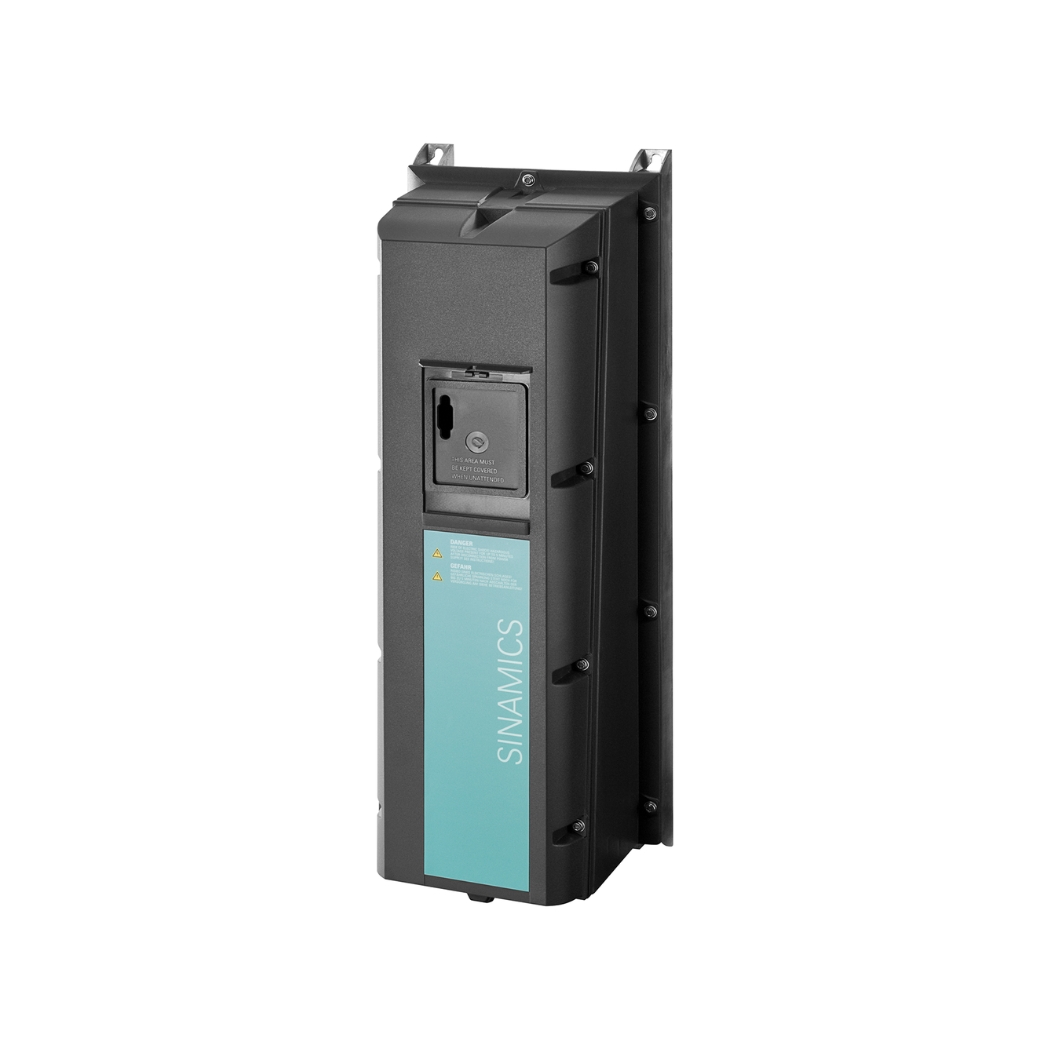

6SL3223-0DE22-2AA0 – Biến tần G120P PM230 3AC 2.2kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3223-0DE22-2AA0 G120P PM230 3AC 2.2kW, bộ biến tần Siemens mạnh mẽ và đáng tin cậy, chính là chìa khóa mở ra cánh cửa nâng cao hiệu suất vận hành, tối ưu hóa năng lượng tiêu thụ và đảm bảo sự ổn định vượt trội cho các ứng dụng bơm, quạt, máy nén trong môi trường công nghiệp.

Tại thanhthienphu.vn, chúng tôi mang đến giải pháp toàn diện này, giúp bạn giải quyết triệt để những thách thức về thiết bị cũ kỹ, chi phí vận hành cao và nhu cầu cập nhật công nghệ không ngừng.

1. Cấu Tạo Tinh Vi Của Biến Tần 6SL3223-0DE22-2AA0

• Mạch chỉnh lưu (Rectifier): Chuyển đổi nguồn điện xoay chiều (AC) 3 pha từ lưới điện thành nguồn điện một chiều (DC). Siemens sử dụng các bộ chỉnh lưu Diode hoặc Thyristor chất lượng cao, đảm bảo hiệu suất chuyển đổi tối ưu và giảm thiểu sóng hài trả ngược lưới điện.
• Mạch lọc DC Link (DC Link Capacitor Bank): Bao gồm các tụ điện dung lượng lớn, có nhiệm vụ làm phẳng điện áp DC sau chỉnh lưu, lưu trữ năng lượng và cung cấp nguồn DC ổn định cho mạch nghịch lưu. Chất lượng và tuổi thọ của tụ điện là yếu tố quan trọng quyết định độ bền của biến tần, và Siemens luôn lựa chọn những linh kiện tốt nhất.
• Mạch nghịch lưu (Inverter): Sử dụng các van bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để chuyển đổi điện áp DC thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh được, cấp cho động cơ. Công nghệ IGBT tiên tiến của Siemens giúp giảm tổn thất chuyển mạch, tăng hiệu suất và cho phép tần số đóng cắt cao, giúp động cơ vận hành êm ái hơn.
• Mạch bảo vệ: Tích hợp các cơ chế bảo vệ quan trọng như bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, chạm đất, ngắn mạch đầu ra, đảm bảo an toàn cho cả biến tần và động cơ.
• Hệ thống Tản nhiệt (Cooling System): Với công suất 2.2kW, PM230 6SL3223-0DE22-2AA0 thường sử dụng hệ thống tản nhiệt bằng quạt cưỡng bức (Forced Air Cooling). Các lá tản nhiệt (heatsink) được thiết kế tối ưu về diện tích tiếp xúc và luồng khí, kết hợp với quạt làm mát hiệu suất cao, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện công suất, ngay cả khi hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.
• Vỏ bảo vệ (Enclosure): Điểm nổi bật của PM230 6SL3223-0DE22-2AA0 là cấp bảo vệ IP55. Điều này có nghĩa là vỏ biến tần được thiết kế kín, chống bụi xâm nhập hoàn toàn và chống lại tia nước phun từ mọi hướng. Nhờ đó, bạn có thể lắp đặt biến tần trực tiếp tại hiện trường, gần động cơ, mà không cần đến tủ điện bảo vệ bổ sung, giúp tiết kiệm không gian và chi phí lắp đặt đáng kể. Vật liệu vỏ thường là kim loại hoặc nhựa kỹ thuật cao cấp, có độ bền cơ học cao.
• Cầu đấu nối (Terminals): Các cầu đấu nối cho ngõ vào nguồn, ngõ ra động cơ và các kết nối DC link (nếu có) được bố trí rõ ràng, chắc chắn, dễ dàng cho việc lắp đặt và đấu dây. Kích thước cầu đấu phù hợp với tiết diện dây dẫn yêu cầu cho công suất 2.2kW.
• Giao diện kết nối với Control Unit: PM230 có giao diện vật lý và điện tử được chuẩn hóa để kết nối dễ dàng và chắc chắn với các Control Unit tương thích (như CU230P-2). Kết nối này truyền tín hiệu điều khiển từ CU đến PM và nhận tín hiệu phản hồi về trạng thái hoạt động của module công suất.

2. Các Tính Năng Chính Của Biến Tần Siemens 6SL3223-0DE22-2AA0

Tối Ưu Hóa Cho Bơm và Quạt:

• Chức năng điều khiển PID tích hợp: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (như áp suất, lưu lượng, nhiệt độ) ổn định theo giá trị đặt trước, mà không cần bộ điều khiển PID rời bên ngoài.
• Chế độ tiết kiệm năng lượng (ECO Mode): Tự động tối ưu hóa điện áp và tần số đầu ra dựa trên tải thực tế, giảm tổn thất trong động cơ và biến tần, đặc biệt hiệu quả khi tải non. Theo Siemens, chế độ này có thể giúp tiết kiệm thêm đến 5-10% năng lượng so với điều khiển V/f thông thường trong điều kiện tải thay đổi.
• Chức năng ngủ đông (Hibernation Mode): Khi nhu cầu hệ thống (ví dụ: áp suất đạt yêu cầu và không cần bơm thêm) giảm xuống dưới ngưỡng cài đặt, biến tần sẽ tự động dừng động cơ và chuyển sang chế độ chờ tiêu thụ năng lượng cực thấp. Khi nhu cầu tăng trở lại, biến tần tự động khởi động lại. Tính năng này cực kỳ hữu ích trong các hệ thống cấp nước tăng áp hoặc HVAC, giúp tiết kiệm điện năng đáng kể trong thời gian không tải.
• Chức năng điều khiển đa bơm/quạt (Cascade Control): Cho phép một biến tần điều khiển tốc độ một bơm/quạt chính và đóng/cắt tuần tự các bơm/quạt phụ chạy trực tiếp từ lưới điện (DOL – Direct On Line) để đáp ứng nhu cầu lưu lượng/áp suất thay đổi lớn. Biến tần sẽ tự động luân phiên bơm/quạt chính để cân bằng thời gian hoạt động, kéo dài tuổi thọ đồng đều cho các thiết bị.
• Phát hiện và xử lý sự cố đặc thù: Như phát hiện chạy không tải (khô bơm), tắc đường ống, hoặc vỡ đường ống thông qua giám sát dòng điện, công suất hoặc tốc độ, giúp bảo vệ bơm và hệ thống.
• Chức năng làm sạch bơm (Pump Cleaning / Deragging): Tự động đảo chiều quay động cơ theo chu kỳ ngắn để loại bỏ rác hoặc vật cản bị kẹt trong cánh bơm.

Hiệu Suất và Độ Tin Cậy Cao:

• Khởi động và dừng mềm: Giảm sốc cơ khí cho hệ thống truyền động và đường ống, giảm sụt áp lưới điện khi khởi động động cơ công suất lớn.
• Tự động khởi động lại (Automatic Restart): Sau khi mất điện tạm thời, biến tần có thể tự động khởi động lại và bắt kịp tốc độ động cơ đang quay tự do (Flying Restart), giảm thiểu thời gian gián đoạn sản xuất.
• Bù trượt (Slip Compensation): Duy trì tốc độ động cơ gần với giá trị đặt hơn, ngay cả khi tải thay đổi (trong chế độ V/f).

Dễ Dàng Sử Dụng và Tích Hợp:

• Giao diện vận hành thân thiện: Có thể kết nối với Bảng vận hành cơ bản (BOP-2) hoặc Bảng vận hành thông minh (IOP-2) với màn hình đồ họa, hỗ trợ nhiều ngôn ngữ, cho phép cài đặt, giám sát và chẩn đoán lỗi dễ dàng ngay tại chỗ.
• Cấu hình đơn giản với Wizard: Phần mềm cài đặt (STARTER hoặc Startdrive trong TIA Portal) cung cấp các trình hướng dẫn (Wizard) giúp người dùng cấu hình nhanh chóng các thông số cơ bản và ứng dụng đặc thù.
• Khả năng tích hợp mạng truyền thông mạnh mẽ: Thông qua Control Unit, biến tần có thể dễ dàng tích hợp vào các hệ thống tự động hóa lớn hơn qua các chuẩn truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus, BACnet, giúp giám sát và điều khiển tập trung.

Thiết Kế Bền Bỉ và An Toàn:

• Cấp bảo vệ IP55: Như đã đề cập, cho phép lắp đặt linh hoạt và bảo vệ tốt khỏi bụi bẩn, ẩm ướt.
• Tuân thủ các tiêu chuẩn quốc tế: Đảm bảo chất lượng, an toàn và tương thích điện từ (EMC).

3. Hướng Dẫn Chi Tiết Từng Bước Kết Nối Biến Tần 6SL3223-0DE22-2AA0

Bước 1: Cài đặt phần mềm và Driver:

• Cài đặt STARTER hoặc TIA Portal (bao gồm Startdrive) lên máy tính. Quá trình cài đặt sẽ tự động cài các driver cần thiết.
• Nếu kết nối lần đầu qua USB, Windows có thể yêu cầu cài đặt driver riêng cho biến tần. Driver này thường đi kèm trong bộ cài STARTER/Startdrive hoặc có thể tải từ SIOS.

Bước 2: Kết nối vật lý:

• Tắt nguồn biến tần (nếu có thể).
• Kết nối cáp USB Type B vào cổng USB trên Control Unit của biến tần G120P.
• Kết nối đầu cáp USB Type A còn lại vào cổng USB trên máy tính của bạn.
• Cấp nguồn cho biến tần (ít nhất là nguồn điều khiển cho CU).

Bước 3: Thiết lập giao diện kết nối trong phần mềm (Ví dụ với STARTER):

• Mở phần mềm STARTER.
• Vào menu Options -> Set PG/PC Interface....
• Trong cửa sổ Set PG/PC Interface, chọn Access Point of the Application là S7ONLINE (STEP 7).
• Trong phần Interface Parameter Assignment used, chọn giao diện tương ứng với kết nối USB. Tên có thể khác nhau tùy phiên bản, thường là USB hoặc Siemens USB Cable hoặc tương tự. Chọn giao diện này và nhấn OK.
• (Đối với Startdrive trong TIA Portal, việc thiết lập PG/PC Interface tương tự trong TIA Portal).

Bước 4: Tìm kiếm và kết nối biến tần:

• Trong STARTER, bạn có thể tạo một dự án mới (File -> New).
• Nhấp chuột phải vào tên dự án trong cây thư mục bên trái, chọn Target system -> Accessible nodes hoặc Find online devices.
• Phần mềm sẽ quét các thiết bị kết nối qua giao diện đã chọn (USB). Biến tần G120P của bạn (thông qua CU) sẽ xuất hiện trong danh sách.
• Chọn biến tần tìm thấy và nhấn nút Accept hoặc Connect.
• (Trong TIA Portal/Startdrive, bạn có thể vào Online -> Accessible devices. Chọn đúng card mạng/giao diện PG/PC, nhấn Start search. Chọn biến tần tìm thấy và nhấn Show. Sau đó có thể kéo thả thiết bị online vào dự án offline hoặc làm việc trực tiếp online).

Bước 5: Tải cấu hình (Upload) hoặc làm việc Online:

• Sau khi kết nối thành công, bạn có thể tải cấu hình hiện có từ biến tần lên máy tính (Upload to PG) để xem hoặc chỉnh sửa. Nhấp chuột phải vào biểu tượng biến tần trong dự án, chọn Target system -> Load -> Load device to PG.
• Bạn cũng có thể chọn chế độ Online (Connect online) để giám sát thông số, trạng thái hoạt động và chẩn đoán lỗi theo thời gian thực.

Lưu ý quan trọng:

• Firmware Compatibility: Luôn kiểm tra sự tương thích giữa phiên bản phần mềm và firmware của Control Unit. Có thể cần nâng cấp/hạ cấp firmware nếu không tương thích.
• Kết nối qua Ethernet/PROFINET: Cần cấu hình địa chỉ IP cho Control Unit và máy tính trong cùng một dải mạng. Việc quét thiết bị sẽ thực hiện qua card mạng Ethernet đã chọn trong Set PG/PC Interface.
• An toàn: Khi thực hiện thay đổi thông số online hoặc tải cấu hình xuống biến tần (Download to device), cần đảm bảo an toàn, đặc biệt nếu động cơ đang kết nối và có thể chạy. Nên thực hiện khi máy đã dừng an toàn.
• Tài liệu Siemens: Tham khảo tài liệu hướng dẫn sử dụng (Commissioning Manual) cụ thể cho Control Unit và phần mềm STARTER/Startdrive để có các bước chi tiết và các tùy chọn nâng cao.

4. Cách lập trình sản phẩm 6SL3223-0DE22-2AA0

A. Các phương pháp lập trình:

1. Sử dụng Bảng điều khiển vận hành (BOP-2 hoặc IOP-2):

• Ưu điểm: Nhanh chóng, tiện lợi cho việc cài đặt cơ bản tại chỗ, không cần máy tính.
• Nhược điểm: Giao diện hạn chế hơn phần mềm, khó khăn khi cài đặt nhiều thông số phức tạp hoặc quản lý nhiều biến tần.
• Cách thực hiện: Dùng các nút bấm trên BOP/IOP để di chuyển qua các menu và nhóm thông số, nhập giá trị mong muốn và lưu lại. IOP-2 có màn hình đồ họa và hỗ trợ Wizards (trình hướng dẫn) giúp đơn giản hóa quá trình.

2. Sử dụng phần mềm STARTER hoặc SINAMICS Startdrive (TIA Portal):

• Ưu điểm: Giao diện đồ họa trực quan, dễ dàng quản lý hàng ngàn thông số, có công cụ chẩn đoán mạnh mẽ, hỗ trợ Wizards chi tiết, dễ dàng sao lưu/phục hồi và sao chép cấu hình giữa các biến tần.
• Nhược điểm: Cần máy tính và cáp kết nối.
• Cách thực hiện: Kết nối biến tần với máy tính (như hướng dẫn ở mục 4), sử dụng giao diện phần mềm để truy cập danh sách thông số (Parameter list), thay đổi giá trị, và tải cấu hình xuống biến tần (Download to device).

B. Quy trình lập trình cơ bản (Commissioning):

Bước 1: Khởi tạo và lựa chọn ứng dụng (Factory Reset & Application Class):

• Để đảm bảo cài đặt mới hoàn toàn, bạn có thể thực hiện Factory Reset (Khôi phục cài đặt gốc) thông qua thông số P0010=30, P0970=1. (Thực hiện cẩn thận).
• Chọn lớp ứng dụng phù hợp (P0005). Đối với G120P PM230, thường chọn ứng dụng liên quan đến Bơm/Quạt (Pump/Fan). Việc này sẽ tải các giá trị mặc định tối ưu cho loại ứng dụng đó.

Bước 2: Nhập thông số động cơ (Motor Data): Đây là bước CỰC KỲ QUAN TRỌNG để biến tần điều khiển động cơ chính xác và bảo vệ hiệu quả.

Truy cập nhóm thông số động cơ (Thường bắt đầu bằng P03xx).

Nhập các giá trị từ nhãn (nameplate) của động cơ:

• P0304: Điện áp định mức động cơ (V).
• P0305: Dòng điện định mức động cơ (A).
• P0307: Công suất định mức động cơ (kW hoặc HP – chú ý đơn vị P0100).
• P0308: Hệ số công suất định mức (Cos Phi).
• P0310: Tần số định mức động cơ (Hz – thường là 50Hz hoặc 60Hz).
• P0311: Tốc độ định mức động cơ (RPM – vòng/phút).

Chọn kiểu kết nối động cơ (Sao/Tam giác – P0312).

Bước 3: Thực hiện nhận dạng động cơ (Motor Identification – Motor ID):

• Sau khi nhập thông số, cần thực hiện Motor ID để biến tần đo lường các tham số nội tại của động cơ (điện trở stator, điện cảm…), giúp tối ưu hóa thuật toán điều khiển.
• Chọn chế độ Motor ID phù hợp (P1900). Có thể là nhận dạng tĩnh (đo khi động cơ đứng yên) hoặc nhận dạng động (động cơ quay tự do trong thời gian ngắn).
• Cảnh báo: Khi thực hiện nhận dạng động, đảm bảo động cơ có thể quay tự do mà không gây nguy hiểm hoặc ảnh hưởng đến cơ cấu máy. Ngắt kết nối tải cơ khí nếu cần thiết.
• Kích hoạt lệnh chạy (thường qua DI hoặc phần mềm) để bắt đầu quá trình nhận dạng. Biến tần sẽ tự thực hiện và báo cáo kết quả.

Bước 4: Cài đặt các giới hạn và bảo vệ:

• P1080: Tần số tối thiểu (Hz).
• P1082: Tần số tối đa (Hz). Giới hạn tốc độ hoạt động của động cơ.
• P1120: Thời gian tăng tốc (Ramp-up time – giây): Thời gian để động cơ tăng tốc từ 0 đến tần số tối đa.
• P1121: Thời gian giảm tốc (Ramp-down time – giây): Thời gian để động cơ giảm tốc từ tần số tối đa về 0.
• P0640: Giới hạn dòng điện (A hoặc %): Cài đặt mức bảo vệ quá dòng cho động cơ. Thường đặt cao hơn dòng định mức một chút (ví dụ: 110-150% P0305).
• Cấu hình các ngõ vào/ra số (DI/DO) và tương tự (AI/AO) theo yêu cầu điều khiển (ví dụ: DI0 làm lệnh chạy/dừng, AI0 nhận tín hiệu đặt tốc độ 0-10V).

Bước 5: Cấu hình các chức năng chuyên dụng (Tùy chọn):

• Điều khiển PID: Cài đặt các thông số cho bộ PID (P2200 – P2294) nếu sử dụng điều khiển vòng kín (áp suất, lưu lượng…). Cần chọn nguồn tín hiệu đặt (Setpoint source) và nguồn tín hiệu phản hồi (Feedback source).
• Chế độ ECO/Hibernation: Kích hoạt và cấu hình các thông số liên quan (ví dụ: P1310, P2390…).
• Truyền thông: Cài đặt địa chỉ mạng, tốc độ baud… nếu sử dụng Modbus, Profinet, Profibus… (Nhóm P20xx).
• Chức năng an toàn STO: Cấu hình các ngõ vào an toàn nếu sử dụng.

Bước 6: Lưu thông số:

• Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (bộ nhớ không bị mất khi mất điện).
• Qua BOP/IOP: Thường có tùy chọn Save parameters.
• Qua phần mềm: Sử dụng lệnh Save project và Download to device (chọn lưu vào ROM). Thông số P0971=1 cũng thực hiện việc này.

C. Sử dụng Wizards:

Cả IOP-2 và phần mềm STARTER/Startdrive đều cung cấp các trình hướng dẫn cài đặt (Wizards) theo từng bước cho các ứng dụng phổ biến (Basic commissioning, Pump/Fan application…). Sử dụng Wizards giúp đơn giản hóa đáng kể quá trình lập trình, đặc biệt cho người mới bắt đầu, vì nó chỉ hỏi những thông số cần thiết nhất.

D. Ví dụ về tinh chỉnh cho ứng dụng bơm:

• Đặt đặc tuyến V/f là dạng bình phương (Quadratic V/f – P1300 = 2) để tiết kiệm năng lượng.
• Cài đặt thời gian tăng/giảm tốc phù hợp để tránh hiện tượng nước va.
• Kích hoạt và cấu hình bộ điều khiển PID để duy trì áp suất ổn định trong đường ống.
• Sử dụng chức năng Hibernation để dừng bơm khi không có nhu cầu sử dụng nước.

Lập trình biến tần 6SL3223-0DE22-2AA0 G120P PM230 3AC 2.2kW đòi hỏi sự cẩn thận và hiểu biết về ứng dụng. Tuy nhiên, với các công cụ hỗ trợ từ Siemens và sự hướng dẫn chi tiết, quá trình này trở nên dễ dàng hơn. Thanhthienphu.vn luôn đồng hành cùng bạn, cung cấp tài liệu kỹ thuật và hỗ trợ chuyên sâu. Đừng ngần ngại liên hệ hotline 08.12.77.88.99 để các chuyên gia của chúng tôi giúp bạn khai thác tối đa tiềm năng của thiết bị này.

5. Khắc phục một số lỗi thường gặp trên 6SL3223-0DE22-2AA0
