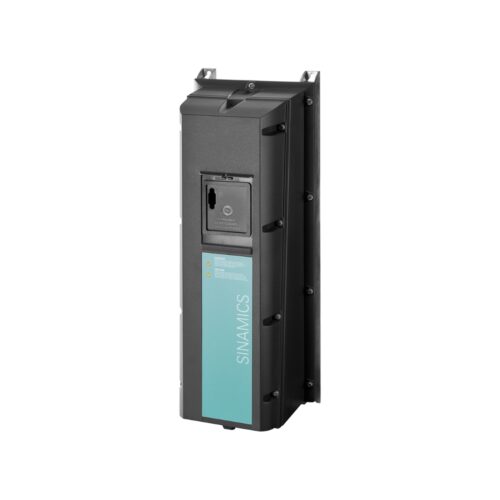

6SL3223-0DE21-5AA0 G120P PM230 3AC 1.5kW, một bộ biến đổi tần số hàng đầu từ Siemens, chính là chìa khóa mở ra kỷ nguyên mới về hiệu quả và độ tin cậy cho các ứng dụng bơm, quạt và máy nén trong hệ thống công nghiệp và tòa nhà của bạn, được cung cấp chính hãng bởi thanhthienphu.vn.
Chúng tôi mang đến giải pháp toàn diện giúp bạn vượt qua những thách thức về thiết bị cũ kỹ, chi phí vận hành cao và đảm bảo an toàn tuyệt đối, hướng tới sự phát triển bền vững và nâng cao năng lực cạnh tranh. Khám phá ngay bộ điều khiển tốc độ động cơ tiên tiến, giải pháp điều tốc G120P PM230.
1. Cấu Tạo Bên Trong 6SL3223-0DE21-5AA0
- Mạch Chỉnh Lưu (Rectifier): Chuyển đổi nguồn điện xoay chiều (AC) 3 pha đầu vào thành điện áp một chiều (DC). Siemens sử dụng các linh kiện bán dẫn công suất chất lượng cao để đảm bảo hiệu suất chuyển đổi tối ưu và giảm tổn hao năng lượng.
- Mạch Liên Kết DC (DC Link): Bao gồm các tụ điện dung lượng lớn, có nhiệm vụ làm phẳng điện áp DC sau chỉnh lưu và lưu trữ năng lượng. Phần này đóng vai trò quan trọng trong việc duy trì sự ổn định điện áp và xử lý các dao động tải đột ngột.
- Mạch Nghịch Lưu (Inverter): Sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) tiên tiến, chuyển đổi điện áp DC thành điện áp AC 3 pha với tần số và biên độ thay đổi được để điều khiển tốc độ động cơ. Công nghệ IGBT của Siemens nổi tiếng về hiệu suất cao, tốc độ chuyển mạch nhanh và độ bền vượt trội.
- Mạch Lọc EMC (EMC Filter): Tích hợp sẵn bộ lọc EMC loại A, giúp giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ và không gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong hệ thống. Điều này đặc biệt quan trọng trong các môi trường công nghiệp phức tạp.
- Hệ Thống Tản Nhiệt: Bao gồm quạt làm mát và các tấm tản nhiệt được thiết kế tối ưu để duy trì nhiệt độ hoạt động an toàn cho các linh kiện công suất, đảm bảo tuổi thọ và hiệu suất hoạt động lâu dài cho bộ biến đổi tần số 1.5kW.
- Các Mạch Bảo Vệ: Tích hợp nhiều chức năng bảo vệ quan trọng như bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, chạm đất, mất pha đầu vào/đầu ra, giúp bảo vệ an toàn cho cả biến tần và động cơ.
2. Các Tính Năng Chính Của Sản Phẩm 6SL3223-0DE21-5AA0
- Chế độ tiết kiệm năng lượng (ECO mode): Tự động tối ưu hóa điểm vận hành để giảm tiêu thụ điện năng, đặc biệt hiệu quả khi tải thay đổi. Nghiên cứu từ Bộ Năng Lượng Hoa Kỳ (DOE) chỉ ra rằng việc sử dụng biến tần cho bơm và quạt có thể tiết kiệm từ 20% đến 50% năng lượng tiêu thụ.
- Chức năng điều khiển đa bơm/quạt (Multi-pump/fan control): Cho phép điều khiển luân phiên hoặc song song nhiều bơm/quạt chỉ với một biến tần (kết hợp với module mở rộng), tối ưu hóa hiệu suất và tăng độ tin cậy hệ thống.
- Chức năng phát hiện và bảo vệ chạy khô (Dry run detection): Bảo vệ bơm khỏi hư hỏng do chạy không có nước.
- Chức năng làm sạch đường ống (Pipe cleaning): Tự động thay đổi tốc độ để loại bỏ cặn bẩn.
- Thiết Kế Mô-đun Linh Hoạt: Cấu trúc gồm Mô-đun Nguồn (PM), Bộ Điều Khiển (CU) và Bảng Vận Hành (BOP/IOP) cho phép lựa chọn cấu hình phù hợp nhất với yêu cầu ứng dụng và ngân sách. Việc thay thế, nâng cấp hay bảo trì cũng trở nên đơn giản và nhanh chóng hơn.
- Cấp Bảo Vệ IP55 Vượt Trội: Đảm bảo khả năng hoạt động ổn định trong môi trường bụi bẩn, ẩm ướt, giảm thiểu chi phí lắp đặt tủ điện bảo vệ bổ sung. Điều này đặc biệt hữu ích cho các nhà máy xi măng, chế biến thực phẩm, xử lý nước thải hay các ứng dụng ngoài trời.
- Tích Hợp Bộ Lọc EMC Loại A: Giảm nhiễu điện từ, đảm bảo tương thích với các tiêu chuẩn công nghiệp và giảm thiểu ảnh hưởng đến các thiết bị khác. Có thể nâng cấp lên bộ lọc loại B nếu yêu cầu cao hơn.
- Khả Năng Giao Tiếp Mạng Mạnh Mẽ: Hỗ trợ đa dạng các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, Modbus RTU, CANopen (tùy thuộc vào Control Unit được chọn), dễ dàng tích hợp vào các hệ thống tự động hóa hiện có hoặc hệ thống SCADA/BMS.
- Giao Diện Vận Hành Thân Thiện: Tùy chọn Bảng Vận Hành Cơ Bản (BOP-2) hoặc Bảng Vận Hành Thông Minh (IOP-2) với màn hình đồ họa, hỗ trợ đa ngôn ngữ (bao gồm Tiếng Việt với IOP-2), giúp việc cài đặt, giám sát và chẩn đoán lỗi trở nên trực quan và dễ dàng hơn bao giờ hết.
- Chức Năng An Toàn Tích Hợp (Safety Integrated – Basic): Hỗ trợ chức năng Safe Torque Off (STO) theo tiêu chuẩn SIL 2 (EN 61508) và PL d (EN ISO 13849-1), giúp ngắt mô-men xoắn động cơ một cách an toàn mà không cần contactor phụ, tăng cường an toàn lao động và giảm chi phí.
- Phần Mềm Cài Đặt Mạnh Mẽ: Sử dụng phần mềm SINAMICS STARTER hoặc Startdrive (tích hợp trong TIA Portal) để cài đặt thông số, chẩn đoán lỗi và tối ưu hóa hoạt động một cách chuyên nghiệp và hiệu quả.
3. Hướng Dẫn Kết Nối Sản Phẩm 6SL3223-0DE21-5AA0 Với Phần Mềm
1. Chuẩn Bị:
- Máy tính cài đặt phần mềm SINAMICS STARTER hoặc TIA Portal với Startdrive đã được cài đặt. Đảm bảo phiên bản phần mềm tương thích với firmware của Control Unit. Bạn có thể tải phần mềm từ trang web hỗ trợ của Siemens Industry Online Support (SIOS).
- Cáp USB loại A sang Mini-B hoặc Micro-B (tùy thuộc vào loại Control Unit bạn sử dụng cùng với PM230 6SL3223-0DE21-5AA0).
- Biến tần SINAMICS G120P (đã lắp ráp CU và PM230) đã được cấp nguồn điều khiển (Control Supply). Lưu ý an toàn: Chỉ cấp nguồn điều khiển, chưa cần cấp nguồn động lực nếu chỉ thực hiện cài đặt. Luôn tuân thủ các quy tắc an toàn điện.
2. Kết Nối Vật Lý:
- Kết nối một đầu cáp USB vào cổng USB tương ứng trên Control Unit của biến tần G120P.
- Kết nối đầu còn lại của cáp USB vào cổng USB trên máy tính của bạn.
3. Khởi Động Phần Mềm và Thiết Lập Kết Nối:
- Mở phần mềm SINAMICS STARTER hoặc tạo một dự án mới trong TIA Portal và mở công cụ Startdrive.
- Trong phần mềm, tìm tùy chọn để dò tìm hoặc thêm thiết bị mới (Accessible Devices/Nodes hoặc Add new device).
- Chọn giao diện kết nối là USB. Phần mềm sẽ tự động quét và hiển thị biến tần G120P đang được kết nối.
- Chọn biến tần được tìm thấy và thiết lập kết nối trực tuyến (Go online).
4. Tải Cấu Hình Lên/Xuống (Upload/Download):
- Sau khi kết nối thành công, bạn có thể tải cấu hình hiện tại từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa (Upload to PG/PC).
- Sau khi chỉnh sửa thông số hoặc tạo cấu hình mới, bạn có thể tải cấu hình từ máy tính xuống biến tần (Download to device).
5. Sử Dụng Các Công Cụ:
- Parameterization: Truy cập và chỉnh sửa danh sách thông số chi tiết của biến tần (expert list).
- Commissioning Wizard: Sử dụng trình hướng dẫn cài đặt từng bước để cấu hình nhanh các thông số cơ bản cho ứng dụng (động cơ, chế độ điều khiển, giới hạn…).
- Control Panel: Điều khiển chạy/dừng, thay đổi tốc độ tham chiếu trực tiếp từ máy tính để kiểm tra hoạt động.
- Diagnostics: Xem trạng thái hoạt động, lịch sử cảnh báo và lỗi, sử dụng công cụ trace (ghi biểu đồ) để phân tích tín hiệu thời gian thực.
Khuyến nghị: Luôn tham khảo tài liệu hướng dẫn sử dụng (Operating Instructions) cụ thể cho Control Unit và phiên bản phần mềm bạn đang dùng để có chỉ dẫn chi tiết và chính xác nhất. Thanhthienphu.vn luôn sẵn lòng hỗ trợ kỹ thuật nếu bạn gặp khó khăn trong quá trình kết nối và cài đặt. Hãy gọi 08.12.77.88.99.
4. Cách Lập Trình Sản Phẩm 6SL3223-0DE21-5AA0
A. Các Phương Pháp Cài Đặt Thông Số:
Sử Dụng Bảng Vận Hành (BOP-2 hoặc IOP-2):
- Đây là cách cài đặt trực tiếp trên biến tần, không cần máy tính.
- BOP-2 (Basic Operator Panel): Giao diện dạng số, phù hợp cho các cài đặt cơ bản, thay đổi thông số nhanh hoặc sao chép thông số giữa các biến tần.
- IOP-2 (Intelligent Operator Panel): Giao diện đồ họa, menu trực quan, hỗ trợ Tiếng Việt, có trình hướng dẫn cài đặt (wizard), giúp việc cài đặt trở nên dễ dàng hơn, đặc biệt với người mới bắt đầu.
- Quy trình cơ bản: Truy cập menu -> Chọn nhóm thông số -> Chọn thông số cần thay đổi -> Nhập giá trị mới -> Lưu lại.
Sử Dụng Phần Mềm Máy Tính (STARTER hoặc Startdrive):
- Phương pháp mạnh mẽ và toàn diện nhất, cung cấp quyền truy cập vào toàn bộ danh sách thông số (expert list).
- Giao diện đồ họa, dễ dàng quản lý dự án, sao lưu/phục hồi cấu hình, chẩn đoán lỗi nâng cao.
- Sử dụng trình hướng dẫn cài đặt (Commissioning Wizard) để cấu hình nhanh các thông số cốt lõi.
- Thích hợp cho các kỹ sư cần cấu hình chi tiết, tối ưu hóa sâu hoặc quản lý nhiều biến tần.
B. Các Nhóm Thông Số Quan Trọng Cần Cài Đặt:
- Thông số Động Cơ (Motor Parameters – p0300 – p03xx): Nhập chính xác các thông số trên nhãn động cơ (điện áp, dòng điện, công suất, tần số, tốc độ định mức, hệ số cos phi). Đây là bước cực kỳ quan trọng để biến tần tính toán và điều khiển động cơ chính xác. Nên thực hiện chức năng nhận dạng động cơ (Motor Identification – p1910) để tối ưu hóa điều khiển.
- Lựa Chọn Ứng Dụng (Application Class – p0096): Chọn loại ứng dụng (ví dụ: Bơm/Quạt) để biến tần tối ưu hóa các thông số điều khiển mặc định.
- Chế Độ Điều Khiển (Control Mode – p1300): Thường chọn V/f control cho ứng dụng bơm/quạt. Có thể chọn các chế độ V/f nâng cao (ví dụ: FCC – Flux Current Control) để cải thiện hiệu suất.
- Thời Gian Tăng/Giảm Tốc (Ramp-up/Ramp-down Time – p1120/p1121): Cài đặt thời gian để động cơ đạt tốc độ tối đa và dừng lại. Điều chỉnh phù hợp để tránh sốc cơ khí và quá dòng.
- Giới Hạn Tốc Độ (Min/Max Speed – p1080/p1082): Đặt giới hạn tốc độ vận hành cho động cơ.
- Giới Hạn Dòng Điện (Current Limit – p0640): Đặt giới hạn dòng điện tối đa cho phép để bảo vệ biến tần và động cơ.
- Cấu Hình Đầu Vào/Ra Số/Tương Tự (Digital/Analog Inputs/Outputs – p0700-p07xx, p1000-p10xx): Gán chức năng cho các đầu vào (lệnh chạy/dừng, tín hiệu tốc độ tham chiếu analog 0-10V/4-20mA) và đầu ra (báo trạng thái lỗi, đạt tốc độ…).
- Cài Đặt Truyền Thông (Communication Settings): Nếu sử dụng giao tiếp mạng (PROFINET, PROFIBUS…), cần cấu hình địa chỉ mạng, tốc độ truyền, dữ liệu trao đổi (telegram).
- Thông Số Chức Năng Chuyên Dụng (Application Specific Functions): Kích hoạt và cài đặt các chức năng như ECO mode (p1310), điều khiển đa bơm (p2950-p29xx), bảo vệ chạy khô…
Lời khuyên: Bắt đầu với trình hướng dẫn cài đặt (Wizard) trên IOP-2 hoặc phần mềm, sau đó tinh chỉnh các thông số chi tiết nếu cần. Luôn sao lưu lại cấu hình sau khi cài đặt thành công. Thanhthienphu.vn với đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn trong quá trình lập trình và tối ưu hóa biến tần 6SL3223-0DE21-5AA0 G120P PM230 3AC 1.5kW. Đừng ngần ngại liên hệ 08.12.77.88.99.
5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3223-0DE21-5AA0
F07800 – Power unit overload (Quá tải biến tần):
- Nguyên nhân: Tải quá nặng, thời gian tăng tốc quá ngắn, thông số động cơ cài đặt sai.
- Xử lý: Kiểm tra tải cơ khí, tăng thời gian tăng tốc (p1120), kiểm tra và cài đặt lại đúng thông số động cơ (p03xx), kiểm tra xem công suất biến tần có phù hợp với động cơ và tải không. Cân nhắc sử dụng biến tần công suất lớn hơn nếu cần.
F07801 – Motor overload I2t (Quá tải động cơ):
- Nguyên nhân: Động cơ bị quá tải liên tục, thông số bảo vệ quá tải động cơ (p0611, p0614) cài đặt quá thấp.
- Xử lý: Kiểm tra tải cơ khí của động cơ, đảm bảo động cơ không bị kẹt. Kiểm tra và điều chỉnh lại thông số bảo vệ quá tải động cơ phù hợp với dòng định mức và đặc tính của động cơ. Đảm bảo hệ thống thông gió cho động cơ hoạt động tốt.
F30001 – Overcurrent (Quá dòng):
- Nguyên nhân: Ngắn mạch đầu ra (cáp động cơ, cuộn dây động cơ), thời gian tăng tốc quá ngắn, tải thay đổi đột ngột, thông số điều khiển chưa tối ưu, lỗi phần cứng biến tần.
- Xử lý: Kiểm tra cách điện cáp động cơ và cuộn dây động cơ. Tăng thời gian tăng tốc (p1120). Kiểm tra xem có hiện tượng kẹt tải không. Thực hiện lại nhận dạng động cơ (p1910). Nếu lỗi vẫn xảy ra, có thể do lỗi phần cứng, liên hệ hỗ trợ kỹ thuật.
F30002 – DC link voltage overload (Quá áp DC link):
- Nguyên nhân: Thời gian giảm tốc quá ngắn, tải có quán tính lớn, điện áp nguồn đầu vào quá cao.
- Xử lý: Tăng thời gian giảm tốc (p1121). Cân nhắc sử dụng điện trở xả (braking resistor) và kích hoạt bộ hãm (braking unit – nếu có) đối với tải quán tính lớn. Kiểm tra điện áp nguồn cung cấp.
F30003 – DC link voltage underload (Thấp áp DC link):
- Nguyên nhân: Điện áp nguồn đầu vào quá thấp, mất pha đầu vào, lỗi mạch chỉnh lưu.
- Xử lý: Kiểm tra điện áp và sự ổn định của nguồn cấp 3 pha. Kiểm tra cầu chì, aptomat, contactor cấp nguồn cho biến tần. Kiểm tra kết nối các pha đầu vào.
F07900 – Motor blocked / Speed controller at limit (Động cơ bị kẹt / Bộ điều tốc đạt giới hạn):
- Nguyên nhân: Động cơ bị kẹt cơ khí, tải quá nặng so với khả năng của động cơ/biến tần.
- Xử lý: Kiểm tra xem trục động cơ và cơ cấu chấp hành có quay tự do không. Loại bỏ vật cản hoặc nguyên nhân gây kẹt. Giảm tải hoặc kiểm tra lại việc lựa chọn công suất động cơ/biến tần.
A07910 / F07910 – Motor temperature high (Nhiệt độ động cơ cao):
- Nguyên nhân: Động cơ bị quá tải, thông gió kém, nhiệt độ môi trường cao, cảm biến nhiệt (nếu có, ví dụ PTC/KTY) phát hiện quá nhiệt.
- Xử lý: Kiểm tra tải, đảm bảo động cơ không hoạt động quá dòng định mức. Vệ sinh động cơ, đảm bảo quạt làm mát và đường thông gió không bị tắc nghẽn. Kiểm tra cảm biến nhiệt và dây kết nối.
