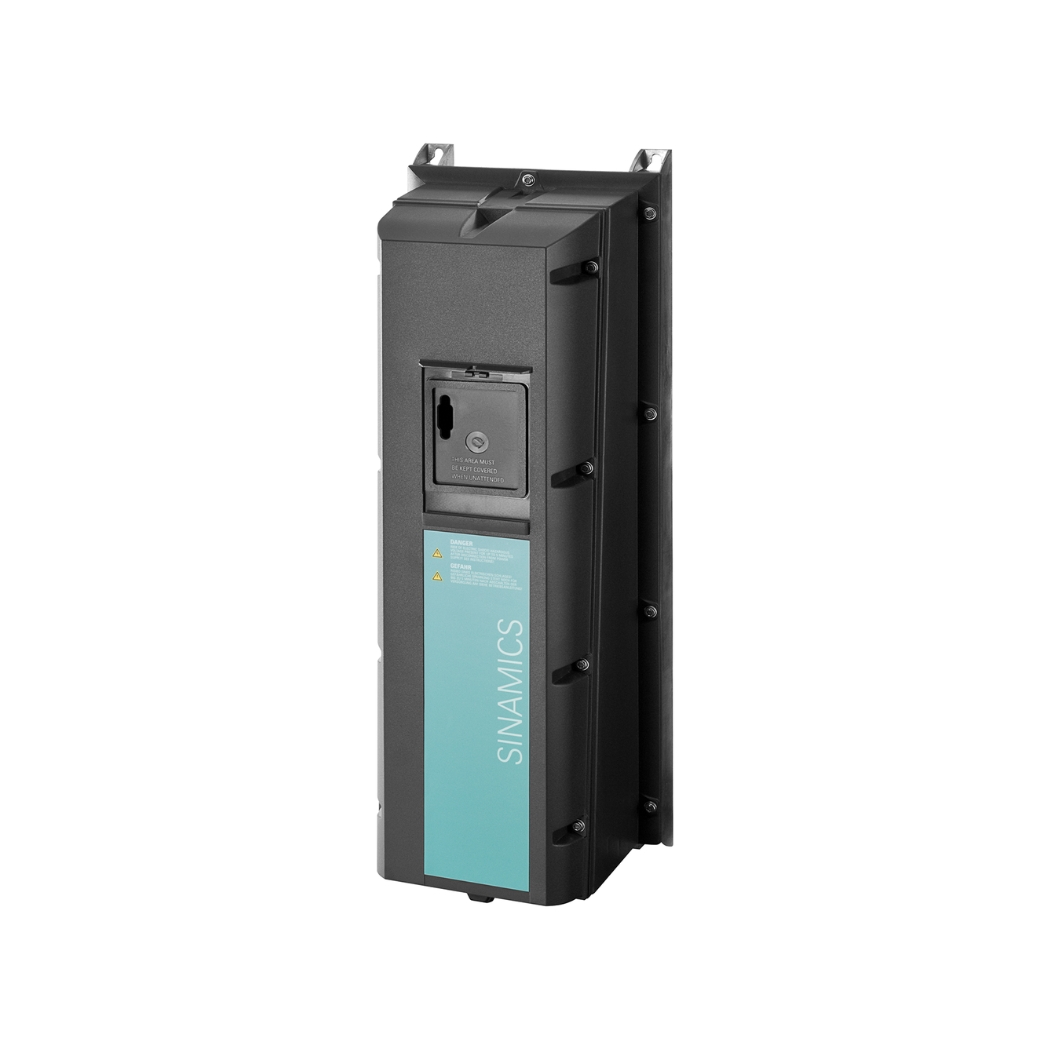

6SL3223-0DE21-1AA0 G120P PM230 3AC 1.1kW, giải pháp biến tần tiên tiến từ Siemens, chính là chìa khóa mở ra cánh cửa nâng cao hiệu suất, tiết kiệm năng lượng và tối ưu hóa quy trình vận hành cho các ứng dụng bơm, quạt, máy nén trong hệ thống của bạn, được phân phối uy tín bởi thanhthienphu.vn.
Hãy cùng chúng tôi khám phá sức mạnh tiềm ẩn bên trong bộ điều khiển tần số ưu việt này, một thiết bị được thiết kế chuyên biệt để đáp ứng những yêu cầu khắt khe nhất của ngành công nghiệp hiện đại, mang lại sự ổn định và hiệu quả vượt trội cho mọi dự án.
1. Cấu tạo của 6SL3223-0DE21-1AA0
- Mạch lực (Power Circuit): Đây là trái tim của module, bao gồm các khối chỉnh lưu (Rectifier) để chuyển đổi nguồn AC đầu vào thành DC, mạch DC trung gian (DC Link) với các tụ điện dung lượng lớn để ổn định điện áp DC, và khối nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi cung cấp cho động cơ. Siemens sử dụng các linh kiện chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và giảm thiểu tổn thất nhiệt.
- Bộ lọc EMC tích hợp (Integrated EMC Filter): Module 6SL3223-0DE21-1AA0 được tích hợp sẵn bộ lọc nhiễu điện từ loại A, giúp giảm thiểu phát xạ nhiễu tần số cao ra lưới điện và môi trường xung quanh, tuân thủ các tiêu chuẩn về tương thích điện từ (EMC). Điều này đặc biệt quan trọng trong các nhà máy, khu công nghiệp nơi có nhiều thiết bị điện tử nhạy cảm hoạt động đồng thời, đảm bảo sự ổn định chung của hệ thống.
- Bộ hãm động năng tích hợp (Integrated Braking Chopper): Cho phép kết nối trực tiếp điện trở hãm (braking resistor) bên ngoài. Khi động cơ hoạt động ở chế độ máy phát (ví dụ khi giảm tốc nhanh hoặc tải có quán tính lớn), năng lượng dư thừa sẽ được tiêu tán qua điện trở hãm thay vì trả ngược về mạch DC link gây quá áp. Tính năng này tăng cường khả năng kiểm soát động cơ và bảo vệ biến tần.
- Hệ thống tản nhiệt (Cooling System): Module PM230 sử dụng quạt làm mát cưỡng bức (forced air cooling) để duy trì nhiệt độ hoạt động tối ưu cho các linh kiện công suất bên trong. Thiết kế cánh quạt và luồng khí được tối ưu hóa để đảm bảo hiệu quả tản nhiệt cao ngay cả khi hoạt động liên tục ở tải định mức, góp phần kéo dài tuổi thọ thiết bị. Quạt thường có thể thay thế dễ dàng khi cần bảo trì.
- Khối đấu nối đầu cuối (Terminal Blocks): Cung cấp các cọc đấu nối rõ ràng, chắc chắn cho nguồn cấp đầu vào (L1, L2, L3), ngõ ra động cơ (U, V, W), kết nối DC link (DCP, DCN – nếu cần chia sẻ DC link), kết nối điện trở hãm (R1, R2) và kết nối tiếp địa (PE). Thiết kế đầu cuối thuận tiện cho việc lắp đặt và kiểm tra.
- Giao diện kết nối với Control Unit: Module PM230 có giao diện vật lý và điện tử tiêu chuẩn để kết nối với các Control Unit (CU) dòng CU230P-2. Control Unit là bộ não của biến tần, chứa vi xử lý, bộ nhớ, các cổng giao tiếp truyền thông (như PROFINET, PROFIBUS, Modbus RTU, BACnet MS/TP tùy phiên bản CU) và các đầu vào/ra số/tương tự (DI/DO/AI/AO) để điều khiển và giám sát. Sự tách biệt giữa Power Module và Control Unit mang lại sự linh hoạt cao trong việc lựa chọn cấu hình phù hợp với ứng dụng.
2. Những tính năng vượt trội chỉ có ở 6SL3223-0DE21-1AA0
- Tối Ưu Hóa Cho Ứng Dụng Bơm, Quạt, Máy Nén: Dòng G120P PM230 được Siemens phát triển chuyên biệt cho các ứng dụng có mô-men thay đổi (variable torque applications). Các thuật toán điều khiển được tinh chỉnh để mang lại hiệu quả năng lượng tối đa và kiểm soát dòng chảy, áp suất một cách chính xác. Các chức năng tích hợp sẵn như điều khiển đa bơm (multi-pump control), chế độ ngủ đông (hibernation mode), phát hiện đứt dây đai/khô bơm (belt failure/dry pump detection), và chức năng làm sạch đường ống (pipe cleaning) giúp đơn giản hóa việc lập trình và tối ưu hóa hoạt động mà không cần thêm PLC bên ngoài cho các tác vụ cơ bản.
- Tiết Kiệm Năng Lượng Vượt Trội: Đây là một trong những điểm mạnh cốt lõi. 6SL3223-0DE21-1AA0 hỗ trợ chế độ ECO mode, tự động điều chỉnh điện áp đầu ra (V/f control with flux current control – FCC) để giảm tổn hao trong động cơ khi hoạt động ở tải non. Chức năng tự động tối ưu hóa năng lượng (Automatic Energy Optimization) và khả năng tính toán, hiển thị năng lượng tiêu thụ giúp người vận hành giám sát và đưa ra các điều chỉnh phù hợp. Theo Siemens, việc sử dụng biến tần G120P cho bơm, quạt có thể tiết kiệm lên đến 60% chi phí điện năng so với các phương pháp điều khiển truyền thống (như dùng van tiết lưu).
- Vận Hành Tin Cậy và Bền Bỉ: Với bộ lọc EMC loại A tích hợp và khả năng kết nối với Control Unit có cấp bảo vệ lên đến IP55 (khi sử dụng CU230P-2 kết hợp với PM230 IP55), biến tần này có thể hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, nhiều bụi bẩn và độ ẩm. Linh kiện chất lượng cao, thiết kế tản nhiệt hiệu quả và các chức năng bảo vệ toàn diện (quá tải, quá áp, thấp áp, quá nhiệt, ngắn mạch, mất pha…) đảm bảo tuổi thọ thiết bị lâu dài và giảm thiểu thời gian dừng máy đột xuất.
- Dễ Dàng Cài Đặt và Vận Hành: Giao diện thân thiện thông qua các tùy chọn bảng điều khiển như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) cho phép cài đặt tham số, giám sát và chẩn đoán lỗi một cách trực quan. Phần mềm miễn phí STARTER hoặc tích hợp trong TIA Portal (Totally Integrated Automation Portal) của Siemens cung cấp công cụ mạnh mẽ để cấu hình, sao lưu/phục hồi tham số và phân tích dữ liệu vận hành trên máy tính. Các ứng dụng macro tích hợp sẵn giúp đơn giản hóa quá trình cài đặt ban đầu cho các ứng dụng phổ biến.
- Tích Hợp Hệ Thống Linh Hoạt: Thông qua Control Unit CU230P-2, biến tần 6SL3223-0DE21-1AA0 có thể dễ dàng tích hợp vào các hệ thống tự động hóa lớn hơn nhờ hỗ trợ đa dạng các chuẩn giao tiếp công nghiệp phổ biến như: USS (trên cổng RS485), Modbus RTU (trên cổng RS485), PROFINET IO (với CU230P-2 PN), PROFIBUS DP (với CU230P-2 DP), BACnet MS/TP (với CU230P-2 BT, chuyên dụng cho hệ thống quản lý tòa nhà BMS), EtherNet/IP (thông qua tùy chọn module). Ngoài ra, Control Unit còn cung cấp các đầu vào/ra số và tương tự (DI/DO/AI/AO) để kết nối với cảm biến, công tắc và các thiết bị điều khiển khác.
- Chức Năng An Toàn Tích Hợp (Safety Integrated): Mặc dù PM230 chủ yếu tập trung vào các ứng dụng tiêu chuẩn, khi kết hợp với Control Unit phù hợp (như CU230P-2), nó có thể hỗ trợ chức năng an toàn cơ bản như STO (Safe Torque Off) qua đầu cuối hoặc qua PROFIsafe, giúp ngăn chặn động cơ khởi động không mong muốn, nâng cao an toàn cho người vận hành và thiết bị.
3. Hướng dẫn chi tiết kết nối 6SL3223-0DE21-1AA0 với phần mềm Siemens STARTER/TIA Portal
1. Chuẩn bị Phần cứng và Phần mềm:
- Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm Siemens STARTER (phiên bản phù hợp) hoặc TIA Portal với gói Startdrive đã được cài đặt và cấp phép. Đảm bảo phiên bản phần mềm hỗ trợ dòng biến tần G120P và phiên bản firmware của Control Unit.
- Cáp kết nối phù hợp: Nếu Control Unit có cổng mini-USB (thường là cổng service), sử dụng cáp USB Type A sang Mini-USB Type B tiêu chuẩn. Nếu Control Unit có cổng Ethernet (phiên bản PN – PROFINET), sử dụng cáp Ethernet (CAT5e trở lên).
- Nguồn cấp cho biến tần 6SL3223-0DE21-1AA0. Đảm bảo chỉ cấp nguồn điều khiển cho CU (nếu có thể và an toàn) trong quá trình cấu hình để tránh động cơ khởi động bất ngờ.
2. Kết nối Vật lý:
- Kết nối một đầu cáp USB hoặc Ethernet vào cổng tương ứng trên Bộ điều khiển (CU) của biến tần.
- Kết nối đầu còn lại của cáp vào cổng USB hoặc Ethernet trên máy tính.
- Cấp nguồn điều khiển cho biến tần.
3. Thiết lập Kết nối trên Máy tính:
- Đối với kết nối USB: Hệ điều hành thường sẽ tự động nhận diện driver khi kết nối lần đầu. Nếu không, bạn có thể cần cài đặt driver USB đi kèm với phần mềm STARTER/Startdrive.
- Đối với kết nối Ethernet: Đảm bảo địa chỉ IP của máy tính nằm cùng dải mạng với địa chỉ IP mặc định hoặc đã được cấu hình của biến tần (nếu bạn biết). Thông thường, bạn có thể cần đặt IP tĩnh cho card mạng máy tính.
4. Thiết lập Giao diện Truy cập (Access Point) trong Phần mềm:
- Mở phần mềm STARTER hoặc TIA Portal.
- Trong STARTER: Vào menu
Options -> Set PG/PC Interface.
- Trong TIA Portal: Vào
Control Panel -> Set PG/PC Interface.
- Chọn giao diện (Interface) phù hợp với kiểu kết nối: USB: Thường là
S7USB hoặc tên driver tương tự. Ethernet: Chọn card mạng Ethernet của bạn (ví dụ: TCP/IP -> Tên card mạng).
- Nhấn
OK để lưu cài đặt.
5. Kết nối và Tải cấu hình (Upload) từ Biến tần:
- Trong STARTER/TIA Portal, tạo một dự án mới hoặc mở dự án hiện có.
- Sử dụng chức năng
Accessible Nodes (Nút có thể truy cập) hoặc Online access để quét tìm biến tần đang kết nối.
- Khi biến tần được tìm thấy, chọn nó và thực hiện thao tác
Connect (Kết nối) hoặc Go online.
- Sau khi kết nối thành công, bạn có thể thực hiện
Upload device configuration (Tải cấu hình thiết bị lên) để đọc bộ tham số hiện tại từ biến tần vào phần mềm, hoặc tiến hành cấu hình trực tuyến.
4. Nắm vững cách lập trình biến tần Siemens
A. Lập trình Cơ bản bằng Bảng điều khiển (BOP-2/IOP-2):
Đây là phương pháp nhanh chóng để thực hiện các cài đặt cơ bản hoặc điều chỉnh nhỏ trực tiếp tại tủ điện.
- Truy cập Menu Tham số: Nhấn nút [OK] hoặc nút menu tương ứng trên BOP-2/IOP-2 để vào cấu trúc menu.
- Chọn Chế độ Cài đặt: Sử dụng các phím mũi tên lên/xuống để di chuyển đến mục ‘Parameter’ hoặc tương đương và nhấn [OK].
- Nhập Mật khẩu (Nếu có): Một số cấp độ tham số có thể yêu cầu mật khẩu (mặc định thường là 0 hoặc theo cài đặt).
- Điều hướng đến Tham số: Sử dụng các phím mũi tên để nhập trực tiếp số hiệu tham số (ví dụ: P1120 cho thời gian tăng tốc) hoặc duyệt qua các nhóm chức năng (ví dụ: ‘Basic Settings’, ‘Motor Data’, ‘Ramps’).
- Thay đổi Giá trị Tham số: Chọn tham số cần thay đổi bằng phím [OK]. Sử dụng các phím mũi tên lên/xuống để điều chỉnh giá trị. Với IOP-2, có thể có các tùy chọn wizard hoặc danh sách thả xuống giúp lựa chọn dễ dàng hơn. Nhấn [OK] để xác nhận giá trị mới.
- Lưu Tham số: Sau khi hoàn tất các thay đổi, điều hướng đến tham số lưu trữ (thường là P0971 hoặc tương đương, hoặc có tùy chọn ‘Save parameters’ trong menu) và thực hiện lệnh lưu. Quan trọng: Việc này đảm bảo các thay đổi được lưu vào bộ nhớ non-volatile (EEPROM) và không bị mất khi ngắt nguồn. Chọn lưu vào ‘RAM to ROM’ hoặc tương đương.
- Thoát Menu: Nhấn nút [ESC] hoặc nút quay lại nhiều lần để trở về màn hình hiển thị chính.
Ví dụ cài đặt cơ bản:
- Cài đặt dữ liệu động cơ (Motor Data): Tìm đến nhóm tham số động cơ (thường bắt đầu từ P0304) và nhập các giá trị điện áp, dòng điện, công suất, tần số, tốc độ định mức từ nhãn động cơ.
- Cài đặt thời gian tăng/giảm tốc: Thay đổi giá trị P1120 (Ramp-up time) và P1121 (Ramp-down time).
- Cài đặt tần số tối đa: Thay đổi giá trị P1082 (Max. frequency).
- Chọn nguồn lệnh chạy/dừng và nguồn đặt tốc độ: Cấu hình trong các tham số liên quan đến nguồn điều khiển (ví dụ: P0700 – Command source, P1000 – Setpoint source).
B. Lập trình Nâng cao bằng Phần mềm (STARTER/TIA Portal):
Phần mềm cung cấp giao diện đồ họa trực quan, khả năng quản lý dự án, sao lưu/phục hồi và truy cập toàn bộ danh sách tham số với giải thích chi tiết.
- Kết nối Biến tần với Máy tính: Thực hiện theo các bước trong mục 4.
- Đi đến Chế độ Online: Đảm bảo phần mềm đã kết nối online với biến tần.
- Truy cập Danh sách Tham số: Trong cấu trúc cây dự án của biến tần, tìm đến mục ‘Parameters’ hoặc ‘Parameter list’.
- Sử dụng Bộ lọc và Tìm kiếm: Phần mềm cho phép lọc tham số theo nhóm chức năng (Function view), theo số hiệu (Expert list), hoặc tìm kiếm theo tên/số hiệu.
- Thay đổi Giá trị: Nhấp đúp vào ô giá trị của tham số cần thay đổi, nhập giá trị mới và nhấn Enter. Các thay đổi thường được áp dụng trực tiếp vào RAM của biến tần khi đang online.
- Sử dụng Wizard Cài đặt (Commissioning Wizard): Cả STARTER và TIA Portal đều cung cấp các trình hướng dẫn (wizard) để thực hiện cài đặt cơ bản (Basic Commissioning) hoặc cài đặt theo ứng dụng (ví dụ: Pump/Fan wizard). Wizard sẽ dẫn dắt bạn qua các bước nhập thông số động cơ, chọn chế độ điều khiển, cài đặt giới hạn… một cách tuần tự. Đây là cách rất hiệu quả cho người mới bắt đầu.
- Tải Tham số từ Biến tần lên Máy tính (Upload): Trước khi thay đổi, nên tải cấu hình hiện tại của biến tần về máy tính để sao lưu.
- Tải Tham số từ Máy tính xuống Biến tần (Download): Sau khi hoàn tất cấu hình trên phần mềm, thực hiện lệnh ‘Download to device’ để ghi các thay đổi vào biến tần.
- Lưu Tham số vào ROM: Sau khi tải xuống, cần thực hiện lệnh ‘Copy RAM to ROM’ hoặc ‘Save parameters in non-volatile memory’ trên phần mềm để đảm bảo cấu hình được lưu trữ vĩnh viễn.
Lưu ý quan trọng:
- Luôn tham khảo tài liệu kỹ thuật (Parameter List manual) của dòng SINAMICS G120P để hiểu rõ ý nghĩa và phạm vi giá trị của từng tham số.
- Việc cài đặt sai tham số, đặc biệt là các tham số liên quan đến bảo vệ và dữ liệu động cơ, có thể gây hư hỏng cho biến tần hoặc động cơ.
- Nên thực hiện chức năng nhận dạng dữ liệu động cơ (Motor Identification – P1900, P1910) sau khi nhập thông số để biến tần tự động tối ưu hóa thuật toán điều khiển.
5. Xử lý nhanh chóng một số sự cố thường gặp trên bộ biến tần 6SL3223-0DE21-1AA0
| Mã Lỗi/Cảnh báo (Ví dụ) |
Mô tả Nguyên nhân Tiềm ẩn |
Hướng Xử lý Cơ bản |
| F0001 |
Overcurrent (Quá dòng) |
1. Kiểm tra tải động cơ có bị kẹt, quá nặng không. 2. Kiểm tra cáp động cơ có bị ngắn mạch hoặc chạm đất không. 3. Tăng thời gian tăng tốc (P1120). 4. Kiểm tra thông số động cơ (P03xx) và kết quả nhận dạng động cơ (P1900). 5. Reset lỗi (Nhấn nút Fn trên BOP/IOP hoặc qua DI/phần mềm). |
| F0002 |
Overvoltage (Quá áp DC link) |
1. Kiểm tra điện áp nguồn cấp có quá cao không. 2. Tăng thời gian giảm tốc (P1121). 3. Kiểm tra xem có cần lắp thêm điện trở xả (braking resistor) không (ít phổ biến cho bơm/quạt). 4. Kích hoạt bộ điều khiển Vdc (P1240/P1280). 5. Reset lỗi. |
| F0003 |
Undervoltage (Thấp áp DC link) |
1. Kiểm tra điện áp nguồn cấp có ổn định và đủ không. 2. Kiểm tra cầu chì, aptomat, contactor cấp nguồn cho biến tần. 3. Kiểm tra kết nối dây nguồn. 4. Reset lỗi. |
| F0004 |
Inverter Overtemperature (Quá nhiệt biến tần) |
1. Kiểm tra nhiệt độ môi trường xung quanh biến tần có quá cao không (<40°C không giảm công suất). 2. Đảm bảo không gian thông gió xung quanh biến tần đủ thoáng. 3. Kiểm tra quạt làm mát của biến tần có hoạt động không, có bị bẩn không. 4. Giảm tải hoặc chu kỳ làm việc. 5. Đợi biến tần nguội và reset lỗi. |
| F0005 |
Inverter I2t (Quá tải biến tần) |
1. Kiểm tra xem tải có quá lớn so với công suất biến tần không. 2. Kiểm tra chu kỳ làm việc có quá khắc nghiệt không (quá tải lặp lại liên tục). 3. Reset lỗi. |
| F07801 / A07805 |
Motor Overload I2t (Quá tải động cơ) |
1. Kiểm tra tải cơ khí có bị kẹt hoặc quá nặng không. 2. Kiểm tra thông số bảo vệ quá tải động cơ (P0640) đã cài đặt đúng theo dòng định mức của động cơ chưa. 3. Đảm bảo động cơ được làm mát tốt. 4. Reset lỗi/cảnh báo. |
| F07900 |
Motor blocked / Stall (Động cơ bị kẹt/dừng đột ngột) |
1. Kiểm tra xem trục động cơ hoặc tải có bị kẹt cứng không. 2. Kiểm tra kết nối dây động cơ. 3. Reset lỗi. |
| A0501 / F30021 |
Power unit communication error (Lỗi giao tiếp Power Module) |
1. Kiểm tra kết nối cáp DRIVE-CLiQ giữa Control Unit và Power Module. 2. Đảm bảo các chân cắm sạch sẽ, không bị cong vênh. 3. Thử thay cáp DRIVE-CLiQ. 4. Reset lỗi. Liên hệ hỗ trợ nếu vẫn bị. |
