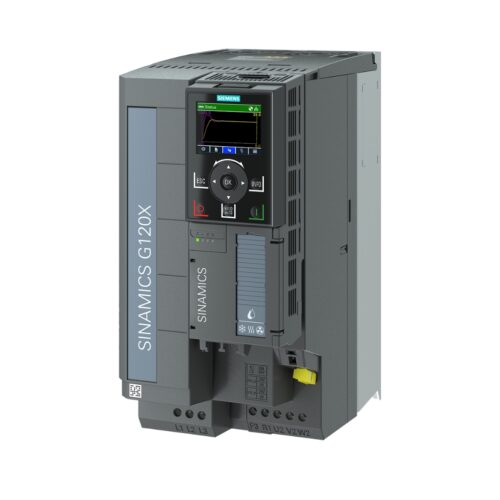

6SL3220-3YE26-0UF0 Siemens G120X 3AC 11kW: Giải pháp truyền động ưu việt, nâng tầm hiệu suất và độ tin cậy cho hệ thống của bạn, được phân phối chính hãng bởi thanhthienphu.vn.
Khám phá ngay bộ biến đổi tần số mạnh mẽ này, thiết bị điều khiển động cơ lý tưởng giúp bạn tối ưu hóa vận hành, tiết kiệm năng lượng và đảm bảo an toàn tuyệt đối trong mọi ứng dụng công nghiệp.
1. Khám phá cấu tạo ưu việt của bộ biến đổi tần số 6SL3220-3YE26-0UF0
- Module Công suất (Power Module – PM): Đây là trái tim của biến tần, nơi diễn ra quá trình biến đổi điện năng. Module PM của G120X được thiết kế để chịu được môi trường công nghiệp khắc nghiệt, với hệ thống tản nhiệt hiệu quả, đảm bảo hoạt động ổn định ngay cả khi đầy tải trong thời gian dài. Nó nhận nguồn điện xoay chiều 3 pha đầu vào, chỉnh lưu thành điện một chiều và sau đó nghịch lưu thành điện xoay chiều 3 pha với tần số và điện áp có thể điều chỉnh để cung cấp cho động cơ. Thiết kế này giúp tối ưu hóa hiệu suất chuyển đổi năng lượng, giảm tổn thất nhiệt và kéo dài tuổi thọ thiết bị.
- Module Điều khiển (Control Unit – CU): Bộ não của biến tần, chịu trách nhiệm xử lý tín hiệu, thực thi các thuật toán điều khiển và giao tiếp với các hệ thống bên ngoài. Module điều khiển của 6SL3220-3YE26-0UF0 tích hợp bộ vi xử lý mạnh mẽ, hỗ trợ nhiều chế độ điều khiển khác nhau (V/f, Vector control) và các chức năng chuyên dụng cho bơm, quạt như chế độ ngủ (Hibernation mode), chức năng làm sạch bơm (Pump cleaning function). Nó cũng quản lý các ngõ vào/ra analog, digital và các giao thức truyền thông như PROFINET, Modbus RTU, giúp dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Bảng điều khiển vận hành (Operator Panel – OP – Tùy chọn): Giao diện trực quan giữa người dùng và biến tần. Mặc dù mã 6SL3220-3YE26-0UF0 không đi kèm màn hình mặc định, bạn có thể dễ dàng lắp thêm Bảng điều khiển cơ bản (BOP-2) hoặc Bảng điều khiển thông minh (IOP-2). BOP-2 cho phép cài đặt thông số cơ bản, giám sát trạng thái và chẩn đoán lỗi đơn giản. IOP-2 cung cấp màn hình đồ họa màu, hỗ trợ đa ngôn ngữ (bao gồm Tiếng Việt), hiển thị đồ thị thời gian thực, hướng dẫn cài đặt từng bước và khả năng sao lưu/phục hồi thông số qua thẻ nhớ SD, mang lại trải nghiệm vận hành và bảo trì thuận tiện nhất.
- Các thành phần phụ trợ: Bao gồm quạt làm mát hiệu suất cao, các cầu đấu nối chắc chắn, vỏ máy bền vững với cấp bảo vệ IP20 (có thể nâng cấp với bộ kit), và bộ lọc EMC tích hợp sẵn giúp giảm nhiễu điện từ, đảm bảo tương thích điện từ theo tiêu chuẩn quốc tế.
2. Những tính năng chính làm nên sự khác biệt của 6SL3220-3YE26-0UF0
- Hiệu quả năng lượng vượt trội: G120X được thiết kế với mục tiêu tiết kiệm năng lượng hàng đầu. Với hiệu suất chuyển đổi cao (thường trên 98%) và các chế độ điều khiển thông minh như điều khiển V/f ECO, chế độ ngủ tự động khi không có nhu cầu tải, sản phẩm giúp giảm đáng kể lượng điện năng tiêu thụ so với các phương pháp điều khiển truyền thống hoặc các dòng biến tần cũ. Theo Siemens, việc sử dụng biến tần G120X cho các ứng dụng bơm và quạt có thể tiết kiệm đến 60% chi phí năng lượng. Đây là một lợi ích kinh tế trực tiếp và góp phần vào mục tiêu phát triển bền vững của doanh nghiệp.
- Thiết kế bền bỉ, vận hành tin cậy: Hoạt động trong môi trường công nghiệp khắc nghiệt là một yêu cầu cơ bản. 6SL3220-3YE26-0UF0 có dải nhiệt độ hoạt động rộng (-20°C đến +60°C), bo mạch được phủ lớp bảo vệ (coated boards) chống ẩm, bụi bẩn và các chất ăn mòn, đạt chuẩn 3C3. Thiết kế tản nhiệt tối ưu và khả năng chịu quá tải cao (110% trong 60s đối với LO, 150% trong 60s đối với HO) đảm bảo biến tần hoạt động ổn định và liên tục, giảm thiểu thời gian dừng máy không mong muốn – một yếu tố then chốt đối với năng suất sản xuất.
- Dễ dàng lắp đặt và vận hành: Siemens G120X được thiết kế dạng module, cho phép lắp đặt nhanh chóng và linh hoạt. Việc cài đặt thông số trở nên đơn giản hơn bao giờ hết với tùy chọn màn hình IOP-2 có giao diện đồ họa trực quan, hướng dẫn từng bước bằng Tiếng Việt, hoặc thông qua phần mềm SINAMICS Startdrive trên TIA Portal. Các chức năng hỗ trợ như tự động dò thông số động cơ (Motor Identification) giúp tối ưu hóa điều khiển mà không cần kiến thức chuyên sâu. Điều này đặc biệt hữu ích cho các kỹ thuật viên, giúp tiết kiệm thời gian và giảm thiểu sai sót trong quá trình cấu hình.
- Kết nối linh hoạt và tích hợp hệ thống: Với sự hỗ trợ đa dạng các chuẩn truyền thông công nghiệp phổ biến như PROFINET, EtherNet/IP, Modbus RTU, BACnet MS/TP, 6SL3220-3YE26-0UF0 dễ dàng tích hợp vào bất kỳ hệ thống điều khiển và giám sát nào (SCADA, PLC). Khả năng kết nối với nền tảng đám mây MindSphere của Siemens mở ra cơ hội cho việc phân tích dữ liệu, giám sát từ xa và bảo trì dự đoán, đưa nhà máy của bạn tiến gần hơn đến mô hình Công nghiệp 4.0.
- An toàn tích hợp: Chức năng An toàn Tích hợp (Integrated Safety) với Safe Torque Off (STO) đạt chuẩn SIL 3 và PL e được tích hợp sẵn. Tính năng này cho phép ngắt moment xoắn của động cơ một cách an toàn mà không cần dùng contactor phụ, giúp giảm chi phí lắp đặt, tiết kiệm không gian tủ điện và quan trọng nhất là nâng cao mức độ an toàn cho người vận hành và thiết bị, đáp ứng các tiêu chuẩn an toàn máy móc khắt khe nhất.
- Tối ưu hóa cho ứng dụng Bơm và Quạt: G120X sở hữu nhiều chức năng chuyên biệt cho ngành nước và HVAC như: điều khiển đa bơm (Multi-pump control), bảo vệ chạy khô (Dry run protection), chức năng làm sạch cánh bơm (Deragging/Pump cleaning), chế độ bù tổn thất áp suất do ma sát đường ống (Pipe friction loss compensation), giúp tối ưu hiệu suất, bảo vệ thiết bị và kéo dài tuổi thọ hệ thống.
3. Hướng dẫn kết nối 6SL3220-3YE26-0UF0 với phần mềm SINAMICS Startdrive
Bước 1: Chuẩn bị phần cứng và phần mềm:
- Phần cứng: Máy tính cài đặt TIA Portal (với Startdrive) hoặc phần mềm STARTER phiên bản phù hợp. Cáp kết nối USB (Type B) hoặc cáp Ethernet (nếu cấu hình qua PROFINET/EtherNet/IP). Biến tần 6SL3220-3YE26-0UF0 đã được cấp nguồn và kết nối với Control Unit phù hợp.
- Phần mềm: Đảm bảo bạn đã cài đặt phiên bản TIA Portal có chứa gói SINAMICS Startdrive tương thích với firmware của G120X hoặc phiên bản STARTER mới nhất. Bạn có thể tải về từ trang web hỗ trợ của Siemens.
Bước 2: Kết nối vật lý:
- Qua cổng USB: Sử dụng cáp USB Type B, cắm một đầu vào cổng USB trên Control Unit của biến tần G120X và đầu còn lại vào cổng USB trên máy tính. Đây là cách kết nối trực tiếp và đơn giản nhất để cấu hình ban đầu hoặc chẩn đoán.
- Qua cổng Ethernet (PROFINET/EtherNet/IP): Sử dụng cáp Ethernet tiêu chuẩn, kết nối cổng Ethernet trên Control Unit của G120X với mạng Ethernet của bạn hoặc trực tiếp với cổng Ethernet của máy tính (có thể cần cáp chéo tùy cấu hình mạng). Đảm bảo địa chỉ IP của biến tần và máy tính nằm trong cùng một dải mạng và không bị trùng lặp.
Bước 3: Khởi động phần mềm và thiết lập kết nối:
- Mở phần mềm TIA Portal hoặc STARTER.
- Trong TIA Portal, tạo một dự án mới hoặc mở dự án hiện có. Chuyển đến chế độ xem dự án (Project view). Trong cây dự án, tìm mục “Online access”.
- Chọn card mạng phù hợp trên máy tính của bạn (ví dụ: card Ethernet hoặc bộ điều hợp USB-to-serial nếu dùng STARTER với cáp cũ).
- Sử dụng chức năng “Accessible devices” hoặc “Update accessible devices” để phần mềm quét tìm các thiết bị Siemens đang kết nối.
- Biến tần 6SL3220-3YE26-0UF0 của bạn sẽ xuất hiện trong danh sách các thiết bị tìm thấy.
Bước 4: Tải cấu hình lên (Upload) hoặc tạo thiết bị mới:
- Nếu biến tần đã có cấu hình, bạn có thể chọn thiết bị và thực hiện thao tác “Upload device configuration” để lấy cấu hình hiện tại về máy tính.
- Nếu là biến tần mới hoặc muốn cấu hình lại từ đầu, bạn có thể thêm một thiết bị G120X mới vào dự án (Add new device), chọn đúng mã hiệu 6SL3220-3YE26-0UF0 (hoặc tương đương với Control Unit và Power Module bạn đang dùng), sau đó tiến hành cấu hình offline.
Bước 5: Truy cập trực tuyến (Go Online):
- Sau khi đã có thiết bị trong dự án (từ upload hoặc tạo mới), chọn biến tần và nhấn nút “Go online”.
- Phần mềm sẽ thiết lập kết nối trực tuyến với biến tần. Các biểu tượng trạng thái sẽ cho biết kết nối thành công. Giờ đây, bạn có thể giám sát trạng thái hoạt động, xem các giá trị thực, đọc mã lỗi và tiến hành thay đổi thông số trực tiếp.
4. Bí quyết lập trình và tối ưu hóa biến tần 6SL3220-3YE26-0UF0
Bước 1: Ủy quyền và truy cập thông số (Commissioning):
- Sử dụng màn hình BOP-2/IOP-2: Nhấn và giữ nút OK hoặc Menu để vào menu chính. Điều hướng đến mục “Parameters” hoặc “Commissioning”. Bạn có thể cần nhập mật khẩu nếu đã cài đặt trước đó.
- Sử dụng phần mềm Startdrive/STARTER: Sau khi kết nối thành công (như Mục 4), truy cập vào mục “Parameter view” hoặc “Commissioning wizard” của biến tần trong dự án.
Bước 2: Chạy trình hướng dẫn cài đặt nhanh (Quick Setup / Wizard):
- Đây là cách đơn giản nhất cho người mới bắt đầu. Cả IOP-2 và Startdrive đều cung cấp trình hướng dẫn từng bước (Wizard).
- Chọn ứng dụng: Thường có các lựa chọn như Bơm (Pump), Quạt (Fan), Băng tải (Conveyor), hoặc Chế độ chuẩn (Standard Drive Control). Lựa chọn này sẽ tự động tối ưu hóa một số thông số cơ bản.
- Nhập thông số động cơ: Cực kỳ quan trọng. Bạn cần nhập chính xác các thông số ghi trên nhãn động cơ (Motor plate) như: Điện áp định mức (Rated voltage), Dòng điện định mức (Rated current), Tần số định mức (Rated frequency), Tốc độ định mức (Rated speed), Công suất định mức (Rated power), Hệ số công suất (Cos Phi).
- Chọn chế độ điều khiển: Phổ biến là V/f (cho bơm, quạt, tải mô-men không đổi) hoặc Vector Control (cho các ứng dụng đòi hỏi độ chính xác cao hơn về tốc độ và mô-men).
- Cài đặt giới hạn và bảo vệ: Đặt các giá trị giới hạn dòng điện, tốc độ tối thiểu/tối đa.
- Cài đặt ngõ vào/ra: Cấu hình chức năng cho các ngõ vào/ra digital và analog (ví dụ: DI1 làm lệnh chạy/dừng, AI1 nhận tín hiệu đặt tốc độ 0-10V).
- Cài đặt thời gian tăng/giảm tốc (Ramp times): Đặt thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa và ngược lại. Điều này ảnh hưởng đến độ êm ái khi khởi động/dừng.
Bước 3: Tự động dò thông số động cơ (Motor Identification / Motor ID):
- Sau khi nhập thông số từ nhãn động cơ, nên thực hiện chức năng này (thường có trong Wizard hoặc menu Parameter).
- Biến tần sẽ tự động đo lường các đặc tính của động cơ khi đứng yên (Stationary measurement) hoặc khi quay (Rotating measurement – yêu cầu tháo tải).
- Quá trình này giúp tối ưu hóa các thuật toán điều khiển, đảm bảo hiệu suất hoạt động tốt nhất và bảo vệ động cơ hiệu quả. Luôn đảm bảo an toàn tuyệt đối khi thực hiện Motor ID, đặc biệt là chế độ đo khi quay.
Bước 4: Cài đặt các thông số nâng cao (Tùy chọn):
- Ngoài các thông số cơ bản, G120X còn rất nhiều thông số cho phép tùy chỉnh sâu hơn như: cài đặt PID controller, cấu hình truyền thông, cài đặt chức năng an toàn STO, các chức năng đặc biệt cho bơm/quạt (chế độ ngủ, làm sạch bơm…).
- Tham khảo danh sách thông số (Parameter list) trong tài liệu kỹ thuật của G120X để hiểu rõ ý nghĩa và cách cài đặt từng thông số.
Bước 5: Lưu thông số và chạy thử:
- Sau khi hoàn tất cài đặt, hãy lưu lại cấu hình vào bộ nhớ non-volatile của biến tần (thường có lệnh Save parameters).
- Nếu dùng phần mềm, hãy lưu dự án và tải cấu hình xuống biến tần (Download to device).
- Thực hiện chạy thử nghiệm ở tốc độ thấp, kiểm tra chiều quay động cơ, theo dõi các thông số vận hành (dòng điện, tần số, nhiệt độ) để đảm bảo mọi thứ hoạt động chính xác và an toàn.
5. Xử lý nhanh một số sự cố thường gặp với 6SL3220-3YE26-0UF0
| Mã Lỗi / Cảnh Báo |
Tên Lỗi (Tiếng Anh) |
Mô Tả Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản |
| F07800 |
Drive: Power unit overload (I2t) |
Biến tần bị quá tải nhiệt do dòng điện chạy qua liên tục cao hơn định mức trong thời gian dài. Có thể do động cơ quá tải, thông số động cơ cài đặt sai, thời gian tăng tốc quá ngắn. |
1. Kiểm tra tải cơ khí của động cơ. 2. Kiểm tra lại thông số động cơ đã nhập (p0304-p0311). 3. Tăng thời gian tăng tốc (p1120). 4. Đảm bảo biến tần được thông gió tốt. 5. Reset lỗi (Acknowledge fault). |
| F07801 |
Motor overload (I2t) |
Động cơ bị quá tải nhiệt dựa trên mô hình nhiệt I2t tính toán bởi biến tần. Nguyên nhân tương tự F07800 nhưng tập trung vào khả năng chịu tải của động cơ. |
1. Kiểm tra tải cơ khí. 2. Kiểm tra thông số động cơ (đặc biệt là dòng định mức p0305). 3. Kiểm tra xem động cơ có bị kẹt hay vấn đề cơ khí khác không. 4. Reset lỗi. |
| F30001 |
Power unit: Overcurrent |
Dòng điện đầu ra vượt quá giới hạn cho phép một cách đột ngột. Có thể do ngắn mạch đầu ra (pha-pha, pha-đất), động cơ bị kẹt cứng, thời gian tăng tốc quá ngắn với tải quán tính lớn, thông số điều khiển chưa tối ưu. |
1. NGẮT NGUỒN BIẾN TẦN NGAY! 2. Kiểm tra cáp động lực từ biến tần ra động cơ xem có bị chạm chập. 3. Kiểm tra cách điện của động cơ (dùng megohmmeter). 4. Tăng thời gian tăng tốc (p1120). 5. Chạy lại Motor Identification (p1900). 6. Reset lỗi. |
| F30002 |
DC link overvoltage |
Điện áp trên DC link của biến tần tăng quá cao. Thường xảy ra khi động cơ giảm tốc quá nhanh với tải có quán tính lớn (năng lượng trả về nhiều), hoặc điện áp nguồn vào tăng cao đột ngột. |
1. Tăng thời gian giảm tốc (p1121). 2. Kích hoạt chức năng Vdc controller (nếu có). 3. Kiểm tra điện áp nguồn cấp có ổn định không. 4. Nếu thường xuyên xảy ra, cân nhắc lắp thêm điện trở hãm (braking resistor) và module phanh (nếu cần). 5. Reset lỗi. |
| F30003 |
DC link undervoltage |
Điện áp trên DC link giảm xuống dưới mức cho phép. Thường do mất nguồn cấp tạm thời, sụt áp lưới quá lớn, hoặc lỗi phần cứng bên trong biến tần. |
1. Kiểm tra nguồn cấp và các thiết bị đóng cắt phía trước biến tần (aptomat, contactor). 2. Kiểm tra lại các kết nối nguồn. 3. Nếu nguồn ổn định mà lỗi vẫn xảy ra, liên hệ hỗ trợ kỹ thuật. 4. Reset lỗi. |
| F30004 |
Drive overheat |
Nhiệt độ bên trong biến tần (thường là tản nhiệt module công suất) vượt quá giới hạn. Do nhiệt độ môi trường quá cao, quạt tản nhiệt bị hỏng/bị kẹt, lưu thông không khí bị chặn, biến tần bị quá tải liên tục. |
1. Kiểm tra nhiệt độ môi trường xung quanh tủ điện. 2. Đảm bảo không có vật cản luồng khí làm mát. 3. Kiểm tra quạt tản nhiệt có hoạt động không, vệ sinh nếu bẩn. 4. Giảm tải nếu có thể. 5. Đợi biến tần nguội bớt rồi Reset lỗi. |
| F30005 |
Motor overheat |
Nhiệt độ động cơ vượt quá giới hạn (nếu có kết nối cảm biến nhiệt PTC/KTY vào biến tần). Do động cơ quá tải, làm mát động cơ kém, cài đặt ngưỡng nhiệt sai. |
1. Kiểm tra tải cơ khí. 2. Kiểm tra hệ thống làm mát của động cơ. 3. Kiểm tra kết nối và cài đặt của cảm biến nhiệt (p0601, p0610). 4. Đợi động cơ nguội bớt rồi Reset lỗi. |
| F30011 |
Motor cable phase failure |
Biến tần phát hiện mất một hoặc nhiều pha đầu ra đến động cơ. Do cáp bị đứt, kết nối lỏng lẻo tại cầu đấu biến tần hoặc hộp đấu dây động cơ. |
1. NGẮT NGUỒN BIẾN TẦN! 2. Kiểm tra kỹ lưỡng cáp động lực và các điểm kết nối (U, V, W) từ biến tần đến động cơ. Siết lại nếu lỏng. 3. Reset lỗi. |
| A07910 |
Drive: Motor identification active |
Đây là cảnh báo (Alarm), không phải lỗi. Cho biết chức năng nhận dạng động cơ (p1900) đang được thực hiện. |
Chờ cho quá trình nhận dạng hoàn tất. Biến tần sẽ tự xóa cảnh báo này. |
| A05000 |
Power unit overload (I2t) |
Cảnh báo quá tải nhiệt biến tần sắp xảy ra (mức độ nhẹ hơn F07800). |
Tương tự F07800, cần kiểm tra tải, thông số và điều kiện làm mát trước khi lỗi F xảy ra. |
