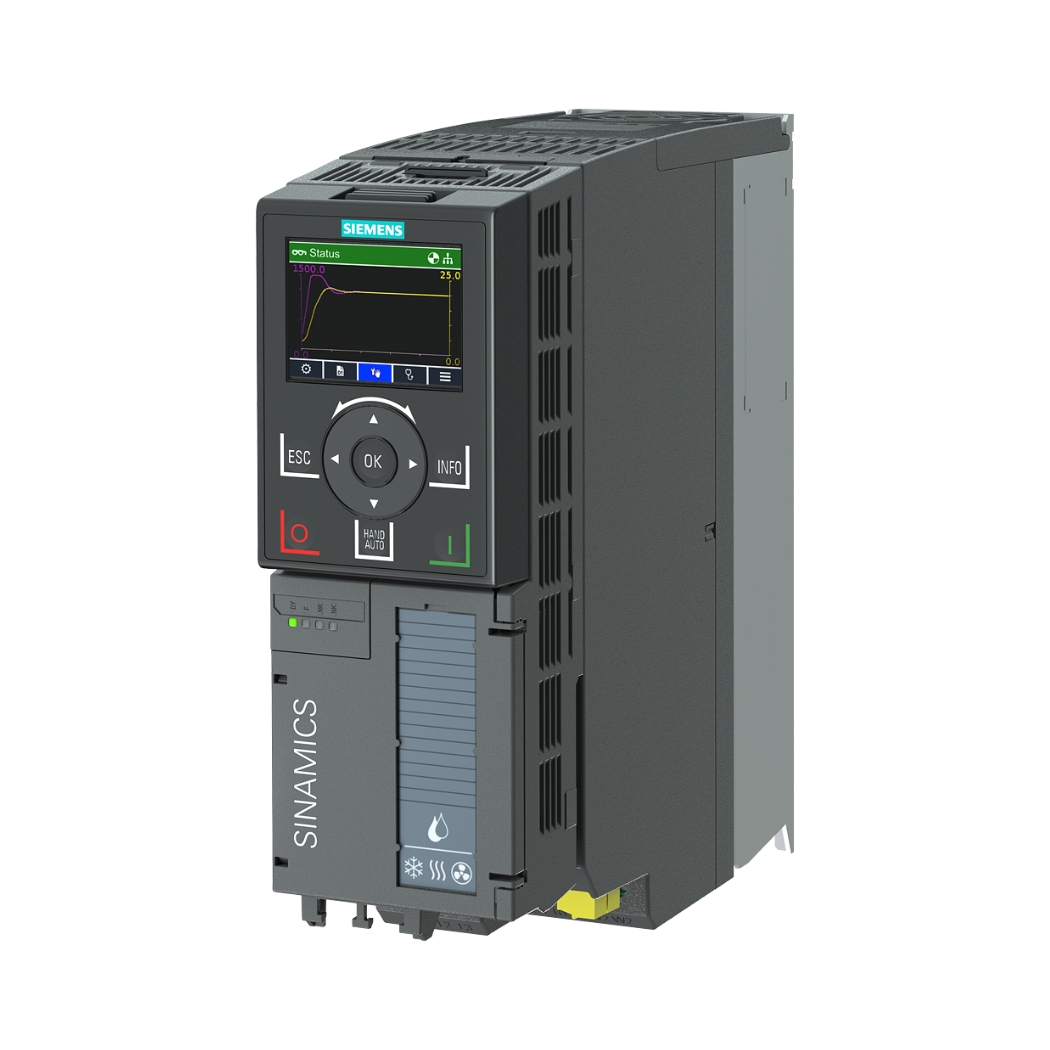

6SL3220-2YE24-0UF0 – Biến tần G120X 3AC 7.5KW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-2YE24-0UF0 SINAMICS G120X 3AC 7.5KW, biến tần thế hệ mới từ Siemens, mang đến giải pháp truyền động tối ưu cho các ứng dụng bơm, quạt, máy nén trong môi trường công nghiệp.

Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn không chỉ sản phẩm chất lượng mà còn là dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng cao hiệu suất và tiết kiệm chi phí vận hành.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE24-0UF0

2. Cấu Tạo Sản Phẩm 6SL3220-2YE24-0UF0

• Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống.
• Khối điều khiển: Bao gồm bộ vi xử lý trung tâm và các mạch điều khiển, thực hiện các thuật toán điều khiển động cơ.
• Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor), thực hiện việc đóng cắt dòng điện để điều khiển tốc độ và mô-men xoắn của động cơ.
• Khối giao tiếp: Bao gồm các cổng kết nối để giao tiếp với các thiết bị ngoại vi như máy tính, màn hình, cảm biến, v.v.
• Quạt làm mát: Giúp tản nhiệt cho các bộ phận bên trong, đảm bảo hoạt động ổn định.
• Bảng điều khiển (BOP-2 hoặc IOP-2): Cho phép người dùng cài đặt, giám sát và điều khiển biến tần (tùy chọn).

3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE24-0UF0

• Điều khiển Vector không cảm biến (SLVC): Đảm bảo hiệu suất cao và mô-men xoắn tối ưu ngay cả ở tốc độ thấp.
• Tự động dò thông số động cơ: Tự động cấu hình các thông số để phù hợp với động cơ, tiết kiệm thời gian cài đặt.
• Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá tải, quá áp, quá nhiệt, mất pha, v.v.
• Chế độ tiết kiệm năng lượng ECO mode: Tự động điều chỉnh điện áp và tần số để giảm thiểu tiêu thụ điện năng khi tải nhẹ.
• Chức năng bơm đa cấp: Điều khiển tối đa 4 bơm hoạt động luân phiên để duy trì áp suất ổn định.
• Chức năng PID tích hợp: Điều khiển chính xác các thông số như áp suất, lưu lượng, nhiệt độ, v.v.
• Hỗ trợ nhiều giao thức truyền thông: Profibus DP, Profinet, Modbus RTU, USS, Ethernet/IP, v.v. (tùy chọn).
• Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER hoặc Startdrive (có sẵn trên trang web của Siemens).
• Cáp kết nối USB (tùy chọn: cáp Ethernet).
• Biến tần SINAMICS G120X.

Kết nối phần cứng:

• Kết nối cáp USB từ máy tính đến cổng USB trên biến tần (hoặc kết nối cáp Ethernet từ máy tính đến cổng Ethernet trên biến tần).
• Cấp nguồn cho biến tần.

Kết nối phần mềm:

• Mở phần mềm STARTER hoặc Startdrive trên máy tính.
• Tạo một dự án mới hoặc mở một dự án hiện có.
• Chọn loại biến tần là SINAMICS G120X.
• Thiết lập kết nối với biến tần (chọn cổng COM hoặc địa chỉ IP tương ứng).
• Thực hiện quá trình “Online” để kết nối với biến tần.

Sử dụng phần mềm:

• Giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, v.v.).
• Thay đổi các thông số cài đặt (ví dụ: thời gian tăng tốc, thời gian giảm tốc, tần số tối đa, v.v.).
• Tải lên/tải xuống chương trình điều khiển.
• Chẩn đoán lỗi và khắc phục sự cố.
• Cập nhật firmware cho biến tần.

5. Cách Lập Trình Sản Phẩm 6SL3220-2YE24-0UF0

Lập trình cơ bản (sử dụng bảng điều khiển BOP-2 hoặc IOP-2):

• Sử dụng các nút bấm trên bảng điều khiển để điều hướng đến các menu và thay đổi các thông số.
• Cài đặt thông số động cơ (P0300, P0304, P0305, P0307, P0310, P0311).
• Chọn chế độ điều khiển (P1300).
• Cài đặt các thông số vận hành (P1120, P1121, P1080, P1082, P1135).
• Lưu các thay đổi.

Lập trình nâng cao (sử dụng phần mềm STARTER hoặc Startdrive):

• Kết nối biến tần với máy tính (như hướng dẫn ở trên).
• Sử dụng phần mềm để truy cập vào danh sách các thông số (parameter list).
• Thay đổi các thông số theo yêu cầu ứng dụng.
• Sử dụng các công cụ hỗ trợ như “Commissioning Wizard” để đơn giản hóa quá trình cài đặt.
• Tạo và quản lý các chương trình điều khiển (ví dụ: sử dụng các khối hàm có sẵn).
• Lưu và tải xuống chương trình vào biến tần.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE24-0UF0

• F0001 (Quá dòng): Kiểm tra tải động cơ, đảm bảo không bị quá tải. Kiểm tra cáp kết nối động cơ, đảm bảo không bị ngắn mạch hoặc chạm đất.
• F0002 (Quá áp): Kiểm tra điện áp lưới, đảm bảo nằm trong phạm vi cho phép. Kiểm tra cài đặt thông số phanh hãm (nếu có).
• F0003 (Thấp áp): Kiểm tra điện áp lưới, đảm bảo đủ điện áp. Kiểm tra bộ nguồn của biến tần.
• F0004 (Quá nhiệt): Kiểm tra nhiệt độ môi trường, đảm bảo không quá cao. Kiểm tra quạt làm mát, đảm bảo hoạt động tốt. Vệ sinh bộ tản nhiệt.
• A0501 cảnh báo dòng điện đầu ra vượt quá giá trị cho phép: Kiểm tra lại hệ thống cơ khí, tinh chỉnh thông số, kiểm tra hệ thống điện
• F0070 (Lỗi truyền thông): Kiểm tra cáp kết nối, đảm bảo kết nối chắc chắn. Kiểm tra cài đặt truyền thông, đảm bảo đúng cấu hình.

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đã thấy rõ những lợi ích vượt trội mà SINAMICS G120X 6SL3220-2YE24-0UF0 mang lại. Từ việc nâng cao hiệu suất, tiết kiệm năng lượng, đến việc đảm bảo an toàn và độ tin cậy cho hệ thống, sản phẩm này xứng đáng là sự đầu tư thông minh cho doanh nghiệp của bạn.

Thanhthienphu.vn tự hào là nhà cung cấp giải pháp truyền động hàng đầu, với đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn. Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao, mà còn mang đến dịch vụ hỗ trợ kỹ thuật tận tâm, từ khâu tư vấn, lắp đặt, cài đặt, đến bảo trì, bảo hành.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường thành công!
