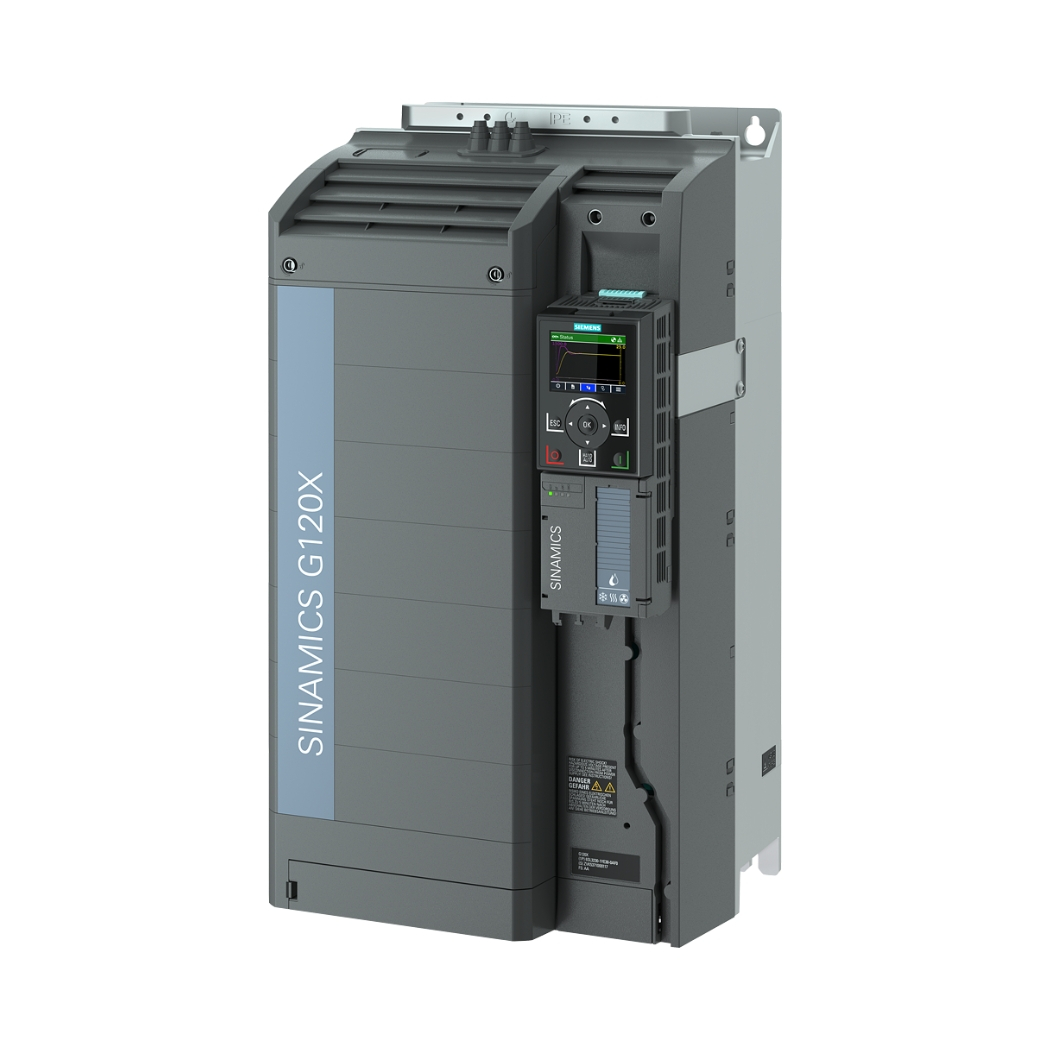

6SL3220-2YE48-0AB0 SINAMICS G120X 3AC 132KW, bộ biến tần mạnh mẽ và linh hoạt từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng bơm, quạt, máy nén và nhiều hệ thống công nghiệp khác.
Tại thanhthienphu.vn, chúng tôi mang đến cho bạn không chỉ sản phẩm chính hãng mà còn cả sự hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của thiết bị, nâng cao hiệu suất và tiết kiệm năng lượng.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE48-0AB0
| Thông Số Kỹ Thuật | Chi Tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE48-0AB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Công suất | 132 kW (175 HP) |
| Dòng điện định mức | 250 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 (tùy chọn IP55 với bộ lọc) |
| Chế độ điều khiển | V/f, vector không cảm biến (sensorless vector control), vector có cảm biến (closed-loop vector control) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, Ethernet/IP, Modbus TCP, USS, BACnet MS/TP |
| Nhiệt độ hoạt động | -20°C đến +60°C (giảm công suất từ 45°C) |
| Kích thước (Cao x Rộng x Sâu) | 900 x 350 x 375 mm (ước lượng, có thể thay đổi tùy phiên bản) |
| Trọng lượng | Khoảng 150 kg (ước lượng) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy trộn, máy ép, và các ứng dụng công nghiệp khác |
| Giá bán | Liên hệ thanhthienphu.vn để nhận báo giá tốt nhất và chính xác nhất |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE48-0AB0
- Khối công suất (Power Module): Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, đảm bảo hiệu suất chuyển đổi cao, tổn thất điện năng thấp và khả năng chịu tải tốt.
- Khối điều khiển (Control Unit): Bộ vi xử lý mạnh mẽ, tích hợp nhiều chức năng điều khiển và bảo vệ, cho phép cấu hình linh hoạt và dễ dàng tích hợp vào hệ thống tự động hóa.
- Bảng điều khiển (Operator Panel): Giao diện người dùng trực quan, hiển thị thông tin rõ ràng, dễ dàng thao tác và cài đặt. Có sẵn các tùy chọn bảng điều khiển cơ bản (BOP-2) và bảng điều khiển thông minh (IOP-2) với nhiều tính năng nâng cao.
- Màn hình hiển thị: Đa phần các dòng SINAMICS G120X hiện nay đều có màn hình màu với độ sắc nét tốt.
- Hệ thống làm mát: Thiết kế tản nhiệt tối ưu, đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ rộng.
- Các cổng kết nối: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến, cho phép kết nối dễ dàng với PLC, HMI và các thiết bị khác.
- Vỏ bảo vệ: Thiết kế chắc chắn, bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE48-0AB0
- Điều khiển vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến phản hồi tốc độ, giảm chi phí lắp đặt và bảo trì.
- Điều khiển vector có cảm biến (Closed-loop Vector Control): Cung cấp khả năng điều khiển chính xác hơn nữa, đặc biệt phù hợp cho các ứng dụng đòi hỏi độ chính xác cao và đáp ứng nhanh.
- Chế độ điều khiển V/f: Phù hợp cho các ứng dụng đơn giản, dễ dàng cài đặt và sử dụng.
- Tích hợp chức năng an toàn: Tích hợp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed), giúp bảo vệ người vận hành và thiết bị.
- Chức năng tiết kiệm năng lượng: Tích hợp các chế độ tiết kiệm năng lượng như ECO mode, chế độ ngủ (sleep mode), giúp giảm thiểu tiêu thụ điện năng khi động cơ không hoạt động hoặc hoạt động ở tải thấp.
- Khả năng kết nối mạng: Hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép giám sát và điều khiển từ xa, dễ dàng tích hợp vào hệ thống SCADA.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Bảo vệ động cơ toàn diện: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, và nhiều lỗi khác.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE48-0AB0 Với Phần Mềm
- Cài đặt TIA Portal: Đảm bảo bạn đã cài đặt phiên bản TIA Portal tương thích với SINAMICS G120X.
- Kết nối phần cứng: Kết nối máy tính với biến tần thông qua cáp Ethernet hoặc giao diện truyền thông khác (ví dụ: PROFIBUS, PROFINET).
- Tạo dự án mới: Mở TIA Portal và tạo một dự án mới.
- Thêm thiết bị: Trong dự án, thêm biến tần SINAMICS G120X vào cấu hình phần cứng. Bạn có thể chọn thiết bị từ danh sách hoặc sử dụng chức năng tự động phát hiện.
- Cấu hình phần cứng: Thiết lập các thông số phần cứng như địa chỉ IP, giao thức truyền thông, và các thông số I/O.
- Cấu hình biến tần: Sử dụng các công cụ trong TIA Portal để cấu hình các thông số của biến tần như chế độ điều khiển, thông số động cơ, giới hạn dòng điện, tần số, và các chức năng bảo vệ.
- Tải chương trình xuống biến tần: Sau khi cấu hình xong, tải chương trình xuống biến tần.
- Kiểm tra và chạy thử: Sử dụng các công cụ giám sát trong TIA Portal để kiểm tra hoạt động của biến tần và điều chỉnh các thông số nếu cần.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE48-0AB0
Startdrive là một phần mềm tích hợp trong TIA Portal, được thiết kế đặc biệt để đơn giản hóa việc lập trình và cấu hình biến tần SINAMICS. Dưới đây là một số hướng dẫn cơ bản:
- Mở Startdrive: Trong TIA Portal, mở Startdrive từ cây dự án.
- Chọn biến tần: Chọn biến tần SINAMICS G120X mà bạn muốn lập trình.
- Sử dụng trình hướng dẫn (Wizard): Startdrive cung cấp các trình hướng dẫn từng bước để cấu hình các thông số cơ bản như loại động cơ, chế độ điều khiển, và các thông số vận hành.
- Sử dụng các khối chức năng (Function Blocks): Startdrive cung cấp các khối chức năng sẵn có để thực hiện các tác vụ như điều khiển tốc độ, điều khiển vị trí, và xử lý tín hiệu analog.
- Lập trình bằng ngôn ngữ LAD, FBD hoặc SCL: Bạn có thể sử dụng các ngôn ngữ lập trình tiêu chuẩn IEC 61131-3 để tạo các chương trình điều khiển phức tạp hơn.
- Mô phỏng và kiểm tra: Startdrive cho phép bạn mô phỏng chương trình trước khi tải xuống biến tần, giúp phát hiện và sửa lỗi sớm.
- Tải chương trình và chạy thử: Sau khi hoàn tất lập trình, tải chương trình xuống biến tần và kiểm tra hoạt động.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE48-0AB0
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| F0001 (Quá dòng) | Dòng điện vượt quá giới hạn cho phép. Có thể do tải quá lớn, động cơ bị kẹt, hoặc thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra động cơ, kiểm tra và điều chỉnh thông số động cơ trong phần mềm. |
| F0002 (Quá áp) | Điện áp DC-link vượt quá giới hạn. Có thể do điện áp lưới quá cao, hoặc do quá trình hãm tái sinh. | Kiểm tra điện áp lưới, kiểm tra cài đặt hãm tái sinh (nếu có). |
| F0003 (Thấp áp) | Điện áp DC-link thấp hơn giới hạn. Có thể do điện áp lưới quá thấp, hoặc do mất pha. | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn. |
| F0004 (Quá nhiệt biến tần) | Nhiệt độ biến tần vượt quá giới hạn. Có thể do môi trường quá nóng, hệ thống làm mát bị lỗi, hoặc do biến tần bị quá tải. | Kiểm tra nhiệt độ môi trường, kiểm tra hệ thống làm mát, giảm tải cho biến tần. |
| F0005 (Quá nhiệt động cơ) | Nhiệt độ động cơ vượt quá giới hạn. Có thể do động cơ bị quá tải, thông gió kém, hoặc cảm biến nhiệt độ bị lỗi. | Kiểm tra tải, kiểm tra hệ thống thông gió của động cơ, kiểm tra cảm biến nhiệt độ (nếu có). |
| F0701 (Lỗi truyền thông) | Mất kết nối truyền thông giữa biến tần và PLC hoặc HMI. | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông trên biến tần và PLC/HMI. |
| A0501 (Cảnh báo quá dòng) | Dòng điện gần đạt đến giới hạn. | Kiểm tra tải, theo dõi dòng điện và điều chỉnh nếu cần. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn gặp bất kỳ khó khăn nào trong quá trình sử dụng 6SL3220-2YE48-0AB0 SINAMICS G120X, đừng ngần ngại liên hệ với thanhthienphu.vn. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn:
- Tư vấn lựa chọn sản phẩm: Chúng tôi sẽ giúp bạn chọn đúng biến tần phù hợp với nhu cầu và ứng dụng của bạn.
- Hỗ trợ kỹ thuật: Chúng tôi cung cấp hỗ trợ kỹ thuật từ xa và tại chỗ, giúp bạn cài đặt, cấu hình, lập trình và khắc phục sự cố.
- Cung cấp tài liệu và phần mềm: Chúng tôi cung cấp đầy đủ tài liệu hướng dẫn sử dụng, tài liệu kỹ thuật và phần mềm cần thiết.
- Bảo hành và bảo trì: Chúng tôi cung cấp dịch vụ bảo hành chính hãng và bảo trì định kỳ, đảm bảo biến tần của bạn hoạt động ổn định và bền bỉ.
Thông tin liên hệ:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
Hãy liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và trải nghiệm sự khác biệt! Chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp toàn diện, giúp bạn nâng cao hiệu quả sản xuất và tiết kiệm chi phí.
Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
