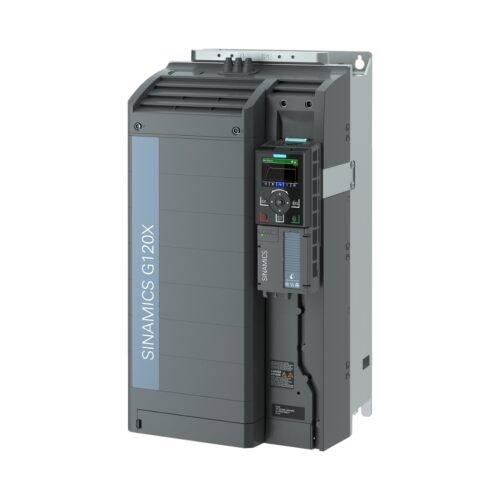

6SL3220-2YE42-0AB0 SINAMICS G120X 3AC 75KW, giải pháp biến tần mạnh mẽ và linh hoạt từ Siemens, mang đến hiệu suất vượt trội và khả năng tiết kiệm năng lượng tối ưu cho hệ thống truyền động của bạn.
Sản phẩm này là sự lựa chọn hoàn hảo để nâng cấp, cải thiện hiệu quả hoạt động cho các ứng dụng công nghiệp đa dạng, đồng thời, thanhthienphu.vn hân hạnh là nhà cung cấp uy tín, sẵn sàng đồng hành cùng bạn.
1 Thông Số Kỹ Thuật Chi Tiết Của Biến Tần 6SL3220-2YE42-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE42-0AB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3AC 380 V – 480 V +10% / -20% |
| Tần số đầu vào | 47 Hz – 63 Hz |
| Công suất | 75 kW (100 HP) |
| Dòng điện đầu ra | 152 A |
| Tần số đầu ra | 0 Hz – 550 Hz |
| Cấp bảo vệ | IP20 / UL mở |
| Nhiệt độ hoạt động | -20°C đến +45°C (không giảm công suất), +45°C đến +60°C (giảm công suất) |
| Độ ẩm tương đối | < 95% (không ngưng tụ) |
| Kích thước (Rộng x Cao x Sâu) | 275 x 607 x 305 mm |
| Trọng lượng | 44 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, KC |
| Ứng dụng điển hình | Bơm, quạt, máy nén khí, băng tải, máy trộn, máy nghiền, và các ứng dụng công nghiệp khác yêu cầu điều khiển tốc độ và mô-men chính xác. |
2. Cấu Tạo Của Biến Tần 6SL3220-2YE42-0AB0
- Khối công suất (Power Module): Chịu trách nhiệm chuyển đổi điện áp AC thành điện áp DC và ngược lại, cung cấp năng lượng cho động cơ. Sử dụng công nghệ IGBT tiên tiến, đảm bảo hiệu suất cao và giảm thiểu tổn hao năng lượng.
- Khối điều khiển (Control Unit): “Bộ não” của biến tần, xử lý tín hiệu điều khiển, thực hiện các thuật toán điều khiển động cơ và giao tiếp với các thiết bị bên ngoài. Tích hợp bộ vi xử lý mạnh mẽ, cho phép thực hiện các chức năng điều khiển phức tạp và đáp ứng nhanh chóng với các thay đổi của hệ thống.
- Màn hình hiển thị và bàn phím (Operator Panel): Giao diện người dùng trực quan, cho phép cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi. Màn hình LCD hiển thị rõ ràng các thông tin quan trọng, bàn phím dễ sử dụng, giúp người vận hành dễ dàng thao tác và kiểm soát hệ thống.
- Quạt làm mát: Giải nhiệt cho các linh kiện bên trong, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao. Quạt có thể điều chỉnh tốc độ tự động theo nhiệt độ, giúp tiết kiệm năng lượng và giảm tiếng ồn.
- Các cổng kết nối: Hỗ trợ nhiều chuẩn giao tiếp khác nhau như PROFINET, PROFIBUS, Ethernet/IP, Modbus RTU, giúp dễ dàng tích hợp vào hệ thống tự động hóa.
3. Các Tính Năng Trong Biến Tần 6SL3220-2YE42-0AB0
- Điều khiển Vector vòng kín (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và tăng độ tin cậy.
- Chế độ ECO: Tự động điều chỉnh điện áp và dòng điện để tối ưu hóa hiệu suất năng lượng, đặc biệt hiệu quả cho các ứng dụng tải nhẹ.
- Chức năng Bypass: Cho phép động cơ hoạt động trực tiếp từ lưới điện trong trường hợp biến tần gặp sự cố, đảm bảo hệ thống không bị gián đoạn.
- Tích hợp các chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho động cơ và biến tần.
- Hỗ trợ nhiều chế độ điều khiển: Điều khiển tốc độ, điều khiển mô-men, điều khiển vị trí, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
- Chức Năng Tự Động Khởi Động Lại: Sau khi mất điện, biến tần có khả năng tự động khởi động lại, giúp giảm thiểu thời gian dừng máy và duy trì sản xuất liên tục.
- Khả năng kết nối mạng: Dễ dàng tích hợp vào hệ thống điều khiển trung tâm, cho phép giám sát và điều khiển từ xa.
4. Hướng Dẫn Kết Nối Biến Tần 6SL3220-2YE42-0AB0
Để cấu hình và giám sát biến tần 6SL3220-2YE42-0AB0 SINAMICS G120X, Siemens cung cấp phần mềm STARTER mạnh mẽ và dễ sử dụng. Dưới đây là các bước kết nối cơ bản:
- Cài đặt phần mềm STARTER: Tải phần mềm từ trang web của Siemens và cài đặt trên máy tính.
- Kết nối cáp: Sử dụng cáp USB hoặc cáp Ethernet để kết nối máy tính với biến tần.
- Khởi động phần mềm STARTER: Mở phần mềm và chọn loại biến tần G120X.
- Thiết lập kết nối: Phần mềm sẽ tự động tìm kiếm biến tần hoặc bạn có thể cấu hình kết nối thủ công.
- Truy cập vào biến tần: Sau khi kết nối thành công, bạn có thể truy cập vào các thông số, chức năng và dữ liệu của biến tần.
Giao diện phần mềm STARTER:
- Cây dự án (Project Tree): Hiển thị cấu trúc của dự án, bao gồm các thiết bị, thông số và chương trình.
- Cửa sổ làm việc (Working Window): Hiển thị các thông số, biểu đồ và các công cụ cấu hình.
- Thanh công cụ (Toolbar): Cung cấp các nút lệnh để thực hiện các thao tác như tải xuống, tải lên, chạy, dừng, v.v.
5. Cách Lập Trình Của Biến Tần 6SL3220-2YE42-0AB0
Việc lập trình biến tần 6SL3220-2YE42-0AB0 SINAMICS G120X có thể được thực hiện thông qua màn hình tích hợp hoặc phần mềm STARTER. Dưới đây là hướng dẫn cơ bản:
- Chọn chế độ điều khiển: Tùy thuộc vào ứng dụng, bạn có thể chọn chế độ điều khiển tốc độ, điều khiển mô-men hoặc điều khiển vị trí.
- Cài đặt thông số cơ bản: Nhập các thông số của động cơ như điện áp, dòng điện, công suất, tốc độ định mức.
- Cài đặt thông số ứng dụng: Điều chỉnh các thông số liên quan đến ứng dụng như thời gian tăng tốc, thời gian giảm tốc, giới hạn dòng điện, giới hạn mô-men.
- Kích hoạt các chức năng: Bật các chức năng mong muốn như chế độ ECO, chức năng Bypass, các chức năng bảo vệ.
- Kiểm tra và hiệu chỉnh: Chạy thử hệ thống và điều chỉnh các thông số nếu cần thiết để đạt được hiệu suất tối ưu.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về các thông số và chức năng.
- Luôn sao lưu cấu hình trước khi thay đổi các thông số quan trọng.
6. Khắc Phục Sự Cố Thường Gặp Với Biến Tần 6SL3220-2YE42-0AB0
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Quá dòng (Overcurrent) | – Tải quá lớn – Động cơ bị kẹt – Thời gian tăng tốc quá ngắn – Thông số động cơ không đúng |
– Giảm tải – Kiểm tra và giải phóng động cơ – Tăng thời gian tăng tốc – Kiểm tra và nhập lại thông số động cơ |
| Quá áp (Overvoltage) | – Điện áp lưới quá cao – Thời gian giảm tốc quá ngắn |
– Kiểm tra điện áp lưới – Tăng thời gian giảm tốc |
| Quá nhiệt (Overtemperature) | – Quạt làm mát không hoạt động – Môi trường quá nóng |
– Kiểm tra và thay thế quạt làm mát (nếu cần) – Cải thiện thông gió cho biến tần |
| Mất pha (Phase Loss) | – Mất pha nguồn cấp – Lỗi kết nối |
– Kiểm tra nguồn cấp và kết nối |
| Lỗi giao tiếp (Communication Error) | – Lỗi cáp kết nối – Cấu hình giao tiếp không đúng |
– Kiểm tra cáp kết nối – Kiểm tra và cấu hình lại giao tiếp |
