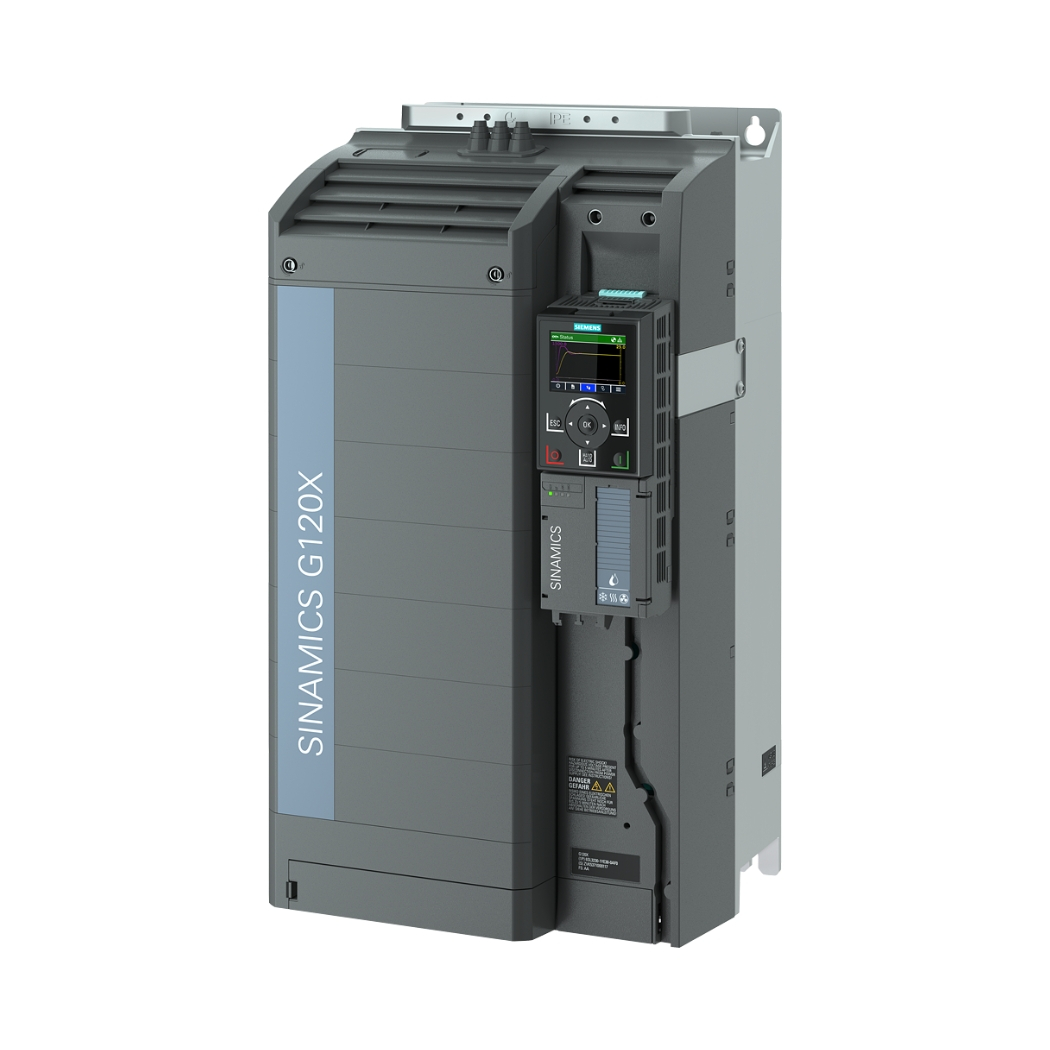

6SL3220-2YE38-0UB0 SINAMICS G120X 3AC 45KW, biến tần mạnh mẽ cho hệ thống bơm, quạt, và máy nén, là giải pháp tối ưu hiệu suất và tiết kiệm năng lượng trong các ứng dụng công nghiệp đa dạng.
Thanhthienphu.vn mang đến cho bạn không chỉ sản phẩm chất lượng vượt trội mà còn là dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của thiết bị này, đồng thời giảm thiểu chi phí vận hành và nâng cao năng lực cạnh tranh.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE38-0UB0
| Đặc tính | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6SL3220-2YE38-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Loại biến tần | Biến tần đa năng, chuyên dụng cho bơm, quạt, máy nén |
| Điện áp đầu vào | 3 pha, 380-480 V AC (+/- 10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 45 kW (60 HP) |
| Dòng điện định mức | 89 A |
| Cấp bảo vệ | IP20 (có thể nâng cấp lên IP55 với tùy chọn) |
| Nhiệt độ môi trường hoạt động | -20°C đến +45°C (không giảm công suất) / Lên đến +60°C (có giảm công suất) |
| Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 550 x 275 x 237 mm (tham khảo tài liệu kỹ thuật để biết kích thước chính xác) |
| Trọng lượng | Khoảng 28 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Chế độ điều khiển | V/f, vector vòng hở, vector vòng kín (tùy chọn) |
| Khả năng quá tải | 110% trong 60 giây, 150% trong 3 giây |
| Giao tiếp truyền thông | PROFINET, PROFIBUS DP, Modbus RTU, Ethernet/IP, USS (tùy chọn) |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy trộn, máy nghiền, và nhiều ứng dụng công nghiệp khác |
| Phần mềm hỗ trợ | STARTER, Startdrive (trong TIA Portal) |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE38-0UB0
- Khối công suất (Power Module): Là trái tim của biến tần, thực hiện chức năng biến đổi điện áp và tần số để điều khiển tốc độ động cơ. Khối công suất bao gồm các linh kiện bán dẫn công suất (IGBT), mạch điều khiển IGBT, và các mạch bảo vệ.
- Khối điều khiển (Control Unit): Là bộ não của biến tần, xử lý các tín hiệu đầu vào/ra, thực hiện các thuật toán điều khiển, và giao tiếp với các thiết bị ngoại vi. Khối điều khiển bao gồm bộ vi xử lý, bộ nhớ, các cổng giao tiếp, và các mạch giao tiếp tín hiệu.
- Bảng điều khiển (Operator Panel): Giao diện người dùng, cho phép người vận hành cài đặt thông số, giám sát trạng thái hoạt động, và điều khiển biến tần. Bảng điều khiển có thể là loại cơ bản (BOP-2) hoặc loại thông minh (IOP-2) với màn hình hiển thị đồ họa và nhiều chức năng nâng cao.
- Quạt làm mát: Giúp tản nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ sản phẩm.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm, và các tác động cơ học. Vỏ bảo vệ thường được làm bằng thép hoặc nhôm, có cấp bảo vệ IP20 hoặc cao hơn (tùy chọn).
- Các đầu nối (Terminals): Dùng để kết nối biến tần với nguồn điện, động cơ, và các thiết bị ngoại vi khác.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE38-0UB0
- Điều khiển vector vòng hở và vòng kín (tùy chọn): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng các yêu cầu khắt khe của ứng dụng.
- Chế độ điều khiển V/f: Đơn giản, dễ sử dụng, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giảm chi phí vận hành.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất, đảm bảo an toàn cho người vận hành và thiết bị.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
- Chức năng khởi động mềm (Soft start): Giảm dòng khởi động, bảo vệ động cơ và hệ thống truyền động khỏi các tác động cơ học.
- Chức năng dừng êm(smooth stop): Giảm xung lực, tác động lên hệ thống cơ khí, giảm mài mòn, tăng tuổi thọ
- Chức năng điều khiển PID: Cho phép điều khiển chính xác các thông số quá trình như lưu lượng, áp suất, nhiệt độ.
- Chức năng điều khiển bơm đa cấp (Multi-pump control): Điều khiển đồng thời nhiều bơm, tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Chức năng điều khiển quạt thông gió: Tự động điều chỉnh tốc độ quạt theo nhu cầu thông gió, tiết kiệm năng lượng và giảm tiếng ồn.
- Chức năng bỏ qua tần số cộng hưởng: Tránh rung động và hư hỏng hệ thống cơ khí.
- Chức năng giám sát và chẩn đoán lỗi: Theo dõi trạng thái hoạt động của biến tần, phát hiện và cảnh báo các lỗi, giúp người vận hành nhanh chóng khắc phục sự cố.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Chuẩn bị:
Máy tính cài đặt phần mềm STARTER hoặc Startdrive.
Cáp kết nối:
- Cáp USB (nếu kết nối trực tiếp với biến tần).
- Cáp Ethernet (nếu kết nối qua mạng).
Biến tần SINAMICS G120X đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối USB: Cắm một đầu cáp USB vào cổng USB trên máy tính, đầu còn lại cắm vào cổng USB trên bảng điều khiển (IOP-2 hoặc BOP-2) của biến tần.
- Kết nối Ethernet: Kết nối cáp Ethernet từ cổng Ethernet trên máy tính hoặc switch mạng vào cổng Ethernet trên khối điều khiển của biến tần (nếu có).
Kết nối phần mềm:
STARTER:
- Mở phần mềm STARTER.
- Tạo một dự án mới (New project) hoặc mở một dự án hiện có.
- Thêm thiết bị (Add device): Chọn dòng biến tần SINAMICS G120X và mã sản phẩm 6SL3220-2YE38-0UB0.
- Chọn phương thức kết nối (Online access): Chọn “USB” nếu kết nối qua USB, hoặc “Ethernet” nếu kết nối qua mạng.
- Thiết lập địa chỉ IP (nếu kết nối qua mạng).
- Kết nối với biến tần (Go online).
Startdrive:
- Mở TIA Portal và tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm thiết bị (Add new device): Chọn dòng biến tần SINAMICS G120X và mã sản phẩm 6SL3220-2YE38-0UB0.
- Chọn phương thức kết nối (Online access): Chọn “USB” nếu kết nối qua USB, hoặc “Ethernet” nếu kết nối qua mạng.
- Thiết lập địa chỉ IP (nếu kết nối qua mạng).
- Kết nối với biến tần (Go online).
Sau khi kết nối thành công:
Bạn có thể tải thông số từ biến tần về máy tính (Upload), thay đổi thông số và tải xuống biến tần (Download), giám sát trạng thái hoạt động, và thực hiện các chức năng khác.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE38-0UB0
Lập trình qua bảng điều khiển (BOP-2 hoặc IOP-2):
BOP-2:
- Sử dụng các nút bấm trên bảng điều khiển để di chuyển qua các menu và thay đổi thông số.
- Tham khảo tài liệu hướng dẫn sử dụng BOP-2 để biết ý nghĩa của các thông số và cách thay đổi chúng.
IOP-2:
- Sử dụng màn hình cảm ứng và các nút bấm trên bảng điều khiển để điều hướng qua các menu và thay đổi thông số.
- IOP-2 cung cấp giao diện trực quan hơn BOP-2, với các biểu tượng và hướng dẫn rõ ràng.
- Tham khảo tài liệu hướng dẫn sử dụng IOP-2 để biết thêm chi tiết.
Lập trình qua phần mềm STARTER/Startdrive:
- Kết nối biến tần với máy tính như hướng dẫn ở phần trên.
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm thiết bị SINAMICS G120X vào dự án.
- Kết nối với biến tần (Go online).
- Sử dụng giao diện đồ họa của phần mềm để thay đổi các thông số.
- Tải thông số xuống biến tần (Download).
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE38-0UB0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, thông số động cơ không đúng. | Kiểm tra tải, kiểm tra dây cáp, tăng thời gian tăng tốc, kiểm tra thông số động cơ. |
| F0002 | Quá áp (Overvoltage) | Điện áp lưới quá cao, điện áp DC bus quá cao do năng lượng trả về từ động cơ khi giảm tốc, thời gian giảm tốc quá ngắn. | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần). |
| F0003 | Thấp áp (Undervoltage) | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra cầu chì. |
| F0004 | Quá nhiệt biến tần (Inverter overtemperature) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| F0005 | Quá nhiệt động cơ (Motor overtemperature) | Động cơ bị quá tải, cảm biến nhiệt độ động cơ bị lỗi (nếu có). | Kiểm tra tải, kiểm tra cảm biến nhiệt độ động cơ. |
| F0070 | Lỗi truyền thông (Communication fault) | Cáp truyền thông bị lỏng/hỏng, cấu hình truyền thông không đúng. | Kiểm tra cáp truyền thông, kiểm tra cấu hình truyền thông. |
| A0501 | Cảnh báo quá dòng (Overcurrent warning) | Dòng điện vượt quá ngưỡng cảnh báo nhưng chưa đến ngưỡng lỗi. | Kiểm tra tải, kiểm tra dây cáp. |
| A0503 | Cảnh báo thấp áp (Undervoltage warning) | Điện áp lưới thấp hơn ngưỡng cảnh báo nhưng chưa đến ngưỡng lỗi. | Kiểm tra điện áp lưới. |
| A0700 | Cảnh báo lỗi truyền thông (Communication warning) | Có vấn đề về truyền thông nhưng chưa đến mức gây lỗi. | Kiểm tra cáp truyền thông, kiểm tra cấu hình truyền thông. |
7. Liên Hệ Thanhthienphu Để Được Tư Vấn
Bạn đã thấy được những lợi ích tuyệt vời mà 6SL3220-2YE38-0UB0 SINAMICS G120X 3AC 45KW mang lại chưa? Đừng bỏ lỡ cơ hội nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn cho hệ thống của bạn.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm SINAMICS G120X chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
- Dịch vụ hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ thuật viên giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn 24/7, từ tư vấn lựa chọn sản phẩm, hỗ trợ lắp đặt, hướng dẫn vận hành đến bảo trì, sửa chữa.
- Bảo hành chính hãng: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens.
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn miễn phí và trải nghiệm những lợi ích tuyệt vời mà 6SL3220-2YE38-0UB0 SINAMICS G120X 3AC 45KW mang lại:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
