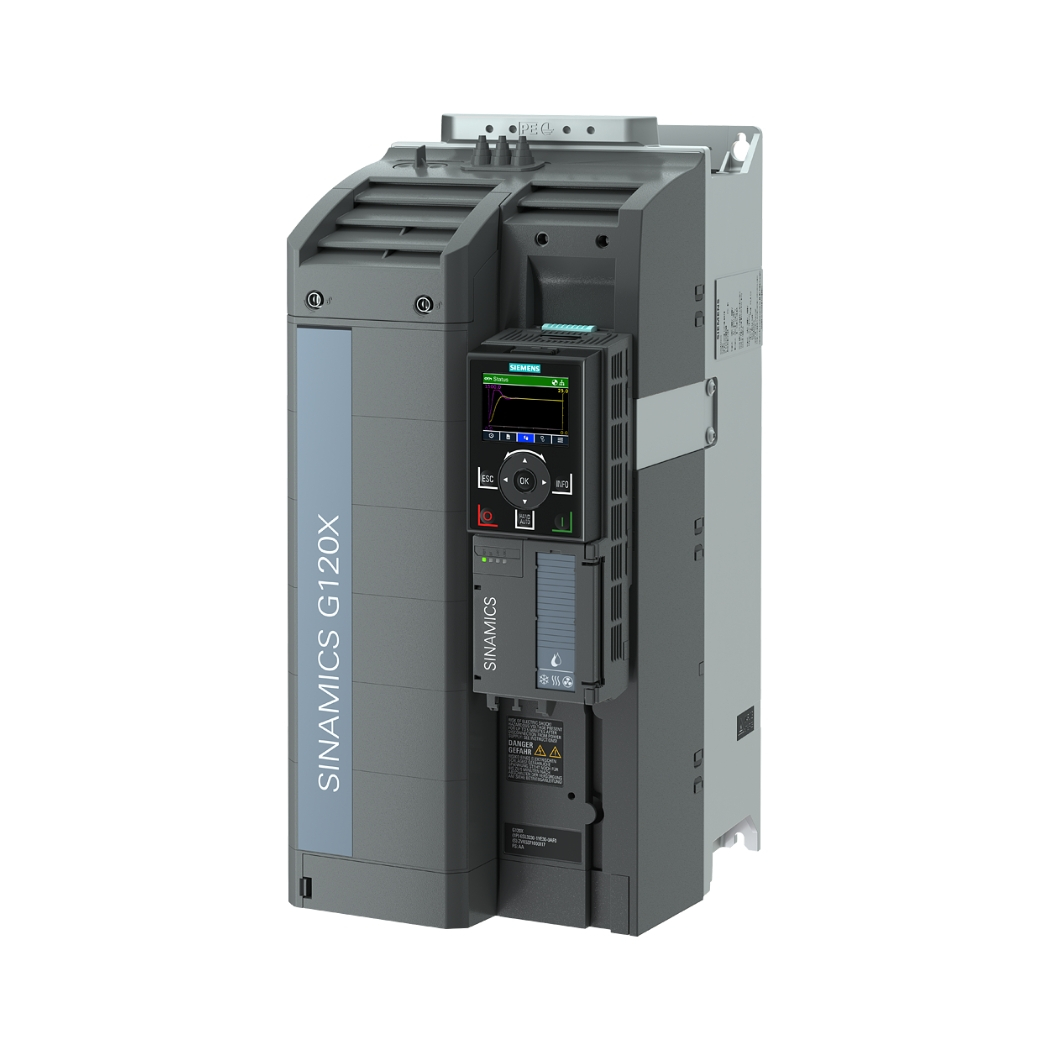

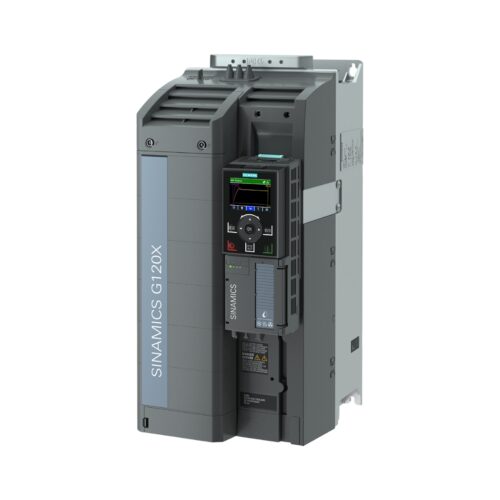

6SL3220-2YE32-0UB0 SINAMICS G120X 3AC 22KW, bộ biến tần mạnh mẽ từ Siemens, là giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao, độ tin cậy vượt trội và khả năng tiết kiệm năng lượng tối ưu trong môi trường công nghiệp.
Thanhthienphu.vn tự hào mang đến cho bạn không chỉ sản phẩm chất lượng mà còn là dịch vụ tận tâm, chuyên nghiệp, giúp bạn nâng tầm hệ thống sản xuất, gia tăng lợi thế cạnh tranh.
1. Thông tin chi tiết về sản phẩm 6SL3220-2YE32-0UB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE32-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Công suất đầu ra | 22 kW (30 HP) |
| Dòng điện đầu ra | 45 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 (Tùy chọn IP55) |
| Giao thức truyền thông | PROFINET, PROFIBUS, USS, Modbus RTU |
| Chức năng an toàn tích hợp | STO (Safe Torque Off) |
| Nhiệt độ môi trường hoạt động | -20°C đến +60°C |
| Kích thước (Cao x Rộng x Sâu) | 472 mm x 200 mm x 237 mm (kích thước có thể thay đổi tùy theo phiên bản) |
| Trọng lượng | Khoảng 18 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
2. Cấu tạo sản phẩm Biến tần 6SL3220-2YE32-0UB0
- Khối công suất: Chứa các IGBT (Insulated Gate Bipolar Transistor) công suất lớn, thực hiện chức năng chuyển đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ thay đổi được.
- Khối điều khiển: Bao gồm bộ vi xử lý trung tâm, bộ nhớ, các mạch giao tiếp và các cổng vào/ra tín hiệu. Khối điều khiển thực hiện các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Khối giao tiếp: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, USS và Modbus RTU, cho phép biến tần kết nối dễ dàng với các hệ thống điều khiển và giám sát trung tâm.
- Bàn phím và màn hình hiển thị (BOP-2 hoặc IOP-2): Cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi của biến tần.
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
- Bộ lọc EMC (tùy chọn): Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động tương thích với các thiết bị khác trong hệ thống.
3. Các tính năng chính của Biến tần 6SL3220-2YE32-0UB0
- Hiệu suất cao: Sử dụng công nghệ điều khiển vector tiên tiến, SINAMICS G120X 22KW đảm bảo động cơ hoạt động với hiệu suất tối ưu, giảm thiểu tổn thất năng lượng. Theo nghiên cứu của Siemens, việc sử dụng biến tần có thể tiết kiệm đến 60% điện năng so với các phương pháp điều khiển truyền thống.
- Điều khiển chính xác: Khả năng điều khiển tốc độ và mô-men xoắn chính xác giúp tối ưu hóa quá trình sản xuất, nâng cao chất lượng sản phẩm.
- Bảo vệ động cơ toàn diện: Tích hợp các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, giúp bảo vệ động cơ khỏi các sự cố, kéo dài tuổi thọ thiết bị.
- Dễ dàng lắp đặt và vận hành: Thiết kế nhỏ gọn, giao diện người dùng thân thiện, hỗ trợ nhiều ngôn ngữ, giúp việc lắp đặt và vận hành trở nên đơn giản hơn bao giờ hết.
- Chế độ ECO: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất năng lượng, đặc biệt hữu ích trong các ứng dụng bơm và quạt.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa.
- Chức năng an toàn tích hợp: Tùy chọn chức năng an toàn STO (Safe Torque Off) giúp đảm bảo an toàn cho người vận hành và thiết bị.
- Chức năng bơm chuyên dụng: Chế độ làm sạch bơm, Chế độ đa bơm (điều khiển nhiều bơm song song), Bảo vệ bơm khi chạy không tải, khô.
4. Hướng dẫn kết nối Biến tần 6SL3220-2YE32-0UB0 với phần mềm
Để kết nối biến tần với phần mềm, bạn cần:
- Phần mềm: Sử dụng phần mềm STARTER hoặc Startdrive (tích hợp trong TIA Portal) của Siemens. Bạn có thể tải phần mềm này từ trang web chính thức của Siemens.
- Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (nếu biến tần có cổng Ethernet).
Kết nối:
- Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần (USB hoặc Ethernet).
- Mở phần mềm STARTER hoặc Startdrive.
- Chọn loại biến tần (SINAMICS G120X) và địa chỉ IP (nếu kết nối qua Ethernet).
- Thiết lập kết nối.
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cài đặt thông số cho biến tần.
- Giám sát trạng thái hoạt động của biến tần và động cơ.
- Chẩn đoán lỗi.
- Cập nhật firmware.
5. Cách lập trình Biến tần 6SL3220-2YE32-0UB0
Việc lập trình biến tần có thể được thực hiện thông qua:
- Bàn phím và màn hình hiển thị (BOP-2 hoặc IOP-2): Phương pháp này đơn giản, phù hợp cho các ứng dụng cơ bản. Bạn có thể sử dụng các nút trên bàn phím để điều hướng qua các menu và thay đổi các thông số.
- Phần mềm STARTER hoặc Startdrive: Phương pháp này cho phép bạn cấu hình biến tần một cách chi tiết và trực quan hơn. Bạn có thể sử dụng giao diện đồ họa của phần mềm để thiết lập các thông số, tạo các chương trình điều khiển và giám sát hoạt động của biến tần.
Các bước cơ bản để lập trình biến tần:
Cài đặt thông số cơ bản:
- Điện áp, tần số lưới điện.
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
- Chế độ điều khiển (V/f, vector, sensorless vector).
- Thời gian tăng/giảm tốc.
Cài đặt thông số ứng dụng:
- Giới hạn dòng điện, mô-men.
- Tần số tối thiểu/tối đa.
- Các thông số bảo vệ.
Kiểm tra và vận hành:
- Kiểm tra lại các thông số đã cài đặt.
- Vận hành thử nghiệm ở tốc độ thấp.
- Điều chỉnh các thông số nếu cần thiết.
6. Khắc phục một số lỗi thường gặp trên Biến tần 6SL3220-2YE32-0UB0
F0001 (Overcurrent):
- Nguyên nhân: Dòng điện vượt quá giới hạn cho phép.
- Khắc phục: Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối.
F0002 (Overvoltage):
- Nguyên nhân: Điện áp DC bus vượt quá giới hạn.
- Khắc phục: Kiểm tra điện áp lưới, kiểm tra bộ hãm (nếu có).
F0003 (Undervoltage):
- Nguyên nhân: Điện áp DC bus quá thấp.
- Khắc phục: Kiểm tra điện áp lưới.
F0004 (Inverter Overtemperature):
- Nguyên nhân: Nhiệt độ biến tần quá cao.
- Khắc phục: Kiểm tra quạt làm mát, đảm bảo thông gió tốt.
F0005 (Motor Overtemperature):
- Nguyên nhân: Nhiệt độ động cơ quá cao.
- Khắc phục: Kiểm tra tải, kiểm tra thông gió động cơ.
7. Liên hệ Thanh Thiên Phú để được tư vấn
Bạn đã sẵn sàng để nâng cấp hệ thống của mình với biến tần 6SL3220-2YE32-0UB0 SINAMICS G120X 3AC 22KW? Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất.
Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng Siemens, đầy đủ CO, CQ.
- Giá cả cạnh tranh, nhiều ưu đãi hấp dẫn.
- Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ kỹ thuật 24/7.
- Dịch vụ bảo hành, bảo trì chu đáo.
- Giao hàng nhanh chóng trên toàn quốc.
Thông tin liên hệ:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
