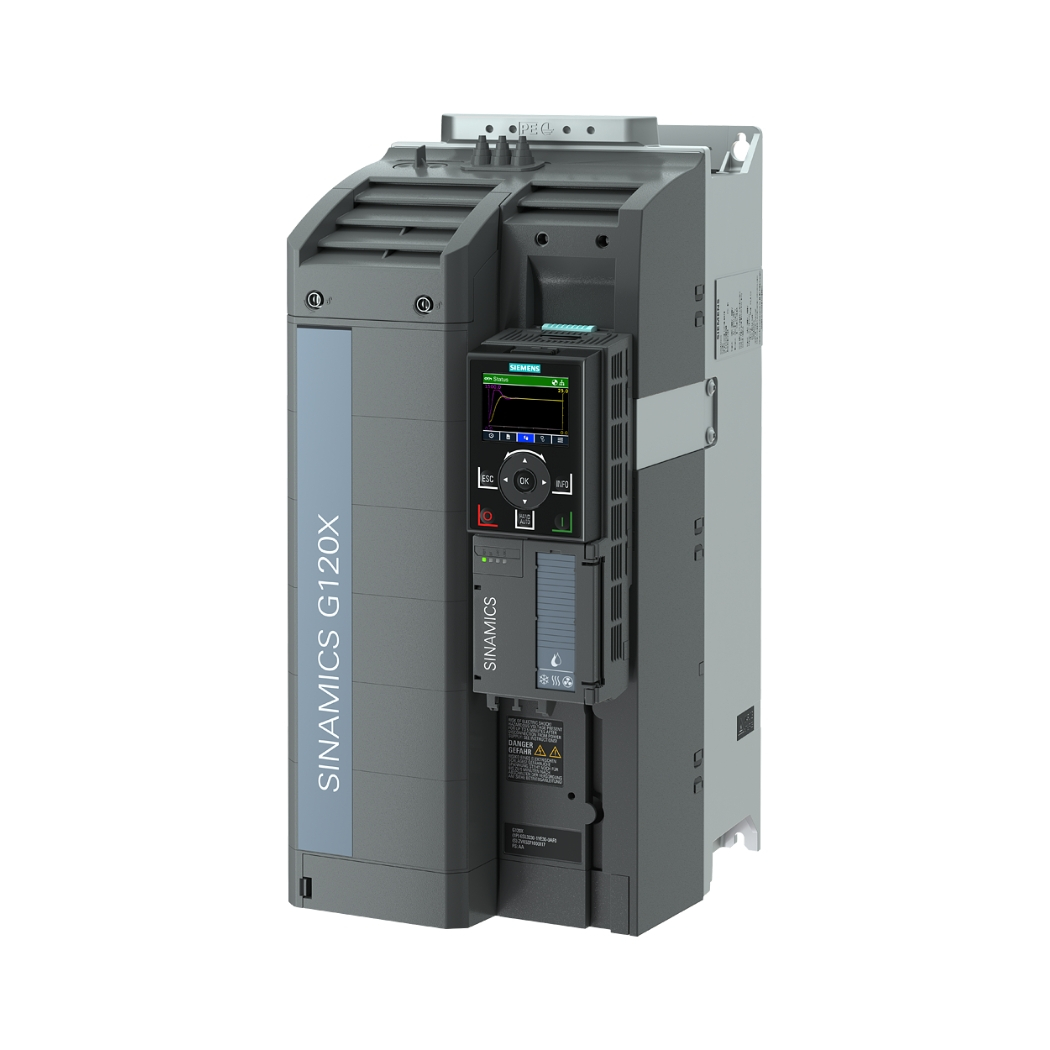

6SL3220-2YE32-0AB0 SINAMICS G120X 3AC 22KW – Biến tần ưu việt cho hệ thống bơm, quạt, máy nén khí, mang đến giải pháp vận hành hiệu quả, tiết kiệm năng lượng và nâng cao năng suất vượt trội cho doanh nghiệp của bạn.
thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hóa hàng đầu, sẵn sàng đồng hành cùng bạn trên con đường chinh phục thành công.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE32-0AB0
| Thông Số Kỹ Thuật |
Chi Tiết |
| Mã sản phẩm |
6SL3220-2YE32-0AB0 |
| Dòng sản phẩm |
SINAMICS G120X |
| Điện áp đầu vào |
3 pha AC 380 V – 480 V |
| Công suất |
22 kW (30 HP) |
| Dòng điện định mức |
45 A |
| Tần số đầu ra |
0 – 550 Hz |
| Cấp bảo vệ |
IP20 (Tùy chọn IP55) |
| Phương pháp điều khiển |
V/f, Vector không cảm biến (Sensorless Vector Control), Vector có cảm biến (Closed-loop Vector Control) |
| Chức năng bảo vệ |
Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… |
| Truyền thông |
PROFINET, PROFIBUS DP, Ethernet/IP, Modbus TCP, USS, BACnet MS/TP |
| Ứng dụng |
Bơm, quạt, máy nén khí, băng tải, máy đùn, máy trộn… |
| Kích thước (Cao x Rộng x Sâu) |
400 mm x 200mm x 250mm |
| Nhiệt độ làm việc |
-20°C đến +45°C (giảm công suất khi nhiệt độ cao hơn) |
| Tiêu chuẩn |
CE, UL, cUL, EAC, RoHS, RCM |
| Giá bán |
Liên hệ |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE32-0AB0
- Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống, đảm bảo hoạt động ổn định và liên tục.
- Khối điều khiển: “Bộ não” của biến tần, xử lý tín hiệu và điều khiển hoạt động của động cơ một cách chính xác.
- Khối công suất: Chuyển đổi năng lượng điện thành dạng phù hợp để cung cấp cho động cơ.
- Mạch bảo vệ: “Vệ sĩ” của hệ thống, bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá áp, ngắn mạch…
- Màn hình hiển thị và bàn phím: Giao diện trực quan, giúp người dùng dễ dàng theo dõi thông số, cài đặt và điều khiển biến tần.
- Cổng kết nối truyền thông: “Cầu nối” với thế giới bên ngoài, cho phép biến tần giao tiếp với các thiết bị khác trong hệ thống tự động hóa.
- Quạt làm mát: Đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của biến tần.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE32-0AB0
- Điều khiển Vector không cảm biến (SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến phản hồi, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
- Điều khiển Vector có cảm biến: Sử dụng phản hồi encoder, cho phép điều khiển tốc độ, vị trí một cách chính xác nhất. Thích hợp cho các ứng dụng yêu cầu cao.
- Chế độ tiết kiệm năng lượng ECO: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giúp tiết kiệm chi phí điện năng đáng kể.
- Chức năng bảo vệ động cơ toàn diện: Phát hiện và xử lý nhanh chóng các sự cố như quá tải, quá áp, mất pha, ngắn mạch…, đảm bảo an toàn cho động cơ và hệ thống.
- Chức năng tự động khởi động lại (Auto Restart): Tự động khởi động lại sau khi mất điện, giúp giảm thiểu thời gian dừng máy và đảm bảo sản xuất liên tục.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các thông số như lưu lượng, áp suất, nhiệt độ…
- Hỗ trợ nhiều giao thức truyền thông: Dễ dàng kết nối với các hệ thống điều khiển và giám sát trung tâm, nâng cao khả năng tự động hóa.
- Chức năng Bypass: Tự động chuyển sang chế độ bypass trong trường hợp biến tần gặp sự cố, đảm bảo hệ thống vẫn hoạt động liên tục.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE32-0AB0 Với Phần Mềm
Chuẩn bị:
- Biến tần 6SL3220-2YE32-0AB0 SINAMICS G120X.
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (có thể tải về miễn phí từ trang web của Siemens).
- Cáp kết nối (USB, Ethernet…).
Kết nối phần cứng:
- Kết nối biến tần với máy tính thông qua cáp kết nối.
- Cấp nguồn cho biến tần.
Cài đặt phần mềm:
- Cài đặt phần mềm STARTER hoặc Startdrive trên máy tính.
- Khởi động phần mềm và chọn loại biến tần SINAMICS G120X.
Kết nối phần mềm với biến tần:
- Chọn cổng kết nối phù hợp (USB, Ethernet…).
- Phần mềm sẽ tự động dò tìm và kết nối với biến tần.
Cấu hình biến tần:
Sử dụng phần mềm để cấu hình các thông số của biến tần như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ…).
- Chế độ điều khiển (V/f, SVC…).
- Các thông số bảo vệ.
- Các thông số truyền thông.
Kiểm tra và vận hành:
Sau khi cấu hình xong, kiểm tra lại các thông số và vận hành thử biến tần.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE32-0AB0
SINAMICS G120X cung cấp nhiều phương pháp lập trình linh hoạt, phù hợp với mọi trình độ và nhu cầu của người dùng:
- Lập trình trực tiếp trên màn hình: Sử dụng màn hình và bàn phím tích hợp trên biến tần để cài đặt các thông số cơ bản.
- Lập trình bằng phần mềm STARTER hoặc Startdrive: Cung cấp giao diện trực quan, dễ sử dụng, cho phép cấu hình chi tiết và lập trình nâng cao.
- Lập trình bằng các khối chức năng (Function Blocks): Sử dụng các khối chức năng có sẵn để xây dựng các chương trình điều khiển phức tạp.
- Lập trình bằng ngôn ngữ CFC (Continuous Function Chart): Cho phép lập trình đồ họa, dễ dàng thiết kế và theo dõi các quy trình điều khiển.
- Tích hợp với các hệ thống điều khiển khác: SINAMICS G120X có thể dễ dàng tích hợp với các hệ thống điều khiển PLC, SCADA thông qua các giao thức truyền thông như PROFINET, PROFIBUS…
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE32-0AB0
| Mã Lỗi |
Nguyên Nhân |
Cách Khắc Phục |
| F0001 |
Quá dòng |
Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối. |
| F0002 |
Quá áp |
Kiểm tra điện áp lưới, kiểm tra thông số cài đặt. |
| F0003 |
Thấp áp |
Kiểm tra điện áp lưới, kiểm tra thông số cài đặt. |
| F0004 |
Quá nhiệt biến tần |
Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0005 |
Quá tải động cơ |
Kiểm tra tải, kiểm tra thông số động cơ. |
| F0011 |
Lỗi truyền thông |
Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
| F0022 |
Lỗi phần cứng |
Liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật. |
| F0070 |
Lỗi cài đặt thông số |
Kiểm tra lại các thông số đã cài đặt, đảm bảo đúng với yêu cầu của hệ thống. |
| F0101 |
Lỗi bộ nhớ |
Khởi động lại biến tần, nếu lỗi vẫn còn, liên hệ với thanhthienphu.vn. |
| F7900 |
Động cơ bị kẹt hoặc quá tải trong thời gian dài |
Kiểm tra và loại bỏ các vật cản gây kẹt, kiểm tra tình trạng cơ khí của hệ thống, giảm tải nếu cần. Nếu vấn đề vẫn tiếp diễn, hãy liên hệ với thanhthienphu.vn để được tư vấn chuyên sâu về các giải pháp tối ưu hóa tải. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để trải nghiệm sự khác biệt mà 6SL3220-2YE32-0AB0 SINAMICS G120X 3AC 22KW mang lại? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6SL3220-2YE32-0AB0 SINAMICS G120X 3AC 22KW chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, đi kèm với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình lựa chọn, lắp đặt, vận hành và bảo trì sản phẩm.
- Giải pháp toàn diện: Chúng tôi không chỉ cung cấp sản phẩm, mà còn cung cấp các giải pháp tự động hóa toàn diện, giúp bạn tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh.
- Bảo hành dài hạn: Chế độ bảo hành chính hãng, đảm bảo quyền lợi tối đa cho khách hàng.
- Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng hỗ trợ bạn mọi lúc, mọi nơi, đảm bảo hệ thống của bạn hoạt động ổn định và liên tục.
thanhthienphu.vn – Nơi niềm tin được gửi trọn, nơi công nghệ kiến tạo tương lai!
