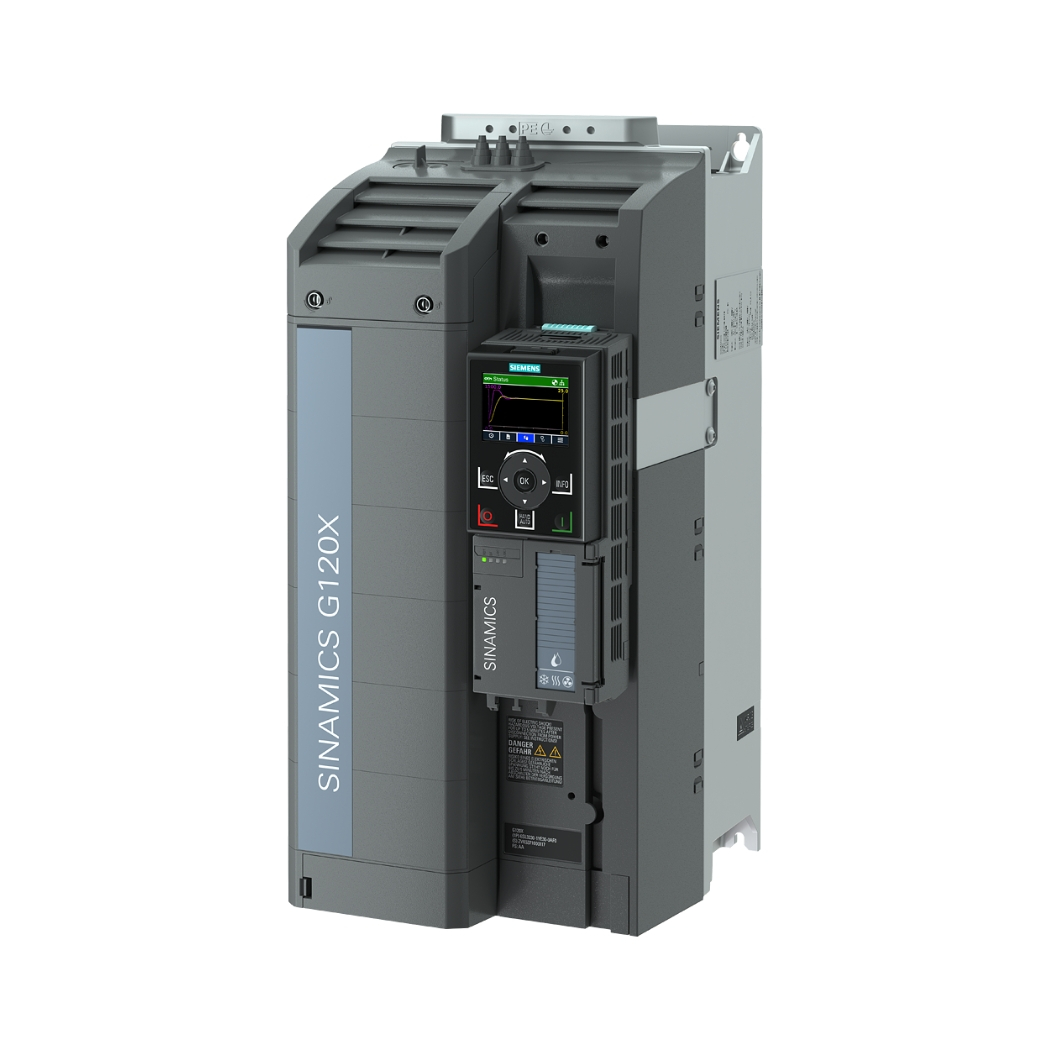

6SL3220-2YE30-0AB0 SINAMICS G120X 3AC 18.5KW, biến tần mạnh mẽ từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng bơm, quạt, máy nén trong công nghiệp.
Sản phẩm không chỉ mang lại hiệu suất vượt trội và khả năng tiết kiệm năng lượng đáng kể mà còn giúp nâng cao độ tin cậy và tuổi thọ hệ thống, giảm thiểu chi phí bảo trì, đồng thời gia tăng lợi nhuận cho doanh nghiệp của bạn tại thanhthienphu.vn.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE30-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE30-0AB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Công suất định mức | 18.5 kW (25 HP) |
| Dòng điện định mức | 38 A |
| Tần số đầu ra | 0-550 Hz |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control – SVC), Vector có cảm biến (Field-Oriented Control – FOC) |
| Cấp bảo vệ | IP20 (Tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, Modbus RTU, Ethernet/IP, USS |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, lỗi chạm đất, ngắn mạch… |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy đùn, máy trộn, máy ly tâm… |
| Tiêu chuẩn | CE, UL, cUL, RoHS, EAC |
| Kích thước (Cao x Rộng x Sâu) | 450mm x 200mm x 237mm |
| Trọng lượng | Khoảng 14 kg |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE30-0AB0
- Mô-đun Nguồn (Power Module): Chịu trách nhiệm chuyển đổi điện áp AC từ lưới điện thành điện áp DC cung cấp cho mạch nghịch lưu. Mô-đun nguồn của G120X được thiết kế để tối ưu hóa hiệu suất và giảm thiểu sóng hài, giúp cải thiện chất lượng điện năng.
- Mô-đun Điều Khiển (Control Unit): Bộ não của biến tần, thực hiện các thuật toán điều khiển động cơ, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị ngoại vi. G120X sử dụng bộ vi xử lý mạnh mẽ và các thuật toán điều khiển tiên tiến, đảm bảo độ chính xác và ổn định cao.
- Mạch Nghịch Lưu (Inverter): Chuyển đổi điện áp DC từ mô-đun nguồn thành điện áp AC có tần số và biên độ thay đổi để điều khiển tốc độ và mô-men xoắn của động cơ. G120X sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, giúp giảm thiểu tổn thất chuyển mạch và nâng cao hiệu suất.
- Bảng Điều Khiển và Hiển Thị (Operator Panel): Giao diện người dùng, cho phép cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi. G120X có thể được trang bị bảng điều khiển BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) với màn hình LCD và các nút bấm trực quan, dễ sử dụng.
- Các Cổng Kết Nối (Communication Ports): Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát bên ngoài thông qua các giao thức truyền thông như PROFINET, PROFIBUS DP, Modbus RTU, Ethernet/IP.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE30-0AB0
Điều Khiển Đa Dạng: G120X hỗ trợ nhiều chế độ điều khiển khác nhau, bao gồm V/f (điều khiển điện áp/tần số), Vector không cảm biến (SVC) và Vector có cảm biến (FOC). Điều này cho phép bạn lựa chọn chế độ điều khiển phù hợp nhất với từng ứng dụng cụ thể, từ các ứng dụng bơm, quạt đơn giản đến các ứng dụng đòi hỏi độ chính xác cao như máy công cụ.
Tiết Kiệm Năng Lượng: G120X được tích hợp các chức năng tiết kiệm năng lượng tiên tiến như chế độ ECO (tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất), chế độ ngủ đông (hibernation) và khả năng tái tạo năng lượng (regenerative braking).
Bảo Vệ Toàn Diện: G120X được trang bị đầy đủ các chức năng bảo vệ động cơ và biến tần, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, lỗi chạm đất, ngắn mạch… Điều này giúp đảm bảo an toàn cho hệ thống và kéo dài tuổi thọ thiết bị.
Chức Năng Ứng Dụng Đặc Biệt: G120X tích hợp sẵn các chức năng ứng dụng đặc biệt cho bơm, quạt và máy nén như:
- Điều khiển đa bơm (Multi-pump control): Tự động điều khiển nhiều bơm hoạt động luân phiên hoặc song song để duy trì áp suất hoặc lưu lượng mong muốn.
- Chế độ làm sạch bơm (Pump cleaning): Tự động đảo chiều quay của bơm để loại bỏ cặn bẩn và tắc nghẽn.
- Phát hiện khô bơm (Dry-running detection): Tự động dừng bơm khi phát hiện không có nước, tránh hư hỏng.
- Bù mô-men khởi động (Starting torque compensation): Tăng mô-men khởi động để vượt qua tải trọng ban đầu.
Kết Nối Linh Hoạt: G120X hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, Modbus RTU, Ethernet/IP, USS, cho phép dễ dàng tích hợp vào hệ thống tự động hóa hiện có. Bạn có thể giám sát và điều khiển biến tần từ xa thông qua PLC, HMI hoặc máy tính.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE30-0AB0 Với Phần Mềm
Để tận dụng tối đa các tính năng của SINAMICS G120X, bạn có thể kết nối biến tần với phần mềm STARTER của Siemens. STARTER là một công cụ mạnh mẽ cho phép bạn:
- Cài đặt và cấu hình biến tần: Thay đổi thông số, tạo chương trình điều khiển, sao lưu và phục hồi cấu hình.
- Chẩn đoán lỗi: Xem trạng thái hoạt động, đọc mã lỗi, phân tích nguyên nhân và khắc phục sự cố.
- Gỡ lỗi (Debug): Theo dõi các biến số, tín hiệu, biểu đồ xu hướng để phân tích và tối ưu hóa hoạt động của hệ thống.
- Cập nhật firmware: Nâng cấp phần mềm điều khiển của biến tần để sử dụng các tính năng mới nhất và cải thiện hiệu suất.
Các bước kết nối G120X với STARTER:
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
- Cáp kết nối: Cáp USB (nếu kết nối trực tiếp) hoặc cáp Ethernet (nếu kết nối qua mạng).
- Biến tần G120X đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối trực tiếp: Cắm cáp USB vào cổng USB trên máy tính và cổng USB trên bảng điều khiển IOP-2 của biến tần.
- Kết nối qua mạng: Kết nối cáp Ethernet từ máy tính vào cổng Ethernet trên mô-đun truyền thông của biến tần (ví dụ: CBE20). Đảm bảo máy tính và biến tần cùng nằm trong một mạng LAN.
Cấu hình kết nối trong STARTER:
- Mở phần mềm STARTER.
- Tạo một dự án mới (New Project).
- Thêm thiết bị (Add New Device): Chọn SINAMICS G120X và phiên bản firmware tương ứng.
- Chọn giao diện kết nối (Communication Interface): Chọn USB nếu kết nối trực tiếp, hoặc chọn TCP/IP và nhập địa chỉ IP của biến tần nếu kết nối qua mạng.
- Nhấn nút “Connect” để thiết lập kết nối.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE30-0AB0
SINAMICS G120X cung cấp nhiều phương pháp lập trình khác nhau, từ đơn giản đến nâng cao, phù hợp với mọi trình độ người dùng:
- Lập trình bằng bảng điều khiển (BOP-2/IOP-2): Phương pháp đơn giản nhất, cho phép thay đổi các thông số cơ bản trực tiếp trên bảng điều khiển. Tuy nhiên, phương pháp này có hạn chế về số lượng thông số có thể thay đổi và không hỗ trợ các chức năng phức tạp.
- Lập trình bằng phần mềm STARTER: Phương pháp phổ biến nhất, cho phép truy cập và thay đổi toàn bộ thông số của biến tần, tạo chương trình điều khiển bằng các khối chức năng (Function Blocks), sử dụng các công cụ gỡ lỗi và mô phỏng.
- Lập trình bằng các khối chức năng (Drive Control Chart – DCC): Cho phép tạo các chương trình điều khiển phức tạp bằng cách kết nối các khối chức năng có sẵn trong thư viện của STARTER. DCC là một công cụ mạnh mẽ cho các kỹ sư tự động hóa, cho phép xây dựng các giải pháp điều khiển tùy chỉnh theo yêu cầu của ứng dụng.
- Lập trình bằng ngôn ngữ bậc cao (SCL – Structured Control Language): Cho phép viết các chương trình điều khiển bằng ngôn ngữ lập trình tương tự như Pascal. SCL phù hợp cho các ứng dụng đòi hỏi tính toán phức tạp hoặc xử lý dữ liệu.
Ví dụ về lập trình điều khiển tốc độ động cơ bằng STARTER:
- Mở dự án đã kết nối với biến tần G120X trong STARTER.
- Trong cửa sổ “Project Navigator”, chọn “Drive object” -> “Configuration”.
- Trong cửa sổ “Configuration”, chọn “Control mode” và chọn chế độ điều khiển mong muốn (ví dụ: “Speed control”).
- Trong cửa sổ “Parameter list”, tìm kiếm các thông số liên quan đến tốc độ (ví dụ: “p1082” – Tốc độ tối đa, “p1120” – Thời gian tăng tốc, “p1121” – Thời gian giảm tốc).
- Thay đổi giá trị các thông số theo yêu cầu của ứng dụng.
- Tải cấu hình xuống biến tần (Download to device).
- Sử dụng các nút điều khiển trên BOP-2 hoặc IOP-2, hoặc các tín hiệu điều khiển từ PLC để thay đổi tốc độ động cơ.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE30-0AB0
| Mã lỗi | Mô tả | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | – Tải quá lớn. – Động cơ bị kẹt. – Thời gian tăng/giảm tốc quá ngắn. – Thông số động cơ không chính xác. |
– Kiểm tra tải và đảm bảo không vượt quá công suất định mức của biến tần. – Kiểm tra động cơ và đảm bảo không bị kẹt. – Tăng thời gian tăng/giảm tốc. – Kiểm tra và nhập chính xác thông số động cơ. |
| F0002 | Quá áp (Overvoltage) | – Điện áp lưới quá cao. – Quá trình hãm tái sinh quá mức. |
– Kiểm tra điện áp lưới và đảm bảo nằm trong phạm vi cho phép. – Giảm tốc độ hãm tái sinh hoặc sử dụng điện trở hãm (braking resistor). |
| F0003 | Thấp áp (Undervoltage) | – Điện áp lưới quá thấp. – Mất điện tạm thời. |
– Kiểm tra điện áp lưới và đảm bảo nằm trong phạm vi cho phép. – Kiểm tra nguồn cấp và đảm bảo ổn định. |
| F0004 | Quá nhiệt biến tần (Inverter overtemp) | – Nhiệt độ môi trường quá cao. – Quạt làm mát bị hỏng hoặc bị chặn. – Tải quá lớn trong thời gian dài. |
– Đảm bảo nhiệt độ môi trường xung quanh biến tần không vượt quá giới hạn cho phép. – Kiểm tra quạt làm mát và đảm bảo hoạt động bình thường. – Giảm tải hoặc tăng cường thông gió cho biến tần. |
| F0005 | Lỗi giao tiếp (Communication fault) | – Lỗi kết nối cáp. – Cấu hình giao tiếp không chính xác. – Xung đột địa chỉ. |
– Kiểm tra cáp kết nối và đảm bảo cắm chặt. – Kiểm tra cấu hình giao tiếp trong STARTER và trên thiết bị kết nối (PLC, HMI…). – Đảm bảo không có xung đột địa chỉ giữa các thiết bị trên mạng. |
7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp truyền động hiệu quả, tin cậy và tiết kiệm năng lượng cho các ứng dụng bơm, quạt, máy nén hoặc các ứng dụng công nghiệp khác, 6SL3220-2YE30-0AB0 SINAMICS G120X 3AC 18.5KW chính là sự lựa chọn hoàn hảo.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh mà còn mang đến cho bạn:
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ lắng nghe nhu cầu của bạn, phân tích các yêu cầu kỹ thuật và đưa ra giải pháp tối ưu nhất, phù hợp với đặc thù của từng ứng dụng.
- Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình lắp đặt, cài đặt, vận hành và bảo trì sản phẩm. Bất cứ khi nào bạn gặp khó khăn, hãy gọi ngay cho chúng tôi qua hotline 08.12.77.88.99.
- Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết cung cấp dịch vụ bảo hành, bảo trì nhanh chóng, chuyên nghiệp, đảm bảo hệ thống của bạn luôn hoạt động ổn định và hiệu quả.
- Cung cấp sản phẩm, thiết bị điện chính hãng, đa dạng: Đến với thanhthienphu.vn, quý khách hàng sẽ được cung cấp các loại thiết bị điện tự động, điện công nghiệp đến từ các thương hiệu uy tín trên thế giới
Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa và truyền động!
