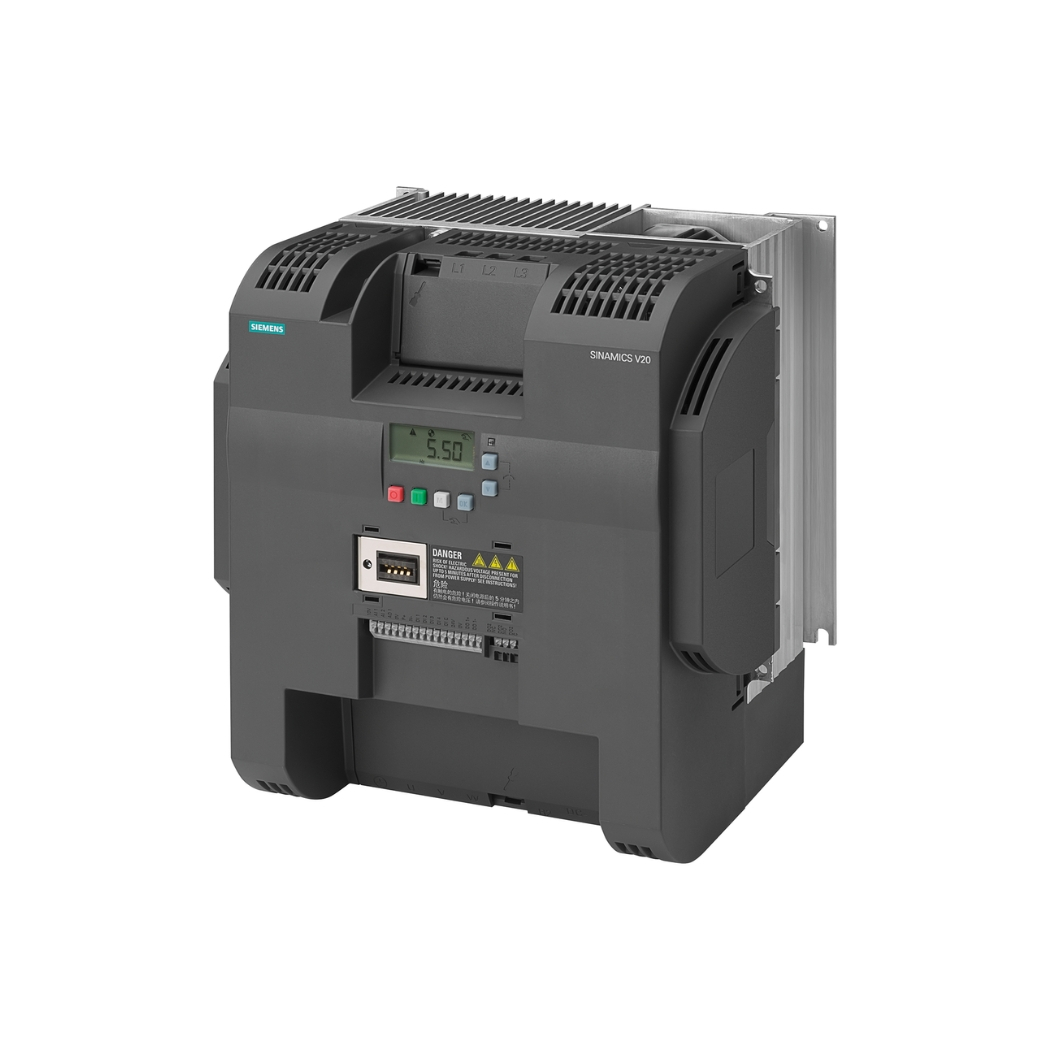

6SL3210-5BE32-2UV0 – Biến tần V20 3P 22kW Siemens

Download tài liệu biến tần V20

➢ Sinamics V20 Catalogue

6SL3210-5BE32-2UV0 Biến tần V20 3P 22kW: Giải pháp đột phá nâng tầm hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn, được cung cấp chính hãng bởi thanhthienphu.vn, mang đến sự an tâm và thịnh vượng cho mọi công trình.

Thiết bị điều khiển động cơ tiên tiến này chính là chìa khóa mở ra một kỷ nguyên mới trong vận hành máy móc, giúp quý vị tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và khẳng định vị thế dẫn đầu trong ngành điện công nghiệp, tự động hóa nhà xưởng.

1. Cấu tạo sản phẩm 6SL3210-5BE32-2UV0

• Vỏ máy (Enclosure): Được làm từ vật liệu nhựa kỹ thuật cao cấp hoặc kim loại (tùy phiên bản), đạt cấp bảo vệ IP20, giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và các tác động vật lý nhẹ. Thiết kế vỏ cũng tối ưu cho việc lưu thông không khí làm mát.
• Khối công suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện bán dẫn công suất lớn như IGBT (Insulated Gate Bipolar Transistor) chịu trách nhiệm chuyển đổi điện áp DC thành AC với tần số và điện áp mong muốn để cấp cho động cơ. Khối công suất được gắn trên hệ thống tản nhiệt hiệu quả.
• Mạch chỉnh lưu (Rectifier): Chuyển đổi nguồn điện AC 3 pha đầu vào thành điện áp DC một chiều để cung cấp cho khối công suất.
• Tụ điện DC Bus (DC Link Capacitors): Các tụ điện lớn có nhiệm vụ lưu trữ năng lượng và làm phẳng điện áp DC sau khi chỉnh lưu, đảm bảo nguồn cung cấp ổn định cho khối nghịch lưu (Inverter).
• Mạch nghịch lưu (Inverter): Sử dụng các IGBT để “băm” điện áp DC thành các xung điện áp AC 3 pha có tần số và biên độ thay đổi được, điều khiển chính xác tốc độ và mô-men của động cơ.
• Bo mạch điều khiển (Control Board): Là bộ não của biến tần, chứa vi xử lý, bộ nhớ và các mạch logic thực hiện các thuật toán điều khiển phức tạp (V/f, FCC), xử lý tín hiệu từ các ngõ vào (DI, AI), điều khiển các ngõ ra (RO, AO), quản lý truyền thông (USS, Modbus RTU) và thực hiện các chức năng bảo vệ.
• Quạt làm mát (Cooling Fan): Đảm bảo tản nhiệt hiệu quả cho các linh kiện công suất, duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ thiết bị. Quạt thường được điều khiển tự động dựa trên nhiệt độ hoặc tải.
• Giao diện người dùng BOP/IOP (Basic/Intelligent Operator Panel): Cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi cơ bản trực tiếp trên biến tần. Giao diện thân thiện, dễ sử dụng.
• Các cổng kết nối (Terminals): Bao gồm các cổng đấu nối nguồn động lực (ngõ vào, ngõ ra), cổng điều khiển (DI, DO, AI, AO), cổng truyền thông (RS485), đảm bảo kết nối chắc chắn và an toàn.
• Bộ lọc EMC (EMC Filter): Tích hợp sẵn bộ lọc nhiễu điện từ cấp độ A/C2, giúp giảm thiểu nhiễu phát ra môi trường và tăng khả năng chống nhiễu từ bên ngoài, đảm bảo tuân thủ các tiêu chuẩn quốc tế.

2. Các tính năng chính của sản phẩm 6SL3210-5BE32-2UV0

Tiết kiệm năng lượng tối đa – Giảm chi phí vận hành đáng kể:

• Chế độ ECO (ECO Mode): Tự động tối ưu hóa từ thông trong động cơ (V/f ECO) khi tải nhẹ hoặc không tải, giúp giảm tổn thất năng lượng trong động cơ một cách thông minh. Theo Siemens, chế độ này có thể giúp tiết kiệm tới 60% năng lượng trong các ứng dụng bơm, quạt ở chế độ tải từng phần.
• Chế độ ngủ đông (Hibernation Mode): Khi nhu cầu vận hành thấp hơn một ngưỡng cài đặt (ví dụ, áp suất trong hệ thống bơm đã đạt), biến tần sẽ tự động đưa động cơ vào trạng thái ngủ đông và chỉ kích hoạt lại khi có yêu cầu. Tính năng này đặc biệt hữu ích cho các ứng dụng hoạt động không liên tục, giúp giảm thiểu tiêu thụ điện năng không cần thiết.
• Hiển thị năng lượng tiêu thụ: Biến tần có thể hiển thị lượng điện năng tiêu thụ (kWh) trực tiếp trên màn hình BOP hoặc qua truyền thông, giúp người dùng dễ dàng theo dõi và đánh giá hiệu quả tiết kiệm năng lượng.

Vận hành mạnh mẽ và bền bỉ – Đảm bảo hoạt động liên tục:

• Khả năng chịu quá tải cao: Với khả năng chịu quá tải lên đến 150% trong 60 giây và 200% trong 3 giây (cho tải nặng – HO), biến tần đáp ứng tốt các yêu cầu khởi động nặng hoặc tải biến động đột ngột, bảo vệ động cơ và chính nó.
• Dải điện áp hoạt động rộng: Hoạt động ổn định trong dải điện áp đầu vào từ 380V -15% đến 480V +10%, phù hợp với điều kiện lưới điện không ổn định ở nhiều khu vực.
• Thiết kế tản nhiệt tối ưu và lớp phủ bo mạch (Coated PCB): Giúp biến tần hoạt động tin cậy trong môi trường công nghiệp khắc nghiệt, có độ ẩm cao hoặc nhiều bụi bẩn (phiên bản có lớp phủ bo mạch). Nhiệt độ hoạt động có thể lên đến 60°C (với suy giảm công suất).

Dễ dàng lắp đặt và cài đặt – Tiết kiệm thời gian và công sức:

• Thiết kế nhỏ gọn: Kích thước Frame Size E (FSE) tương đối nhỏ gọn cho công suất 22kW, cho phép lắp đặt sát nhau (side-by-side) mà không cần khoảng hở lớn, tiết kiệm không gian tủ điện.
• Chế độ cài đặt nhanh (Quick Commissioning): Thông qua màn hình BOP tích hợp hoặc phần mềm SINAMICS V-ASSISTANT, người dùng có thể nhanh chóng cài đặt các thông số cơ bản cho nhiều ứng dụng phổ biến như bơm, quạt, băng tải.
• Macro ứng dụng tích hợp sẵn: Cung cấp các bộ thông số được cấu hình sẵn cho các ứng dụng cụ thể, chỉ cần chọn macro phù hợp và tinh chỉnh một vài thông số là có thể vận hành.
• Parameter Loader và SD Card/MMC Card: Cho phép sao chép và tải thông số giữa các biến tần một cách nhanh chóng, lý tưởng cho việc lắp đặt hàng loạt hoặc thay thế biến tần.

Kết nối và tích hợp linh hoạt – Sẵn sàng cho tự động hóa:

• Tích hợp sẵn cổng truyền thông RS485: Hỗ trợ giao thức USS và Modbus RTU, dễ dàng kết nối với PLC, HMI của Siemens hoặc các hãng khác, cho phép giám sát và điều khiển từ xa.
• Đa dạng ngõ vào/ra (I/O): Với 4 ngõ vào số, 2 ngõ vào analog, 1 ngõ ra rơ le và 1 ngõ ra analog, biến tần có thể đáp ứng nhiều yêu cầu điều khiển và giám sát khác nhau. Một ngõ vào analog có thể được sử dụng làm ngõ vào cho cảm biến nhiệt độ động cơ (PTC/KTY).

Các chức năng thông minh và bảo vệ toàn diện – An tâm vận hành:

• Chức năng bắt tốc độ (Flying Restart): Cho phép biến tần khởi động lại một động cơ đang quay tự do mà không gây sốc cơ khí hoặc quá dòng.
• Tự động khởi động lại (Automatic Restart): Sau khi mất điện tạm thời hoặc một số lỗi nhất định, biến tần có thể tự động khởi động lại, giảm thiểu thời gian dừng máy.
• Điều khiển PID tích hợp: Cho phép điều khiển vòng kín các quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PID bên ngoài.
• Chức năng an toàn cơ bản: Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua I2t hoặc cảm biến PTC/KTY), mất pha đầu vào/đầu ra.

3. Hướng dẫn kết nối sản phẩm 6SL3210-5BE32-2UV0 với phần mềm

Bước 1. Chuẩn bị Phần cứng:

• Máy tính cài đặt phần mềm SINAMICS Startdrive hoặc STARTER.
• Biến tần 6SL3210-5BE32-2UV0.
• Cáp chuyển đổi USB sang RS485 chất lượng tốt (ví dụ: Siemens PC Adapter USB A2 hoặc các loại tương thích). Đảm bảo cài đặt driver chính xác cho cáp chuyển đổi trên máy tính.
• Dây cáp truyền thông xoắn đôi có chống nhiễu (recommended).

Bước 2. Kết nối Vật lý:

• Kết nối cáp chuyển đổi USB-RS485 vào cổng USB của máy tính.
• Kết nối đầu RS485 của cáp chuyển đổi vào các chân truyền thông trên terminal của biến tần V20. Thông thường là chân P+ (Data+) và N- (Data-). Tham khảo tài liệu kỹ thuật của biến tần và cáp chuyển đổi để đấu nối chính xác. Lưu ý nối tiếp địa (GND) nếu cần thiết để đảm bảo tín hiệu ổn định.
• Đảm bảo biến tần được cấp nguồn.

Bước 3. Cấu hình Truyền thông trên Biến tần:

• Truy cập menu tham số của biến tần V20 thông qua BOP.
• Tìm đến các tham số liên quan đến truyền thông (Communication parameters), thường bắt đầu bằng P2xxx.
• Chọn Giao thức: Đặt tham số P2010 (ví dụ) để chọn giao thức USS hoặc Modbus RTU.
• Đặt Địa chỉ Biến tần: Cài đặt địa chỉ duy nhất cho biến tần trên mạng (ví dụ: P2011 cho USS, P2021 cho Modbus). Địa chỉ này phải khác 0 và không trùng với các thiết bị khác trên cùng mạng.
• Cài đặt Tốc độ Baud (Baud Rate): Đặt tốc độ truyền thông (ví dụ: P2010 cho USS, P2022 cho Modbus) phải khớp với cài đặt trên phần mềm máy tính (ví dụ: 9600 bps, 19200 bps, 38400 bps…).
• Cài đặt Parity và Data Bits (cho Modbus): Đảm bảo các tham số này (ví dụ: P2023) khớp với cấu hình trên phần mềm.
• Ghi lại các thông số đã cài đặt.

Bước 4. Cấu hình Truyền thông trên Phần mềm Máy tính:

• Mở phần mềm Startdrive hoặc STARTER.
• Tạo một dự án mới hoặc mở dự án có sẵn.
• Thêm thiết bị biến tần V20 vào dự án.
• Thiết lập cấu hình kết nối (Communication settings / PG/PC Interface).
• Chọn đúng cổng COM ảo tương ứng với cáp chuyển đổi USB-RS485 của bạn.
• Chọn đúng giao thức (USS hoặc Modbus RTU).
• Nhập đúng các thông số truyền thông đã cài đặt trên biến tần (địa chỉ, tốc độ baud, parity…).

Bước 5. Thiết lập Kết nối:

• Trong phần mềm, thực hiện chức năng tìm kiếm thiết bị (Scan for devices / Go online / Connect).
• Phần mềm sẽ dò tìm biến tần trên mạng dựa trên cấu hình đã thiết lập.
• Nếu cấu hình chính xác và kết nối vật lý ổn định, phần mềm sẽ nhận diện được biến tần V20.

Bước 6. Vận hành và Cấu hình:

Sau khi kết nối thành công, bạn có thể:

• Tải (Upload) bộ tham số từ biến tần lên máy tính để sao lưu.
• Tải (Download) bộ tham số từ máy tính xuống biến tần để cài đặt hoặc phục hồi.
• Thay đổi trực tuyến (Online) các tham số.
• Giám sát các giá trị hoạt động (tần số, dòng điện, điện áp…).
• Thực hiện các chức năng điều khiển cơ bản (Chạy/Dừng).
• Chẩn đoán lỗi và xem lịch sử cảnh báo/lỗi.

4. Cách lập trình sản phẩm 6SL3210-5BE32-2UV0

A. Chuẩn bị:

• Biến tần 6SL3210-5BE32-2UV0 đã được cấp nguồn điều khiển (chưa cần cấp nguồn động lực).
• Tài liệu hướng dẫn sử dụng nhanh (Quick Guide) hoặc sách hướng dẫn chi tiết (Manual) của V20 (có thể tải từ website Siemens hoặc yêu cầu từ thanhthienphu.vn).

B. Các bước Lập trình Cơ bản:

1. Khởi động và Truy cập Menu Tham số:

• Sau khi cấp nguồn, màn hình BOP sẽ hiển thị.
• Nhấn nút M (Mode/Menu) để vào chế độ cài đặt tham số. Màn hình sẽ hiển thị một mã tham số (ví dụ: P0003).

2. Chọn Cấp độ Truy cập (User Access Level – P0003):

Để cài đặt các tham số cơ bản và nâng cao, bạn cần chọn cấp độ truy cập phù hợp.

Dùng phím mũi tên Lên/Xuống để di chuyển đến tham số P0003.

Nhấn OK.

Dùng phím mũi tên Lên/Xuống để chọn giá trị:

• 1: Standard (Chuẩn – cho các tham số cơ bản).
• 2: Extended (Mở rộng – cho nhiều tham số hơn).
• 3: Expert (Chuyên gia – truy cập tất cả tham số).
• 4: Service (Dịch vụ – yêu cầu mật khẩu).

Chọn 2 hoặc 3 để có thể cài đặt đủ các thông số cần thiết.

Nhấn OK để xác nhận.

3. Reset về Mặc định Nhà sản xuất (Factory Reset – Tùy chọn):

• Nếu bạn muốn bắt đầu cài đặt từ đầu hoặc gặp lỗi không rõ nguyên nhân, có thể reset biến tần.
• Di chuyển đến tham số P0010 (Commissioning parameter filter).
• Nhấn OK, chọn giá trị 30. Nhấn OK.
• Di chuyển đến tham số P0970 (Factory reset).
• Nhấn OK, chọn giá trị 1 (thực hiện reset) hoặc 21 (reset và giữ cài đặt mạng). Nhấn OK.
• Chờ biến tần khởi động lại. Lưu ý: Thao tác này sẽ xóa toàn bộ cài đặt hiện tại.

4. Cài đặt Thông số Động cơ (Motor Data – Quan trọng):

• Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác và bảo vệ hiệu quả. Thông tin này thường có trên nhãn (nameplate) của động cơ.
• Di chuyển đến P0100 (Motor type selection – thường để mặc định 0 hoặc 1 cho động cơ không đồng bộ).
• Di chuyển đến P0304 (Motor voltage rating – Điện áp định mức của động cơ, V). Nhấn OK, nhập giá trị từ nhãn động cơ, nhấn OK.
• Di chuyển đến P0305 (Motor current rating – Dòng điện định mức của động cơ, A). Nhấn OK, nhập giá trị, nhấn OK.
• Di chuyển đến P0307 (Motor power rating – Công suất định mức của động cơ, kW hoặc HP). Nhấn OK, nhập giá trị, nhấn OK. Đảm bảo khớp đơn vị với P0100.
• Di chuyển đến P0310 (Motor frequency rating – Tần số định mức của động cơ, Hz, thường là 50Hz hoặc 60Hz). Nhấn OK, nhập giá trị, nhấn OK.
• Di chuyển đến P0311 (Motor speed rating – Tốc độ định mức của động cơ, RPM). Nhấn OK, nhập giá trị, nhấn OK.
• Sau khi nhập xong, di chuyển đến P1900 (Motor data identification – Nhận dạng thông số động cơ). Nhấn OK, chọn 1 (Run identification at next ON command) hoặc 2 (Static identification). Nhấn OK. Việc này giúp biến tần tự động tinh chỉnh các thông số điều khiển cho phù hợp với động cơ thực tế. Lưu ý: Đảm bảo an toàn khi thực hiện P1900, động cơ có thể quay nhẹ.

5. Cài đặt Macro Ứng dụng (Application Macro – P0096):

• Biến tần V20 cung cấp các bộ tham số cài sẵn (macro) cho các ứng dụng phổ biến, giúp đơn giản hóa việc cài đặt.
• Di chuyển đến P0096. Nhấn OK.
• Chọn macro phù hợp: 1 (Bơm/Quạt), 2 (Băng tải), 3 (Máy nén), 999 (Không dùng macro)…
• Nhấn OK. Biến tần sẽ tự động thiết lập một loạt tham số liên quan.

6. Cài đặt Thông số Vận hành Cơ bản:

• Tần số Tối thiểu (Minimum Frequency – P1080): Đặt tần số thấp nhất mà biến tần hoạt động (ví dụ: 5 Hz).
• Tần số Tối đa (Maximum Frequency – P1082): Đặt tần số cao nhất mà biến tần hoạt động (ví dụ: 50 Hz hoặc 60 Hz).
• Thời gian Tăng tốc (Ramp-up Time – P1120): Thời gian để biến tần tăng tốc từ 0 Hz lên tần số tối đa (ví dụ: 10 giây).
• Thời gian Giảm tốc (Ramp-down Time – P1121): Thời gian để biến tần giảm tốc từ tần số tối đa về 0 Hz (ví dụ: 10 giây).
• Chọn Nguồn Lệnh Chạy/Dừng (Command Source – P0700): Chọn nơi nhận lệnh chạy/dừng: 1 (BOP/IOP), 2 (Terminal – qua DI), 5 (Fieldbus – qua truyền thông).
• Chọn Nguồn Đặt Tần số (Setpoint Source – P1000): Chọn nơi nhận tín hiệu đặt tần số: 1 (BOP/IOP), 2 (Analog Input), 5 (Fieldbus).

7. Lưu Tham số:

• Sau khi hoàn tất cài đặt, di chuyển đến tham số P0971.
• Nhấn OK, chọn giá trị 1 (Lưu vào bộ nhớ non-volatile). Nhấn OK.
• Màn hình sẽ hiển thị quá trình lưu. Đảm bảo không ngắt nguồn trong lúc này.

C. Ví dụ Cài đặt Nhanh cho Bơm/Quạt:

1. Reset về mặc định (P0010=30, P0970=1).
2. Nhập thông số động cơ (P0304, P0305, P0307, P0310, P0311).
3. Chọn Macro Bơm/Quạt (P0096 = 1).
4. Cài đặt nguồn lệnh và nguồn đặt tần số (P0700, P1000) theo yêu cầu (ví dụ: P0700=2 nếu điều khiển bằng nút nhấn ngoài, P1000=2 nếu đặt tốc độ bằng biến trở hoặc cảm biến áp suất 0-10V).
5. Điều chỉnh thời gian tăng/giảm tốc (P1120, P1121) nếu cần.
6. Lưu tham số (P0971=1).

5. Khắc phục một số lỗi thường gặp trên biến tần 6SL3210-5BE32-2UV0
