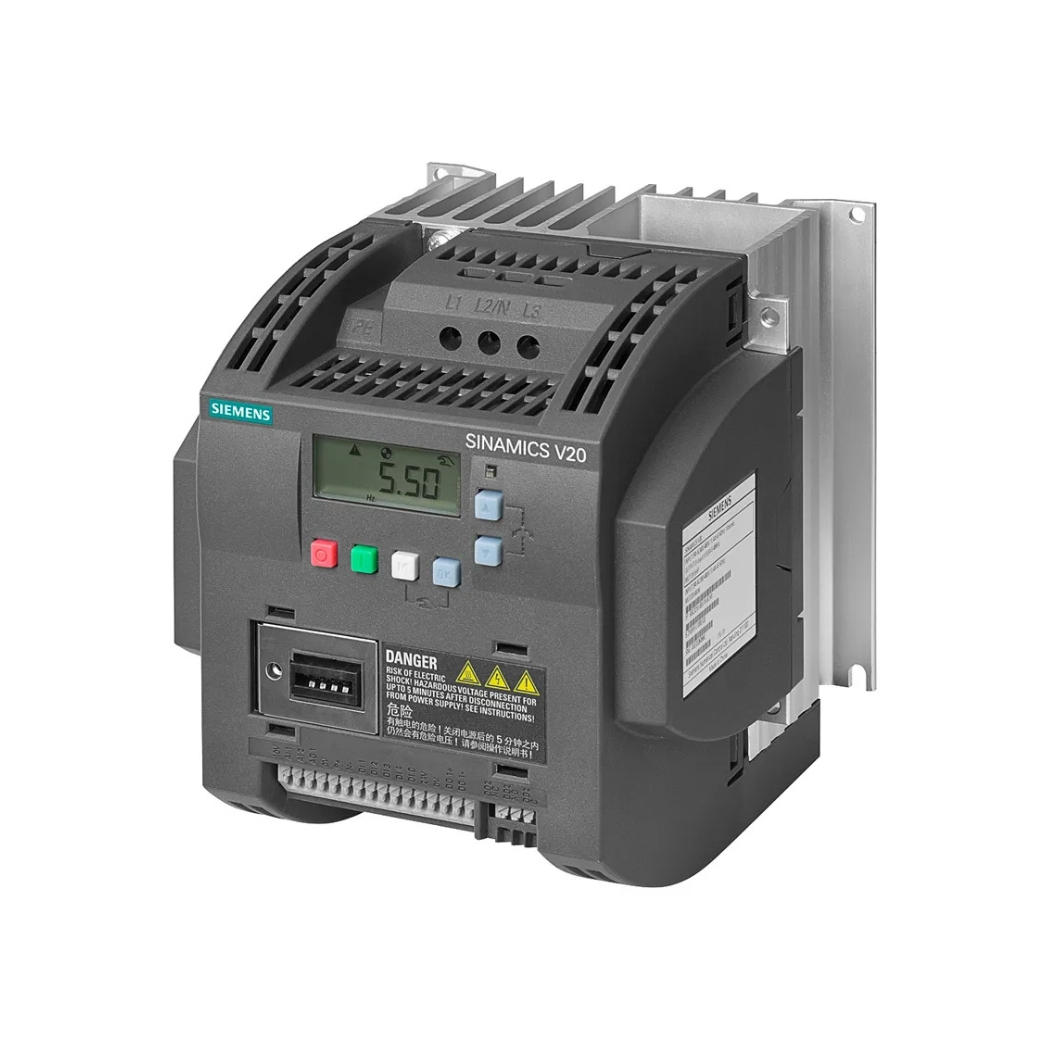

6SL3210-5BE32-2CV0 Biến tần V20 3P 22kW: một giải pháp truyền động mạnh mẽ và linh hoạt từ Siemens, đang mở ra kỷ nguyên mới cho hiệu suất và sự ổn định trong các ứng dụng công nghiệp, giúp quý vị kỹ sư và chủ doanh nghiệp kiến tạo nên những hệ thống vận hành trơn tru, tiết kiệm năng lượng vượt trội mà thanhthienphu.vn hân hạnh mang đến.

Hãy cùng chúng tôi, thanhthienphu.vn, khám phá cách bộ biến đổi tần số ưu việt này có thể nâng tầm quy trình sản xuất, giảm thiểu chi phí và đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn, mang đến sự an tâm và những thành tựu đáng tự hào, cùng với những giải pháp điều khiển động cơ tiên tiến, thúc đẩy tự động hóa và khẳng định vị thế giải pháp Siemens.

1. Cấu Tạo Tinh Xảo Của Biến Tần 6SL3210-5BE32-2CV0

• Vỏ máy chắc chắn: Được chế tạo từ vật liệu nhựa cứng cao cấp và kim loại, vỏ máy không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn, va đập nhẹ (đạt chuẩn IP20) mà còn góp phần tản nhiệt hiệu quả. Thiết kế vỏ máy cũng tối ưu cho việc lắp đặt trong tủ điện, tiết kiệm không gian quý giá.
• Khối công suất IGBT (Insulated Gate Bipolar Transistor): Đây là trái tim của biến tần, nơi thực hiện việc chuyển đổi điện áp và tần số. Siemens sử dụng các module IGBT chất lượng cao, có khả năng chịu dòng và áp lớn, đảm bảo hiệu suất chuyển đổi năng lượng cao và tổn hao thấp, góp phần tiết kiệm điện năng.
• Bộ vi xử lý và Mạch điều khiển: Bộ não của biến tần, tích hợp các thuật toán điều khiển tiên tiến như V/f và Vector không cảm biến. Nó liên tục giám sát hoạt động của động cơ và điều chỉnh tần số, điện áp ngõ ra một cách chính xác, đảm bảo động cơ vận hành êm ái và hiệu quả theo đúng yêu cầu của ứng dụng.
• Quạt tản nhiệt thông minh: Được thiết kế để hoạt động tự động khi nhiệt độ bên trong biến tần tăng cao. Quạt có lưu lượng gió lớn, giúp làm mát hiệu quả các linh kiện công suất, đảm bảo biến tần có thể hoạt động ổn định ngay cả ở nhiệt độ môi trường lên đến 60°C (có suy giảm công suất). Thiết kế quạt cũng dễ dàng tháo lắp để vệ sinh hoặc thay thế khi cần.
• Màn hình vận hành cơ bản (BOP – Basic Operator Panel): Tích hợp sẵn trên mặt trước biến tần, BOP cho phép người dùng dễ dàng cài đặt các tham số cơ bản, theo dõi trạng thái hoạt động và chẩn đoán lỗi nhanh chóng mà không cần kết nối với máy tính. Giao diện trực quan, dễ sử dụng ngay cả với người mới bắt đầu.
• Các cổng kết nối (Terminals): Bao gồm các cổng kết nối cho nguồn điện ngõ vào, động cơ ngõ ra, các tín hiệu điều khiển số (Digital Input/Output), tín hiệu tương tự (Analog Input/Output), cổng truyền thông RS485 (cho USS/Modbus RTU) và cổng kết nối điện trở hãm (nếu cần). Các cổng được bố trí khoa học, dễ dàng cho việc đấu nối dây, giảm thiểu thời gian lắp đặt. Một số phiên bản có thể hỗ trợ kết nối không cần dụng cụ (Push-in terminals), tăng thêm sự tiện lợi.
• Tích hợp bộ lọc EMC và bộ hãm: Việc tích hợp sẵn bộ lọc EMC loại C3 giúp giảm nhiễu điện từ phát ra từ biến tần, đáp ứng các tiêu chuẩn về tương thích điện từ trong môi trường công nghiệp. Bộ hãm (braking unit) tích hợp cho phép kết nối trực tiếp điện trở hãm, giúp tiêu tán năng lượng tái sinh hiệu quả khi động cơ giảm tốc hoặc dừng đột ngột, bảo vệ biến tần và hệ thống.

2. Các Tính Năng Chính Ưu Việt Của Biến Tần 6SL3210-5BE32-2CV0

Tiết kiệm Năng lượng Tối ưu:

• Chế độ ECO (ECO Mode): Tự động tối ưu hóa từ thông trong động cơ dựa trên tải thực tế. Khi động cơ chạy non tải, chế độ ECO sẽ giảm điện áp cấp cho động cơ, giúp giảm tổn hao năng lượng đáng kể. Theo Siemens, chế độ này có thể giúp tiết kiệm thêm đến 5% năng lượng so với điều khiển V/f thông thường trong các ứng dụng tải biến thiên như bơm và quạt.
• Chế độ Ngủ đông (Hibernation Mode): Khi nhu cầu vận hành giảm xuống dưới một ngưỡng cài đặt (ví dụ: bơm nước đạt đủ áp suất), biến tần sẽ tự động dừng động cơ và chuyển sang trạng thái tiêu thụ năng lượng cực thấp. Khi có tín hiệu yêu cầu hoạt động trở lại, biến tần sẽ khởi động lại động cơ một cách nhanh chóng. Tính năng này đặc biệt hữu ích trong các ứng dụng hoạt động không liên tục, giúp tiết kiệm chi phí điện năng hiệu quả.
• Hiển thị Năng lượng Tiêu thụ: Biến tần có khả năng đo lường và hiển thị năng lượng tiêu thụ (kWh) trực tiếp trên màn hình BOP hoặc qua phần mềm, giúp người dùng dễ dàng theo dõi và đánh giá hiệu quả tiết kiệm năng lượng.

Dễ dàng Lắp đặt, Cài đặt và Vận hành:

• Thiết kế Nhỏ gọn, Lắp đặt Linh hoạt: Kích thước tối ưu cho phép lắp đặt sát nhau (side-by-side) trong tủ điện, tiết kiệm không gian. Có thể lắp đặt trên tường hoặc thanh DIN (với các kích thước khung nhỏ hơn).
• Tham số hóa Nhanh (Quick Commissioning): Sử dụng các macro ứng dụng cài đặt sẵn (bơm, quạt, băng tải, máy nén…) giúp việc cài đặt ban đầu trở nên cực kỳ nhanh chóng và đơn giản chỉ với vài bước lựa chọn trên BOP.
• Giao diện Vận hành Thân thiện: Màn hình BOP tích hợp hiển thị rõ ràng các thông số, mã lỗi. Cấu trúc menu logic, dễ hiểu. Có thể sao chép tham số giữa các biến tần cùng loại bằng BOP hoặc thẻ nhớ SD/MMC (qua module tùy chọn).
• Kết nối Không cần Công cụ (Tùy chọn): Một số phiên bản hỗ trợ cổng kết nối dạng push-in, giúp việc đấu dây nhanh hơn và chắc chắn hơn mà không cần dùng tuốc-nơ-vít.

Độ Tin cậy và Bền bỉ Vượt trội:

• Dải Điện áp Hoạt động Rộng: Hoạt động ổn định ngay cả khi điện áp lưới dao động trong khoảng 380V -15% đến 480V +10%, phù hợp với điều kiện lưới điện không ổn định tại nhiều khu vực ở Việt Nam.
• Thiết kế Tản nhiệt Hiệu quả: Quạt làm mát và hệ thống tản nhiệt được tối ưu hóa giúp biến tần hoạt động bền bỉ ở nhiệt độ môi trường cao (lên đến 60°C). Lớp phủ bảo vệ bo mạch (Coated PCB) tăng cường khả năng chống ẩm và bụi bẩn.
• Chức năng Keep Running: Cho phép biến tần duy trì hoạt động trong trường hợp mất điện thoáng qua hoặc sụt áp ngắn hạn bằng cách sử dụng năng lượng tái sinh từ động cơ, tránh dừng máy đột ngột, đảm bảo tính liên tục của quá trình sản xuất.
• Bảo vệ Toàn diện: Tích hợp đầy đủ các chức năng bảo vệ cho biến tần và động cơ: quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua PTC/KTY), chạm đất, mất pha ngõ vào/ngõ ra, kẹt rotor…

Linh hoạt trong Ứng dụng và Kết nối:

• Đa dạng Phương pháp Điều khiển: Hỗ trợ cả điều khiển V/f (tối ưu cho bơm, quạt) và điều khiển Vector không cảm biến (cho các ứng dụng đòi hỏi mô-men ổn định ở tốc độ thấp).
• Tích hợp Chức năng PLC Cơ bản: Có khả năng thực hiện các tác vụ logic đơn giản thông qua các khối chức năng tự do kết nối (Free Function Blocks – FFB), giảm thiểu nhu cầu sử dụng PLC bên ngoài cho các ứng dụng nhỏ.
• Truyền thông Mạng Tích hợp: Cổng RS485 hỗ trợ giao thức USS và Modbus RTU, cho phép kết nối dễ dàng với các hệ thống điều khiển PLC, HMI, SCADA của Siemens hoặc các hãng khác.
• Hỗ trợ Động cơ Đa dạng: Có thể điều khiển động cơ không đồng bộ 3 pha tiêu chuẩn.

3. Hướng Dẫn Kết Nối Biến Tần 6SL3210-5BE32-2CV0 Với Phần Mềm

Bước 1: Chuẩn bị những người bạn đồng hành cần thiết.

• Biến tần 6SL3210-5BE32-2CV0: Ngôi sao của chúng ta, đảm bảo đã được cấp nguồn và sẵn sàng cho cuộc trò chuyện.
• Máy tính cá nhân (PC/Laptop): Người bạn đồng hành quen thuộc, ưu tiên sử dụng hệ điều hành Windows (Windows 7, 8, 10, 11) để có sự tương thích tốt nhất.
• Cáp chuyển đổi USB sang RS485: Sợi dây kết nối diệu kỳ. Hãy đảm bảo rằng bạn đã cài đặt trình điều khiển (driver) cho cáp này trên máy tính. Những người bạn cáp sử dụng chip FTDI hoặc CH340 thường rất hòa đồng và tương thích.
• Phần mềm SINAMICS V-ASSISTANT: Người trợ lý thông thái. Hãy tải phiên bản mới nhất từ ngôi nhà chính thức của Siemens (hoàn toàn miễn phí). Sau đó, mời người trợ lý này vào máy tính của bạn bằng cách cài đặt. Bạn có thể tìm thấy đường dẫn tải về bằng cách tìm kiếm “SINAMICS V-ASSISTANT download” trên trang Siemens Support, một kho tàng tri thức quý giá.

Bước 2: Kết nối vật lý – Những cái bắt tay đầu tiên.

• Tìm cổng RS485 trên biến tần: Trên biến tần V20, cổng RS485 thường mang những ký hiệu thân quen A (hoặc P+) và B (hoặc N-). Hãy tham khảo cuốn cẩm nang kỹ thuật của biến tần để tìm đúng vị trí và những ký hiệu này.
• Nối dây cáp chuyển đổi: Hãy kết nối chân A (P+) của cáp chuyển đổi RS485 với terminal A (P+) trên biến tần. Tương tự, kết nối chân B (N-) của cáp chuyển đổi với terminal B (N-) trên biến tần. Hãy chắc chắn rằng những cái bắt tay này thật chặt chẽ và đúng vị trí.
• Kết nối cáp USB: Cắm đầu USB của cáp chuyển đổi vào một cổng USB còn trống trên máy tính. Hệ điều hành sẽ vui vẻ nhận diện người bạn mới này (nếu trình điều khiển đã được cài đặt).

Bước 3: Cấu hình thông số truyền thông trên biến tần (nếu cần một cuộc trò chuyện đặc biệt).

Thông thường, những cài đặt truyền thông mặc định của V20 đã đủ để V-ASSISTANT hiểu. Tuy nhiên, bạn nên kiểm tra lại để chắc chắn:

• P2010 (Tốc độ Baud USS/Modbus): Thường ở mức 9.6 kbps (giá trị 6).
• P2011 (Địa chỉ biến tần): Thường là 1.
• P2014 (Giao thức truyền thông): Đảm bảo được đặt cho Modbus RTU (thường là giá trị 2 nếu bạn muốn dùng Modbus).

Bạn có thể nhẹ nhàng thay đổi các thông số này trực tiếp trên BOP của biến tần nếu cần điều chỉnh.

Bước 4: Khởi động SINAMICS V-ASSISTANT và thiết lập cuộc hẹn.

Mời V-ASSISTANT: Nhấp đúp vào biểu tượng SINAMICS V-ASSISTANT trên màn hình hoặc trong menu Start.

Tạo dự án mới hoặc mở lại kỷ niệm cũ: Nếu đây là lần gặp gỡ đầu tiên, bạn có thể tạo một dự án mới.

Thiết lập kết nối:

• Trong giao diện chính của V-ASSISTANT, tìm đến mục thiết lập kết nối (thường là một biểu tượng duyên dáng hoặc trong menu “Communication”).
• Chọn cổng COM tương ứng với cáp USB-RS485 của bạn. Bạn có thể tìm thấy người bạn cổng COM này trong Device Manager của Windows (Mục “Ports (COM & LPT)”).
• Thiết lập các thông số truyền thông (Baud rate, Parity, Data bits, Stop bits) sao cho hòa hợp với cài đặt trên biến tần (ví dụ: 9600 bps, 8 data bits, no parity, 1 stop bit là một giai điệu phổ biến).
• Nhập địa chỉ Modbus của biến tần (ví dụ: 1).
• Nhấn nút “Connect” hoặc “Online” để bắt đầu cuộc trò chuyện.

Bước 5: Cùng V-ASSISTANT khám phá thế giới biến tần.

• Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái “Online” rạng rỡ, và bạn có thể bắt đầu hành trình khám phá.
• Lắng nghe biến tần: Phần mềm cho phép bạn tải toàn bộ những tâm tư (thông số) hiện tại từ biến tần lên máy tính.
• Trò chuyện và cài đặt: Bạn có thể dễ dàng thay đổi các thông số, nhóm chúng lại theo từng chủ đề chức năng, với những lời giải thích chi tiết như một người bạn tâm giao.
• Quan sát nhịp đập: Theo dõi những giá trị thực tế như tần số, dòng điện, điện áp, trạng thái I/O, như đang xem một bộ phim sống động.
• Chẩn đoán những ưu tư: Đọc lại lịch sử những lần “ốm vặt” (lỗi), những lời nhắc nhở (cảnh báo).
• Lưu giữ kỷ niệm và phục hồi: Lưu trữ những cấu hình quý giá của biến tần thành file trên máy tính và dễ dàng mời chúng trở lại khi cần.
• Sử dụng những người dẫn đường thông thái (wizard): V-ASSISTANT cung cấp những trình hướng dẫn (wizard) cho các cài đặt cơ bản như giới thiệu động cơ, chuẩn bị cho các ứng dụng (bơm, quạt).

4. Hướng Dẫn Lập Trình Biến Tần 6SL3210-5BE32-2CV0

A. Các phương pháp Lập trình:

• Sử dụng BOP tích hợp: Phù hợp cho cài đặt cơ bản và nhanh chóng. Sử dụng các nút bấm lên/xuống/trái/phải và OK để di chuyển giữa các tham số và thay đổi giá trị.
• Sử dụng Phần mềm STARTER/TIA Portal: Cung cấp giao diện đồ họa trực quan, dễ dàng quản lý hàng trăm tham số, sao lưu/phục hồi cấu hình, giám sát online, vẽ đồ thị hoạt động… Đây là phương pháp được khuyến nghị cho các cài đặt phức tạp và tối ưu hóa chuyên sâu.
• Sử dụng Module Thẻ nhớ SD/MMC (Tùy chọn): Cho phép sao chép nhanh bộ tham số từ biến tần này sang biến tần khác hoặc lưu trữ dự phòng.

B. Quy trình Lập trình Cơ bản (Quick Commissioning):

Đây là các bước tối thiểu cần thực hiện để biến tần có thể chạy được với động cơ:

Bước 1. Reset về cài đặt gốc (Factory Reset – P0010 = 30, P0970 = 1): Thực hiện nếu muốn xóa hết cài đặt cũ. Thận trọng: thao tác này xóa toàn bộ cài đặt người dùng.

Bước 2. Chọn Macro Ứng dụng (P0010 = 0, sau đó vào P0003=3 để chọn User level Expert, rồi vào P0010=1 để vào Quick Commissioning):

1. Nhập Thông số Động cơ: Đây là bước quan trọng nhất. Nhập chính xác các thông số từ nhãn động cơ vào các tham số tương ứng:

• P0304: Điện áp định mức động cơ (V)
• P0305: Dòng điện định mức động cơ (A)
• P0307: Công suất định mức động cơ (kW hoặc HP – chọn đơn vị ở P0100)
• P0308: Hệ số công suất định mức động cơ (cos φ)
• P0310: Tần số định mức động cơ (Hz)
• P0311: Tốc độ định mức động cơ (RPM)

2. Chọn Ứng dụng (P0100): Chọn loại tải (ví dụ: bơm/quạt tải nhẹ, băng tải tải nặng). Biến tần sẽ tự động tối ưu một số tham số cơ bản dựa trên lựa chọn này.

3. Chọn Macro Kết nối (Pxxxx – tùy ứng dụng): Xác định cách thức điều khiển (ví dụ: điều khiển qua terminal, qua Modbus…).

4. Cài đặt Tham số Chính:

• P1000: Chọn nguồn đặt tần số (ví dụ: 2 = Analog Input 1, 3 = Fixed frequency, 6 = Modbus).
• P0700: Chọn nguồn lệnh Chạy/Dừng (ví dụ: 2 = Terminal DI1).
• P1120: Thời gian tăng tốc (s).
• P1121: Thời gian giảm tốc (s).
• P1080: Tần số tối thiểu (Hz).
• P1082: Tần số tối đa (Hz).

Bước 3. Nhận dạng Động cơ (Motor Identification – P1900): Sau khi nhập thông số động cơ, nên thực hiện chức năng nhận dạng động cơ (chọn P1900 = 1 hoặc 2). Biến tần sẽ tự động đo lường các thông số nội tại của động cơ để tối ưu hóa thuật toán điều khiển. Yêu cầu động cơ phải được kết nối và sẵn sàng quay (nếu chọn P1900=2).

Bước 4. Lưu Tham số (P0971 = 1): Sau khi hoàn tất cài đặt, cần lưu lại vào bộ nhớ non-volatile của biến tần.

C. Ví dụ Lập trình cho Ứng dụng phổ biến:

Điều khiển Bơm/Quạt bằng cảm biến áp suất 4-20mA:

• Kết nối cảm biến vào AI1.
• P0756[0] = 2 (Chọn AI1 là loại tín hiệu dòng điện).
• P0757[0] = 4 (Giá trị mA tương ứng 0% – 4mA).
• P0758[0] = 0 (Giá trị % tương ứng 4mA).
• P0759[0] = 20 (Giá trị mA tương ứng 100% – 20mA).
• P0760[0] = 100 (Giá trị % tương ứng 20mA).
• P1000 = 2 (Chọn AI1 làm nguồn đặt tần số).
• Cài đặt bộ điều khiển PID tích hợp (P2200 – P2294) để duy trì áp suất ổn định.

Điều khiển Băng tải chạy/dừng bằng nút nhấn, tốc độ cố định:

• Kết nối nút Chạy vào DI1, nút Dừng vào DI2.
• P0700 = 2 (Điều khiển qua Terminal).
• P0701 = 1 (DI1 chức năng ON/OFF1 – Chạy/Dừng).
• P0702 = ? (Cấu hình DI2 nếu cần, ví dụ chạy nghịch).
• P1000 = 3 (Chọn Tốc độ cố định làm nguồn đặt tần số).
• Cài đặt giá trị tần số mong muốn vào các tham số tốc độ cố định (ví dụ: P1001, P1002…).

D. Tối ưu hóa:

• Chọn chế độ điều khiển phù hợp (P1300): V/f cho bơm quạt, Vector (P1300=20 hoặc 21) cho ứng dụng cần mô-men tốt ở tốc độ thấp.
• Tinh chỉnh thời gian tăng/giảm tốc (P1120, P1121): Đảm bảo khởi động/dừng êm ái, tránh sốc cơ khí và quá dòng. Sử dụng chức năng làm tròn góc (Rounding – P1130, P1131) để chuyển tiếp mượt mà hơn.
• Kích hoạt chế độ ECO (P1310): Nếu ứng dụng cho phép (tải nhẹ hoặc biến thiên).
• Sử dụng chức năng Bù trượt (Slip Compensation – P1335): Để duy trì tốc độ ổn định hơn khi tải thay đổi (trong chế độ V/f).
• Cài đặt các chức năng bảo vệ (P0640, P2100…): Đặt giới hạn dòng, ngưỡng bảo vệ quá nhiệt phù hợp với động cơ và ứng dụng.

5. Khắc Phục Nhanh Chóng Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3210-5BE32-2CV0
