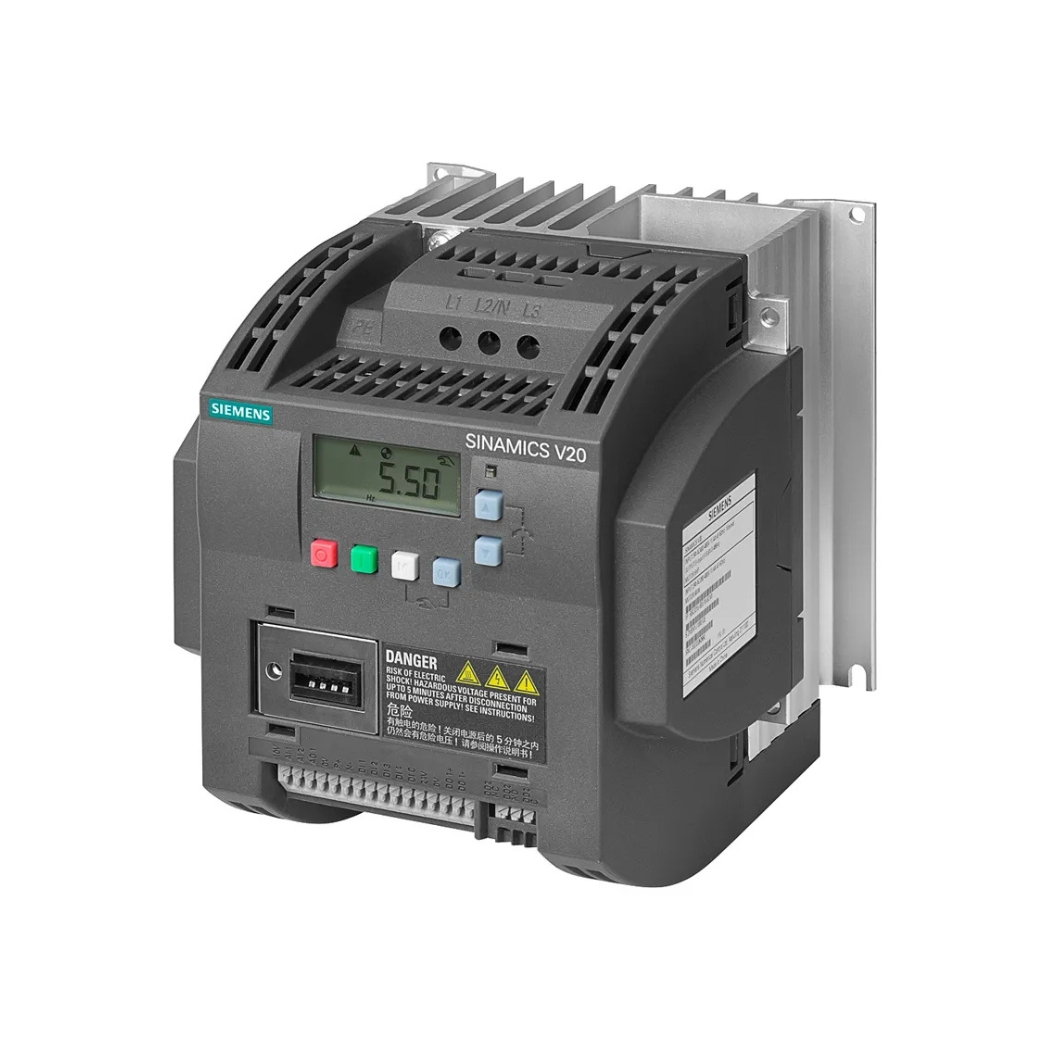

6SL3210-5BE31-5CV0 – Biến tần V20 3P 15kW Siemens

Download tài liệu biến tần V20

➢ Sinamics V20 Catalogue

6SL3210-5BE31-5CV0 Biến tần V20 3P 15kW chính là trái tim mạnh mẽ, đáng tin cậy cho hệ thống điều khiển động cơ 3 pha 15kW của bạn, một giải pháp công nghệ tiên tiến từ Siemens giúp tối ưu hóa hiệu suất và giảm thiểu chi phí năng lượng đáng kể, được phân phối chính hãng bởi thanhthienphu.vn.

Hãy cùng chúng tôi khám phá cách bộ biến đổi tần số V20 15kW này mang đến sự linh hoạt, bền bỉ và hiệu quả vượt trội, giải quyết triệt để những thách thức về vận hành và bảo trì mà các kỹ sư điện, quản lý kỹ thuật đang đối mặt hàng ngày, đồng thời mở ra kỷ nguyên mới cho tự động hóa công nghiệp.

1. Cấu tạo sản phẩm 6SL3210-5BE31-5CV0

• Vỏ máy (Enclosure): Được làm từ vật liệu nhựa công nghiệp cao cấp, có độ bền cơ học cao, chịu va đập tốt và chống cháy. Thiết kế vỏ đạt cấp bảo vệ IP20, ngăn chặn sự xâm nhập của vật rắn có kích thước lớn hơn 12.5mm và bảo vệ người dùng khỏi tiếp xúc với các bộ phận mang điện nguy hiểm bên trong. Màu sắc và kiểu dáng công nghiệp hiện đại, phù hợp với không gian tủ điện.
• Khối mạch lực (Power Module): Bao gồm cầu chỉnh lưu (Rectifier) để chuyển đổi AC thành DC, tụ điện một chiều (DC Link Capacitors) để làm phẳng điện áp DC, và khối nghịch lưu IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha với tần số và biên độ thay đổi cung cấp cho động cơ. Siemens sử dụng các linh kiện công suất chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và khả năng chịu tải tốt.
• Khối mạch điều khiển (Control Module): Là bộ não của biến tần, chứa vi xử lý (Microprocessor) mạnh mẽ, bộ nhớ, các mạch giao tiếp (Inputs/Outputs, RS485), và các mạch logic xử lý tín hiệu. Mạch điều khiển thực hiện các thuật toán điều khiển phức tạp như V/f hay SLVC, giám sát hoạt động của biến tần, xử lý tín hiệu từ người dùng và các thiết bị ngoại vi, đồng thời thực hiện các chức năng bảo vệ.
• Hệ thống tản nhiệt (Cooling System): Với công suất 15kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng. Biến tần 6SL3210-5BE31-5CV0 sử dụng kết hợp giữa tấm tản nhiệt nhôm (Heatsink) kích thước lớn và quạt làm mát tốc độ cao (Cooling Fan). Quạt thường được điều khiển tự động dựa trên nhiệt độ của biến tần, giúp tối ưu hiệu quả làm mát và giảm tiếng ồn, đồng thời kéo dài tuổi thọ của quạt. Thiết kế luồng khí thông minh đảm bảo làm mát đồng đều cho cả khối công suất và khối điều khiển.
• Cầu đấu nối (Terminals): Các cầu đấu nối ngõ vào nguồn, ngõ ra động cơ, và các ngõ vào/ra điều khiển (I/O) được bố trí rõ ràng, khoa học, dễ dàng cho việc đấu dây. Các vít siết cáp chắc chắn, đảm bảo kết nối điện an toàn và tin cậy. Sơ đồ đấu nối thường được in ngay trên thân biến tần hoặc trong tài liệu đi kèm, giúp kỹ thuật viên thao tác nhanh chóng và chính xác.
• Vị trí lắp màn hình BOP (Optional): Biến tần có vị trí chờ để gắn thêm màn hình vận hành cơ bản (BOP) hoặc giao diện BOP, cho phép người dùng cài đặt tham số, giám sát trạng thái và chẩn đoán lỗi trực tiếp tại biến tần một cách thuận tiện.

2. Các tính năng chính của sản phẩm 6SL3210-5BE31-5CV0

• Chế độ ECO Mode Tối Ưu Năng Lượng: Tính năng này tự động điều chỉnh từ thông động cơ dựa trên tải thực tế. Trong các ứng dụng tải nhẹ hoặc thay đổi như bơm, quạt, chế độ ECO giúp giảm tổn thất năng lượng trong động cơ một cách đáng kể, có thể tiết kiệm đến 10-15% điện năng tiêu thụ so với chế độ V/f thông thường. Đây là giải pháp trực tiếp giúp giảm chi phí vận hành hàng tháng, một yếu tố quan trọng đối với các chủ doanh nghiệp và quản lý kỹ thuật.
• Chức năng Keep Running (Vượt Sụt Áp Ngắn): Mất điện thoáng qua hoặc sụt áp ngắn là vấn đề thường gặp trong lưới điện công nghiệp Việt Nam, gây dừng máy đột ngột, ảnh hưởng sản xuất. Biến tần V20 với chức năng Keep Running có khả năng sử dụng năng lượng tái sinh từ động cơ đang quay để duy trì hoạt động của mạch điều khiển trong thời gian sụt áp ngắn (vài trăm mili giây đến vài giây, tùy thuộc quán tính tải), giúp hệ thống vượt qua sự cố mà không bị dừng, đảm bảo tính liên tục của quy trình sản xuất.
• Chức năng Ngủ Đông Thông Minh (Hibernation Mode): Trong các ứng dụng bơm duy trì áp suất hoặc quạt thông gió theo nhu cầu, khi nhu cầu sử dụng thấp (ví dụ, áp suất đạt ngưỡng hoặc không cần thông gió), biến tần sẽ tự động đưa động cơ vào trạng thái ngủ đông (dừng hoạt động) và chỉ khởi động lại khi có yêu cầu. Tính năng này giúp tiết kiệm năng lượng tối đa trong thời gian không tải, giảm hao mòn cơ khí và kéo dài tuổi thọ hệ thống.
• Tích hợp Sẵn Giao Thức Modbus RTU: Việc tích hợp sẵn cổng RS485 hỗ trợ giao thức Modbus RTU, một chuẩn truyền thông công nghiệp phổ biến, giúp biến tần V20 dễ dàng kết nối vào hệ thống điều khiển và giám sát lớn hơn như PLC, HMI, SCADA. Điều này cho phép giám sát tập trung, thu thập dữ liệu vận hành, điều khiển từ xa và tích hợp liền mạch vào các giải pháp tự động hóa nhà máy, đáp ứng nhu cầu của các kỹ sư tự động hóa.
• Giao Diện BOP Tích Hợp Thân Thiện: Bảng điều khiển cơ bản (BOP) tích hợp sẵn trên mặt biến tần cho phép cài đặt tham số, sao chép tham số giữa các biến tần (parameter cloning), giám sát trạng thái và chẩn đoán lỗi cơ bản một cách nhanh chóng và dễ dàng ngay tại chỗ, không cần máy tính hay phần mềm chuyên dụng cho các thao tác cơ bản. Điều này đặc biệt hữu ích cho các kỹ thuật viên bảo trì và vận hành.
• Chức năng Bảo Vệ Toàn Diện: Biến tần V20 15kW cung cấp đầy đủ các chức năng bảo vệ thiết yếu cho cả biến tần và động cơ, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc tính toán I2t), bảo vệ chạm đất, mất pha đầu vào/đầu ra. Các tính năng này giúp ngăn ngừa hư hỏng thiết bị, đảm bảo an toàn vận hành và giảm thiểu thời gian dừng máy không mong muốn.
• Khả Năng Vận Hành Ở Nhiệt Độ Cao: Thiết bị được thiết kế để hoạt động ổn định ở nhiệt độ môi trường lên đến 60°C (có giảm công suất khi hoạt động trên 40°C), phù hợp với điều kiện khí hậu nóng ẩm tại Việt Nam và các môi trường công nghiệp khắc nghiệt.
• Thiết Kế Nhỏ Gọn, Lắp Đặt Linh Hoạt: Với kích thước tối ưu (Size FSD), biến tần 6SL3210-5BE31-5CV0 tiết kiệm không gian quý giá trong tủ điện. Nó hỗ trợ cả kiểu lắp đặt sát nhau (side-by-side) mà không cần khoảng trống lớn, giúp tối ưu hóa bố trí tủ điện.

3. Hướng dẫn kết nối sản phẩm 6SL3210-5BE31-5CV0 với phần mềm máy tính

1. Chuẩn bị phần cứng:

• Máy tính cá nhân (PC/Laptop) chạy hệ điều hành Windows.
• Biến tần V20 6SL3210-5BE31-5CV0.
• Bộ chuyển đổi tín hiệu USB sang RS485 (USB-to-RS485 Converter). Đảm bảo bộ chuyển đổi tương thích và đã cài đặt driver đúng cách trên máy tính.
• Cáp nối RS485 (thường là cáp xoắn đôi có chống nhiễu).

2. Kết nối vật lý:

• Ngắt nguồn điện: Đảm bảo biến tần đã được ngắt nguồn hoàn toàn trước khi thực hiện bất kỳ kết nối nào.
• Kết nối cáp RS485: Nối các chân tương ứng của bộ chuyển đổi USB-RS485 với các chân giao tiếp RS485 trên biến tần V20 (thường là chân P+ và N- hoặc tương tự, tham khảo tài liệu kỹ thuật của biến tần và bộ chuyển đổi). Đảm bảo kết nối đúng cực.
• Kết nối bộ chuyển đổi với máy tính: Cắm đầu USB của bộ chuyển đổi vào cổng USB trên máy tính. Hệ điều hành sẽ nhận diện thiết bị (có thể cần cài đặt driver nếu là lần đầu sử dụng). Ghi lại số cổng COM ảo được gán cho bộ chuyển đổi (ví dụ: COM3, COM4…).

3. Cài đặt và sử dụng phần mềm:

Tải và cài đặt phần mềm: Siemens cung cấp công cụ SINAMICS V-ASSISTANT, một phần mềm miễn phí, dễ sử dụng được thiết kế đặc biệt cho dòng V20. Bạn có thể tải về từ trang web hỗ trợ của Siemens Industry Online Support (SIOS).

Cấu hình kết nối trong phần mềm: Khởi chạy V-ASSISTANT. Trong phần cài đặt kết nối (Connection Settings), chọn đúng cổng COM tương ứng với bộ chuyển đổi USB-RS485 đã ghi lại ở bước 2. Cấu hình các thông số giao tiếp khác như tốc độ baud (Baud Rate), Parity… phải khớp với cài đặt trên biến tần (tham số P2010 đến P2014). Thông thường, cài đặt mặc định của V20 cho Modbus RTU là: Địa chỉ 1, Tốc độ Baud 9600, Parity None, Stop Bits 1.

Thiết lập kết nối: Nhấn nút kết nối (Connect) trong phần mềm. Nếu mọi thứ được cấu hình đúng, V-ASSISTANT sẽ thiết lập kết nối với biến tần.

Sử dụng các chức năng: Sau khi kết nối thành công, bạn có thể:

• Đọc/Ghi tham số: Xem toàn bộ danh sách tham số, thay đổi giá trị, lưu cấu hình vào file hoặc tải cấu hình từ file lên biến tần. Giao diện đồ họa giúp việc tìm kiếm và chỉnh sửa tham số dễ dàng hơn nhiều so với dùng BOP.
• Giám sát (Monitoring): Theo dõi các giá trị vận hành theo thời gian thực như tần số ngõ ra, dòng điện, điện áp DC link, trạng thái I/O… dưới dạng số hoặc đồ thị.
• Chẩn đoán (Diagnostics): Đọc lịch sử lỗi và cảnh báo, xem thông tin chi tiết về lỗi giúp xác định nguyên nhân nhanh chóng.
• Điều khiển cơ bản (Control Panel): Chạy/dừng động cơ, thay đổi tốc độ đặt trực tiếp từ phần mềm (chủ yếu dùng cho mục đích kiểm tra, chạy thử).
• Sao lưu/Phục hồi: Lưu trữ toàn bộ cấu hình biến tần thành file trên máy tính và phục hồi lại khi cần.

4. Cách lập trình sản phẩm 6SL3210-5BE31-5CV0

Bước 1: Reset về cài đặt gốc (Factory Reset – Tùy chọn nhưng khuyến nghị cho lần cài đầu)

• Để đảm bảo không còn các cài đặt cũ ảnh hưởng, bạn nên reset biến tần về mặc định.
• Truy cập tham số P0010 (Commissioning parameter filter).
• Đặt P0010 = 30 (Factory reset).
• Truy cập tham số P0970 (Factory reset).
• Đặt P0970 = 1 (hoặc 21 tùy phiên bản firmware, xem tài liệu) và nhấn nút OK/P trên BOP. Biến tần sẽ thực hiện reset.
• Sau khi reset, đặt lại P0010 = 0.

Bước 2: Cài đặt Macro ứng dụng (Quick Commissioning)

Đây là cách nhanh nhất để cấu hình cơ bản.

Truy cập tham số P0010 = 1 (Quick commissioning).

Truy cập tham số P0100 (Europe [kW] / North America [hp]): Chọn 0 cho kW (phù hợp với Việt Nam).

Truy cập tham số P0003 (User access level): Đặt là 3 (Expert) để truy cập đầy đủ tham số.

Truy cập tham số P0004 (Parameter filter): Đặt là 0 để hiển thị tất cả tham số.

Chọn Macro ứng dụng (P0096): Dựa vào ứng dụng thực tế, chọn giá trị phù hợp, ví dụ:

• Cn000: Standard I/O with setpoint via analog input (Mặc định)
• Cn001: BOP control (Điều khiển qua màn hình BOP)
• Cn002: Fixed Speeds (Chạy cấp tốc độ cố định)
• Cn003: Simple Pump/Fan (Bơm/Quạt đơn giản)
• Cn010: Modbus control (Điều khiển qua Modbus)
• Cn011: Pump control with PID (Điều khiển bơm có PID)
• … (Tham khảo tài liệu để biết chi tiết các Macro khác)

Sau khi chọn Macro, biến tần sẽ tự động cấu hình các tham số I/O và chức năng liên quan.

Bước 3: Nhập thông số động cơ (Motor Data)

• Đây là bước CỰC KỲ QUAN TRỌNG để biến tần điều khiển động cơ chính xác và bảo vệ động cơ hiệu quả. Các thông số này thường có trên nhãn (nameplate) của động cơ.
• Truy cập tham số P0304 (Motor voltage rating): Nhập điện áp định mức của động cơ (V). Ví dụ: 380.
• Truy cập tham số P0305 (Motor current rating): Nhập dòng điện định mức của động cơ (A). Ví dụ: 29.5 (cho động cơ 15kW/380V thông thường).
• Truy cập tham số P0307 (Motor power rating): Nhập công suất định mức của động cơ (kW). Ví dụ: 15.00.
• Truy cập tham số P0310 (Motor frequency rating): Nhập tần số định mức của động cơ (Hz). Ví dụ: 50.
• Truy cập tham số P0311 (Motor speed rating): Nhập tốc độ định mức của động cơ (RPM). Ví dụ: 1470.
• Truy cập tham số P0640 (Motor overload factor %): Thường để mặc định 150% (cho phép quá tải 1.5 lần dòng định mức), có thể điều chỉnh nếu cần.

Bước 4: Cài đặt các giới hạn và thời gian tăng/giảm tốc

• Truy cập tham số P1080 (Min. frequency): Tần số hoạt động tối thiểu (Hz). Ví dụ: 5.
• Truy cập tham số P1082 (Max. frequency): Tần số hoạt động tối đa (Hz). Ví dụ: 50.
• Truy cập tham số P1120 (Ramp-up time): Thời gian tăng tốc từ 0 Hz đến tần số tối đa (giây). Điều chỉnh phù hợp để tránh sốc cơ khí hoặc sụt áp. Ví dụ: 10.00.
• Truy cập tham số P1121 (Ramp-down time): Thời gian giảm tốc từ tần số tối đa về 0 Hz (giây). Điều chỉnh phù hợp để tránh quá áp DC link do năng lượng tái sinh. Ví dụ: 10.00.

Bước 5: Chọn phương pháp điều khiển (Control Mode – nếu không dùng Macro)

Truy cập tham số P1300 (Control mode):

• 0: V/f control with linear characteristic (Điều khiển V/f tuyến tính)
• 2: V/f control with parabolic characteristic (V/f bình phương – cho bơm/quạt)
• 3: V/f control with programmable characteristic (V/f đa điểm)
• 20: Sensorless vector control (SLVC – điều khiển vector không cảm biến)

Chọn chế độ phù hợp nhất với ứng dụng của bạn. SLVC (P1300=20) thường cho hiệu suất tốt hơn nhưng yêu cầu nhập chính xác thông số động cơ và có thể cần thực hiện Motor Identification Run (P1910).

Bước 6: Cấu hình ngõ vào/ra (I/O Configuration – nếu không dùng Macro hoặc muốn tùy chỉnh)

Nguồn lệnh chạy/dừng (Command Source): Tham số P0700. Ví dụ:

• 1: BOP (nút Run/Stop trên màn hình)
• 2: Terminal (lệnh từ ngõ vào số DI)
• 5: Modbus

Nguồn đặt tần số (Setpoint Source): Tham số P1000. Ví dụ:

• 1: BOP (cài đặt tần số qua BOP)
• 2: Analog Input 1 (tín hiệu 0-10V hoặc 4-20mA)
• 3: Fixed frequency (tần số cố định cài trong P1001-P1007)
• 5: Modbus

Cấu hình chức năng cho DI/DO/AI/AO: Sử dụng các nhóm tham số P0701-P0704 (cho DI), P0731 (cho DO), P0756-P0760 (cho AI), P0771 (cho AO) để gán chức năng cụ thể (ví dụ: DI1 làm lệnh chạy thuận, DI2 làm lệnh dừng khẩn, AO1 xuất tần số thực tế…).

Bước 7: Tối ưu hóa và Chạy nhận dạng động cơ (Motor ID Run – nếu dùng SLVC)

• Nếu chọn P1300 = 20 (SLVC), bạn nên thực hiện chạy nhận dạng động cơ để biến tần tối ưu hóa các tham số điều khiển.
• Truy cập tham số P1910 (Motor data identification select).
• Chọn giá trị phù hợp (ví dụ: 1 cho nhận dạng khi đứng yên, 3 cho nhận dạng khi quay).
• Cấp lệnh chạy cho biến tần (ví dụ qua DI hoặc BOP). Biến tần sẽ tự động thực hiện quá trình nhận dạng trong vài giây đến vài phút. Đảm bảo động cơ có thể quay tự do nếu chọn chế độ nhận dạng khi quay.
• Sau khi hoàn tất (hiển thị A541), biến tần đã sẵn sàng hoạt động ở chế độ SLVC.

Bước 8: Lưu tham số

Sau khi hoàn tất cài đặt, truy cập tham số P0971 và đặt bằng 1 để lưu vĩnh viễn các thay đổi vào bộ nhớ EEPROM. Hoặc đơn giản hơn, bạn có thể đợi vài giây, biến tần thường có chế độ tự động lưu.

5. Khắc phục một số lỗi thường gặp trên Biến tần V20 6SL3210-5BE31-5CV0

6. Nâng tầm hệ thống của bạn ngay hôm nay với 6SL3210-5BE31-5CV0

Bạn đã thấy được sức mạnh, sự linh hoạt và những lợi ích vượt trội mà biến tần 6SL3210-5BE31-5CV0 mang lại. Từ khả năng tiết kiệm năng lượng ấn tượng, điều khiển động cơ chính xác, vận hành bền bỉ, đến sự dễ dàng trong lắp đặt và cài đặt, đây thực sự là giải pháp lý tưởng để nâng cấp hệ thống cũ kỹ, tối ưu hóa quy trình sản xuất và đảm bảo an toàn vận hành mà bạn đang tìm kiếm.
