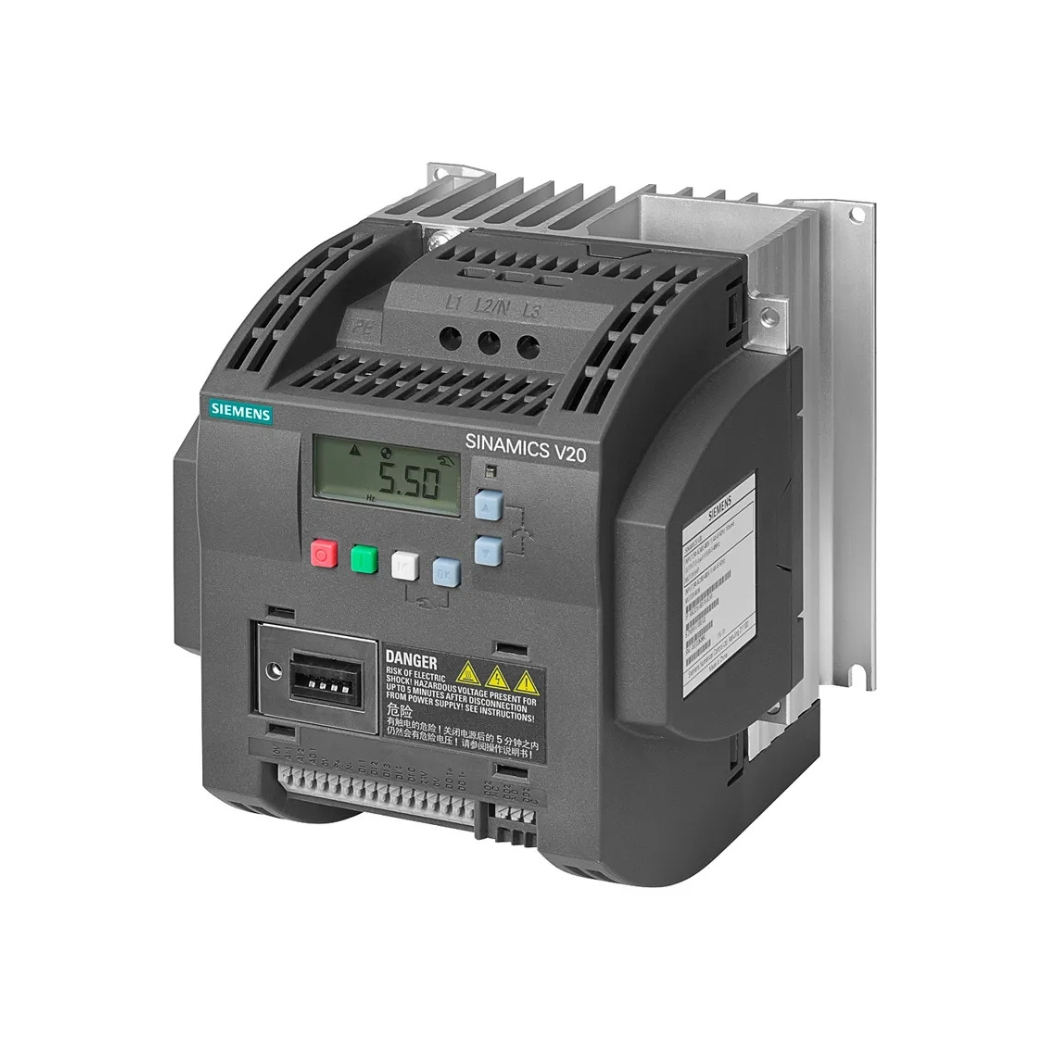

6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW, giải pháp điều khiển động cơ vượt trội từ Siemens, mang đến sự ổn định, hiệu quả và tiết kiệm năng lượng tối ưu cho hệ thống của bạn.
Với thiết kế nhỏ gọn, dễ dàng lắp đặt và vận hành, bộ điều khiển tốc độ động cơ này (từ đồng nghĩa) là lựa chọn hoàn hảo để nâng cấp hệ thống, tăng năng suất và giảm chi phí, đồng thời đảm bảo an toàn tuyệt đối.
1. Thông tin chi tiết về 6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW
| Đặc điểm | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-5BE21-1UV0 |
| Dòng sản phẩm | SINAMICS V20 |
| Hãng sản xuất | Siemens |
| Điện áp đầu vào | 3 pha, 380-480 V (-15% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 1.1 kW (1.5 HP) |
| Dòng điện đầu ra định mức | 3.1 A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 200% dòng định mức trong 3 giây |
| Dải tần số đầu ra | 0-550 Hz |
| Phương pháp điều khiển | V/f, V/f có phản hồi, điều khiển vector không cảm biến (sensorless vector control) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Kích thước (Cao x Rộng x Sâu) | 140 mm x 90 mm x 145.5 mm |
| Trọng lượng | 1.1 kg |
| Tiêu chuẩn | CE, UL, cUL, RCM, RoHS |
| Giá thành |
Liên hệ |
2. Cấu tạo 6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW
Biến tần SINAMICS V20 6SL3210-5BE21-1UV0 được thiết kế với cấu trúc tối ưu, đảm bảo độ bền và hiệu suất cao. Dưới đây là mô tả chi tiết về các thành phần chính:
Khối công suất (Power Module):
- IGBT (Insulated Gate Bipolar Transistor): Sử dụng công nghệ IGBT tiên tiến của Siemens, đảm bảo hiệu suất chuyển mạch cao, giảm thiểu tổn thất năng lượng và tăng độ tin cậy. IGBT giúp biến tần hoạt động êm ái và ổn định ngay cả trong điều kiện tải nặng.
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC, cung cấp năng lượng cho mạch điều khiển và khối công suất.
- Tụ điện DC (DC Link Capacitor): Lưu trữ năng lượng DC, giúp làm phẳng điện áp DC và cung cấp năng lượng tức thời cho biến tần khi có yêu cầu tải đột ngột.
Khối điều khiển (Control Unit):
- Vi xử lý (Microprocessor): Sử dụng vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp như V/f, vector không cảm biến, đảm bảo điều khiển chính xác tốc độ và mô-men xoắn của động cơ.
- Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, các thông số cài đặt và dữ liệu vận hành.
- Mạch giao tiếp (Communication Interface): Hỗ trợ các giao thức truyền thông phổ biến như USS, Modbus RTU, cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.
Giao diện người dùng (User Interface):
- Các nút nhấn và đèn LED: Cho phép cài đặt các thông số cơ bản và hiển thị trạng thái hoạt động của biến tần.
- Màn hình BOP (Basic Operator Panel) (tùy chọn): Cung cấp giao diện trực quan hơn, cho phép cài đặt và giám sát chi tiết các thông số, cũng như hiển thị các thông báo lỗi.
Các thành phần khác:
- Bộ lọc EMC (Electromagnetic Compatibility Filter): Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác.
- Quạt làm mát (Cooling Fan): Đảm bảo tản nhiệt hiệu quả, giúp biến tần hoạt động ổn định trong thời gian dài.
- Vỏ bảo vệ (Enclosure): Bảo vệ các thành phần bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
3. Các tính năng chính của 6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW
Biến tần Siemens V20 6SL3210-5BE21-1UV0 – “Trợ thủ” đắc lực cho mọi kỹ sư điện và doanh nghiệp
Điều khiển đa dạng:
- V/f (Voltage/Frequency): Phương pháp điều khiển đơn giản và phổ biến nhất, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ.
- V/f có phản hồi: Sử dụng tín hiệu phản hồi tốc độ từ encoder, giúp cải thiện độ chính xác và ổn định của tốc độ động cơ.
- Điều khiển vector không cảm biến (Sensorless Vector Control): Phương pháp điều khiển tiên tiến, cho phép điều khiển chính xác cả tốc độ và mô-men xoắn của động cơ mà không cần sử dụng encoder.
Tiết kiệm năng lượng tối ưu:
- Chế độ ECO: Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, đặc biệt hiệu quả khi động cơ hoạt động ở tải nhẹ. Theo nghiên cứu của Viện Năng lượng Việt Nam, việc sử dụng biến tần có thể giúp tiết kiệm đến 30% điện năng tiêu thụ so với phương pháp điều khiển trực tiếp.
- Chức năng tự động khởi động lại (Automatic Restart): Tự động khởi động lại động cơ sau khi mất điện, giảm thiểu thời gian gián đoạn sản xuất.
Bảo vệ toàn diện:
- Bảo vệ quá dòng: đảm bảo an toàn khi dòng điện vượt quá mức cho phép, bảo vệ cả biến tần và động cơ
- Bảo vệ quá áp: Ngăn chặn hư hỏng do điện áp tăng cao đột ngột.
- Bảo vệ thấp áp: Đảm bảo biến tần không hoạt động khi điện áp quá thấp, bảo vệ các linh kiện bên trong.
- Bảo vệ quá nhiệt: Tự động ngắt khi nhiệt độ bên trong biến tần vượt quá ngưỡng an toàn, phòng tránh cháy nổ
- Bảo vệ mất pha: Đảm bảo an toàn khi một trong các pha của nguồn điện bị mất.
- Bảo vệ chạm đất: Ngăn ngừa nguy cơ điện giật, đảm bảo an toàn cho người vận hành.
Dễ dàng lắp đặt và vận hành:
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt.
- Cài đặt đơn giản: Các thông số cơ bản có thể được cài đặt dễ dàng bằng các nút nhấn và đèn LED.
- Màn hình BOP (tùy chọn): Cung cấp giao diện trực quan, giúp việc cài đặt và giám sát trở nên dễ dàng hơn.
Kết nối linh hoạt:
- Hỗ trợ truyền thông USS, Modbus RTU: Cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm, như PLC, SCADA.
- Tùy chọn module mở rộng: Có thể kết nối với các module Profibus, Profinet để mở rộng khả năng kết nối.
4. Hướng dẫn kết nối 6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW với phần mềm
Kết nối Biến tần Siemens V20 6SL3210-5BE21-1UV0 với máy tính – Nâng cao khả năng giám sát và điều khiển
Để kết nối biến tần SINAMICS V20 với máy tính, bạn cần:
Phần cứng:
- Biến tần SINAMICS V20 (6SL3210-5BE21-1UV0).
- Cáp USB (loại A sang B).
- Máy tính cài đặt hệ điều hành Windows (Windows 7 trở lên).
Phần mềm:
- STARTER: Phần mềm cấu hình và chẩn đoán chuyên dụng cho các dòng biến tần Siemens, bao gồm cả SINAMICS V20. Bạn có thể tải phần mềm này miễn phí từ trang web của Siemens.
- SINAMICS V-ASSISTANT: Công cụ hỗ trợ cài đặt và vận hành biến tần V20, với giao diện đơn giản và trực quan.
Các bước kết nối:
Cài đặt phần mềm: Tải và cài đặt phần mềm STARTER hoặc SINAMICS V-ASSISTANT trên máy tính của bạn.
Kết nối phần cứng:
- Tắt nguồn điện của biến tần.
- Kết nối cáp USB từ cổng USB trên máy tính đến cổng USB trên biến tần (thường nằm phía sau màn hình BOP hoặc trên bo mạch điều khiển).
- Bật nguồn điện của biến tần.
Thiết lập kết nối trong phần mềm:
- Mở phần mềm STARTER hoặc SINAMICS V-ASSISTANT.
- Chọn loại biến tần là SINAMICS V20.
- Chọn cổng kết nối là cổng USB mà bạn đã kết nối biến tần.
- Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
Sau khi kết nối thành công:
Bạn có thể sử dụng phần mềm để:
- Cài đặt các thông số vận hành của biến tần.
- Giám sát các thông số hoạt động của biến tần (ví dụ: tốc độ, dòng điện, điện áp, tần số…).
- Chẩn đoán và khắc phục lỗi.
- Sao lưu và phục hồi cấu hình của biến tần.
5. Cách lập trình 6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW
Lập trình Biến tần Siemens V20 6SL3210-5BE21-1UV0 – Đơn giản, nhanh chóng và hiệu quả
Có hai cách chính để lập trình biến tần SINAMICS V20:
Sử dụng các nút nhấn và màn hình BOP (Basic Operator Panel) (tùy chọn):
Ưu điểm: Đơn giản, không cần máy tính hoặc phần mềm.
Nhược điểm: Chỉ có thể cài đặt các thông số cơ bản, không thể thực hiện các chức năng nâng cao.
Các bước thực hiện:
- Sử dụng các nút nhấn trên BOP để điều hướng đến menu cài đặt thông số.
- Thay đổi giá trị của các thông số theo yêu cầu của ứng dụng.
- Lưu các thay đổi.
Ví dụ: Để thay đổi tần số đầu ra tối đa, bạn có thể làm như sau:
- Nhấn nút “P” để vào chế độ cài đặt thông số.
- Sử dụng các nút mũi tên lên/xuống để tìm đến thông số P1082 (tần số đầu ra tối đa).
- Nhấn nút “OK” để chọn thông số này.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị của thông số.
- Nhấn nút “OK” để lưu thay đổi.
- Nhấn nút “P” để thoát khỏi chế độ cài đặt thông số.
Sử dụng phần mềm STARTER hoặc SINAMICS V-ASSISTANT:
Ưu điểm:
Có thể cài đặt tất cả các thông số, thực hiện các chức năng nâng cao, giao diện trực quan, dễ sử dụng.
Nhược điểm:
Cần máy tính và cáp kết nối.
Các bước thực hiện:
- Kết nối biến tần với máy tính (như hướng dẫn ở phần trên).
- Mở phần mềm STARTER hoặc SINAMICS V-ASSISTANT.
- Chọn loại biến tần và cổng kết nối.
- Phần mềm sẽ tự động kết nối với biến tần.
- Sử dụng giao diện đồ họa của phần mềm để cài đặt các thông số.
- Tải các thông số đã cài đặt xuống biến tần.
Ví dụ: Để thay đổi thời gian tăng tốc, bạn có thể làm như sau:
- Mở phần mềm STARTER.
- Kết nối với biến tần.
- Tìm đến thông số P1120 (thời gian tăng tốc) trong danh sách các thông số.
- Thay đổi giá trị của thông số này theo yêu cầu.
- Nhấn nút “Download” để tải thông số xuống biến tần.
6. Khắc phục một số lỗi thường gặp với 6SL3210-5BE21-1UV0 Biến tần V20 3P 1.1kW
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, thời gian tăng/giảm tốc quá ngắn, ngắn mạch đầu ra, động cơ bị kẹt. | Kiểm tra tải, tăng thời gian tăng/giảm tốc, kiểm tra dây dẫn và động cơ, kiểm tra thông số P0640 (giới hạn dòng điện). |
| F0002 | Quá áp | Điện áp lưới quá cao, điện áp DC link quá cao (do năng lượng tái sinh từ động cơ). | Kiểm tra điện áp lưới, sử dụng điện trở hãm (nếu cần). |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra cầu chì. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| F0005 | Quá tải biến tần | Tải quá lớn, thời gian hoạt động liên tục ở dòng điện cao. | Giảm tải, sử dụng biến tần có công suất lớn hơn. |
| F0011 | Quá nhiệt động cơ (nếu sử dụng cảm biến nhiệt độ) | Động cơ bị quá tải, thông gió kém, cảm biến nhiệt độ bị lỗi. | Kiểm tra tải, kiểm tra thông gió của động cơ, kiểm tra cảm biến nhiệt độ. |
| F0041 | Lỗi truyền thông | Lỗi cáp kết nối, lỗi cài đặt thông số truyền thông, lỗi module truyền thông. | Kiểm tra cáp kết nối, kiểm tra cài đặt thông số truyền thông, kiểm tra module truyền thông (nếu có). |
| F0070 | Lỗi giá trị đặt (Setpoint Fault) | Giá trị đặt không hợp lệ. | Kiểm tra lại giá trị đặt. |
| A0501 | Cảnh báo quá dòng | Dòng điện gần đạt đến giới hạn. | Kiểm tra tải. |
| A0503 | Cảnh báo thấp áp | Điện áp lưới gần đạt đến giới hạn thấp. | Kiểm tra điện áp lưới. |
