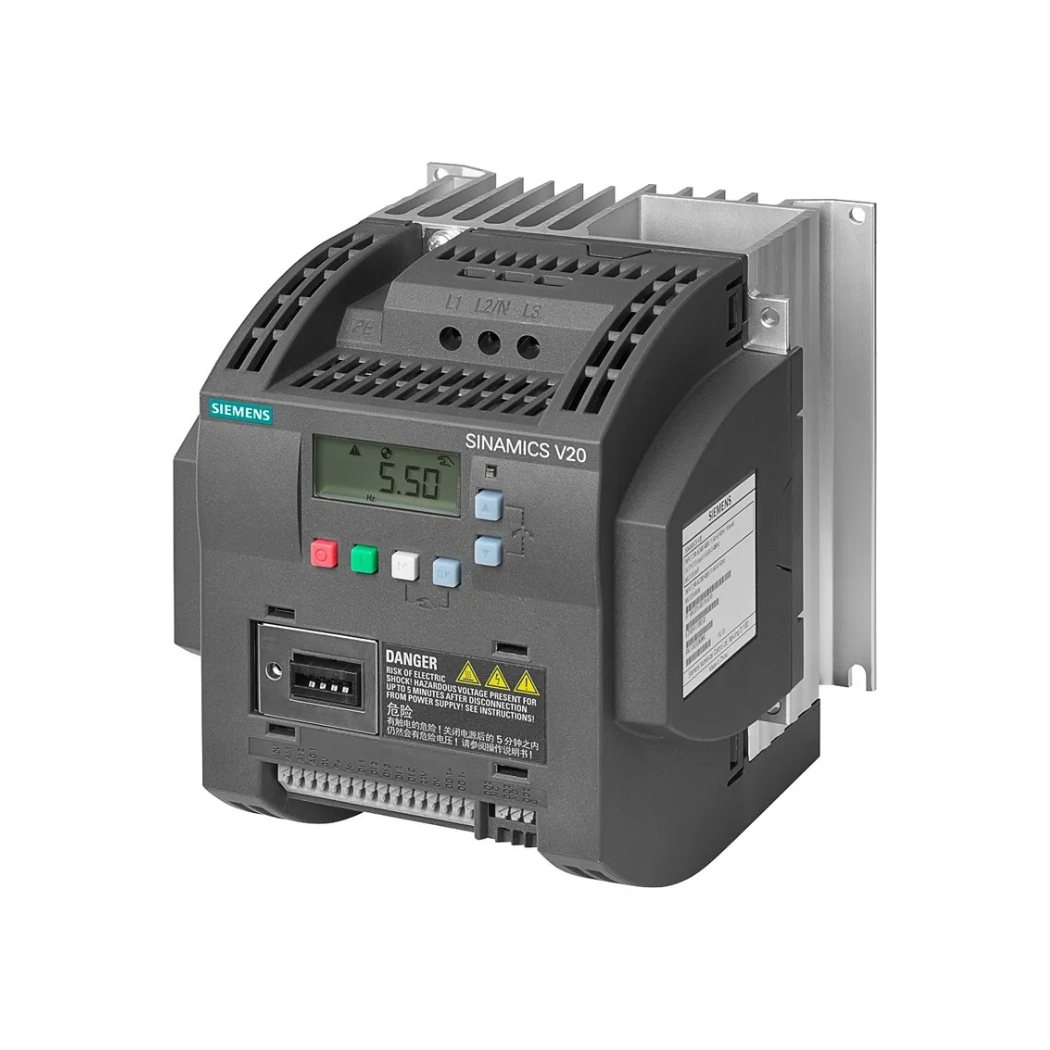

6SL3210-5BB23-0AV0 – Biến tần V20 1P 3kW Siemens

Download tài liệu biến tần V20

➢ Sinamics V20 Catalogue

6SL3210-5BB23-0AV0 Biến tần V20 1P 3kW: Trái tim mạnh mẽ cho hệ thống truyền động công nghiệp, giải pháp tối ưu hóa năng lượng và nâng cao hiệu suất vận hành từ thanhthienphu.vn.

Thiết bị điều khiển động cơ thông minh này chính là chìa khóa mở ra kỷ nguyên mới cho sự ổn định, bền bỉ và tiết kiệm chi phí, giúp các kỹ sư và chủ doanh nghiệp tại Việt Nam tự tin chinh phục mọi thách thức trong sản xuất và vận hành, đặc biệt là trong các ứng dụng bơm, quạt và băng tải.

1. Cấu Tạo Sản Phẩm 6SL3210-5BB23-0AV0

• Vỏ máy (Enclosure): Được làm từ nhựa kỹ thuật cao cấp, chắc chắn, đạt cấp độ bảo vệ IP20, giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và va đập nhẹ trong môi trường công nghiệp thông thường. Thiết kế thông minh với các khe tản nhiệt tối ưu.
• Khối tản nhiệt (Heatsink): Thường làm bằng nhôm đúc, kích thước lớn, thiết kế nhiều cánh giúp tối đa hóa diện tích tiếp xúc với không khí, đảm bảo tản nhiệt hiệu quả cho các linh kiện công suất như IGBT, giữ cho biến tần hoạt động ổn định ngay cả khi mang tải nặng hoặc hoạt động trong thời gian dài. Một số phiên bản còn hỗ trợ lắp đặt xuyên tường (push-through) để tản nhiệt ra ngoài tủ điện, rất hữu ích trong các tủ điều khiển nhỏ gọn.
• Quạt làm mát (Cooling Fan): Tích hợp quạt làm mát thông minh, chỉ hoạt động khi nhiệt độ bên trong biến tần tăng đến ngưỡng nhất định, giúp tiết kiệm năng lượng và kéo dài tuổi thọ của quạt. Quạt có thể dễ dàng tháo lắp để vệ sinh hoặc thay thế khi cần.
• Mạch lực (Power Circuit): Bao gồm bộ chỉnh lưu (Rectifier) chuyển đổi AC đầu vào thành DC, tụ điện DC link để làm phẳng điện áp DC, và bộ nghịch lưu (Inverter) sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi, cấp cho động cơ. Các linh kiện công suất được lựa chọn kỹ lưỡng, có khả năng chịu dòng và áp cao, đảm bảo độ tin cậy.
• Mạch điều khiển (Control Circuit): Là bộ não của biến tần, chứa vi xử lý (Microprocessor) tốc độ cao, bộ nhớ, các mạch logic và giao tiếp. Mạch này nhận tín hiệu từ các ngõ vào (số, tương tự, truyền thông), thực thi các thuật toán điều khiển phức tạp (V/f, FCC), và gửi tín hiệu điều khiển đến mạch lực (IGBT) để tạo ra điện áp đầu ra mong muốn. Nó cũng thực hiện các chức năng bảo vệ, giám sát và giao tiếp.
• Màn hình vận hành tích hợp (BOP – Basic Operator Panel): Giao diện trực quan với màn hình LED 4 chữ số và các nút nhấn, cho phép người dùng dễ dàng cài đặt thông số cơ bản, giám sát trạng thái hoạt động (tần số, dòng điện, điện áp…), và chẩn đoán lỗi mà không cần thiết bị phụ trợ.
• Các cổng kết nối (Terminals): Bao gồm các terminal đấu nối nguồn động lực (L1, L2 cho ngõ vào 1 pha; U, V, W cho ngõ ra 3 pha), terminal nối đất (PE), terminal cho điện trở hãm (R1, R2), terminal cho các ngõ vào/ra điều khiển (DI, AI, DO, AO), và cổng truyền thông RS485 (cho Modbus RTU/USS). Các terminal được bố trí rõ ràng, dễ dàng cho việc đấu dây.

2. Các Tính Năng Chính Của Sản Phẩm 6SL3210-5BB23-0AV0

Tiết kiệm năng lượng thông minh:

• Chế độ ECO Mode: Tự động tối ưu hóa từ thông trong động cơ dựa trên tải thực tế, đặc biệt hiệu quả với các ứng dụng tải nhẹ hoặc thay đổi, giúp giảm tổn thất năng lượng trong động cơ một cách đáng kể. Theo Siemens, chế độ này có thể tiết kiệm đến 60% năng lượng trong một số điều kiện nhất định.
• Chế độ Ngủ Đông (Hibernation Mode): Khi nhu cầu vận hành thấp (ví dụ, áp suất trong hệ thống bơm đã đạt ngưỡng), biến tần sẽ tự động “ngủ” và chỉ “thức dậy” khi cần thiết, loại bỏ hoàn toàn năng lượng tiêu thụ không cần thiết trong thời gian chờ.
• Hiển thị năng lượng tiêu thụ: BOP tích hợp cho phép theo dõi trực tiếp lượng điện năng đã tiêu thụ (kWh), giúp người dùng dễ dàng đánh giá hiệu quả tiết kiệm năng lượng.

Vận hành và cài đặt dễ dàng:

• Tham số hóa nhanh (Parameter Cloning): Sử dụng thẻ nhớ SD hoặc module sao chép tham số BOP, bạn có thể sao chép toàn bộ bộ thông số từ biến tần này sang biến tần khác chỉ trong vài giây, tiết kiệm tối đa thời gian cài đặt cho nhiều thiết bị giống nhau.
• Macro ứng dụng: Cung cấp sẵn các bộ tham số tối ưu cho các ứng dụng phổ biến như Bơm, Quạt, Băng tải. Chỉ cần chọn macro phù hợp, biến tần sẽ tự động cấu hình các thông số cơ bản, giảm thiểu thời gian và công sức cài đặt.
• Giao diện BOP thân thiện: Màn hình hiển thị rõ ràng, cấu trúc menu logic, các nút bấm trực quan giúp người dùng dễ dàng thao tác và làm quen.
• Phần mềm V-ASSISTANT: Công cụ miễn phí trên máy tính cho phép cấu hình, giám sát, chẩn đoán lỗi và quản lý tham số một cách trực quan và tiện lợi hơn thông qua kết nối USB (cần cáp chuyển đổi).

Độ tin cậy và bảo vệ vượt trội:

• Chế độ Keep Running: Cho phép biến tần duy trì hoạt động trong trường hợp nguồn điện bị sụt áp hoặc mất điện thoáng qua (sử dụng năng lượng tái sinh từ động cơ), tránh dừng máy đột ngột, đặc biệt quan trọng cho các quy trình liên tục.
• Thiết kế tản nhiệt hiệu quả: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ lên đến 60°C (có giảm công suất).
• Lớp phủ bo mạch (Coated PCB): Tăng cường khả năng chống chịu ẩm ướt, bụi bẩn và hóa chất trong môi trường công nghiệp khắc nghiệt, kéo dài tuổi thọ thiết bị. Nghiên cứu từ các nhà sản xuất cho thấy lớp phủ này có thể tăng độ bền lên đáng kể trong môi trường ẩm hoặc có hơi hóa chất nhẹ.
• Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ – qua cảm biến PTC/KTY), chạm đất, mất pha đầu ra, kẹt rotor… đảm bảo an toàn cho cả biến tần và động cơ.

Kết nối linh hoạt:

• Tích hợp Modbus RTU: Chuẩn truyền thông công nghiệp phổ biến, cho phép dễ dàng tích hợp biến tần vào các hệ thống điều khiển lớn hơn (PLC, SCADA, HMI) để giám sát và điều khiển tập trung.
• Ngõ vào/ra đa năng: Các ngõ vào/ra số và tương tự có thể được cấu hình linh hoạt để đáp ứng nhiều yêu cầu điều khiển khác nhau (ví dụ: điều khiển tốc độ bằng biến trở, tín hiệu 4-20mA, chạy/dừng từ nút nhấn ngoài, tín hiệu báo lỗi…).

3. Hướng Dẫn Kết Nối Sản Phẩm 6SL3210-5BB23-0AV0 Với Phần Mềm

1. Chuẩn bị phần cứng:

• Máy tính cài đặt hệ điều hành Windows.
• Phần mềm SINAMICS V-ASSISTANT (tải miễn phí từ trang web của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
• Cáp chuyển đổi USB sang RS485 (Ví dụ: Siemens USB-PPI Multi-Master Cable hoặc các loại cáp tương thích khác). Đảm bảo driver cho cáp đã được cài đặt đúng cách trên máy tính.

2. Kết nối vật lý:

• Ngắt nguồn biến tần: Đảm bảo an toàn trước khi thực hiện bất kỳ kết nối nào.
• Kết nối cáp: Cắm đầu USB của cáp vào máy tính. Cắm đầu RS485 của cáp vào cổng truyền thông trên biến tần 6SL3210-5BB23-0AV0 (thường là terminal P+ và N-). Lưu ý đấu đúng cực tính.
• Cấp nguồn lại cho biến tần: Sau khi hoàn tất kết nối.

3. Cài đặt phần mềm và kết nối:

• Cài đặt V-ASSISTANT: Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
• Mở V-ASSISTANT: Khởi động phần mềm.
• Thiết lập kết nối: Trong V-ASSISTANT, vào mục thiết lập kết nối (Connection settings), chọn cổng COM tương ứng với cáp USB-RS485 của bạn (bạn có thể kiểm tra trong Device Manager của Windows). Thiết lập các thông số truyền thông (baud rate, parity…) trùng khớp với cài đặt trên biến tần (mặc định thường là 9600 bps, 8 data bits, no parity, 1 stop bit, địa chỉ Modbus là 1 hoặc 2 tùy cài đặt).
• Quét thiết bị (Scan): Phần mềm sẽ tự động dò tìm biến tần đang kết nối. Nếu thành công, biến tần 6SL3210-5BB23-0AV0 sẽ xuất hiện trong danh sách thiết bị.

4. Sử dụng phần mềm:

Sau khi kết nối thành công, bạn có thể:

• Đọc/ghi toàn bộ tham số của biến tần.
• Lưu/tải bộ tham số ra file trên máy tính.
• Giám sát các giá trị vận hành thực tế (tần số, dòng điện, điện áp, trạng thái I/O…).
• Chạy chức năng chẩn đoán lỗi.
• Sử dụng các trình hướng dẫn (wizards) để cài đặt nhanh cho các ứng dụng cụ thể.
• Cập nhật firmware cho biến tần (nếu có phiên bản mới và được hỗ trợ).

4. Cách Lập Trình Sản Phẩm 6SL3210-5BB23-0AV0

Bước 1: Truy cập chế độ cài đặt tham số:

• Nhấn và giữ nút M (Mode) trên BOP trong khoảng 2-3 giây cho đến khi màn hình hiển thị P0003. Đây là tham số cấp độ truy cập người dùng.
• Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị P0003 thành 3 (Expert – Chuyên gia) để có thể truy cập và thay đổi tất cả các tham số. Nhấn OK để xác nhận. Lưu ý: Cấp độ mặc định thường là 1 hoặc 2, giới hạn quyền truy cập.

Bước 2: Reset về mặc định nhà sản xuất (Tùy chọn nhưng khuyến nghị cho lần cài đặt đầu tiên):

• Tìm đến tham số P0010 (Commissioning parameter filter).
• Đặt P0010 = 30. Nhấn OK.
• Tìm đến tham số P0970 (Factory reset).
• Đặt P0970 = 1 (hoặc 21 tùy phiên bản firmware). Nhấn OK. Màn hình sẽ nhấp nháy và biến tần thực hiện reset. Quá trình này mất vài giây. Sau khi hoàn tất, biến tần sẽ quay về P0010.
• Đặt lại P0010 = 0 để kết thúc quá trình reset. Nhấn OK.

Bước 3: Cài đặt thông số động cơ (Quan trọng):

• Tìm đến P0304 (Motor voltage rating): Nhập điện áp định mức của động cơ (V), ví dụ 220V hoặc 230V. Nhấn OK.
• Tìm đến P0305 (Motor current rating): Nhập dòng điện định mức của động cơ (A) – xem trên nhãn động cơ. Nhấn OK.
• Tìm đến P0307 (Motor power rating): Nhập công suất định mức của động cơ (kW). Đảm bảo giá trị này phù hợp với công suất 3kW của biến tần. Nhấn OK.
• Tìm đến P0310 (Motor frequency rating): Nhập tần số định mức của động cơ (Hz), thường là 50Hz hoặc 60Hz. Nhấn OK.
• Tìm đến P0311 (Motor speed rating): Nhập tốc độ định mức của động cơ (RPM). Nhấn OK.
• Tìm đến P1900 (Motor data identification select): Chọn 1 (Enable) nếu bạn muốn biến tần tự động nhận dạng thông số động cơ (Motor ID run) để tối ưu hóa điều khiển. Sau đó cấp lệnh chạy (nhấn nút màu xanh lá), biến tần sẽ thực hiện đo đạc trong vài giây đến vài phút (động cơ sẽ phát ra tiếng ồn nhẹ). Lưu ý: Đảm bảo động cơ không nối tải khi thực hiện Motor ID run. Sau khi hoàn tất, đặt lại P1900 = 0.

Bước 4: Cài đặt các thông số vận hành cơ bản:

• P1000 (Setpoint source): Chọn nguồn đặt tần số (ví dụ: 1 – BOP default, 2 – Analog Input 1, 3 – Fixed Frequency…).
• P0700 (Command source): Chọn nguồn lệnh chạy/dừng (ví dụ: 1 – BOP, 2 – Terminal (DI), 5 – Modbus…).
• P1080 (Min frequency): Tần số hoạt động tối thiểu (Hz).
• P1082 (Max frequency): Tần số hoạt động tối đa (Hz).
• P1120 (Ramp-up time): Thời gian tăng tốc từ 0Hz đến tần số tối đa (giây).
• P1121 (Ramp-down time): Thời gian giảm tốc từ tần số tối đa về 0Hz (giây).

Bước 5: Lưu tham số và thoát chế độ cài đặt:

• Tìm đến tham số P0003, đặt lại giá trị về 1 (Standard) hoặc 2 (Extended) để hạn chế truy cập không mong muốn. Nhấn OK.
• Nhấn và giữ nút M cho đến khi màn hình hiển thị tần số hoặc trạng thái hoạt động bình thường. Các thay đổi đã được lưu tự động khi bạn nhấn OK sau mỗi lần sửa đổi tham số.

Đây chỉ là các bước cài đặt cơ bản nhất. Biến tần V20 có hàng trăm tham số khác cho phép tùy chỉnh sâu hơn. Tài liệu hướng dẫn sử dụng chi tiết (Manual) của Siemens là nguồn tham khảo quý giá. Nếu gặp khó khăn, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ cài đặt chuyên nghiệp, đảm bảo biến tần hoạt động tối ưu cho ứng dụng của bạn.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5BB23-0AV0

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn và Sở Hữu 6SL3210-5BB23-0AV0

Bạn đã thấy được sức mạnh, sự linh hoạt và độ tin cậy vượt trội của 6SL3210-5BB23-0AV0 Biến tần V20 1P 3kW. Đây chính là thời điểm hoàn hảo để bạn đưa ra quyết định đầu tư thông minh, nâng cấp hệ thống của mình và gặt hái những lợi ích thiết thực:

• Tối ưu hóa hiệu suất: Điều khiển tốc độ động cơ chính xác, đáp ứng tức thời yêu cầu tải, nâng cao năng suất sản xuất.
• Tiết kiệm chi phí: Giảm đáng kể hóa đơn tiền điện nhờ các chế độ tiết kiệm năng lượng thông minh, giảm chi phí bảo trì do thiết bị hoạt động ổn định, bền bỉ.
• Vận hành an toàn và tin cậy: Bảo vệ toàn diện cho động cơ và biến tần, giảm thiểu rủi ro sự cố, đảm bảo an toàn lao động và hoạt động liên tục.
• Dễ dàng tích hợp và sử dụng: Thiết kế nhỏ gọn, cài đặt đơn giản, giao diện thân thiện, tích hợp chuẩn truyền thông Modbus RTU.

Tại thanhthienphu.vn, chúng tôi không chỉ bán sản phẩm, chúng tôi mang đến giải pháp và sự đồng hành tin cậy cho Quý Kỹ sư, Quý Doanh nghiệp:

• Sản phẩm chính hãng 100%: Cam kết cung cấp biến tần Siemens SINAMICS V20 6SL3210-5BB23-0AV0 chính hãng, đầy đủ giấy tờ chứng nhận CO/CQ.
• Giá cả cạnh tranh: Luôn nỗ lực mang đến mức giá tốt nhất thị trường cùng nhiều chương trình ưu đãi hấp dẫn.
• Tồn kho sẵn sàng: Đảm bảo có sẵn số lượng lớn để đáp ứng nhanh chóng nhu cầu của khách hàng, giảm thiểu thời gian chờ đợi.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng tư vấn miễn phí giải pháp tối ưu nhất cho nhu cầu cụ thể của bạn. Chúng tôi hiểu rõ những khó khăn bạn gặp phải và có giải pháp phù hợp.
• Hỗ trợ kỹ thuật sau bán hàng: Cung cấp dịch vụ hỗ trợ cài đặt, lập trình, khắc phục sự cố nhanh chóng và hiệu quả qua điện thoại, trực tuyến hoặc tại hiện trường.

Hãy để các chuyên gia của chúng tôi lắng nghe nhu cầu của bạn và đưa ra giải pháp phù hợp nhất. Đừng ngần ngại, một cuộc gọi có thể thay đổi hiệu quả hoạt động của cả hệ thống!

• Hotline tư vấn 24/7: 08.12.77.88.99 (Gặp đội ngũ kỹ sư nhiệt tình và am hiểu)
• Website: thanhthienphu.vn (Tham khảo thêm thông tin sản phẩm và dịch vụ)
• Địa chỉ văn phòng: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Hãy để 6SL3210-5BB23-0AV0 Biến tần V20 1P 3kW và thanhthienphu.vn trở thành đối tác đáng tin cậy, cùng bạn kiến tạo nên những thành công mới trong sản xuất và kinh doanh.
