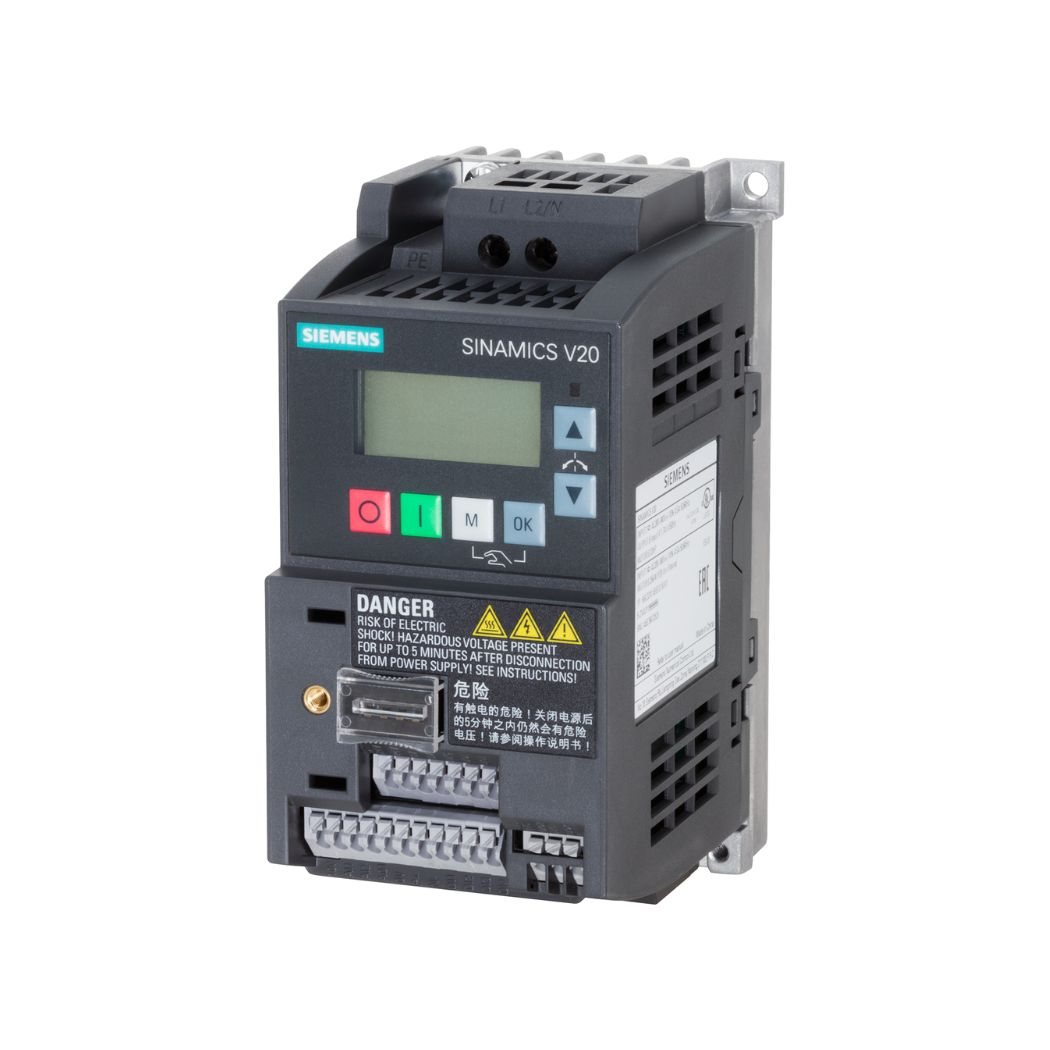

6SL3210-5BB15-5BV1 Biến tần V20 1P 0.55kW chính là trái tim mạnh mẽ, đáng tin cậy mà hệ thống máy móc công nghiệp của bạn đang khao khát, một giải pháp điều khiển tốc độ động cơ 1 pha công suất 0.55kW đến từ Siemens, giúp nâng cao hiệu suất và tối ưu hóa năng lượng tiêu thụ, được cung cấp chính hãng tại thanhthienphu.vn.
Hãy cùng khám phá cách thiết bị biến đổi tần số V20 này mở ra kỷ nguyên mới cho sự vận hành ổn định, tiết kiệm và thông minh trong sản xuất, xây dựng và tự động hóa, biến những thách thức về chi phí và hiệu quả thành cơ hội phát triển vượt bậc.
1. Giải Mã Cấu Tạo Bên Trong Biến Tần 6SL3210-5BB15-5BV1
- Vỏ Nhựa Cao Cấp (Enclosure): Lớp vỏ ngoài của biến tần được làm từ nhựa công nghiệp chất lượng cao, có khả năng chịu va đập tốt và chống cháy lan. Thiết kế vỏ không chỉ đảm bảo cấp bảo vệ IP20, ngăn chặn sự xâm nhập của bụi bẩn và vật thể rắn có kích thước lớn hơn 12.5mm, mà còn có các khe thông gió được bố trí hợp lý, hỗ trợ quá trình tản nhiệt tự nhiên, góp phần duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong.
- Khối Công Suất (Power Module): Đây là bộ phận quan trọng nhất, trái tim của biến tần, chứa các linh kiện bán dẫn công suất như Diode chỉnh lưu đầu vào và IGBT (Insulated Gate Bipolar Transistor) nghịch lưu đầu ra. Siemens sử dụng các linh kiện IGBT thế hệ mới, có hiệu suất chuyển đổi cao, tổn hao thấp và độ bền vượt trội, đảm bảo khả năng đóng cắt chính xác ở tần số cao, tạo ra dạng sóng đầu ra gần sin hơn, giúp động cơ hoạt động êm ái và hiệu quả.
- Mạch Điều Khiển (Control Board): Bộ não của biến tần, chứa vi xử lý tốc độ cao, bộ nhớ và các mạch logic phức tạp. Mạch điều khiển chịu trách nhiệm nhận tín hiệu từ người dùng (qua BOP, terminal hoặc truyền thông), xử lý các thuật toán điều khiển phức tạp (V/f, FCC, Vector), tạo tín hiệu PWM (Pulse Width Modulation) để điều khiển khối công suất IGBT, giám sát các thông số hoạt động và thực hiện các chức năng bảo vệ. Siemens trang bị cho V20 bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý nhanh và chính xác.
- Tản Nhiệt (Heatsink): Thường được làm bằng nhôm với thiết kế nhiều cánh, bộ phận tản nhiệt đóng vai trò quan trọng trong việc giải phóng nhiệt lượng sinh ra từ khối công suất trong quá trình hoạt động. Thiết kế tản nhiệt tối ưu giúp duy trì nhiệt độ hoạt động an toàn cho IGBT, kéo dài tuổi thọ của biến tần và đảm bảo hiệu suất ổn định ngay cả khi hoạt động liên tục ở tải cao. Với model công suất nhỏ như 0.55kW, tản nhiệt thường được thiết kế để làm mát tự nhiên hoặc bằng quạt nhỏ (tùy phiên bản hoặc điều kiện lắp đặt).
- Khối Đấu Nối (Terminals): Các cầu đấu dây được bố trí rõ ràng, khoa học cho phần động lực (L1, L2/N cho đầu vào 1 pha; U, V, W cho đầu ra 3 pha động cơ) và phần điều khiển (các ngõ vào/ra số DI/DO, ngõ vào/ra tương tự AI/AO, cổng truyền thông RS485). Thiết kế terminal dạng bắt vít chắc chắn, dễ dàng thao tác đấu nối dây, đảm bảo tiếp xúc tốt và an toàn điện. Các ký hiệu được in rõ ràng, giảm thiểu nguy cơ đấu nối sai.
- Bảng Điều Khiển Tham Số Cơ Bản (BOP – Basic Operator Panel) – Tùy chọn hoặc Tích hợp (tùy model con): Một số phiên bản V20 tích hợp sẵn màn hình hiển thị LED 4 chữ số và các nút bấm cơ bản, cho phép người dùng cài đặt các thông số thường dùng, giám sát trạng thái hoạt động và chẩn đoán lỗi một cách trực quan ngay tại biến tần mà không cần kết nối với máy tính. Giao diện thân thiện, dễ thao tác ngay cả với người mới bắt đầu.
- Quạt Làm Mát (Cooling Fan) – Tùy chọn: Đối với các model công suất lớn hơn hoặc hoạt động trong môi trường nhiệt độ cao, quạt làm mát tích hợp giúp tăng cường hiệu quả tản nhiệt, đảm bảo biến tần hoạt động ổn định. Quạt thường có chế độ hoạt động thông minh, chỉ chạy khi cần thiết để tiết kiệm năng lượng và giảm tiếng ồn. Model 0.55kW thường không yêu cầu quạt tích hợp do lượng nhiệt sinh ra thấp.
2. Những Tính Năng Ưu Việt Làm Nên Sự Khác Biệt Của Biến Tần 6SL3210-5BB15-5BV1
- Chế độ ECO Mode (Tiết kiệm năng lượng thông minh): Tự động tối ưu hóa từ thông trong động cơ dựa trên tải thực tế. Khi động cơ chạy non tải hoặc tải nhẹ, biến tần sẽ giảm điện áp đầu ra một cách thông minh, giúp giảm đáng kể tổn hao năng lượng trong động cơ. Các nghiên cứu và ứng dụng thực tế cho thấy chế độ này có thể giúp tiết kiệm từ 10% đến 30% điện năng tiêu thụ cho các ứng dụng như bơm, quạt ly tâm.
- Chế độ Ngủ đông (Hibernation Mode): Trong các ứng dụng bơm, quạt, khi nhu cầu sử dụng giảm xuống dưới ngưỡng cài đặt (ví dụ: áp suất đạt mức yêu cầu, lưu lượng không cần thiết), biến tần sẽ tự động dừng động cơ và chuyển sang trạng thái chờ tiêu thụ năng lượng cực thấp. Khi có tín hiệu yêu cầu trở lại, biến tần sẽ tự động khởi động lại. Tính năng này đặc biệt hữu ích trong các hệ thống điều áp, hệ thống HVAC, giúp tiết kiệm năng lượng tối đa trong thời gian không tải.
- Tích hợp bộ lọc EMC Loại C1: Model 6SL3210-5BB15-5BV1 thường được tích hợp sẵn bộ lọc EMC loại C1 theo tiêu chuẩn EN 61800-3. Điều này cho phép biến tần được lắp đặt trong cả môi trường công nghiệp và môi trường dân dụng/thương mại nhẹ (khu dân cư, tòa nhà văn phòng) mà không gây nhiễu điện từ quá mức cho các thiết bị nhạy cảm khác, tuân thủ các quy định về tương thích điện từ.
- Chức năng Keep Running (Duy trì hoạt động khi mất điện thoáng qua): Biến tần có khả năng tận dụng năng lượng tái sinh từ động cơ (khi động cơ quay theo quán tính) để duy trì hoạt động của mạch điều khiển trong một khoảng thời gian ngắn khi xảy ra sự cố mất điện thoáng qua hoặc sụt áp đột ngột. Điều này giúp tránh dừng máy không cần thiết, đảm bảo tính liên tục của quá trình sản xuất.
- Giao tiếp truyền thông USS và Modbus RTU tích hợp: Cổng RS485 tích hợp sẵn hỗ trợ cả hai giao thức truyền thông phổ biến là USS (Universal Serial Interface – giao thức của Siemens) và Modbus RTU. Điều này cho phép kết nối dễ dàng biến tần với các hệ thống điều khiển cấp cao hơn như PLC, HMI, SCADA để giám sát, điều khiển và thu thập dữ liệu tập trung, tạo nền tảng cho các giải pháp tự động hóa thông minh.
- Macro ứng dụng (Application Macros): Biến tần V20 được cài đặt sẵn các bộ thông số tối ưu cho các ứng dụng phổ biến như Bơm (Pumps), Quạt (Fans), Băng tải (Conveyors), Máy nén (Compressors)… Người dùng chỉ cần chọn macro phù hợp, biến tần sẽ tự động cấu hình các thông số chính, giúp tiết kiệm thời gian cài đặt và đảm bảo hiệu suất tối ưu cho ứng dụng cụ thể.
- Dễ dàng cài đặt và sao chép thông số: Với bảng điều khiển BOP tích hợp, việc cài đặt các thông số cơ bản trở nên trực quan. Hơn nữa, thông số có thể được sao chép dễ dàng từ biến tần này sang biến tần khác thông qua thẻ nhớ SD/MMC (với Parameter Loader tùy chọn) hoặc qua phần mềm trên máy tính, cực kỳ tiện lợi khi lắp đặt hàng loạt.
- Khả năng chịu quá tải mạnh mẽ: Biến tần cho phép quá tải 150% trong 60 giây và 200% trong 3 giây, đáp ứng tốt các yêu cầu khởi động nặng hoặc tải thay đổi đột ngột thường gặp trong công nghiệp.
- Thiết kế nhỏ gọn, lắp đặt linh hoạt: Kích thước nhỏ gọn (Frame Size A) và khả năng lắp đặt sát nhau (side-by-side) giúp tiết kiệm không gian quý giá trong tủ điện. Có thể lắp đặt trên DIN rail hoặc bắt vít trực tiếp.
3. Hướng Dẫn Chi Tiết Kết Nối Biến Tần 6SL3210-5BB15-5BV1 Với Phần Mềm
Bước 1: Chuẩn Bị Phần Cứng Kết Nối
- Xác định Giao thức: Lựa chọn giao thức bạn sẽ sử dụng (Modbus RTU hoặc USS). Modbus RTU thường phổ biến và được hỗ trợ rộng rãi hơn bởi các thiết bị của nhiều hãng khác nhau. USS là giao thức riêng của Siemens, thường dùng khi kết nối với PLC Siemens.
- Chuẩn bị Cáp Kết Nối: Sử dụng cáp xoắn đôi có chống nhiễu (shielded twisted pair), ví dụ như cáp Profibus hoặc cáp Modbus chuyên dụng. Cáp này đảm bảo tín hiệu truyền đi ổn định và giảm thiểu ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.
- Xác định Cổng Kết Nối: Trên biến tần V20, cổng RS485 thường là dạng terminal vít. Xác định đúng các chân kết nối tín hiệu (thường ký hiệu là P+ / Data+ / B và N- / Data- / A) và chân nối đất vỏ chống nhiễu (Shield/GND). Tham khảo tài liệu kỹ thuật của biến tần để biết vị trí chính xác.
- Thiết Bị Giao Tiếp Trung Gian (Nếu cần): Nếu kết nối với máy tính không có cổng RS485, bạn cần sử dụng bộ chuyển đổi USB-to-RS485 hoặc Ethernet-to-RS485. Đảm bảo bộ chuyển đổi tương thích với hệ điều hành máy tính của bạn và hỗ trợ giao thức Modbus RTU. Nếu kết nối với PLC/HMI, đảm bảo thiết bị đó có cổng RS485 hỗ trợ giao thức bạn đã chọn.
Bước 2: Thực Hiện Kết Nối Vật Lý
- Tắt nguồn: Đảm bảo ngắt hoàn toàn nguồn điện cấp cho biến tần và các thiết bị kết nối trước khi thực hiện đấu nối để đảm bảo an toàn.
- Đấu dây: Kết nối các dây tín hiệu từ biến tần (P+, N-) đến các chân tương ứng trên thiết bị điều khiển (PLC, HMI, bộ chuyển đổi). Đảm bảo đấu đúng cực P+ với P+ (hoặc B với B) và N- với N- (hoặc A với A).
- Nối đất chống nhiễu: Kết nối vỏ chống nhiễu (shield) của cáp vào chân GND hoặc PE (đất bảo vệ) tại một đầu của đường truyền (thường là đầu Master – PLC hoặc bộ chuyển đổi) để loại bỏ nhiễu hiệu quả. Không nên nối vỏ chống nhiễu ở cả hai đầu để tránh tạo vòng lặp nối đất (ground loop).
- Kiểm tra kết nối: Sau khi đấu nối xong, kiểm tra lại các mối nối đảm bảo chắc chắn và đúng vị trí.
Bước 3: Cấu Hình Tham Số Giao Tiếp trên Biến Tần V20
Sử dụng BOP (Basic Operator Panel) hoặc phần mềm cài đặt (nếu có) để truy cập và thay đổi các tham số liên quan đến giao tiếp trên biến tần V20. Các tham số quan trọng thường bao gồm:
- P2010 (Tốc độ Baud – Baud rate): Đặt tốc độ truyền dữ liệu. Giá trị này phải giống hệt với cài đặt trên thiết bị Master (PLC/HMI/Máy tính). Các giá trị phổ biến là 9600, 19200, 38400 bps… Ví dụ: P2010 = 6 (tương ứng 9600 bps).
- P2011 (Địa chỉ biến tần – Drive address): Đặt một địa chỉ duy nhất cho biến tần trên mạng Modbus/USS (từ 1 đến 247 cho Modbus). Mỗi thiết bị trên cùng một đường truyền phải có địa chỉ khác nhau. Ví dụ: P2011 = 1.
- P2014 (Giao thức – Protocol selection): Chọn giao thức sử dụng. Ví dụ: P2014 = 2 (cho Modbus RTU).
- P0700 (Nguồn lệnh điều khiển): Chọn nguồn nhận lệnh chạy/dừng. Ví dụ: P0700 = 5 (Fieldbus – Điều khiển qua mạng truyền thông).
- P1000 (Nguồn đặt tần số): Chọn nguồn nhận giá trị tần số mong muốn. Ví dụ: P1000 = 5 (Fieldbus – Nhận giá trị tần số qua mạng truyền thông).
- Các tham số cấu hình dữ liệu Modbus (nếu dùng Modbus): P2012 (Parity), P2013 (Stop bits) – thường để mặc định (ví dụ: 8 data bits, None parity, 1 stop bit). Đảm bảo các cài đặt này khớp với thiết bị Master.
Lưu ý: Số hiệu và ý nghĩa tham số có thể thay đổi tùy thuộc vào phiên bản firmware. Luôn tham khảo tài liệu hướng dẫn sử dụng (manual) cụ thể của biến tần V20.
Bước 4: Cấu Hình Phần Mềm/Thiết Bị Điều Khiển (Master)
- Trên PLC, HMI hoặc phần mềm SCADA/máy tính, cấu hình các thông số giao tiếp RS485 (cổng COM, tốc độ baud, parity, data bits, stop bits) sao cho khớp với cài đặt trên biến tần V20.
- Thêm biến tần vào danh sách thiết bị Slave với địa chỉ đã đặt ở Bước 3 (ví dụ: địa chỉ 1).
- Lập trình các khối lệnh đọc/ghi dữ liệu Modbus (hoặc USS) để: Gửi lệnh điều khiển (chạy/dừng, đảo chiều…). Gửi giá trị tần số đặt. Đọc về trạng thái hoạt động, tần số thực tế, dòng điện, điện áp, mã lỗi…
Bước 5: Kiểm Tra và Vận Hành
- Cấp nguồn: Cấp nguồn trở lại cho biến tần và các thiết bị.
- Kiểm tra truyền thông: Sử dụng các công cụ chẩn đoán của phần mềm hoặc PLC để kiểm tra xem kết nối truyền thông đã được thiết lập thành công hay chưa (đèn báo trạng thái truyền thông trên biến tần và Master, thông báo trạng thái trên phần mềm).
- Thử nghiệm điều khiển: Thử gửi lệnh chạy/dừng và đặt tần số từ Master, quan sát phản ứng của biến tần và động cơ.
- Thử nghiệm giám sát: Kiểm tra xem các giá trị trạng thái từ biến tần có được đọc về Master chính xác hay không.
Bằng cách thực hiện tuần tự các bước trên, bạn hoàn toàn có thể làm chủ việc kết nối 6SL3210-5BB15-5BV1 Biến tần V20 1P 0.55kW với hệ thống điều khiển trung tâm, mở ra khả năng tự động hóa linh hoạt và giám sát hiệu quả, góp phần nâng cao năng suất và độ tin cậy cho dây chuyền sản xuất của mình. Nếu gặp khó khăn, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ tận tình.
4. Hướng Dẫn Lập Trình 6SL3210-5BB15-5BV1 Cơ Bản
A. Phương thức cài đặt:
- Sử dụng BOP (Basic Operator Panel – Tùy chọn mua rời hoặc tích hợp sẵn tùy model): Đây là phương pháp phổ biến nhất, cho phép truy cập trực tiếp vào menu tham số thông qua màn hình hiển thị và các nút bấm trên biến tần.
- Sử dụng Parameter Loader (Tùy chọn): Một thiết bị giống thẻ nhớ SD, cho phép sao chép và tải bộ tham số lên biến tần.
- Sử dụng Phần mềm trên máy tính (Ví dụ: STARTER hoặc công cụ khác qua kết nối RS485): Cho phép cài đặt và quản lý tham số một cách trực quan hơn, đặc biệt hữu ích khi cài đặt nhiều tham số phức tạp hoặc quản lý nhiều biến tần.
B. Quy trình cài đặt cơ bản bằng BOP:
- Truy cập Chế độ Cài đặt: Nhấn và giữ nút
M
(Menu/Mode) trong vài giây (thường là 3 giây) cho đến khi màn hình hiển thị cấp độ truy cập (ví dụ: L 1
– Cấp độ Người dùng cơ bản). Bạn có thể cần thay đổi cấp độ truy cập để cài đặt các tham số nâng cao (ví dụ: nhập mật khẩu hoặc thay đổi tham số P0003).
- Chọn Tham số: Sử dụng các nút mũi tên
▲
(Lên) và ▼
(Xuống) để di chuyển đến số hiệu tham số (Pxxxx) bạn muốn cài đặt.
- Xem/Thay đổi Giá trị: Nhấn nút
OK
để xem giá trị hiện tại của tham số. Nếu muốn thay đổi, sử dụng các nút ▲
/ ▼
để chọn giá trị mới.
- Lưu Giá trị: Nhấn nút
OK
một lần nữa để xác nhận và lưu giá trị mới. Màn hình thường sẽ nhấp nháy để báo hiệu giá trị đã được lưu.
- Thoát Chế độ Cài đặt: Nhấn nút
M
để quay lại màn hình hiển thị trạng thái hoạt động bình thường.
C. Các Nhóm Tham số Quan trọng và Ví dụ Cài đặt:
Khởi tạo Nhanh (Quick Commissioning – P0010): Đây là bước đầu tiên và quan trọng nhất sau khi lắp đặt.
P0010 = 1
(Commissioning Parameter Filter): Bắt đầu quá trình cài đặt nhanh, chỉ hiển thị các tham số cần thiết nhất.
P0100
(Europe/North America): Chọn tiêu chuẩn điện áp/tần số (Thường chọn 0: Europe cho Việt Nam – 50Hz).
P0304
(Motor voltage): Nhập điện áp định mức của động cơ (Ví dụ: 220V cho động cơ 1 pha/3 pha 220V).
P0305
(Motor current): Nhập dòng điện định mức của động cơ (ghi trên nhãn động cơ).
P0307
(Motor power): Nhập công suất định mức của động cơ (Ví dụ: 0.55 kW).
P0310
(Motor frequency): Nhập tần số định mức của động cơ (Thường là 50 Hz).
P0311
(Motor speed): Nhập tốc độ định mức của động cơ (vòng/phút – rpm, ghi trên nhãn).
P1900
(Motor Data Identification): Chọn chế độ nhận dạng thông số động cơ (Ví dụ: 1 hoặc 2 để tối ưu hóa điều khiển). Biến tần sẽ tự động đo đạc các thông số của động cơ khi chạy lệnh này (cần đảm bảo an toàn).
P0010 = 0
: Kết thúc quá trình cài đặt nhanh.
Cài đặt Lệnh Điều Khiển (Command Source):
P0700
(Source of command): Xác định nguồn nhận lệnh Chạy/Dừng.
P0700 = 1
: Lệnh từ bàn phím BOP.
P0700 = 2
: Lệnh từ Terminal (ngõ vào số DI). Ví dụ: DI1 làm chân chạy/dừng.
P0700 = 5
: Lệnh từ Fieldbus (Mạng truyền thông Modbus/USS).
Cài đặt Tần số Tham chiếu (Setpoint Source):
P1000
(Source of frequency setpoint): Xác định nguồn đặt tần số mong muốn.
P1000 = 1
: Đặt tần số bằng các nút ▲/▼ trên BOP.
P1000 = 2
: Đặt tần số bằng ngõ vào tương tự AI1 (ví dụ: biến trở 0-10V).
P1000 = 3
: Đặt tần số cố định (Fixed Frequency – cài trong các tham số P1001-P1015).
P1000 = 5
: Đặt tần số qua Fieldbus (Mạng truyền thông).
P1000 = 7
: Đặt tần số bằng ngõ vào tương tự AI2.
Giới hạn Tần số và Thời gian Tăng/Giảm tốc:
P1080
(Min frequency): Tần số hoạt động tối thiểu (Ví dụ: 0 Hz).
P1082
(Max frequency): Tần số hoạt động tối đa (Ví dụ: 50 Hz hoặc cao hơn nếu cần).
P1120
(Ramp-up time): Thời gian tăng tốc từ 0 Hz lên tần số tối đa (Ví dụ: 5.0 giây).
P1121
(Ramp-down time): Thời gian giảm tốc từ tần số tối đa về 0 Hz (Ví dụ: 5.0 giây).
Sử dụng Macro Ứng Dụng (P0015): Để đơn giản hóa, bạn có thể chọn một macro phù hợp với ứng dụng của mình. Ví dụ:
P0015 = 1
: Macro cho Bơm/Quạt (V/f bình phương, DI1 chạy/dừng, AI1 đặt tốc độ).
P0015 = 3
: Macro cho Băng tải (V/f tuyến tính, DI1 chạy/dừng, DI2 đảo chiều, AI1 đặt tốc độ). Sau khi chọn Macro, bạn chỉ cần tinh chỉnh lại một vài tham số cơ bản như thông số động cơ và giới hạn tần số.
D. Ví dụ Cài đặt cho Ứng dụng Bơm nước đơn giản (Điều khiển tại chỗ):
- Thực hiện Quick Commissioning (P0010=1, nhập thông số động cơ P0304-P0311, P1900=1, P0010=0).
- Chọn lệnh chạy/dừng từ Terminal:
P0700 = 2
. (Giả sử nối công tắc vào DI1).
- Chọn đặt tần số bằng biến trở nối vào AI1 (0-10V):
P1000 = 2
.
- Cài đặt giới hạn tần số:
P1080 = 10
(Hz – ví dụ, không cho chạy dưới 10Hz), P1082 = 50
(Hz).
- Cài đặt thời gian tăng/giảm tốc mềm mại:
P1120 = 8.0
(s), P1121 = 8.0
(s).
Đây chỉ là hướng dẫn cơ bản. Mỗi ứng dụng sẽ có những yêu cầu cài đặt riêng. Việc đọc kỹ tài liệu hướng dẫn sử dụng đi kèm biến tần và hiểu rõ về ứng dụng của mình là rất quan trọng. Nếu bạn cần hỗ trợ cài đặt chuyên sâu hơn cho ứng dụng cụ thể, đội ngũ kỹ thuật giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng tư vấn qua hotline 08.12.77.88.99. Làm chủ việc lập trình biến tần V20 chính là làm chủ hiệu suất và sự linh hoạt cho hệ thống của bạn.
5. Xử Lý Nhanh Các Lỗi Thường Gặp Trên Biến Tần 6SL3210-5BB15-5BV1
Mã lỗi (Fault Code) |
Ý nghĩa Lỗi (Meaning) |
Nguyên nhân có thể (Possible Causes) |
Hướng xử lý gợi ý (Suggested Solutions) |
F0001 |
Quá dòng (Overcurrent) |
– Ngắn mạch đầu ra (pha-pha, pha-đất).
– Thời gian tăng tốc (P1120 ) quá ngắn.
– Tải quá nặng hoặc bị kẹt cơ khí.
– Thông số động cơ cài đặt sai.
– Lỗi module công suất IGBT. |
– Kiểm tra cáp động cơ và cuộn dây motor xem có chạm chập không.
– Tăng thời gian tăng tốc (P1120 ).
– Kiểm tra tải cơ khí, loại bỏ kẹt.
– Kiểm tra và cài đặt lại thông số động cơ (P0304 –P0311 ).
– Reset lỗi (Nhấn OK). Nếu lỗi lặp lại, liên hệ hỗ trợ kỹ thuật. |
F0002 |
Quá áp DC link (Overvoltage) |
– Điện áp nguồn đầu vào quá cao.
– Thời gian giảm tốc (P1121 ) quá ngắn (đặc biệt với tải quán tính lớn).
– Năng lượng tái sinh từ động cơ quá lớn.
– Lỗi mạch phanh (nếu có điện trở xả ngoài). |
– Kiểm tra điện áp nguồn cung cấp.
– Tăng thời gian giảm tốc (P1121 ).
– Kích hoạt chức năng Vdc max controller (P1240 ).
– Sử dụng điện trở xả (braking resistor) phù hợp (nếu cần).
– Reset lỗi. Nếu lỗi lặp lại, liên hệ hỗ trợ kỹ thuật. |
F0003 |
Thấp áp DC link (Undervoltage) |
– Điện áp nguồn đầu vào quá thấp hoặc mất nguồn.
– Cầu chì đầu vào bị đứt hoặc CB bị nhảy.
– Lỗi khối chỉnh lưu. |
– Kiểm tra điện áp nguồn cung cấp.
– Kiểm tra cầu chì, CB đầu vào.
– Đảm bảo các kết nối nguồn chắc chắn.
– Reset lỗi sau khi nguồn ổn định. Nếu lỗi lặp lại, liên hệ hỗ trợ kỹ thuật. |
F0004 |
Quá nhiệt biến tần (Inverter OverTemp) |
– Nhiệt độ môi trường quá cao (> 60°C).
– Quạt làm mát (nếu có) bị hỏng hoặc bị kẹt.
– Khe thông gió bị tắc nghẽn.
– Biến tần hoạt động quá tải liên tục. |
– Đảm bảo thông gió tốt cho tủ điện, giảm nhiệt độ môi trường.
– Kiểm tra và vệ sinh quạt làm mát, khe thông gió.
– Giảm tải hoặc kiểm tra lại công suất biến tần/động cơ.
– Chờ biến tần nguội, sau đó reset lỗi. |
F0005 |
Quá tải I2t biến tần (Inverter I2t) |
– Biến tần hoạt động quá tải trong thời gian dài.
– Thông số động cơ cài đặt sai.
– Tải cơ khí quá nặng. |
– Kiểm tra tải, đảm bảo phù hợp với công suất biến tần.
– Kiểm tra và cài đặt lại thông số động cơ (P0304 –P0311 ).
– Reset lỗi. |
F0011 |
Quá nhiệt động cơ (Motor OverTemp I2t) |
– Động cơ hoạt động quá tải.
– Cài đặt bảo vệ nhiệt động cơ (P0611 , P0614 ) chưa phù hợp.
– Mất pha đầu ra. |
– Kiểm tra tải cơ khí của động cơ.
– Kiểm tra và điều chỉnh thông số bảo vệ nhiệt động cơ.
– Kiểm tra kết nối cáp động cơ.
– Reset lỗi. |
F0052 |
Lỗi bộ nhớ công suất (Powerstack Fault) |
– Lỗi phần cứng bên trong mạch công suất. |
– Lỗi nghiêm trọng, cần liên hệ nhà cung cấp hoặc trung tâm bảo hành Siemens để kiểm tra và sửa chữa. |
A0501 |
Cảnh báo giới hạn dòng (Current Limit Warning) |
– Biến tần đang hoạt động ở mức giới hạn dòng điện (P0640 ). Tải đang tăng cao hoặc thời gian tăng/giảm tốc quá ngắn. |
– Đây là cảnh báo, không phải lỗi dừng máy. Biến tần tự điều chỉnh tần số để giữ dòng trong giới hạn.
– Kiểm tra tải, tăng thời gian tăng/giảm tốc nếu cần. |
6. Nâng Tầm Hệ Thống Của Bạn Ngay Hôm Nay Với Biến Tần 6SL3210-5BB15-5BV1 Từ thanhthienphu.vn
Qua những phân tích chi tiết về thông số kỹ thuật, cấu tạo bền bỉ, các tính năng thông minh vượt trội và hướng dẫn sử dụng thực tế, chắc hẳn bạn đã nhận thấy biến tần Siemens V20 6SL3210-5BB15-5BV1 chính là mảnh ghép hoàn hảo mà hệ thống máy móc, dây chuyền sản xuất hay các ứng dụng tự động hóa của bạn đang cần.
Đây không chỉ là một khoản đầu tư vào thiết bị, mà là đầu tư vào hiệu quả vận hành, vào việc cắt giảm chi phí năng lượng và bảo trì, vào sự an toàn cho người lao động và vào năng lực cạnh tranh bền vững cho doanh nghiệp của bạn trong kỷ nguyên công nghiệp 4.0 đang phát triển mạnh mẽ tại Việt Nam.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SL3210-5BB15-5BV1 Biến tần V20 1P 0.55kW chính hãng Siemens với mức giá cạnh tranh nhất thị trường, mà còn mang đến cho bạn một trải nghiệm mua sắm và dịch vụ hỗ trợ kỹ thuật vượt trội:
- Sản phẩm chính hãng 100%: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ CO/CQ, bảo hành theo tiêu chuẩn của Siemens.
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng lắng nghe nhu cầu, tư vấn giải pháp tối ưu nhất cho từng bài toán cụ thể của bạn, dù là nâng cấp hệ thống bơm quạt, tối ưu băng tải hay tự động hóa dây chuyền.
- Hỗ trợ kỹ thuật tận tâm: Không chỉ dừng lại ở việc bán hàng, chúng tôi đồng hành cùng bạn trong suốt quá trình lắp đặt, cài đặt và vận hành.
- Dịch vụ hậu mãi chu đáo: Chính sách bảo hành rõ ràng, hỗ trợ sửa chữa, thay thế linh kiện khi cần thiết.
- Giao hàng nhanh chóng: Mạng lưới phân phối rộng khắp, đảm bảo giao hàng tận nơi tại Hà Nội, TP. Hồ Chí Minh, Đà Nẵng, Bình Dương, và các tỉnh thành trên toàn quốc.
Liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết và nhận báo giá tốt nhất cho Biến tần Siemens V20 6SL3210-5BB15-5BV1:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Hãy để thanhthienphu.vn và biến tần 6SL3210-5BB15-5BV1 đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và kỹ thuật.
Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
Bùi Thanh Tâm Đã mua tại thanhthienphu.vn
Sản phẩm tốt, nhưng màu sắc không giống 100% trên hình.
Phạm Thị Nga Đã mua tại thanhthienphu.vn
Hàng đẹp, đúng với hình ảnh, sử dụng rất tốt!
Vũ Thanh Tùng Đã mua tại thanhthienphu.vn
Dùng được, giá hợp lý, nhưng shop nên gói hàng kỹ hơn!
Phạm Đức Phong Đã mua tại thanhthienphu.vn
Nhìn chung là hài lòng nhưng giá hơi cao một chút.
Lê Hoàng Nam Đã mua tại thanhthienphu.vn
Hàng về rất nhanh, chất lượng tuyệt vời, cực kỳ hài lòng!
Lê Anh Dũng Đã mua tại thanhthienphu.vn
Sản phẩm đẹp, nhưng không hoàn toàn giống mô tả.
Bùi Văn Khánh Đã mua tại thanhthienphu.vn
Sản phẩm dùng ổn nhưng chưa thực sự xuất sắc.
