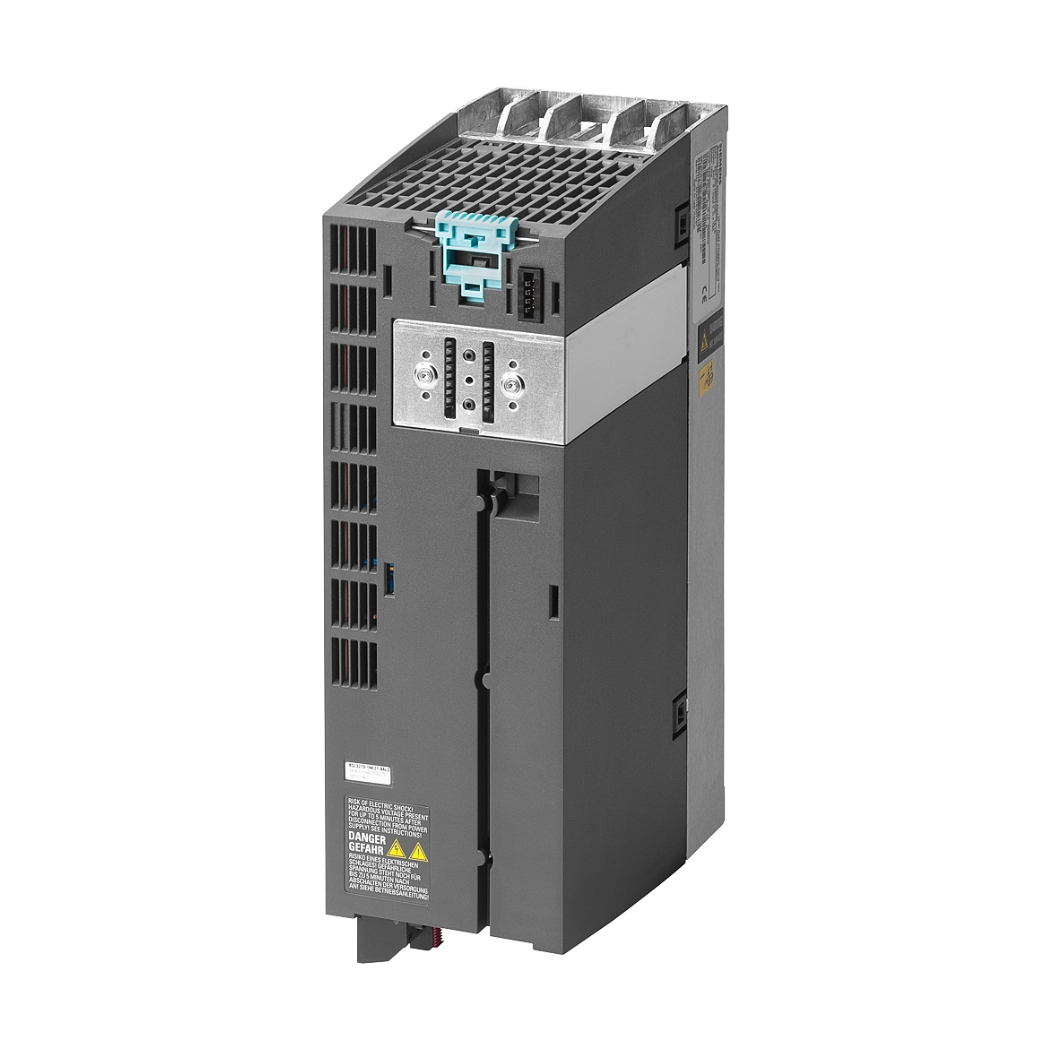

Giảm giá trực tiếp trên đơn hàng 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW, trái tim của hệ thống truyền động, mang đến giải pháp hoàn hảo cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và khả năng điều khiển chính xác.
Biến tần Siemens này, hiện đã có mặt tại thanhthienphu.vn, sẽ nâng tầm quy trình sản xuất của bạn, tối ưu hóa năng lượng và đảm bảo an toàn vận hành.
1. Thông Tin Chi Tiết Về 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1NE31-1UL0 |
| Dòng sản phẩm | SINAMICS G120 |
| Mô-đun nguồn | PM230 (Power Module) |
| Điện áp đầu vào | 3AC 380-480 V +10/-10 % |
| Tần số đầu vào | 47-63 Hz |
| Công suất | 55 kW (75 HP) |
| Dòng điện đầu ra định mức | 101A |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), lên đến +55°C (có giảm công suất) |
| Kích thước (Rộng x Cao x Sâu) | 275 x 638 x 359 mm |
| Trọng lượng | Khoảng 54 kg |
| Tiêu chuẩn | CE, UL, cUL, RCM, EAC |
| Phần mềm hỗ trợ | STARTER, Startdrive |
2. Cấu Tạo Của 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW
- Khối công suất (Power Module – PM230): Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, giúp chuyển đổi năng lượng hiệu quả, giảm tổn thất và sinh nhiệt.
- Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo hoạt động ổn định.
- Quạt làm mát: Đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ thiết bị.
- Bo mạch điều khiển: Xử lý tín hiệu và điều khiển hoạt động của biến tần.
- Cổng kết nối: Cho phép kết nối với các thiết bị ngoại vi và hệ thống điều khiển.
- Vỏ máy: Bảo vệ các bộ phận bên trong khỏi tác động của môi trường.
3. Các Tính Năng Chính Của 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW
- Điều khiển Vector vòng kín: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ.
- Tự động dò thông số động cơ: Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt.
- Chế độ bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, đảm bảo an toàn cho hệ thống.
- Chức năng tiết kiệm năng lượng: Tối ưu hóa hiệu suất sử dụng năng lượng, giảm chi phí vận hành.
- Hỗ trợ nhiều giao thức truyền thông: PROFIBUS DP, PROFINET, Modbus RTU, USS, CANopen.
- Tích hợp chức năng an toàn: STO (Safe Torque Off), SS1 (Safe Stop 1).
- Khả năng tùy chỉnh: Cho phép người dùng điều chỉnh các thông số để phù hợp với ứng dụng cụ thể.
- Chức năng điều khiển PID: Ổn định quy trình điều khiển.
4. Hướng Dẫn Kết Nối 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW Với Phần Mềm
Chuẩn bị:
- Biến tần 6SL3210-1NE31-1UL0.
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive.
- Cáp kết nối (USB, Ethernet).
Kết nối phần cứng:
Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB) đến máy tính.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Chọn loại biến tần và giao thức kết nối.
- Thiết lập địa chỉ IP (nếu sử dụng kết nối Ethernet).
- Thực hiện kết nối.
Cấu hình:
Sử dụng giao diện phần mềm để cấu hình các thông số của biến tần (ví dụ: tốc độ, mô-men xoắn, chế độ điều khiển).
Giám sát và điều khiển:
Sử dụng phần mềm để giám sát trạng thái hoạt động của biến tần và điều khiển từ xa.
5. Cách Lập Trình 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW
Lập trình bằng BOP (Basic Operator Panel):
- Sử dụng các nút bấm và màn hình hiển thị trên BOP để điều hướng menu và thay đổi các thông số.
- Phương pháp này phù hợp cho các ứng dụng đơn giản và cấu hình cơ bản.
Lập trình bằng phần mềm STARTER hoặc Startdrive:
- Cung cấp giao diện đồ họa trực quan, dễ sử dụng.
- Cho phép lập trình các chức năng nâng cao và tạo các chương trình điều khiển phức tạp.
- Hỗ trợ mô phỏng và kiểm tra chương trình trước khi tải xuống biến tần.
Các bước lập trình cơ bản:
- Chọn chế độ điều khiển (ví dụ: điều khiển tốc độ, điều khiển mô-men xoắn).
- Cài đặt các thông số động cơ (ví dụ: dòng định mức, tốc độ định mức).
- Cài đặt các thông số vận hành (ví dụ: tốc độ đặt, thời gian tăng/giảm tốc).
- Cấu hình các chức năng bảo vệ.
- Tải chương trình xuống biến tần.
- Kiểm tra và hiệu chỉnh.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1NE31-1UL0 G120 PM230 3AC 55kW
| Mã lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm thời gian tăng tốc. |
| F0003 | Điện áp thấp | Kiểm tra nguồn điện, kiểm tra điện áp đầu vào. |
| F0004 | Quá áp | Kiểm tra nguồn điện, kiểm tra điện áp đầu vào, kiểm tra cài đặt phanh hãm. |
| F0005 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0701 | Lỗi truyền thông | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông. |
| A0501 | Cảnh báo quá dòng | Kiểm tra giá trị dòng điện thực, đảm bảo không vượt quá giá trị dòng định mức.
Kiểm tra tải xem có bị kẹt hoặc quá tải không. Nếu cần thiết, tăng giới hạn dòng điện trong phần mềm. |
| A0503 | Cảnh báo quá áp | Đảm bảo điện áp cung cấp nằm trong phạm vi cho phép của biến tần.
Kiểm tra cài đặt bảo vệ quá áp và điều chỉnh nếu cần. |
| A0923 | Báo động quá nhiệt biến tần | Kiểm tra môi trường hoạt động, đảm bảo nhiệt độ không vượt quá giới hạn cho phép.
Kiểm tra quạt làm mát của biến tần, vệ sinh nếu cần. Giảm tải hoặc tần suất hoạt động của biến tần để giảm nhiệt độ. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Liên hệ thanhthienphu.vn qua:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để chúng tôi giúp bạn biến những thách thức thành cơ hội, đưa doanh nghiệp của bạn lên một tầm cao mới!
