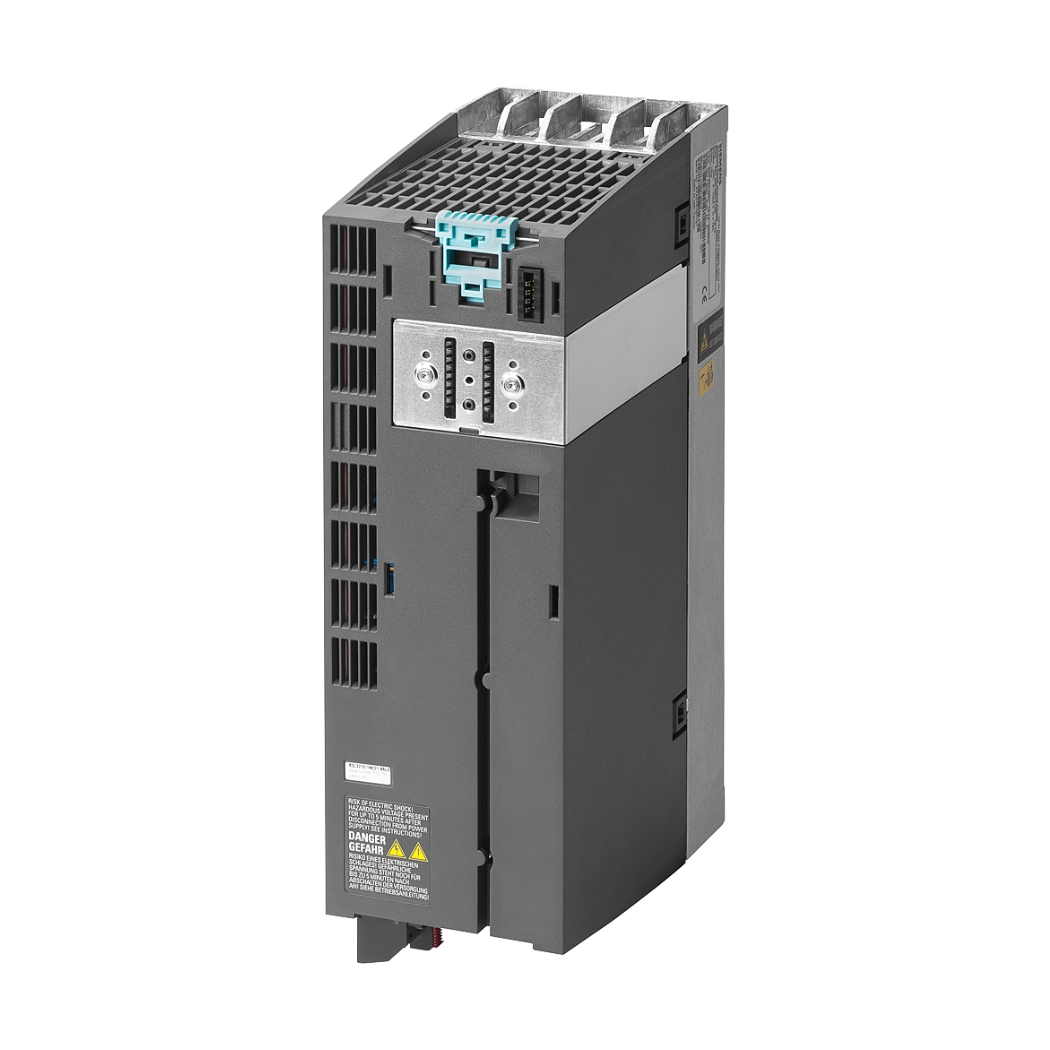

6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW

6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW, bộ biến tần Siemens mạnh mẽ, mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.

thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn nâng tầm hiệu quả hoạt động với các dòng biến tần, bộ điều khiển động cơ chất lượng cao, và giải pháp tự động hóa tiên tiến.

1. Thông tin chi tiết về 6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW

2. Cấu tạo 6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW

• Mô-đun điều khiển (CU – Control Unit): Đây là bộ não của biến tần, thực hiện các chức năng điều khiển, xử lý tín hiệu và giao tiếp. CU có thể tháo rời, cho phép thay thế hoặc nâng cấp dễ dàng.
• Mô-đun công suất (PM – Power Module): PM230 là mô-đun công suất được thiết kế để cung cấp năng lượng cho động cơ. Nó chứa các linh kiện bán dẫn công suất (IGBT) để chuyển đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ thay đổi, điều khiển tốc độ động cơ.
• Tản nhiệt: Giúp giải nhiệt cho các linh kiện công suất, đảm bảo hoạt động ổn định.
• Quạt làm mát: Tăng cường khả năng tản nhiệt, đặc biệt trong môi trường làm việc khắc nghiệt.
• Cổng kết nối: Cho phép kết nối với các thiết bị ngoại vi như cảm biến, bộ mã hóa vòng quay (encoder), màn hình điều khiển, và hệ thống mạng truyền thông.
• Bảng mạch điều khiển: Chứa các vi mạch và linh kiện điện tử thực hiện các chức năng điều khiển và bảo vệ.
• Vỏ bảo vệ: Đảm bảo an toàn cho người vận hành tránh tiếp xúc với các bộ phận mang điện, đồng thời bảo vệ biến tần khỏi bụi bẩn và tác động của môi trường.

3. Các tính năng chính của 6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW

• Điều khiển vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
• Điều khiển V/f: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
• Tích hợp chức năng an toàn: Chức năng Safe Torque Off (STO) giúp ngắt mô-men xoắn của động cơ một cách an toàn, bảo vệ người vận hành và thiết bị.
• Hiệu suất cao: Tiết kiệm năng lượng đáng kể so với các phương pháp điều khiển truyền thống.
• Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá tải, quá dòng, quá áp, mất pha, chạm đất.
• Dải công suất rộng: Phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
• Phần mềm hỗ trợ mạnh mẽ: STARTER và Startdrive (trong TIA Portal) cung cấp giao diện trực quan, dễ sử dụng, giúp cấu hình, giám sát và chẩn đoán lỗi một cách nhanh chóng.

4. Hướng dẫn kết nối 6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW với phần mềm

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER hoặc Startdrive (có thể tải về từ trang web của Siemens).
• Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại mô-đun điều khiển).
• Biến tần 6SL3210-1NE27-5UL0 đã được lắp đặt và cấp nguồn.
• Đảm bảo máy tính và biến tần được kết nối vào cùng một mạng (nếu sử dụng kết nối Ethernet).

Kết nối phần cứng:

• Kết nối USB: Cắm một đầu cáp USB vào cổng USB trên mô-đun điều khiển của biến tần, đầu còn lại cắm vào cổng USB trên máy tính.
• Kết nối Ethernet: Cắm một đầu cáp Ethernet vào cổng Ethernet trên mô-đun điều khiển, đầu còn lại cắm vào cổng Ethernet trên máy tính hoặc switch mạng.

Cài đặt phần mềm (nếu chưa cài đặt):

• Chạy file cài đặt STARTER hoặc Startdrive và làm theo hướng dẫn trên màn hình.
• Trong quá trình cài đặt, có thể bạn sẽ cần chọn loại biến tần và phiên bản firmware tương ứng.

Kết nối phần mềm với biến tần:

• Mở phần mềm STARTER hoặc Startdrive.
• Tạo một project mới hoặc mở project hiện có.
• Chọn loại kết nối (USB hoặc Ethernet).
• Nếu sử dụng kết nối Ethernet, bạn cần nhập địa chỉ IP của biến tần (có thể tìm thấy trong tài liệu hướng dẫn hoặc trên màn hình hiển thị của biến tần).
• Nhấn nút “Connect” hoặc tương tự để thiết lập kết nối.

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái của biến tần và bạn có thể bắt đầu cấu hình, giám sát hoặc chẩn đoán lỗi.
• Nếu kết nối không thành công, hãy kiểm tra lại các bước trên, đảm bảo cáp kết nối chắc chắn, địa chỉ IP chính xác (nếu sử dụng Ethernet), và driver đã được cài đặt đầy đủ.

5. Cách lập trình 6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW

Mở project và kết nối với biến tần (như đã hướng dẫn ở phần trên).

Cấu hình thông số cơ bản:

• Chọn loại động cơ (đồng bộ, không đồng bộ).
• Nhập các thông số định mức của động cơ (điện áp, dòng điện, công suất, tốc độ, hệ số công suất). Thông tin này thường có trên nhãn động cơ.
• Chọn chế độ điều khiển (V/f, vector không cảm biến, vector có encoder).
• Thiết lập các thông số điều khiển (tốc độ đặt, thời gian tăng/giảm tốc, giới hạn dòng điện, mô-men xoắn).
• Cấu hình các đầu vào/ra số (DI/DO) và đầu vào/ra tương tự (AI/AO) theo yêu cầu của ứng dụng.

Cấu hình các chức năng nâng cao (tùy chọn):

• Chức năng điều khiển PID (nếu cần điều khiển chính xác một đại lượng nào đó như áp suất, lưu lượng, nhiệt độ).
• Chức năng tự động dò thông số động cơ (auto-tuning).
• Chức năng tiết kiệm năng lượng.
• Chức năng giám sát và bảo vệ.

Lưu cấu hình và tải xuống biến tần.

Chạy thử và kiểm tra:

• Chạy thử biến tần ở chế độ không tải để kiểm tra các thông số cơ bản.
• Kết nối động cơ và chạy thử ở chế độ có tải.
• Theo dõi các thông số hoạt động của biến tần và động cơ trên phần mềm hoặc màn hình hiển thị.
• Điều chỉnh các thông số nếu cần thiết để đạt được hiệu suất tối ưu.

6. Khắc phục một số lỗi thường gặp với 6SL3210-1NE27-5UL0 G120 PM230 3AC 37kW

Lỗi F0001 (Quá dòng):

• Nguyên nhân: Dòng điện vượt quá giá trị cho phép.
• Kiểm tra: Tải có bị kẹt không, thông số động cơ có đúng không, thời gian tăng tốc quá ngắn.
• Khắc phục: Giảm tải, kiểm tra và điều chỉnh thông số động cơ, tăng thời gian tăng tốc.

Lỗi F0002 (Quá áp):

• Nguyên nhân: Điện áp DC-link vượt quá giá trị cho phép.
• Kiểm tra: Điện áp lưới có ổn định không, điện trở hãm có bị hỏng không (nếu có).
• Khắc phục: Kiểm tra và ổn định điện áp lưới, thay thế điện trở hãm (nếu cần).

Lỗi F0003 (Thấp áp):

• Nguyên nhân: Điện áp DC-link quá thấp.
• Kiểm tra: Điện áp lưới có bị sụt áp không, cầu chì có bị đứt không.
• Khắc phục: Kiểm tra và ổn định điện áp lưới, thay thế cầu chì (nếu cần).

Lỗi F0004 (Quá nhiệt):

• Nguyên nhân: Nhiệt độ biến tần hoặc động cơ quá cao.
• Kiểm tra: Quạt làm mát có hoạt động không, môi trường làm việc có quá nóng không, tải có bị quá tải không.
• Khắc phục: Đảm bảo quạt làm mát hoạt động tốt, cải thiện thông gió, giảm tải.

Lỗi F0070 (Lỗi giao tiếp):

• Nguyên nhân: Mất kết nối giữa biến tần và bộ điều khiển hoặc máy tính.
• Kiểm tra: Cáp kết nối có bị lỏng hoặc hỏng không, địa chỉ IP có đúng không (nếu sử dụng Ethernet).
• Khắc phục: Kiểm tra và siết chặt cáp kết nối, kiểm tra và cấu hình lại địa chỉ IP.

Lỗi A0501 (Cảnh báo quá dòng):

• Nguyên nhân: Dòng điện gần đạt đến giới hạn. Đây là cảnh báo, chưa phải lỗi.
• Kiểm tra: Tải, thông số động cơ, thời gian tăng/giảm tốc
• Khắc phục: Tương tự lỗi F0001
