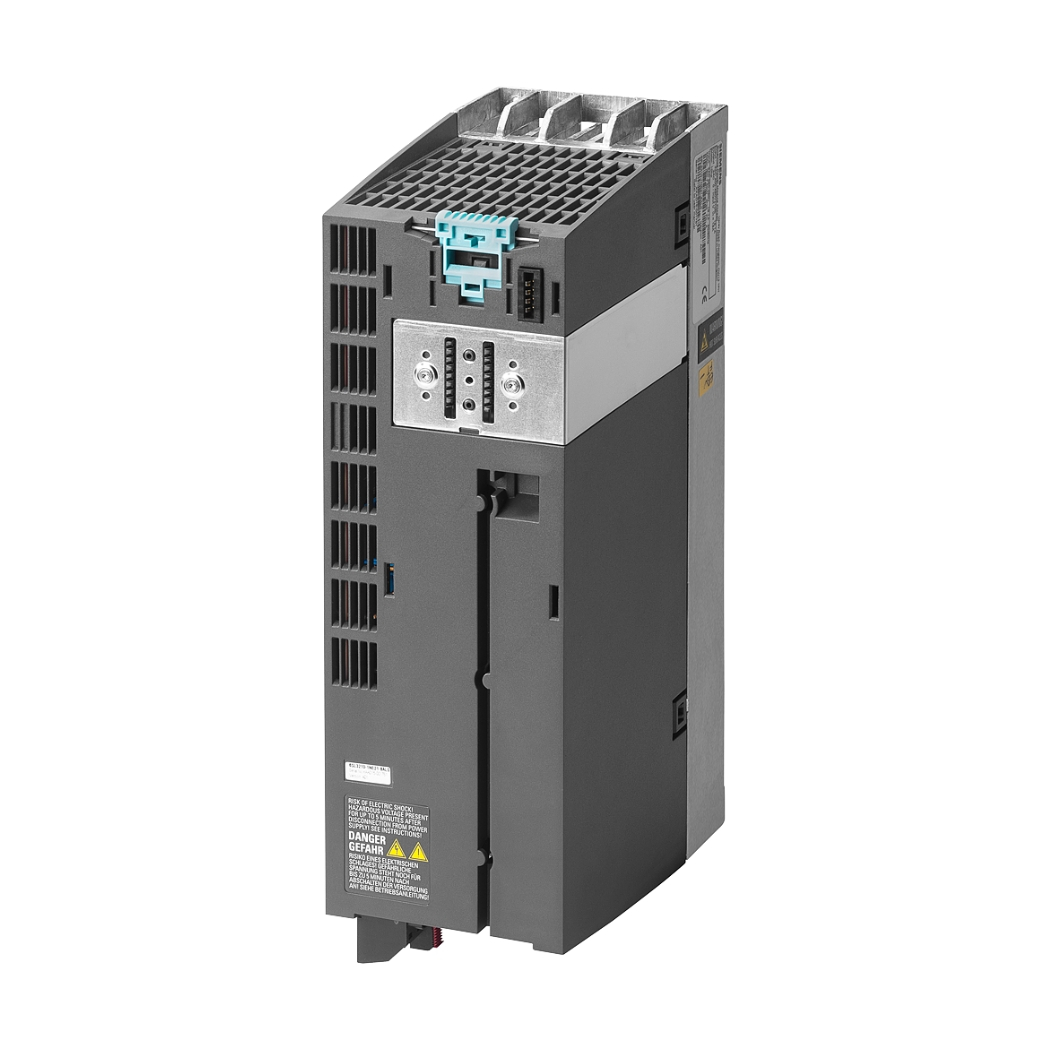

6SL3210-1NE23-2UG1 G120P PM230 3P 15kW: Giải pháp biến tần Siemens ưu việt cho hiệu suất đỉnh cao và tiết kiệm năng lượng, mang đến sự ổn định và sức mạnh cho mọi ứng dụng công nghiệp của bạn tại thanhthienphu.vn.

Khám phá ngay bộ biến tần Siemens mạnh mẽ này, một thiết bị điều khiển động cơ tiên tiến, được thiết kế để giải quyết triệt để những thách thức về hiệu suất, chi phí và độ tin cậy mà các kỹ sư và nhà quản lý đang đối mặt hàng ngày, đồng thời mở ra cánh cửa đến tương lai tự động hóa thông minh và bền vững; một lựa chọn tối ưu cho hệ thống truyền động công nghiệp.

1. Khám Phá Cấu Tạo Tinh Tế Của Biến Tần 6SL3210-1NE23-2UG1

• Mạch chỉnh lưu (Rectifier): Biến đổi điện áp xoay chiều AC từ lưới điện thành điện áp một chiều DC bus.
• DC Link: Bao gồm các tụ điện dung lượng lớn để lưu trữ năng lượng và làm phẳng điện áp DC bus, đảm bảo nguồn cung cấp ổn định cho mạch nghịch lưu.
• Mạch nghịch lưu (Inverter): Sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) tiên tiến để biến đổi điện áp DC thành điện áp AC ba pha với tần số và biên độ có thể điều chỉnh, cấp cho động cơ.
• Mạch điều khiển và bảo vệ tích hợp: Giám sát liên tục các thông số vận hành như dòng điện, điện áp, nhiệt độ để bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt.
• Hệ thống tản nhiệt hiệu quả: Sử dụng quạt làm mát và các tấm tản nhiệt được thiết kế tối ưu để duy trì nhiệt độ hoạt động an toàn cho các linh kiện công suất, kéo dài tuổi thọ thiết bị.
• Bộ lọc EMC tích hợp: Giảm thiểu nhiễu điện từ phát ra môi trường và tăng khả năng chống nhiễu từ bên ngoài.

2. Những Tính Năng Chính Vượt Trội Của 6SL3210-1NE23-2UG1

• Tối Ưu Hóa Cho Ứng Dụng Bơm, Quạt, Máy Nén (HVAC): PM230 được thiết kế chuyên biệt cho các tải có mô-men thay đổi như bơm và quạt. Các chế độ điều khiển V/f ECO và các chức năng chuyên dụng như chế độ ngủ đông (hibernation mode), tự động khởi động lại sau mất điện, bỏ qua tần số cộng hưởng, điều khiển đa bơm (multi-pump control – cần CU phù hợp) giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng vượt trội. Nghiên cứu của Bộ Năng lượng Hoa Kỳ (DOE) chỉ ra rằng, việc sử dụng biến tần cho hệ thống bơm, quạt có thể tiết kiệm từ 20% đến 50% điện năng tiêu thụ so với phương pháp điều khiển truyền thống.
• Tiết Kiệm Năng Lượng Vượt Trội: Chế độ V/f ECO tự động điều chỉnh điện áp ngõ ra dựa trên tải thực tế, giảm tổn hao năng lượng trong động cơ khi non tải hoặc tải thấp. Chức năng tính toán và hiển thị năng lượng tiêu thụ giúp người dùng dễ dàng theo dõi và đánh giá hiệu quả tiết kiệm. Việc đầu tư vào biến tần G120P PM230 là một khoản đầu tư thông minh, mang lại lợi ích kinh tế lâu dài thông qua việc cắt giảm chi phí vận hành.
• Vận Hành Êm Ái và Bảo Vệ Động Cơ: Tần số đóng cắt PWM (Pulse Width Modulation) có thể điều chỉnh giúp giảm tiếng ồn động cơ. Các chức năng bảo vệ toàn diện như bảo vệ quá tải, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua PTC/KTY), chạm đất, ngắn mạch giúp kéo dài tuổi thọ của cả biến tần và động cơ, giảm thiểu rủi ro dừng máy đột ngột.
• Tích Hợp Sẵn Bộ Lọc EMC và Bộ Hãm: Việc tích hợp sẵn bộ lọc EMC loại A giúp giảm nhiễu điện từ phát ra môi trường xung quanh, đáp ứng các tiêu chuẩn về tương thích điện từ và đơn giản hóa việc lắp đặt. Bộ hãm động năng (braking chopper) tích hợp cho phép kết nối trực tiếp điện trở hãm (cần mua riêng nếu yêu cầu hãm năng lượng lớn), giúp xử lý năng lượng tái sinh từ động cơ trong quá trình giảm tốc, đảm bảo dừng tải an toàn và nhanh chóng.
• Tính Năng An Toàn Tích Hợp (Integrated Safety Functions): Mặc dù PM230 chủ yếu tập trung vào công suất, khi kết hợp với các Mô-đun Điều Khiển phù hợp (như dòng CU240E-2 F hoặc CU250S-2), hệ thống G120P có thể cung cấp các chức năng an toàn tiên tiến như Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS). Tính năng STO cơ bản thường được tích hợp sẵn trên nhiều CU, giúp ngăn chặn động cơ khởi động không mong muốn, nâng cao an toàn cho người vận hành và máy móc theo tiêu chuẩn quốc tế như IEC 61508 SIL 2 và ISO 13849-1 PL d.
• Khởi Động và Vận Hành Mượt Mà: Biến tần giúp khởi động động cơ êm ái, loại bỏ dòng khởi động lớn gây sụt áp lưới và hao mòn cơ khí, đặc biệt quan trọng với các động cơ công suất 15kW.
• Giao Tiếp Linh Hoạt: Ngoài các cổng giao tiếp tích hợp sẵn trên PM230 (USS, Modbus RTU), việc lựa chọn CU phù hợp cho phép kết nối biến tần vào hầu hết các mạng truyền thông công nghiệp phổ biến (PROFINET, PROFIBUS DP, EtherNet/IP, CANopen, BACnet MS/TP), dễ dàng tích hợp vào hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA) hoặc Hệ thống quản lý tòa nhà (BMS).

3. Hướng Dẫn Kết Nối Biến Tần 6SL3210-1NE23-2UG1 Với Phần Mềm Máy Tính

Bước 1: Kết nối vật lý:

• Sử dụng cáp Ethernet, kết nối một đầu vào cổng Ethernet/PROFINET trên Control Unit của biến tần G120P.
• Kết nối đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính của bạn hoặc vào switch mạng chung nếu biến tần và máy tính cùng thuộc một mạng LAN.

Bước 2: Cấu hình địa chỉ IP:

• Trên máy tính: Đảm bảo địa chỉ IP của card mạng máy tính được đặt cùng dải mạng với địa chỉ IP mặc định của biến tần hoặc dải mạng bạn dự định cấu hình cho biến tần. Ví dụ, nếu IP mặc định của biến tần là 192.168.0.1, bạn có thể đặt IP máy tính là 192.168.0.10, Subnet Mask 255.255.255.0.
• Trên biến tần (nếu cần thay đổi IP): Bạn có thể cần sử dụng công cụ Siemens Proneta hoặc chức năng “Assign IP address” trong TIA Portal để dò tìm và gán địa chỉ IP mới cho biến tần nếu địa chỉ mặc định bị trùng hoặc không phù hợp với mạng của bạn.

Bước 3: Mở TIA Portal và tạo dự án:

• Khởi động phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (Create new project) hoặc mở một dự án hiện có (Open existing project).
• Chuyển sang giao diện “Project view”.

Bước 4: Thêm thiết bị biến tần vào dự án:

• Trong cây dự án (Project tree), nhấp đúp vào “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Drives” -> “SINAMICS drives” -> “SINAMICS G120P” (hoặc dòng tương ứng với CU bạn đang sử dụng, ví dụ “SINAMICS G120/G120C/G120D/G120P”).
• Chọn đúng loại Control Unit (ví dụ: CU230P-2 PN) và phiên bản firmware tương ứng. Nếu không chắc chắn, bạn có thể chọn phiên bản gần đúng và cập nhật sau.
• Nhấp “OK” để thêm biến tần vào dự án.

Bước 5: Thiết lập kết nối trực tuyến (Online connection):

• Trong cây dự án, chọn thiết bị biến tần vừa thêm.
• Nhấp chuột phải và chọn “Online & diagnostics” hoặc sử dụng biểu tượng “Go online” trên thanh công cụ.
• Trong cửa sổ “Go online”, chọn loại giao diện PG/PC là card mạng bạn đang sử dụng để kết nối với biến tần.
• Chọn “PN/IE” (PROFINET/Industrial Ethernet) làm kiểu kết nối.
• Nhấp vào nút “Start search”. TIA Portal sẽ quét mạng để tìm các thiết bị tương thích.
• Khi biến tần G120P của bạn xuất hiện trong danh sách “Accessible devices”, chọn nó và nhấp vào nút “Go online”.

Bước 6: Xác nhận kết nối thành công:

• Nếu kết nối thành công, các biểu tượng trạng thái trong TIA Portal sẽ chuyển sang màu xanh lá cây hoặc cam, cho biết trạng thái trực tuyến.
• Bạn có thể thấy thông tin trạng thái thực tế của biến tần trong cửa sổ “Online & diagnostics”.

4. Hướng Dẫn Lập Trình Cơ Bản Cho Biến Tần 6SL3210-1NE23-2UG1

1. Xác Định Yêu Cầu Ứng Dụng: Trước khi bắt đầu, hãy làm rõ các yêu cầu:

• Loại tải: Bơm, quạt, máy nén hay ứng dụng khác?
• Thông số động cơ: Công suất, điện áp, dòng điện định mức, tốc độ định mức, tần số định mức (ghi trên nhãn động cơ).
• Phương thức điều khiển: Điều khiển tốc độ qua tín hiệu analog (0-10V, 4-20mA), qua truyền thông (Modbus, PROFINET,…), hay chạy ở các cấp tốc độ cố định?
• Tín hiệu khởi động/dừng: Dùng nút nhấn ngoài, tín hiệu từ PLC, hay qua truyền thông?
• Yêu cầu về thời gian tăng/giảm tốc (ramp-up/ramp-down time).
• Các chức năng đặc biệt cần sử dụng: Bộ điều khiển PID, chế độ ngủ đông, điều khiển đa bơm,…
• Yêu cầu về an toàn.

2. Truy Cập Chế Độ Cài Đặt:

• Qua Bảng Điều Khiển (BOP-2/IOP-2): Nhấn các nút điều hướng để vào menu Parameter, nhập mật khẩu truy cập (nếu có, mặc định thường là 0).
• Qua Phần Mềm (STARTER/Startdrive): Kết nối máy tính với biến tần như hướng dẫn ở mục 4. Truy cập danh sách thông số (parameter list) hoặc sử dụng các mặt nạ (masks) hay trình hướng dẫn (wizards) chuyên dụng.

3. Cài Đặt Ban Đầu (Quick Commissioning): Đây là bước quan trọng nhất, đặc biệt khi sử dụng lần đầu.

• Reset về mặc định nhà sản xuất (Factory Reset – P0010=30, P0970=1): Nên thực hiện để đảm bảo cấu hình sạch.
• Chọn Macro Ứng Dụng (P0015): Siemens cung cấp các bộ thông số cài đặt sẵn (macro) cho các ứng dụng phổ biến (ví dụ: macro cho bơm/quạt với điều khiển qua analog). Chọn macro phù hợp giúp tiết kiệm thời gian cấu hình I/O và các chức năng cơ bản.
• Nhập Thông Số Động Cơ (P0304, P0305, P0307, P0308, P0310, P0311,…): Nhập chính xác các giá trị điện áp, dòng điện, công suất, tần số, tốc độ định mức của động cơ. Đây là thông tin cực kỳ quan trọng để biến tần tính toán và điều khiển động cơ chính xác.
• Thực Hiện Nhận Dạng Động Cơ (Motor Identification – P1910): Sau khi nhập thông số, cần thực hiện quá trình nhận dạng động cơ (ở chế độ dừng hoặc quay tùy chọn) để biến tần tối ưu hóa các tham số điều khiển dựa trên đặc tính thực tế của động cơ. Quá trình này cải thiện đáng kể hiệu suất và độ ổn định.

4. Cấu Hình Các Thông Số Chính:

• Nguồn Lệnh Điều Khiển (Command Source – P0700): Chọn nguồn nhận lệnh Start/Stop (ví dụ: P0700=2 nếu dùng Terminal – đầu nối dây).
• Nguồn Đặt Tốc Độ (Setpoint Source – P1000): Chọn nguồn nhận tín hiệu đặt tốc độ (ví dụ: P1000=2 nếu dùng Analog Input 1).
• Thời Gian Tăng/Giảm Tốc (Ramp Times – P1120, P1121): Cài đặt thời gian mong muốn để động cơ tăng tốc từ 0 lên tốc độ tối đa và ngược lại.
• Giới Hạn Tốc Độ (Speed Limits – P1080, P1082): Đặt tốc độ tối thiểu và tối đa cho phép.
• Giới Hạn Dòng Điện (Current Limit – P0640): Đặt giới hạn dòng điện tối đa để bảo vệ biến tần và động cơ.

5. Cấu Hình Chức Năng Nâng Cao (Tùy chọn):

• Bộ Điều Khiển PID (P2200 – P2294): Nếu cần điều khiển ổn định một đại lượng quá trình (áp suất, lưu lượng), bạn cần kích hoạt và cấu hình bộ điều khiển PID tích hợp.
• Chế Độ Ngủ Đông (Hibernation Mode – P2390 – P2396): Cài đặt ngưỡng tốc độ/tần số thấp để biến tần tự động dừng và khởi động lại, tiết kiệm năng lượng cho ứng dụng bơm/quạt chạy không liên tục.
• Truyền Thông (P2000 – P2041,…): Cấu hình địa chỉ mạng, tốc độ baud, các thông số liên quan nếu sử dụng truyền thông Modbus, PROFINET,…
• Đầu Vào/Ra Số/Tương Tự (Digital/Analog I/O – P0701-P0748, P0756-P0781): Gán chức năng cụ thể cho từng đầu vào/ra (ví dụ: DI1 là Start/Stop, AI1 là tín hiệu đặt tốc độ 0-10V).

6. Lưu Thông Số (P0971=1): Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (ROM) để tránh mất cấu hình khi ngắt nguồn.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3210-1NE23-2UG1

Một số cảnh báo (Alarm – Axxxxx) thường gặp:

• A07910: Quá nhiệt động cơ (Motor Over Temperature): Nhiệt độ ước tính của động cơ vượt ngưỡng cảnh báo. Giảm tải hoặc cải thiện làm mát động cơ.
• A05000: Quá nhiệt biến tần (Drive Over Temperature): Nhiệt độ tản nhiệt của biến tần vượt ngưỡng cảnh báo. Kiểm tra điều kiện môi trường, đảm bảo thông gió tốt, làm sạch bộ tản nhiệt, kiểm tra quạt.
• A07920: Cảnh báo tải trọng (I2T Alarm): Biến tần hoạt động gần ngưỡng quá tải nhiệt. Kiểm tra tải, có thể cần chọn biến tần công suất lớn hơn nếu tình trạng này xảy ra thường xuyên.

6. Đừng Chần Chừ Nâng Cấp Hệ Thống – Liên Hệ thanhthienphu.vn Ngay Hôm Nay

Bạn đã cùng thanhthienphu.vn khám phá chi tiết về 6SL3210-1NE23-2UG1 G120P PM230 3P 15kW – một giải pháp biến tần không chỉ mạnh mẽ, bền bỉ mà còn cực kỳ thông minh và tiết kiệm năng lượng.

Đây không chỉ là việc thay thế một thiết bị cũ kỹ, thường xuyên hỏng hóc, tiêu tốn chi phí vận hành và tiềm ẩn rủi ro an toàn, mà là một bước đầu tư chiến lược vào tương lai, nâng cao năng suất, giảm thiểu chi phí và tăng cường lợi thế cạnh tranh cho doanh nghiệp của bạn trong các ngành sản xuất công nghiệp, xây dựng, năng lượng hay tự động hóa.

Tại thanhthienphu.vn, chúng tôi tự tin có thể:

• Tư vấn chuyên sâu: Giúp bạn lựa chọn chính xác cấu hình biến tần (bao gồm Control Unit và các phụ kiện tùy chọn) phù hợp nhất với yêu cầu kỹ thuật và ngân sách của dự án.
• Hỗ trợ kỹ thuật tận tâm: Giải đáp mọi thắc mắc về lắp đặt, cài đặt, vận hành và khắc phục sự cố. Chúng tôi luôn sẵn sàng hỗ trợ bạn qua điện thoại, email hoặc trực tiếp tại công trình.
• Cung cấp tài liệu và đào tạo: Chia sẻ tài liệu kỹ thuật chi tiết, hướng dẫn sử dụng tiếng Việt (nếu có thể) và tổ chức các buổi đào tạo chuyên sâu về sản phẩm nếu khách hàng có nhu cầu.
• Dịch vụ hậu mãi chu đáo: Cam kết bảo hành chính hãng, cung cấp phụ tùng thay thế nhanh chóng và dịch vụ sửa chữa chuyên nghiệp.
• Giải pháp tự động hóa tích hợp: Ngoài biến tần, chúng tôi còn cung cấp các thiết bị tự động hóa khác của Siemens như PLC, HMI, động cơ… giúp bạn xây dựng một hệ thống điều khiển đồng bộ và hiệu quả.

Nhấc máy và gọi đến hotline 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn miễn phí và nhận báo giá tốt nhất cho sản phẩm biến tần Siemens 6SL3210-1NE23-2UG1. Hoặc truy cập website của chúng tôi: thanhthienphu.vn hoawjc ghé thăm văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và trải nghiệm sản phẩm.

thanhthienphu.vn – Đối tác tin cậy cho mọi giải pháp biến tần và tự động hóa công nghiệp của bạn.
