Giảm giá trực tiếp trên đơn hàng 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW, biến tần mạnh mẽ từ Siemens, mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.
thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của biến tần này.

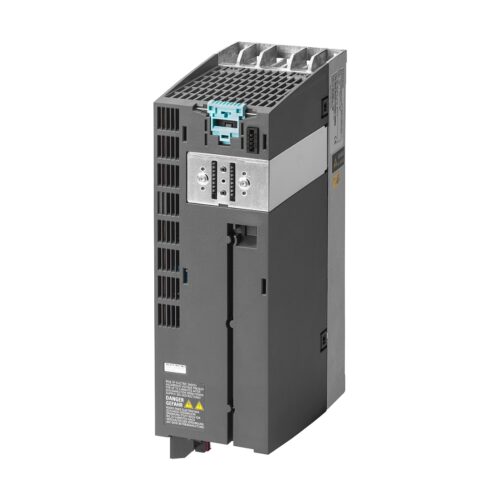

1. Thông Tin Chi Tiết Về 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1NE22-6UG1 |
| Dòng sản phẩm | SINAMICS G120 |
| Loại | PM230 (Power Module) |
| Điện áp đầu vào | 3AC 380-480 V +10/-20 % |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 11 kW (15 HP) |
| Dòng điện đầu ra định mức | 26 A |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất) -10°C đến +55°C (giảm công suất) |
| Kích thước (WxHxD) | 200 x 472 x 237 mm |
| Trọng lượng | 15 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM |
| Đơn giá | Liên hệ |
2. Cấu Tạo 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW
- Khối công suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện bán dẫn công suất (IGBT) thực hiện nhiệm vụ chuyển đổi điện áp và tần số để điều khiển tốc độ động cơ. Khối công suất được thiết kế để tản nhiệt hiệu quả, đảm bảo hoạt động ổn định trong môi trường công nghiệp.
- Khối điều khiển (Control Unit): (Không bao gồm trong mã hàng này, cần mua riêng) Bộ não của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị ngoại vi. Khối điều khiển có thể tháo rời, dễ dàng thay thế và nâng cấp.
- Khối giao tiếp (Communication Module): (Tích hợp trên Control Unit) Cho phép biến tần kết nối với các hệ thống điều khiển và giám sát trung tâm thông qua các giao thức truyền thông như PROFINET, PROFIBUS, Modbus TCP, EtherNet/IP…
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định ở nhiệt độ cho phép, kéo dài tuổi thọ linh kiện.
- Các đầu nối (Terminals): Cung cấp các điểm kết nối điện cho nguồn cấp, động cơ, tín hiệu điều khiển và các thiết bị ngoại vi.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
3. Các Tính Năng Chính Của 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW
- Điều khiển Vector vòng kín (Sensorless Vector Control): Cho phép điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Điều khiển V/f: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Tích hợp chức năng an toàn: STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed)… giúp bảo vệ người vận hành và thiết bị.
- Chức năng tiết kiệm năng lượng: Chế độ ECO, tự động điều chỉnh điện áp và dòng điện để tối ưu hóa hiệu suất, giảm thiểu tổn thất năng lượng. Theo nghiên cứu của Viện Năng lượng Việt Nam, việc sử dụng biến tần có thể tiết kiệm đến 30% điện năng tiêu thụ cho động cơ.
- Chức năng bảo vệ động cơ: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt…
- Hỗ trợ nhiều loại động cơ: Động cơ không đồng bộ (Asynchronous Motor), động cơ đồng bộ (Synchronous Motor).
- Khả năng tùy biến cao: Người dùng có thể dễ dàng cấu hình các thông số, tạo các chương trình điều khiển riêng để đáp ứng các yêu cầu cụ thể của ứng dụng.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
4. Hướng Dẫn Kết Nối 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW Với Phần Mềm
Kết nối phần cứng:
- Gắn Control Unit vào biến tần.
- Kết nối cáp từ Control Unit đến máy tính.
- Cấp nguồn cho biến tần.
Cài đặt phần mềm:
- Tải và cài đặt phần mềm STARTER hoặc Startdrive (TIA Portal) từ trang web của Siemens.
- Cài đặt driver cho cáp kết nối (nếu cần).
Kết nối phần mềm với biến tần:
- Mở phần mềm.
- Chọn loại Control Unit và giao thức kết nối.
- Tìm kiếm biến tần trên mạng.
- Thiết lập địa chỉ IP cho biến tần (nếu cần).
- Kết nối.
Cấu hình biến tần:
- Tải thông số mặc định từ biến tần.
- Thay đổi các thông số theo yêu cầu ứng dụng.
- Lưu cấu hình vào biến tần.
5. Cách Lập Trình 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW
Tạo dự án mới trong phần mềm.
Thêm biến tần vào dự án.
Mở trình soạn thảo chương trình.
Thêm các khối chức năng:
- Khối điều khiển tốc độ (Speed Control).
- Khối đầu vào (Input) để nhận tín hiệu khởi động/dừng.
- Khối đầu ra (Output) để điều khiển động cơ.
Kết nối các khối chức năng.
Cài đặt các thông số cho các khối chức năng.
Tải chương trình xuống biến tần.
Kiểm tra hoạt động.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1NE22-6UG1 G120 PM230 3AC 11kW
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm gia tốc/giảm tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt điện áp, kiểm tra bộ lọc đầu vào. |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt điện áp. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0005 | Quá tải động cơ | Kiểm tra tải, kiểm tra thông số động cơ, giảm thời gian tăng tốc. |
| F0022 | Lỗi phần cứng | Liên hệ thanhthienphu.vn hoặc trung tâm bảo hành Siemens. |
| F07011, F07900, F07901… | Lỗi giao tiếp | Kiểm tra cáp kết nối, Kiểm tra địa chỉ, tốc độ truyền, cấu hình truyền thông. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Tại sao chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết 100% sản phẩm chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
- Giá cả cạnh tranh: Luôn cập nhật giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Đội ngũ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, được đào tạo bài bản bởi Siemens, sẵn sàng hỗ trợ bạn 24/7.
- Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng, bảo trì, sửa chữa nhanh chóng, kịp thời.
- Tư vấn miễn phí: Đội ngũ tư vấn viên nhiệt tình, am hiểu sản phẩm, luôn sẵn lòng giải đáp mọi thắc mắc của bạn.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ.
Liên hệ thanhthienphu.vn qua:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới!
