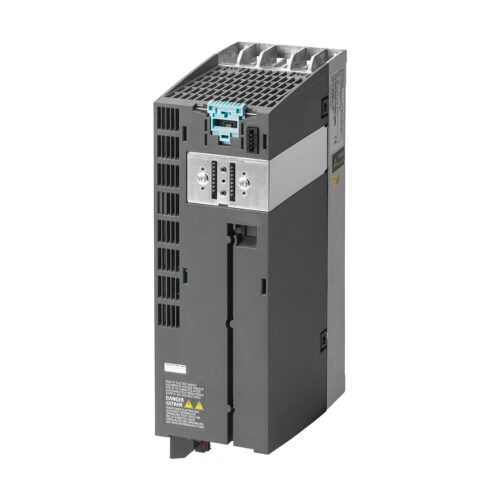

6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW

6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW, bộ biến tần Siemens mạnh mẽ, là giải pháp tối ưu cho các ứng dụng điều khiển động cơ trong công nghiệp, mang lại hiệu suất vượt trội và tiết kiệm năng lượng đáng kể.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng này, cùng với dịch vụ tư vấn chuyên nghiệp, giúp bạn nâng tầm hệ thống tự động hóa, biến tần.

1. Thông Tin Chi Tiết Về 6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW

2. Cấu Tạo 6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW

• Khối công suất (Power Module): Đây là trái tim của biến tần, nơi diễn ra quá trình chuyển đổi năng lượng điện từ nguồn AC sang DC và ngược lại, cung cấp dòng điện phù hợp cho động cơ. Khối công suất PM230 được thiết kế dạng khối, tối ưu hóa không gian lắp đặt và dễ dàng thay thế khi cần thiết.
• Bộ vi xử lý (Microprocessor): Bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác theo yêu cầu. Bộ vi xử lý của Siemens nổi tiếng về khả năng xử lý nhanh, mạnh mẽ và ổn định.
• Mạch điều khiển (Control Circuit): Nhận tín hiệu từ bộ vi xử lý và điều khiển các van bán dẫn (IGBT) trong khối công suất, tạo ra xung điện áp để điều khiển tốc độ và mô-men xoắn của động cơ.
• Khối chỉnh lưu (Rectifier): chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC)
• Bộ lọc nhiễu điện từ (EMI Filter): Giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ (EMC) và không gây ảnh hưởng đến các thiết bị khác.
• Tụ điện DC (DC-Link Capacitor): Lưu trữ năng lượng điện một chiều, cung cấp nguồn điện ổn định cho khối nghịch lưu
• Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) từ tụ điện DC-link thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
• Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha… đảm bảo an toàn và kéo dài tuổi thọ thiết bị.

3. Các Tính Năng Chính Của 6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW

• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ (encoder). Điều này giúp giảm chi phí lắp đặt, bảo trì và tăng độ tin cậy của hệ thống.
• Điều khiển Vector có cảm biến (Vector Control – VC): Nếu ứng dụng của bạn đòi hỏi độ chính xác cao hơn, chế độ điều khiển Vector có cảm biến sẽ là lựa chọn tối ưu. Bằng cách sử dụng tín hiệu phản hồi từ encoder, biến tần có thể điều khiển động cơ một cách chính xác và đáp ứng nhanh với các thay đổi tải.
• Chế độ điều khiển V/f (Voltage/Frequency): Chế độ điều khiển đơn giản và phổ biến, phù hợp cho các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt.
• Chức năng tiết kiệm năng lượng (ECO mode): Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, giúp giảm chi phí điện năng đáng kể. Theo nghiên cứu của Siemens, biến tần G120 có thể giúp tiết kiệm đến 60% năng lượng so với các phương pháp điều khiển truyền thống.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ như điện trở, điện cảm, hằng số thời gian… giúp đơn giản hóa quá trình cài đặt và đảm bảo hiệu suất tối ưu.
• Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha… giúp tăng tuổi thọ thiết bị và đảm bảo an toàn cho người vận hành.

4. Hướng Dẫn Kết Nối 6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW Với Phần Mềm

Bước 1: Chuẩn bị

Biến tần 6SL3210-1NE21-8UG1:

Đảm bảo biến tần đã được lắp đặt và cấp nguồn đúng cách.

Máy tính:

Sử dụng máy tính có hệ điều hành Windows, đã cài đặt phần mềm STARTER hoặc Startdrive (có thể tải về từ trang web của Siemens).

Cáp kết nối:

• Cáp USB: Sử dụng cáp USB Type A to Mini-USB Type B để kết nối trực tiếp với biến tần (nếu biến tần có cổng Mini-USB).
• Cáp Ethernet: Sử dụng cáp Ethernet (RJ45) để kết nối biến tần với máy tính thông qua mạng LAN (nếu biến tần có cổng Ethernet và được cấu hình địa chỉ IP).
• Bộ chuyển đổi USB-to-Serial: Nếu máy tính không có cổng COM (RS232), bạn có thể sử dụng bộ chuyển đổi này để kết nối với biến tần thông qua cổng USS (nếu biến tần có cổng USS).

Bước 2: Kết nối phần cứng

• Kết nối cáp: Tùy thuộc vào loại cổng giao tiếp trên biến tần và máy tính, bạn hãy chọn loại cáp phù hợp và kết nối chúng.
• Cấp nguồn cho biến tần: Bật nguồn điện cho biến tần.

Bước 3: Cài đặt phần mềm (nếu chưa có)

• Tải phần mềm: Truy cập trang web của Siemens và tải về phiên bản STARTER hoặc Startdrive mới nhất.
• Cài đặt: Chạy file cài đặt và làm theo hướng dẫn trên màn hình.

Bước 4: Kết nối phần mềm với biến tần

Mở phần mềm:

Khởi động STARTER hoặc Startdrive.

Tạo dự án mới (New Project):

Tạo một dự án mới để quản lý cấu hình của biến tần.

Chọn loại biến tần:

Chọn đúng dòng sản phẩm SINAMICS G120 và mã sản phẩm 6SL3210-1NE21-8UG1.

Chọn phương thức kết nối:

Chọn phương thức kết nối phù hợp (USB, Ethernet, USS).

Thiết lập thông số kết nối:

• USB: Phần mềm thường tự động nhận diện biến tần khi kết nối qua USB.
• Ethernet: Nhập địa chỉ IP của biến tần (nếu đã cấu hình) hoặc sử dụng chức năng tìm kiếm thiết bị trên mạng.
• USS: Chọn cổng COM tương ứng và thiết lập tốc độ baud (thường là 9600 hoặc 19200).

Kết nối (Connect):

Nhấn nút “Connect” hoặc tương tự để thiết lập kết nối giữa phần mềm và biến tần.

Bước 5: Kiểm tra kết nối

• Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái “Online” và bạn có thể bắt đầu cấu hình, cài đặt thông số, giám sát và điều khiển biến tần.
• Nếu kết nối không thành công, hãy kiểm tra lại các bước trên, đảm bảo cáp kết nối chắc chắn, đúng loại, và các thông số kết nối đã được thiết lập chính xác.

5. Cách Lập Trình 6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW

Kết nối với biến tần:

Thực hiện các bước kết nối như đã hướng dẫn ở phần trước.

Chọn chế độ điều khiển:

Xác định chế độ điều khiển phù hợp với ứng dụng của bạn (V/f, SLVC, VC).

Cài đặt thông số động cơ:

Nhập các thông số của động cơ như công suất định mức, điện áp định mức, dòng điện định mức, tốc độ định mức, hệ số công suất… Các thông số này thường được ghi trên nhãn động cơ.

Cài đặt thông số ứng dụng:

• Giới hạn tốc độ: Thiết lập tốc độ tối thiểu và tối đa cho động cơ.
• Thời gian tăng/giảm tốc: Điều chỉnh thời gian tăng tốc và giảm tốc của động cơ để đảm bảo quá trình khởi động và dừng êm ái.
• Giới hạn dòng điện: Thiết lập dòng điện tối đa cho phép để bảo vệ động cơ và biến tần.
• Tần số đóng cắt (Switching Frequency): Điều chỉnh tần số đóng cắt của các van bán dẫn trong biến tần. Tần số cao hơn giúp giảm tiếng ồn động cơ, nhưng có thể làm tăng tổn hao công suất trên biến tần.
• Các thông số khác: Tùy thuộc vào ứng dụng cụ thể, bạn có thể cần cài đặt thêm các thông số khác như chế độ điều khiển PID, chế độ tiết kiệm năng lượng, các chức năng bảo vệ…

Chạy thử và tinh chỉnh:

Sau khi cài đặt các thông số, bạn nên chạy thử hệ thống và quan sát hoạt động của động cơ. Nếu cần thiết, hãy tinh chỉnh các thông số để đạt được hiệu suất tối ưu.

Tải thông số đã lập trình xuống biến tần.

Lưu cấu hình:

Lưu lại cấu hình đã cài đặt vào bộ nhớ của biến tần và máy tính để sử dụng cho các lần sau.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1NE21-8UG1 G120 PM230 3AC 7.5kW

Lỗi quá dòng (Overcurrent):

Nguyên nhân:

Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác.

Khắc phục:

Kiểm tra tải của động cơ, kiểm tra dây dẫn đầu ra, tăng thời gian tăng tốc, kiểm tra và nhập lại thông số động cơ.

Lỗi quá áp (Overvoltage):

Nguyên nhân:

Điện áp lưới quá cao, động cơ hoạt động ở chế độ hãm tái sinh với tải quán tính lớn, thời gian giảm tốc quá ngắn.

Khắc phục:

Kiểm tra điện áp lưới, lắp thêm điện trở xả (nếu cần), tăng thời gian giảm tốc.

Lỗi thấp áp (Undervoltage):

Nguyên nhân:

Điện áp lưới quá thấp, mất pha, nguồn cấp không ổn định.

Khắc phục:

Kiểm tra điện áp lưới, kiểm tra các cầu chì, kiểm tra nguồn cấp.

Lỗi quá nhiệt (Overtemperature):

Nguyên nhân:

Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bám bụi, biến tần hoạt động quá tải.

Khắc phục:

Đảm bảo biến tần được lắp đặt ở nơi thông thoáng, kiểm tra và vệ sinh quạt làm mát, giảm tải cho biến tần.

Lỗi mất pha (Phase Loss):

Nguyên nhân:

Mất một hoặc nhiều pha đầu vào hoặc đầu ra.

Khắc phục:

Kiểm tra các cầu chì, kiểm tra dây dẫn, kiểm tra nguồn cấp.

Lỗi giao tiếp (Communication Error):

Nguyên nhân:

Cáp kết nối bị lỏng hoặc hỏng, cài đặt thông số giao tiếp không chính xác, lỗi phần mềm.

Khắc phục:

Kiểm tra cáp kết nối, kiểm tra cài đặt thông số giao tiếp, khởi động lại phần mềm và biến tần.

Lỗi liên quan đến Encoder:

Nguyên nhân:

Lỗi kết nối, hỏng Encoder

Khắc phục:

Kiểm tra kết nối, kiểm tra lại Encoder
