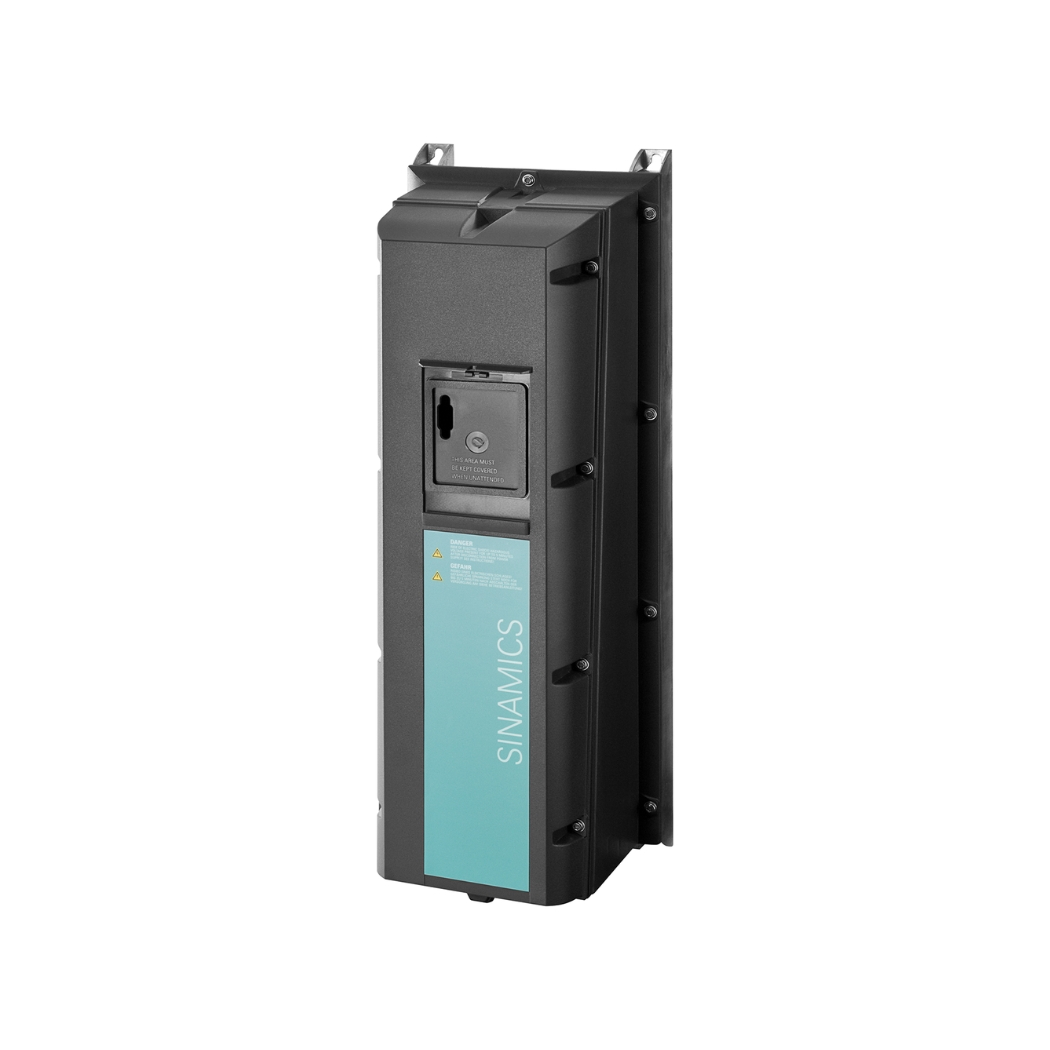

6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW, biến tần Siemens chất lượng cao, giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi độ chính xác và hiệu suất vượt trội.
thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chính hãng cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa hệ thống và nâng cao năng suất.
1. Thông Tin Chi Tiết Sản Phẩm 6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW
Thông số kỹ thuật | Chi tiết |
---|---|
Mã sản phẩm | 6SL3210-1NE21-0UG1 |
Dòng sản phẩm | SINAMICS G120 |
Mô-đun nguồn | PM230 |
Điện áp đầu vào | 3AC 380-480 V +10% / -10% |
Tần số đầu vào | 47-63 Hz |
Công suất | 4 kW (5.5 HP) |
Dòng điện đầu ra | 9.0 A |
Tần số đầu ra | 0-550 Hz |
Cấp bảo vệ | IP20 |
Bộ lọc EMC | Tích hợp bộ lọc loại A |
Chế độ điều khiển | V/f, vector không cảm biến (sensorless vector control) |
Khả năng chịu quá tải | 150% trong 60 giây, 200% trong 3 giây |
Giao diện truyền thông | USS, Modbus RTU, tùy chọn Profinet/Profibus |
Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất), lên đến +60°C (có giảm công suất) |
Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
Kích thước (Cao x Rộng x Sâu) | 173 x 73 x 178 mm |
Trọng lượng | 1.3 kg |
Tiêu chuẩn | CE, UL, cUL, EAC, RCM |
2. Cấu Tạo Chi Tiết Bên Trong Biến Tần 6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW
- Mô-đun nguồn PM230: Đây là “trái tim” của biến tần, chịu trách nhiệm chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). PM230 được thiết kế với công nghệ tiên tiến, đảm bảo hiệu suất chuyển đổi cao, giảm thiểu tổn thất điện năng và bảo vệ biến tần khỏi các sự cố về điện áp.
- Bộ chỉnh lưu (Rectifier): Thành phần này có nhiệm vụ chuyển đổi điện áp AC thành DC. Bộ chỉnh lưu của 6SL3210-1NE21-0UG1 sử dụng các diode hoặc thyristor công suất cao, đảm bảo dòng điện DC ổn định và ít nhiễu.
- Tụ điện DC (DC Link Capacitor): Tụ điện này có vai trò lưu trữ năng lượng điện DC từ bộ chỉnh lưu và cung cấp nguồn điện ổn định cho bộ nghịch lưu. Tụ điện chất lượng cao giúp giảm thiểu dao động điện áp và tăng cường độ tin cậy của biến tần.
- Bộ nghịch lưu (Inverter): Đây là bộ phận quan trọng nhất, có nhiệm vụ biến đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được. Bộ nghịch lưu của 6SL3210-1NE21-0UG1 sử dụng các IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ.
- Bộ vi xử lý (Microprocessor): Bộ vi xử lý là “bộ não” của biến tần, thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động theo yêu cầu. Nó cũng giám sát các thông số hoạt động của biến tần và bảo vệ thiết bị khỏi các sự cố như quá tải, quá nhiệt, quá áp.
- Mạch điều khiển (Control Circuit): Mạch này bao gồm các linh kiện điện tử như điện trở, tụ điện, cuộn cảm, IC… có nhiệm vụ xử lý tín hiệu điều khiển từ bộ vi xử lý và điều khiển hoạt động của các IGBT trong bộ nghịch lưu.
- Bộ lọc đầu ra (Output Filter): Bộ lọc này giúp giảm thiểu sóng hài và nhiễu điện từ (EMI) do bộ nghịch lưu tạo ra, đảm bảo chất lượng điện năng cung cấp cho động cơ và tuân thủ các tiêu chuẩn về tương thích điện từ.
3. Các Tính Năng Chính Của Biến Tần 6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW
- Điều khiển vector không cảm biến (Sensorless Vector Control): Tính năng này cho phép biến tần điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ. Điều này giúp giảm chi phí lắp đặt, bảo trì và tăng độ tin cậy của hệ thống.
- Chế độ điều khiển V/f: Đây là chế độ điều khiển cơ bản, phù hợp với các ứng dụng không đòi hỏi độ chính xác cao về tốc độ và mô-men xoắn. Chế độ này dễ cài đặt và sử dụng, thích hợp cho người mới bắt đầu.
- Tích hợp bộ lọc EMC: Bộ lọc EMC giúp giảm thiểu nhiễu điện từ do biến tần tạo ra, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ và không gây ảnh hưởng đến các thiết bị điện tử khác trong hệ thống.
- Khả năng chịu quá tải cao: Biến tần có thể chịu quá tải lên đến 150% trong 60 giây và 200% trong 3 giây, đảm bảo hoạt động ổn định trong các điều kiện tải thay đổi đột ngột.
- Bảo vệ toàn diện: Biến tần được trang bị các chức năng bảo vệ như bảo vệ quá tải, quá nhiệt, quá áp, thấp áp, mất pha, ngắn mạch, đảm bảo an toàn cho động cơ và biến tần.
4. Hướng Dẫn Kết Nối Biến Tần 6SL3210-1NE21-0UG1 Với Phần Mềm
Bước 1: Chuẩn bị
Phần mềm: Tải và cài đặt phần mềm STARTER hoặc Startdrive của Siemens. Đây là các công cụ chuyên dụng để cấu hình và điều khiển biến tần SINAMICS.
- STARTER: https://support.industry.siemens.com/cs/document/26233208/sinamics-starter-download-?dti=0&lc=en-WW
- Startdrive: Tích hợp trong TIA Portal.
Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
Biến tần: Đảm bảo biến tần đã được lắp đặt đúng cách và cấp nguồn.
Bước 2: Kết nối phần cứng
- Kết nối cáp: Cắm một đầu cáp vào cổng giao tiếp trên biến tần (ví dụ: cổng USB hoặc cổng Ethernet). Cắm đầu còn lại vào cổng tương ứng trên máy tính.
- Kiểm tra kết nối: Đảm bảo cáp đã được cắm chắc chắn và máy tính nhận diện được biến tần.
Bước 3: Kết nối phần mềm
- Mở phần mềm: Khởi động phần mềm STARTER hoặc Startdrive.
- Tạo dự án mới (New Project): Chọn “Create new project” và đặt tên cho dự án.
- Chọn loại biến tần: Trong danh sách thiết bị, chọn “SINAMICS G120” và sau đó chọn model “6SL3210-1NE21-0UG1”.
- Thiết lập kết nối: Chọn loại kết nối (USB hoặc Ethernet) và cấu hình các thông số kết nối (ví dụ: địa chỉ IP nếu sử dụng Ethernet).
- Kết nối với biến tần: Nhấn nút “Connect” hoặc “Online” để thiết lập kết nối với biến tần.
- Online & diagnostics: Sau khi đã được kết nối thành công, bạn đã có thể truy cập và thay đổi các thông số
Bước 4: Cài đặt thông số và điều khiển
- Cài đặt thông số: Sử dụng phần mềm để cài đặt các thông số vận hành cho biến tần, chẳng hạn như chế độ điều khiển, tốc độ, mô-men xoắn, thời gian tăng/giảm tốc, các thông số bảo vệ, v.v.
- Điều khiển: Bạn có thể sử dụng phần mềm để điều khiển biến tần, chẳng hạn như khởi động/dừng động cơ, thay đổi tốc độ, theo dõi trạng thái hoạt động, v.v.
- Giám sát: Phần mềm cung cấp các công cụ để giám sát các thông số hoạt động của biến tần và động cơ, chẳng hạn như dòng điện, điện áp, tốc độ, mô-men xoắn, nhiệt độ, v.v.
5. Cách Lập Trình Biến Tần 6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW
Các bước lập trình cơ bản (sử dụng phần mềm STARTER):
Kết nối với biến tần:
Thực hiện các bước kết nối như đã hướng dẫn ở phần trước.
Quick Commissioning:
Sử dụng chức năng “Quick Commissioning” để cài đặt nhanh các thông số cơ bản như:
- Motor data: Nhập thông số động cơ (công suất, điện áp, dòng điện, tần số, tốc độ định mức).
- Control mode: Chọn chế độ điều khiển (V/f hoặc vector không cảm biến).
- Ramp-up/ramp-down time: Cài đặt thời gian tăng/giảm tốc.
- Minimum/maximum frequency: Cài đặt tần số tối thiểu/tối đa.
- Setpoint source: Chọn nguồn đặt tốc độ (ví dụ: potentiometer, tín hiệu analog, truyền thông).
Expert List:
Sử dụng “Expert List” để truy cập và thay đổi các thông số nâng cao, chẳng hạn như:
- PID control parameters: Cài đặt các thông số bộ điều khiển PID (nếu sử dụng).
- Brake control: Cài đặt các thông số điều khiển phanh (nếu có).
- Fault/warning settings: Cài đặt các thông số bảo vệ và cảnh báo.
- Communication settings: Cài đặt các thông số truyền thông.
Tạo chương trình điều khiển (nếu cần): Sử dụng các khối chức năng (function blocks) trong phần mềm để tạo các chương trình điều khiển phức tạp, chẳng hạn như:
- Sequence control: Điều khiển tuần tự các bước hoạt động.
- Logic control: Điều khiển dựa trên các điều kiện logic.
- Data processing: Xử lý dữ liệu và tính toán.
Tải chương trình xuống biến tần:
Sau khi hoàn tất lập trình, tải chương trình xuống biến tần.
Kiểm tra và vận hành:
Kiểm tra lại các thông số và vận hành thử để đảm bảo biến tần hoạt động đúng theo yêu cầu.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW
Mô tả lỗi | Nguyên nhân | Giải pháp |
---|---|---|
Quá dòng (Overcurrent) | Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải động cơ, kiểm tra cáp kết nối, tăng thời gian tăng tốc, kiểm tra và nhập lại thông số động cơ. |
Quá áp (Overvoltage) | Điện áp lưới quá cao, điện áp DC link quá cao do năng lượng tái sinh từ động cơ (khi giảm tốc quá nhanh), bộ hãm (braking resistor) bị lỗi (nếu có). | Kiểm tra điện áp lưới, giảm thời gian giảm tốc, kiểm tra bộ hãm (nếu có). |
Thấp áp (Undervoltage) | Điện áp lưới quá thấp, mất pha, lỗi nguồn cấp. | Kiểm tra điện áp lưới, kiểm tra cầu chì, kiểm tra nguồn cấp. |
Quá nhiệt biến tần (Inverter Overtemperature) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém, biến tần bị quá tải. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải cho biến tần. |
Quá nhiệt động cơ (Motor Overtemperature) | Động cơ bị quá tải, thông gió kém, cảm biến nhiệt độ động cơ bị lỗi (nếu có). | Kiểm tra tải động cơ, đảm bảo thông gió tốt cho động cơ, kiểm tra cảm biến nhiệt độ (nếu có). |
Lỗi giao tiếp (Communication Fault) | Lỗi kết nối cáp, cấu hình truyền thông không chính xác, lỗi phần cứng. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens nếu lỗi vẫn tiếp diễn. |
Cảnh báo quá dòng (Overcurrent Warning) | Dòng điện đầu ra gần đạt đến giới hạn. | Kiểm tra tải động cơ, kiểm tra cáp kết nối. |
Cảnh báo thấp áp (Undervoltage Warning) | Điện áp lưới gần đạt đến giới hạn. | Kiểm tra điện áp lưới. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Tại sao chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp biến tần 6SL3210-1NE21-0UG1 G120 PM230 3AC 4kW chính hãng Siemens, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất trên thị trường, đi kèm với nhiều chương trình ưu đãi hấp dẫn.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.
- Giao hàng nhanh chóng: Chúng tôi cam kết giao hàng nhanh chóng trên toàn quốc, đảm bảo bạn nhận được sản phẩm trong thời gian sớm nhất.
- Bảo hành chính hãng: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens, giúp bạn yên tâm sử dụng.
Liên hệ với chúng tôi ngay hôm nay:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới trong sản xuất và kinh doanh.
