Giảm giá trực tiếp trên đơn hàng 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW, biến tần Siemens mạnh mẽ, giải pháp tối ưu cho các ứng dụng điều khiển động cơ trong công nghiệp, mang lại hiệu suất vượt trội và tiết kiệm năng lượng đáng kể.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn trên con đường tự động hóa, nâng tầm hiệu quả sản xuất.

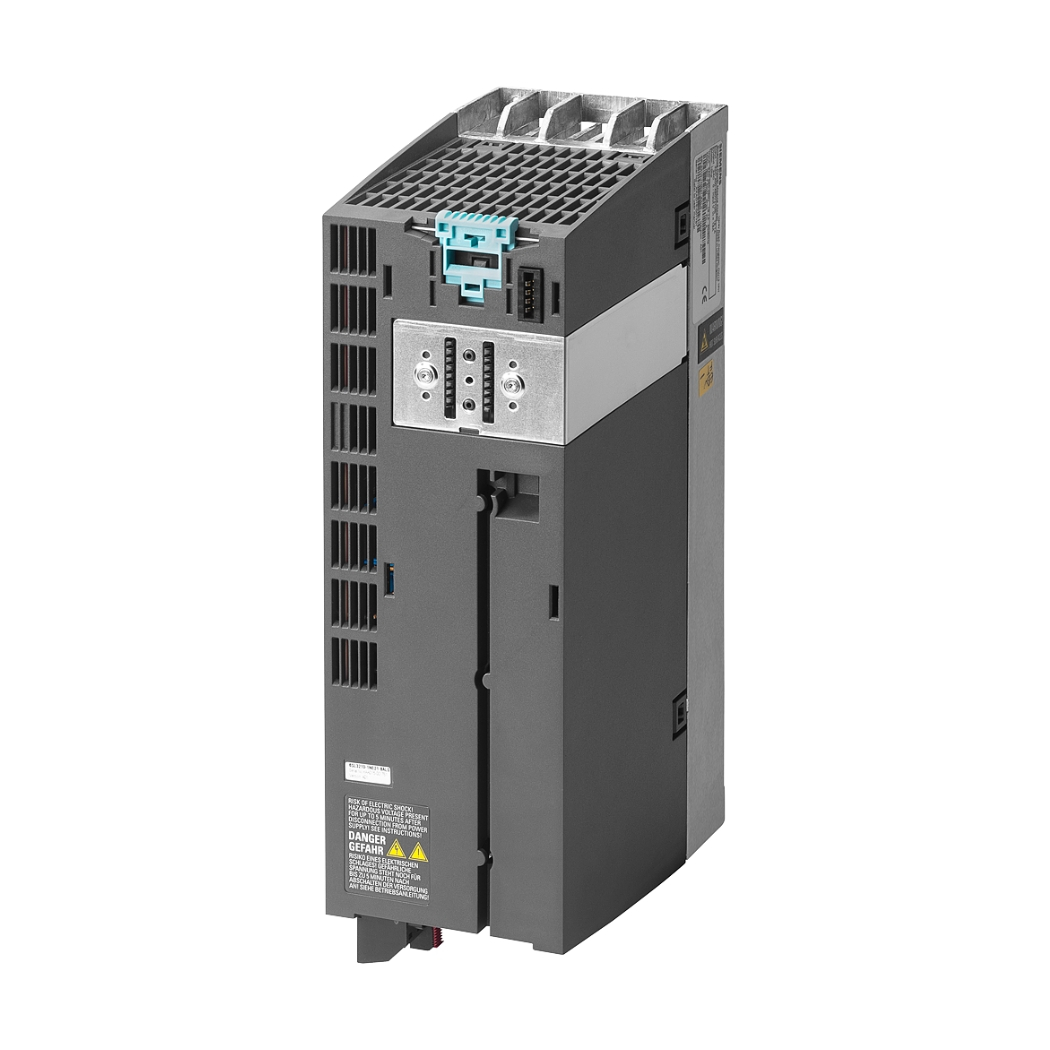

1. Thông Tin Chi Tiết Về 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1NE15-8UG1 |
| Dòng sản phẩm | SINAMICS G120 |
| Mô-đun công suất | PM230 (Power Module 230) |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Công suất định mức | 2.2 kW (3 HP) |
| Dòng điện định mức | 5.8 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Tích hợp bộ lọc EMC | Có, Class A |
| Truyền thông | USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn) |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), -10°C đến +60°C (có giảm công suất) |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 173 mm x 73 mm x 178 mm |
| Trọng lượng | 1.3 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM |
| Phần mềm hỗ trợ | STARTER, Startdrive |
2. Cấu Tạo Của 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Bộ nghịch lưu IGBT (Insulated Gate Bipolar Transistor): Sử dụng các transistor công suất IGBT để chuyển đổi điện áp DC thành điện áp AC có tần số và điện áp có thể điều chỉnh được, cung cấp cho động cơ.
- Bộ vi xử lý (Microprocessor): Điều khiển hoạt động của bộ nghịch lưu IGBT dựa trên các thuật toán điều khiển tiên tiến, đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ do biến tần phát ra, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Khối giao tiếp (Communication Module): Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát bên ngoài thông qua các giao thức truyền thông như USS, Modbus RTU, PROFIBUS DP (tùy chọn), PROFINET (tùy chọn).
- Bàn phím và màn hình hiển thị (Control Panel): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
- Quạt làm mát (Cooling Fan): Đảm bảo nhiệt độ hoạt động của biến tần luôn trong phạm vi cho phép, kéo dài tuổi thọ của thiết bị.
3. Các Tính Năng Chính Của 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW
- Điều khiển vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Điều khiển V/f: Chế độ điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Chức năng bảo vệ động cơ: Bảo vệ động cơ khỏi quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, và quá nhiệt.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông phổ biến, cho phép tích hợp dễ dàng vào hệ thống tự động hóa.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng điều khiển PID tích hợp: Cho phép điều khiển chính xác các quá trình như lưu lượng, áp suất, nhiệt độ.
- Hoạt động êm ái: Giảm thiểu tiếng ồn và độ rung của động cơ.
4. Hướng Dẫn Kết Nối 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW Với Phần Mềm
Chuẩn bị:
- Biến tần 6SL3210-1NE15-8UG1.
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (tải về từ trang web của Siemens).
- Cáp kết nối USB (nếu kết nối qua cổng USB).
- Cáp mạng Ethernet (nếu kết nối qua PROFINET).
- Cáp PROFIBUS (nếu kết nối qua PROFIBUS DP).
Kết nối phần cứng:
- Kết nối biến tần với nguồn điện.
- Kết nối động cơ với biến tần.
- Kết nối cáp giao tiếp giữa biến tần và máy tính (USB, Ethernet, hoặc PROFIBUS).
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới (New Project).
- Chọn loại biến tần là SINAMICS G120 và mã sản phẩm là 6SL3210-1NE15-8UG1.
- Chọn giao thức kết nối (USB, Ethernet, hoặc PROFIBUS).
- Thiết lập địa chỉ IP (nếu kết nối qua Ethernet).
- Tìm kiếm biến tần trên mạng (Scan Network).
- Kết nối với biến tần (Go Online).
Cấu hình biến tần:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để cài đặt các thông số cho biến tần, bao gồm:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
- Chế độ điều khiển (V/f, vector không cảm biến).
- Giới hạn dòng điện, tốc độ, mô-men xoắn.
- Các thông số bảo vệ.
- Cấu hình truyền thông.
Giám sát và chẩn đoán:
Phần mềm cho phép bạn giám sát các thông số hoạt động của biến tần trong thời gian thực, bao gồm:
- Tốc độ động cơ.
- Dòng điện, điện áp.
- Mô-men xoắn.
- Trạng thái lỗi.
5. Cách Lập Trình 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW
Sử dụng các tham số:
Phần mềm cung cấp một danh sách các tham số cho phép bạn cấu hình chi tiết hoạt động của biến tần.
Bạn có thể thay đổi giá trị của các tham số này để điều chỉnh các chức năng như:
- Thời gian tăng/giảm tốc.
- Giới hạn dòng điện, tốc độ, mô-men xoắn.
- Các chế độ điều khiển (V/f, vector).
- Các chức năng bảo vệ.
- Cấu hình truyền thông.
Sử dụng các khối chức năng:
Phần mềm cung cấp các khối chức năng được xây dựng sẵn, cho phép bạn thực hiện các tác vụ phức tạp hơn, ví dụ:
- Điều khiển PID.
- Điều khiển vị trí.
- Chức năng ramp (tăng/giảm tốc theo đường cong).
- Chức năng logic.
Kết hợp các khối chức năng:
Bạn hoàn toàn có thể kết hợp giữa các khối chức năng để thực hiện các yêu cầu của hệ thống
Ví dụ:
Để điều khiển tốc độ động cơ theo một giá trị đặt (setpoint) từ một biến bên ngoài, bạn có thể:
- Sử dụng một khối chức năng chuyển đổi tín hiệu analog (nếu giá trị đặt là tín hiệu analog).
- Kết nối đầu ra của khối chuyển đổi với tham số tốc độ đặt của biến tần.
Để điều khiển một bơm duy trì áp suất ổn định trong một hệ thống, bạn có thể:
- Sử dụng một cảm biến áp suất.
- Kết nối tín hiệu từ cảm biến áp suất với một khối chức năng PID.
- Kết nối đầu ra của khối PID với tham số tốc độ đặt của biến tần.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1NE15-8UG1 G120 PM230 3AC 2.2kW
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Kiểm tra động cơ có bị kẹt hay không.
Kiểm tra tải có quá lớn không. Kiểm tra thông số động cơ đã được cài đặt đúng chưa. Giảm thời gian tăng tốc. |
| F0002 | Quá áp (Overvoltage) | Kiểm tra điện áp lưới có quá cao không.
Kiểm tra điện trở hãm (nếu có) có bị hỏng không. Tăng thời gian giảm tốc. |
| F0003 | Thấp áp (Undervoltage) | Kiểm tra điện áp lưới có quá thấp không.
Kiểm tra nguồn cấp có bị mất pha không. |
| F0004 | Quá nhiệt biến tần (Inverter Overtemperature) | Kiểm tra quạt làm mát có hoạt động không.
Kiểm tra nhiệt độ môi trường có quá cao không. Đảm bảo biến tần được lắp đặt ở nơi thông thoáng. |
| F0005 | Quá nhiệt động cơ (Motor Overtemperature) | Kiểm tra cảm biến nhiệt độ động cơ (nếu có) có bị hỏng không.
Kiểm tra tải có quá lớn không. Giảm tần số đầu ra. |
| F0011 | Lỗi truyền thông (Communication Fault) | Kiểm tra cáp kết nối có bị lỏng hoặc hỏng không.
Kiểm tra cài đặt truyền thông đã đúng chưa. |
| A0501 | Cảnh báo quá dòng | Kiểm tra thông số motor.
Kiểm tra đấu dây motor. Kiểm tra thông số cài đặt của biến tần. Kiểm tra tải của động cơ. |
| A0502 | Cảnh báo quá áp | Kiểm tra điện áp nguồn cung cấp.
Kiểm tra thông số cài đặt của biến tần. |
| A0503 | Cảnh báo điện áp thấp | Kiểm tra điện áp nguồn cung cấp.
Kiểm tra thông số cài đặt của biến tần. Kiểm tra bộ sạc ắc quy (nếu có). |
| A0910 | Cảnh báo điện áp Vdc-max vượt quá ngưỡng | Kiểm tra thông số cài đặt hãm.
Kiểm tra điện áp nguồn cung cấp. Kiểm tra bộ điện trở xả. |
| A0920 | Cảnh báo không nhận giá trị ADC | Kiểm tra thông số cài đặt.
Kiểm tra bộ điều khiển. Kiểm tra lại các kết nối. |
| F30001 | Lỗi quá dòng/ ngắn mạch | Kiểm tra thông số motor.
Kiểm tra đấu dây motor. Kiểm tra thông số cài đặt của biến tần. Kiểm tra tải của động cơ. |
| F30002 | Lỗi điện áp DC-link quá áp | Kiểm tra điện áp nguồn cung cấp.
Kiểm tra thông số cài đặt của biến tần. Kiểm tra tải của động cơ. |
| F30003 | Lỗi điện áp DC-link thấp | Kiểm tra điện áp nguồn cung cấp.
Kiểm tra thông số cài đặt của biến tần. Kiểm tra bộ sạc ắc quy (nếu có). |
| F30021 | Lỗi chạm đất | Kiểm tra dây cáp motor có bị rò điện không.
Kiểm tra motor có bị chạm vỏ không. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Tại sao chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp biến tần 6SL3210-1NE15-8UG1 chính hãng Siemens, đầy đủ CO, CQ.
- Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
- Hỗ trợ 24/7: Luôn sẵn sàng giải đáp mọi thắc mắc của bạn bất cứ lúc nào.
- Bảo hành uy tín: Chế độ bảo hành chính hãng, đảm bảo quyền lợi của khách hàng.
- Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
Liên hệ với chúng tôi ngay:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
