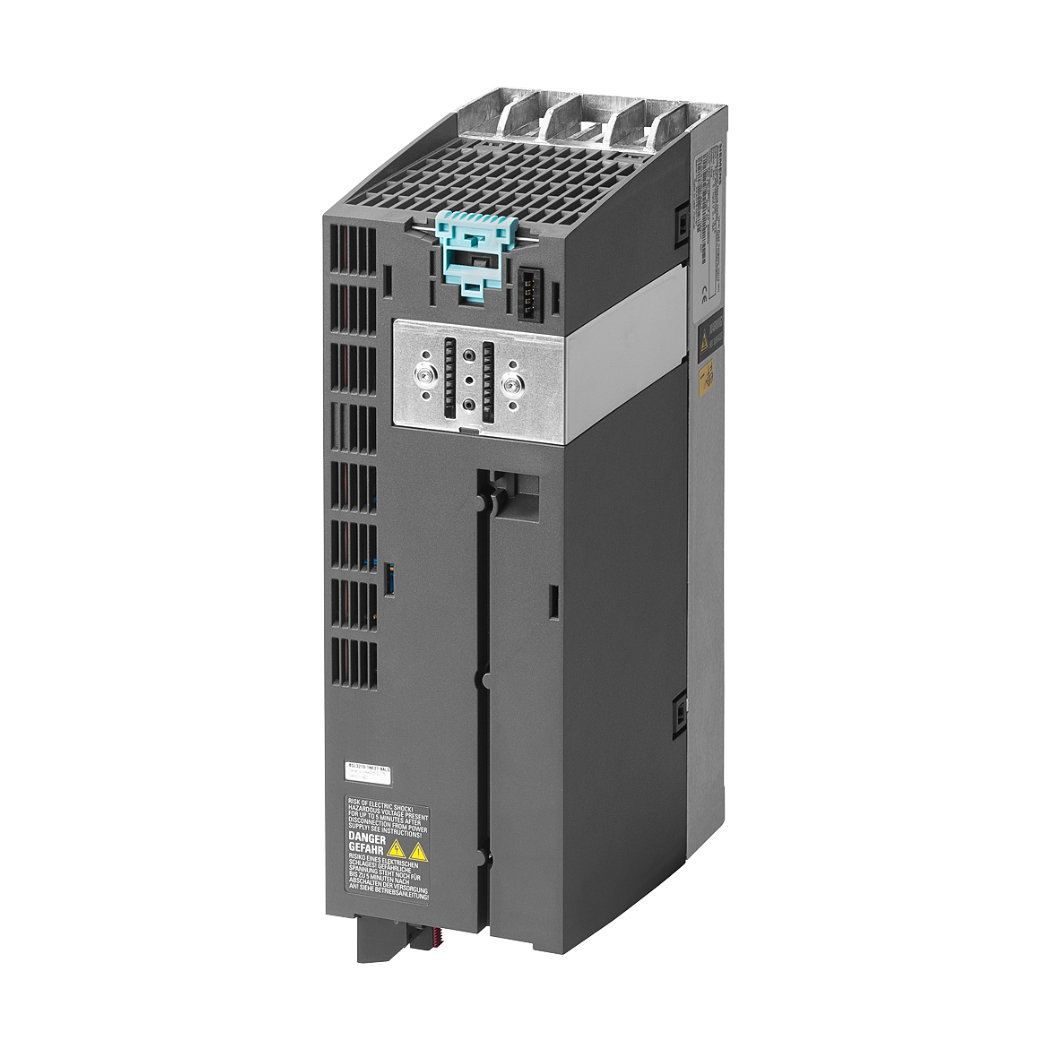

6SL3210-1NE12-2UG1 – Biến tần G120P PM230 3P 0.75kW Siemens

Download tài liệu biến tần G120P

➢ Sinamics G120P Catalogue

6SL3210-1NE12-2UG1 G120P PM230 3P 0.75kW là trái tim mạnh mẽ, một bộ biến đổi tần số đáng tin cậy từ Siemens, mang đến giải pháp điều khiển động cơ ưu việt, đặc biệt hiệu quả cho các ứng dụng bơm và quạt trong công nghiệp, giúp bạn nâng cao hiệu suất và tiết kiệm năng lượng đáng kể, hãy khám phá cùng thanhthienphu.vn.

Thiết bị điện tự động này không chỉ là một linh kiện, mà là một đối tác đồng hành, giúp hệ thống của bạn vận hành mượt mà, ổn định và bền bỉ hơn bao giờ hết, đáp ứng mọi yêu cầu khắt khe nhất về điều khiển tốc độ động cơ và quản lý năng lượng.

1. Cấu Tạo Của Biến Tần Siemens 6SL3210-1NE12-2UG1

• Khối Chỉnh lưu (Rectifier): Đây là cửa ngõ tiếp nhận nguồn điện xoay chiều 3 pha từ lưới (380-480V). Khối này sử dụng các Diode công suất lớn hoặc Thyristor (tùy model) để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Quá trình này được thực hiện với hiệu suất cao, giảm thiểu tổn thất năng lượng.
• Khối Lọc DC Link (DC Link Capacitor Bank): Điện áp một chiều sau chỉnh lưu thường chứa các gợn sóng. Khối tụ điện DC Link có nhiệm vụ san phẳng điện áp này, tạo ra một nguồn DC ổn định cung cấp cho khối nghịch lưu. Dung lượng và chất lượng của tụ điện ảnh hưởng trực tiếp đến khả năng chịu quá tải và độ ổn định của biến tần. PM230 90kW được trang bị hệ thống tụ điện chất lượng cao, đảm bảo nguồn DC bus vững chắc.
• Khối Nghịch lưu (Inverter): Đây là bộ phận quan trọng nhất, sử dụng các linh kiện bán dẫn công suất như IGBT (Insulated Gate Bipolar Transistor) để biến đổi điện áp DC từ DC Link thành điện áp xoay chiều 3 pha có tần số và biên độ thay đổi theo yêu cầu điều khiển. Công nghệ điều chế độ rộng xung (PWM) tiên tiến được áp dụng tại đây, giúp tạo ra dạng sóng gần sin, giảm sóng hài và tối ưu hóa hiệu suất động cơ.
• Mạch điều khiển và bảo vệ: Tích hợp các vi xử lý mạnh mẽ và cảm biến để giám sát liên tục các thông số hoạt động như dòng điện, điện áp, nhiệt độ. Khi phát hiện các điều kiện bất thường (quá tải, ngắn mạch, quá nhiệt, mất pha…), mạch bảo vệ sẽ tự động ngắt ngõ ra hoặc thực hiện các hành động an toàn phù hợp, bảo vệ cả biến tần và động cơ.
• Hệ thống tản nhiệt: Với công suất 90kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng. PM230 6SL3223-0DE38-8AA0 sử dụng hệ thống tản nhiệt cưỡng bức bằng quạt công suất lớn, kết hợp với các lá tản nhiệt được thiết kế tối ưu về khí động học, đảm bảo nhiệt độ hoạt động luôn trong giới hạn cho phép, ngay cả khi vận hành liên tục ở tải cao.
• Bộ lọc EMC tích hợp (Loại A): Giúp giảm nhiễu điện từ phát ra từ biến tần, đảm bảo tương thích điện từ với các thiết bị khác trong môi trường công nghiệp, tuân thủ các tiêu chuẩn quốc tế.

2. Các Tính Năng Chính Ưu Việt Của Biến Tần 6SL3210-1NE12-2UG1

Tối ưu hóa năng lượng vượt trội:

• Chế độ ECO Mode: Tự động điều chỉnh từ thông động cơ dựa trên tải thực tế, giảm đáng kể tổn thất năng lượng khi động cơ non tải hoặc tải nhẹ, đặc biệt hiệu quả cho ứng dụng bơm, quạt. Theo Siemens, chế độ này có thể tiết kiệm thêm đến 5% năng lượng so với điều khiển V/f thông thường.
• Chức năng Ngủ đông (Hibernation Mode): Khi nhu cầu vận hành thấp (ví dụ: áp suất đường ống đạt ngưỡng), biến tần có thể tự động dừng động cơ và chuyển sang trạng thái tiêu thụ năng lượng cực thấp. Khi có tín hiệu yêu cầu, nó sẽ tự động khởi động lại.
• Tính toán và hiển thị năng lượng tiêu thụ: Cho phép theo dõi trực quan lượng điện năng đã sử dụng, giúp đánh giá hiệu quả và đưa ra các điều chỉnh tối ưu.

Điều khiển linh hoạt và chính xác:

• Chế độ điều khiển V/f đa dạng: Bao gồm V/f tuyến tính, V/f bình phương (tối ưu cho bơm, quạt), và V/f đa điểm (cho các ứng dụng đặc biệt), đáp ứng nhiều loại tải khác nhau.
• Chức năng bắt tốc độ (Flying Restart): Cho phép biến tần khởi động mượt mà vào một động cơ đang quay tự do, tránh sốc cơ khí và dòng khởi động lớn.
• Bù trượt (Slip Compensation): Duy trì tốc độ động cơ ổn định hơn khi tải thay đổi trong chế độ V/f.

Bảo vệ toàn diện và an toàn:

• Bảo vệ quá tải thông minh (I²t): Theo dõi nhiệt độ mô hình của động cơ, cho phép tận dụng khả năng quá tải ngắn hạn mà vẫn đảm bảo an toàn.
• Bảo vệ chống quá áp, thấp áp, quá dòng, ngắn mạch, chạm đất, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY).
• Bảo vệ mất pha ngõ vào và ngõ ra.
• Tích hợp bộ hãm động năng (Braking Chopper): Cho phép kết nối trực tiếp điện trở hãm để tiêu tán năng lượng tái sinh khi động cơ giảm tốc nhanh hoặc hãm, tăng cường khả năng kiểm soát động năng.

Vận hành và bảo trì dễ dàng:

• Giao diện vận hành tùy chọn: Có thể kết hợp với Bảng vận hành cơ bản (BOP-2) hoặc Bảng vận hành thông minh (IOP-2) với màn hình đồ họa, hỗ trợ đa ngôn ngữ (bao gồm tiếng Việt trên IOP-2), giúp cài đặt, giám sát và chẩn đoán lỗi trực quan.
• Sao lưu và phục hồi tham số: Dễ dàng lưu trữ cấu hình cài đặt vào thẻ nhớ (qua IOP-2) hoặc máy tính (qua phần mềm), thuận tiện cho việc thay thế hoặc nhân bản cài đặt.
• Thiết kế module: Đơn giản hóa việc lắp đặt, thay thế và bảo trì.

3. Hướng dẫn chi tiết kết nối Biến tần 6SL3223-0DE38-8AA0 với phần mềm STARTER/Startdrive

Bước 1: Cài đặt và khởi chạy phần mềm: Đảm bảo TIA Portal và Startdrive đã được cài đặt đúng cách trên máy tính của bạn. Khởi chạy TIA Portal.

Bước 2: Tạo dự án mới hoặc mở dự án có sẵn: Trong TIA Portal, tạo một dự án mới (Create new project) hoặc mở một dự án bạn đang làm việc.

Bước 3: Thêm thiết bị biến tần: Trong Project tree (cây dự án), chọn Add new device -> Drives -> SINAMICS -> Chọn đúng dòng G120P và phiên bản firmware của Control Unit bạn đang sử dụng (thông tin firmware có thể xem qua BOP/IOP hoặc trên nhãn CU). Kéo thả thiết bị vào phần Network view hoặc Device view.

Bước 4: Kết nối vật lý:

• Qua USB: Cắm cáp USB mini vào cổng trên Control Unit và đầu còn lại vào cổng USB của máy tính. Windows sẽ tự động nhận diện driver (nếu đã cài đặt Startdrive).
• Qua Ethernet: Kết nối cáp Ethernet từ cổng trên Control Unit (thường là X150) vào cổng mạng của máy tính hoặc qua một switch mạng. Đảm bảo địa chỉ IP của máy tính và biến tần nằm trong cùng một dải mạng và không bị trùng lặp. Bạn có thể cần cấu hình IP cho biến tần ban đầu qua BOP/IOP hoặc sử dụng chức năng “Accessible devices” trong TIA Portal để dò tìm và gán IP.

Bước 5: Thiết lập kết nối trực tuyến (Go online):

• Trong TIA Portal, chọn thiết bị biến tần G120P trong cây dự án.
• Nhấp chuột phải và chọn “Go online” hoặc sử dụng biểu tượng tương ứng trên thanh công cụ.
• Một cửa sổ cấu hình kết nối sẽ hiện ra. Chọn loại giao diện kết nối (PN/IE cho Ethernet hoặc S7USB cho USB).
• Chọn card mạng (cho Ethernet) hoặc cổng USB (cho USB) của máy tính.
• Nhấp vào “Start search” hoặc “Show accessible devices”. Phần mềm sẽ quét tìm các biến tần đang kết nối.
• Chọn đúng biến tần của bạn từ danh sách tìm thấy và nhấp “Go online”.

Bước 6: Hoàn tất kết nối: Nếu kết nối thành công, các biểu tượng trạng thái trong TIA Portal sẽ chuyển sang màu xanh lá cây hoặc cam, cho biết bạn đang ở chế độ trực tuyến với biến tần. Giờ đây, bạn có thể truy cập vào mục “Parameters”, “Commissioning”, “Diagnostics”… để thực hiện các thao tác mong muốn.

Việc kết nối thành công mở ra khả năng tinh chỉnh sâu hơn, ví dụ như sử dụng chức năng Trace để vẽ đồ thị các thông số vận hành theo thời gian thực, giúp phân tích và tối ưu hóa đáp ứng của hệ thống. Nếu gặp khó khăn trong quá trình kết nối, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh hoặc qua Hotline 08.12.77.88.99 để được hỗ trợ kịp thời.

4. Bí quyết lập trình Biến tần 6SL3223-0DE38-8AA0

A. Các phương pháp lập trình/tham số hóa:

1. Sử dụng Bảng vận hành (BOP-2 hoặc IOP-2): Phương pháp trực tiếp trên biến tần, phù hợp cho các cài đặt cơ bản và nhanh chóng tại hiện trường. IOP-2 với màn hình đồ họa và hướng dẫn từng bước (wizard) giúp quá trình này trở nên trực quan hơn.
2. Sử dụng Phần mềm (STARTER hoặc TIA Portal Startdrive): Phương pháp mạnh mẽ và toàn diện nhất, cho phép truy cập tất cả tham số, cấu hình nâng cao, sao lưu/phục hồi, chẩn đoán lỗi chi tiết. Được khuyến nghị cho việc cài đặt lần đầu và tối ưu hóa hệ thống.

B. Quy trình tham số hóa cơ bản (Ví dụ cho ứng dụng Bơm/Quạt):

Bước 1: Reset về cài đặt gốc (Factory Reset – tùy chọn): Nếu muốn bắt đầu lại từ đầu, bạn có thể thực hiện Factory Reset (tham số P0010 = 30, sau đó P0970 = 1). Thận trọng: Thao tác này sẽ xóa toàn bộ cài đặt hiện có.

Bước 2: Chạy chế độ cài đặt nhanh (Quick Commissioning): Đây là cách dễ nhất để cấu hình các thông số cơ bản.

Truy cập tham số P0010 (Commissioning parameter filter).

Đặt P0010 = 1 (Quick Commissioning).

Hệ thống sẽ yêu cầu bạn nhập các thông số quan trọng theo trình tự:

• P0100: Chọn tiêu chuẩn Châu Âu (kW) hoặc Mỹ (HP). Đặt là 0 (Europe, kW).
• P0304: Điện áp định mức của động cơ (V) – Xem trên nhãn động cơ.
• P0305: Dòng điện định mức của động cơ (A) – Xem trên nhãn động cơ.
• P0307: Công suất định mức của động cơ (kW) – Xem trên nhãn động cơ (vd: 90kW).
• P0310: Tần số định mức của động cơ (Hz) – Thường là 50Hz hoặc 60Hz.
• P0311: Tốc độ định mức của động cơ (RPM) – Xem trên nhãn động cơ.
• P0640: Hệ số quá tải động cơ (%) – Thường để mặc định.
• P1300: Chọn chế độ điều khiển. Đối với bơm/quạt, thường chọn giá trị 2 hoặc 3 (V/f với đặc tuyến bình phương).
• P1080: Tần số tối thiểu (Hz) – Ví dụ: 10Hz.
• P1082: Tần số tối đa (Hz) – Ví dụ: 50Hz.
• P1120: Thời gian tăng tốc (s) – Thời gian để động cơ tăng tốc từ 0Hz lên tần số tối đa. Ví dụ: 10s.
• P1121: Thời gian giảm tốc (s) – Thời gian để động cơ giảm tốc từ tần số tối đa về 0Hz. Ví dụ: 15s.
• P0003: Cấp độ truy cập tham số. Đặt về 3 (Expert) để truy cập đầy đủ.
• P3900: Kết thúc Quick Commissioning và tính toán dữ liệu động cơ. Đặt là 1 hoặc 3 (nếu muốn thực hiện Motor Identification).

Bước 3: Cấu hình nguồn lệnh và nguồn đặt tần số:

• P0700: Chọn nguồn lệnh chính (Start/Stop). Ví dụ: 2 = Terminal (lệnh từ chân DI), 1 = BOP/IOP, 5 = Fieldbus (lệnh từ PLC qua truyền thông).
• P1000: Chọn nguồn đặt tần số chính. Ví dụ: 2 = Analog Input (tín hiệu 0-10V hoặc 4-20mA), 1 = BOP/IOP (cài đặt tần số trên màn hình), 5 = Fieldbus.

Bước 4: Cấu hình các chức năng chuyên dụng (nếu cần):

• PID Controller: Cấu hình bộ điều khiển PID tích hợp cho các ứng dụng điều khiển áp suất, lưu lượng (P2200 – P2294).
• Chức năng tiết kiệm năng lượng: Kích hoạt ECO mode (P1310), Hibernation mode (P2390 – P2396).
• Digital Inputs/Outputs (DI/DO), Analog Inputs/Outputs (AI/AO): Cấu hình chức năng cho các chân I/O theo yêu cầu ứng dụng (P0701-P0719 cho DI, P0731-P0749 cho DO, P0756-P0764 cho AI, P0771-P0781 cho AO).

Bước 5: Lưu tham số: Sau khi hoàn tất cài đặt, thực hiện lệnh lưu tham số vào bộ nhớ non-volatile (P0971 = 1 hoặc qua menu trên BOP/IOP/Phần mềm) để tránh mất cài đặt khi mất điện.

C. Ví dụ đơn giản: Cài đặt biến tần điều khiển quạt thông gió 90kW, lệnh chạy/dừng từ nút nhấn bên ngoài (DI1), điều chỉnh tốc độ bằng biến trở (0-10V vào AI1).

• Chạy Quick Commissioning (P0010=1), nhập thông số động cơ, chọn P1300=2 (V/f bình phương), cài đặt P1080=10, P1082=50, P1120=8, P1121=10. Kết thúc P3900=1.
• Đặt P0700 = 2 (lệnh từ Terminal).
• Nối nút nhấn thường mở vào chân DI1 và chân COM.
• Đặt P1000 = 2 (tần số từ Analog Input).
• Nối biến trở 10k Ohm: chân giữa vào AI1 (+), hai chân còn lại vào 10V và 0V (GND) trên terminal của CU.
• Cấu hình AI1: P0756 = 0 (Voltage input), P0757=0V, P0758=0Hz, P0759=10V, P0760=50Hz.
• Lưu tham số (P0971=1).

Đây chỉ là hướng dẫn cơ bản. Tài liệu hướng dẫn sử dụng (Manual) của SINAMICS G120P cung cấp thông tin chi tiết về tất cả các tham số. Để được hỗ trợ lập trình chuyên sâu và tối ưu hóa cho ứng dụng phức tạp, hãy liên hệ với các chuyên gia tại thanhthienphu.vn. Chúng tôi luôn sẵn lòng đồng hành cùng bạn trên con đường làm chủ công nghệ tự động hóa. Truy cập ngay thanhthienphu.vn để tìm hiểu thêm.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3210-1NE12-2UG1

6. Nâng Tầm Hệ Thống – Chọn Thanh Thiên Phú, Chọn An Tâm và Hiệu Quả

Hành trình khám phá biến tần 6SL3210-1NE12-2UG1 G120P PM230 3P 0.75kW đã cho chúng ta thấy sức mạnh của công nghệ Siemens trong việc giải quyết những thách thức về hiệu suất, chi phí năng lượng và độ tin cậy trong các ứng dụng bơm và quạt công nghiệp.

Đây không chỉ là một thiết bị phần cứng, mà là một giải pháp toàn diện, mang đến sự vận hành mượt mà, tiết kiệm tối đa và khả năng kiểm soát hệ thống vượt trội. Sự đầu tư vào công nghệ tiên tiến này chính là bước đi chiến lược, khẳng định tầm nhìn và nâng cao năng lực cạnh tranh cho doanh nghiệp của bạn trong kỷ nguyên công nghiệp 4.0.

Thanh Thiên Phú tự hào là đối tác đáng tin cậy, chúng tôi cam kết:

• Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: Cam kết 100% sản phẩm Siemens chính hãng, đầy đủ chứng từ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất. Nói không với hàng giả, hàng kém chất lượng.
• Giá Cả Cạnh Tranh và Tối Ưu: Nhờ mối quan hệ đối tác chiến lược với Siemens và quy trình vận hành hiệu quả, thanhthienphu.vn luôn nỗ lực mang đến mức giá tốt nhất thị trường, giúp bạn tối ưu hóa chi phí đầu tư.
• Tư Vấn Tận Tâm, Giải Pháp Phù Hợp: Chúng tôi lắng nghe nhu cầu của bạn, phân tích hệ thống hiện có và tư vấn lựa chọn chính xác mã hàng, công suất và các phụ kiện đi kèm (Control Unit, BOP/IOP, điện trở hãm…) để đảm bảo giải pháp phù hợp và hiệu quả nhất.
• Chuyên Môn Sâu Rộng: Đội ngũ kỹ sư của chúng tôi có kinh nghiệm dày dặn, am hiểu sâu sắc về sản phẩm Siemens và các ứng dụng thực tế trong đa dạng ngành công nghiệp tại Việt Nam. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp.

Liên hệ ngay với chúng tôi để nhận được sự tư vấn chuyên sâu và báo giá tốt nhất:

• Hotline: 08.12.77.88.99 (Hoạt động 24/7, sẵn sàng giải đáp mọi thắc mắc của bạn)
• Website: Truy cập thanhthienphu.vn để xem thêm thông tin chi tiết sản phẩm, tài liệu kỹ thuật và các giải pháp khác.
• Địa chỉ: Ghé thăm chúng tôi tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và trải nghiệm dịch vụ.

Chọn thanhthienphu.vn – Chọn sự an tâm, hiệu quả và phát triển bền vững.
