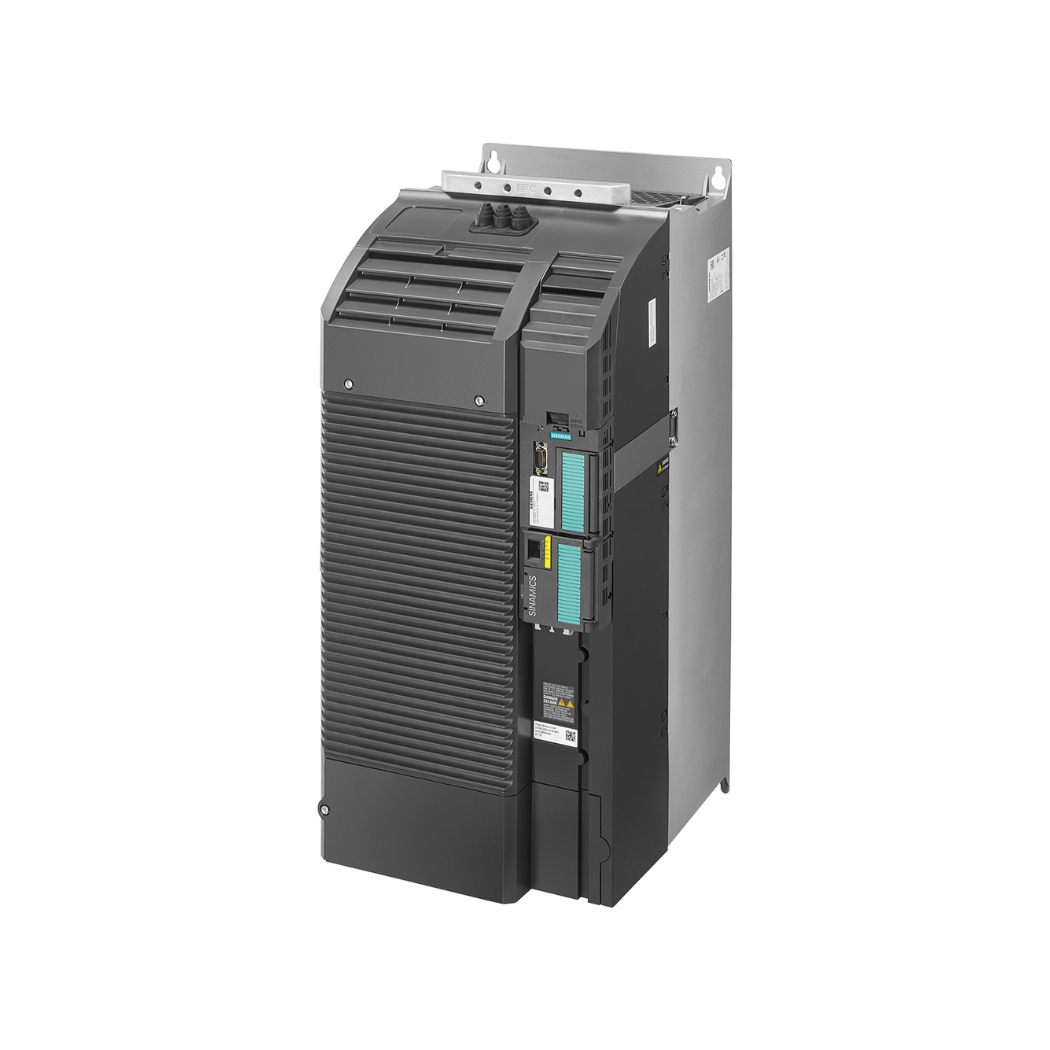

6SL3210-1KE31-7UF1 SINAMIC G120C 3AC 90KW, biến tần mạnh mẽ từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và độ tin cậy vượt trội, mang lại khả năng kiểm soát chính xác và tiết kiệm năng lượng đáng kể.
Đến với thanhthienphu.vn, bạn không chỉ tìm thấy sản phẩm chính hãng mà còn được trải nghiệm dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn lựa chọn bộ điều khiển tốc độ động cơ, biến tần công nghiệp hoàn hảo cho nhu cầu của mình.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3210-1KE31-7UF1
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6SL3210-1KE31-7UF1 |
| Dòng sản phẩm | SINAMIC G120C |
| Hãng sản xuất | Siemens |
| Loại biến tần | Biến tần đa năng |
| Điện áp đầu vào | 3 pha, 380-480 V AC |
| Tần số đầu vào | 47-63 Hz |
| Công suất | 90 kW (125 HP) |
| Dòng điện đầu ra | 170 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +60°C |
| Kích thước (Cao x Rộng x Sâu) | 1000mm x 305mm x 357 mm (kích thước có thể thay đổi tùy theo khung/gói tùy chọn) |
| Khối lượng | ~ 90kg (khối lượng có thể thay đổi tùy theo khung/gói tùy chọn) |
| Tiêu chuẩn | CE, UL, cUL, C-Tick (RCM), EAC, KCC |
| Phần mềm hỗ trợ | STARTER, Startdrive (TIA Portal) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS, Modbus RTU |
2. Cấu Tạo Sản Phẩm 6SL3210-1KE31-7UF1
- Khối công suất: “Trái tim” của biến tần, nơi diễn ra quá trình biến đổi điện áp và tần số, cung cấp năng lượng cho động cơ. Khối này bao gồm các IGBT (Insulated Gate Bipolar Transistor) – “linh hồn” của mọi biến tần hiện đại – có khả năng đóng cắt cực nhanh và chịu được dòng điện lớn, đảm bảo hiệu suất chuyển đổi cao và tổn hao năng lượng thấp.
- Khối điều khiển: “Bộ não” của biến tần, nơi xử lý các tín hiệu đầu vào và đầu ra, điều khiển hoạt động của khối công suất. Khối này sử dụng bộ vi xử lý (microprocessor) tiên tiến, có khả năng thực hiện các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Khối giao tiếp: “Cầu nối” giữa biến tần và thế giới bên ngoài, cho phép người dùng giao tiếp, cài đặt, giám sát và điều khiển biến tần thông qua các giao thức truyền thông phổ biến như PROFINET, PROFIBUS DP, USS, Modbus RTU.
- Hệ thống tản nhiệt: “Vệ sĩ” bảo vệ biến tần khỏi quá nhiệt, đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Hệ thống này sử dụng quạt làm mát và các cánh tản nhiệt bằng nhôm, giúp “giải nhiệt” nhanh chóng và hiệu quả.
- Vỏ bảo vệ: “Áo giáp” bảo vệ biến tần khỏi các tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm, va đập. Vỏ được làm bằng thép sơn tĩnh điện, có độ bền cao và khả năng chống ăn mòn tốt.
- Màn hình hiển thị và bàn phím (tùy chọn): “Gương mặt” của biến tần, cho phép người dùng theo dõi các thông số hoạt động và thực hiện các thao tác cài đặt, điều khiển trực tiếp.
- Các cổng kết nối: Được bố trí khoa học, dễ dàng đấu nối, tiết kiệm thời gian lắp đặt.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3210-1KE31-7UF1
- Điều khiển vector vòng kín (Closed-loop vector control): “Bậc thầy” trong việc điều khiển tốc độ và mô-men xoắn, cho phép động cơ hoạt động chính xác và ổn định ngay cả khi tải thay đổi đột ngột.
- Điều khiển V/f (Voltage/frequency control): “Chuyên gia” trong việc điều khiển các ứng dụng đơn giản như bơm, quạt, băng tải, nơi không yêu cầu độ chính xác quá cao. Chế độ này dễ cài đặt và sử dụng, phù hợp với những người dùng không có nhiều kinh nghiệm về biến tần.
- Tích hợp các chức năng bảo vệ: “Vệ sĩ” bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch. Các chức năng này giúp giảm thiểu nguy cơ hư hỏng thiết bị và đảm bảo an toàn cho người vận hành.
- Chức năng tiết kiệm năng lượng: “Người hùng” trong việc giảm thiểu chi phí điện năng. Biến tần có khả năng tự động điều chỉnh điện áp và tần số đầu ra để phù hợp với tải thực tế, giúp tiết kiệm năng lượng đáng kể.
- Chức năng tự động dò thông số động cơ (Auto-tuning): “Trợ lý” giúp bạn “hiểu rõ” động cơ của mình hơn. Chức năng này tự động xác định các thông số của động cơ như điện trở, điện cảm, hằng số thời gian, giúp tối ưu hóa hiệu suất điều khiển.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3210-1KE31-7UF1 Với Phần Mềm
Bước 1: Chuẩn bị “vũ khí”:
Máy tính có cài đặt phần mềm STARTER hoặc Startdrive (TIA Portal). Bạn có thể tải phần mềm từ trang web chính thức của Siemens.
Cáp kết nối:
- Nếu sử dụng STARTER: Cáp USB hoặc cáp MPI (Multipoint Interface).
- Nếu sử dụng Startdrive (TIA Portal): Cáp Ethernet.
Biến tần 6SL3210-1KE31-7UF1 SINAMIC G120C 3AC 90KW.
Bước 2: Kết nối “phần cứng”:
Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần.
- Với STARTER: Cổng USB hoặc cổng COM (sử dụng cáp MPI).
- Với Startdrive: Cổng Ethernet.
Cấp nguồn cho biến tần.
Bước 3: Thiết lập kết nối “phần mềm”:
Mở phần mềm STARTER hoặc Startdrive.
Tạo một dự án mới (new project) hoặc mở một dự án hiện có.
Thêm biến tần vào dự án:
- STARTER: Chọn “Add new device” và chọn đúng loại biến tần (SINAMIC G120C).
- Startdrive: Chọn “Add new device” và chọn đúng loại biến tần, hoặc sử dụng chức năng “Detect” để tự động tìm kiếm biến tần.
Thiết lập thông số kết nối:
- STARTER: Chọn loại giao tiếp (USB hoặc MPI), cổng COM, tốc độ truyền.
- Startdrive: Chọn địa chỉ IP của biến tần (nếu sử dụng kết nối Ethernet).
Kết nối với biến tần: Nhấn nút “Connect” hoặc “Go online”.
Bước 4: Kiểm tra kết nối:
- Nếu kết nối thành công, bạn sẽ thấy trạng thái của biến tần chuyển sang “Online” và có thể truy cập vào các thông số, chức năng của biến tần.
- Nếu kết nối không thành công, hãy kiểm tra lại các bước trên, đảm bảo cáp kết nối chắc chắn, đúng loại và các thông số kết nối đã được thiết lập chính xác.
5. Cách Lập Trình Sản Phẩm 6SL3210-1KE31-7UF1
Ngôn ngữ lập trình:
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng đồ họa, sử dụng các khối chức năng (function block) để biểu diễn các thuật toán điều khiển. FBD phù hợp với những người dùng không có nhiều kinh nghiệm về lập trình.
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng bậc thang, mô phỏng các mạch điện relay. LAD quen thuộc với các kỹ sư điện và kỹ thuật viên điện.
- SCL (Structured Control Language): Ngôn ngữ lập trình dạng văn bản, tương tự như Pascal, cho phép viết các chương trình điều khiển phức tạp. SCL phù hợp với những người dùng có kinh nghiệm về lập trình.
Các bước lập trình cơ bản:
- Xác định yêu cầu điều khiển: Bạn muốn động cơ hoạt động như thế nào? Tốc độ, mô-men xoắn, thời gian tăng/giảm tốc, các chế độ bảo vệ…?
- Lựa chọn ngôn ngữ lập trình: Chọn ngôn ngữ phù hợp với trình độ và kinh nghiệm của bạn.
- Tạo chương trình: Sử dụng phần mềm STARTER hoặc Startdrive để tạo chương trình điều khiển.
- Cấu hình các thông số: Thiết lập các thông số cho biến tần như loại động cơ, thông số động cơ, chế độ điều khiển, giới hạn dòng điện, điện áp…
- Tải chương trình xuống biến tần: Sau khi hoàn thành chương trình, bạn cần tải xuống biến tần để thực thi.
- Kiểm tra và hiệu chỉnh: Chạy thử chương trình và kiểm tra xem động cơ có hoạt động đúng như yêu cầu không. Nếu cần, bạn có thể hiệu chỉnh chương trình để đạt được kết quả tốt nhất.
Ví dụ:
Giả sử bạn muốn điều khiển một băng tải với các yêu cầu sau:
- Tốc độ có thể điều chỉnh từ 0 đến 100%.
- Thời gian tăng tốc và giảm tốc là 5 giây.
- Có bảo vệ quá dòng và quá nhiệt.
Bạn có thể sử dụng FBD để tạo chương trình điều khiển như sau:
- Sử dụng khối “Ramp” để tạo tín hiệu tốc độ đặt, với thời gian tăng/giảm tốc là 5 giây.
- Sử dụng khối “PID” để điều khiển tốc độ thực tế của băng tải theo tốc độ đặt.
- Sử dụng các khối “Limit” để giới hạn dòng điện và nhiệt độ của động cơ.
- Kết nối các khối này với nhau và với các đầu vào/ra của biến tần.
Sau khi hoàn thành, bạn có thể tải chương trình xuống biến tần và chạy thử.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-1KE31-7UF1
| Mã lỗi | Mô tả | Nguyên nhân | Giải pháp |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Tải quá lớn, động cơ bị kẹt, thông số động cơ không chính xác, điện áp nguồn không ổn định. | Kiểm tra tải, động cơ, thông số động cơ và điện áp nguồn. |
| F0002 | Quá áp (Overvoltage) | Điện áp nguồn quá cao, quán tính tải lớn khi giảm tốc, điện trở xả không đủ công suất. | Kiểm tra điện áp nguồn, tăng thời gian giảm tốc, sử dụng điện trở xả lớn hơn. |
| F0003 | Sụt áp (Undervoltage) | Điện áp nguồn quá thấp, mất pha, dây nguồn lỏng. | Kiểm tra điện áp nguồn, các pha và dây nguồn. |
| F0004 | Quá nhiệt biến tần (Inverter Overtemperature) | Quạt làm mát hỏng, nhiệt độ môi trường cao, biến tần bám bụi. | Kiểm tra quạt, đảm bảo nhiệt độ môi trường phù hợp, vệ sinh biến tần. |
| F0070 | Lỗi truyền thông (Communication Fault) | Lỗi cáp, lỗi cài đặt truyền thông. | Kiểm tra cáp kết nối và cài đặt truyền thông. |
