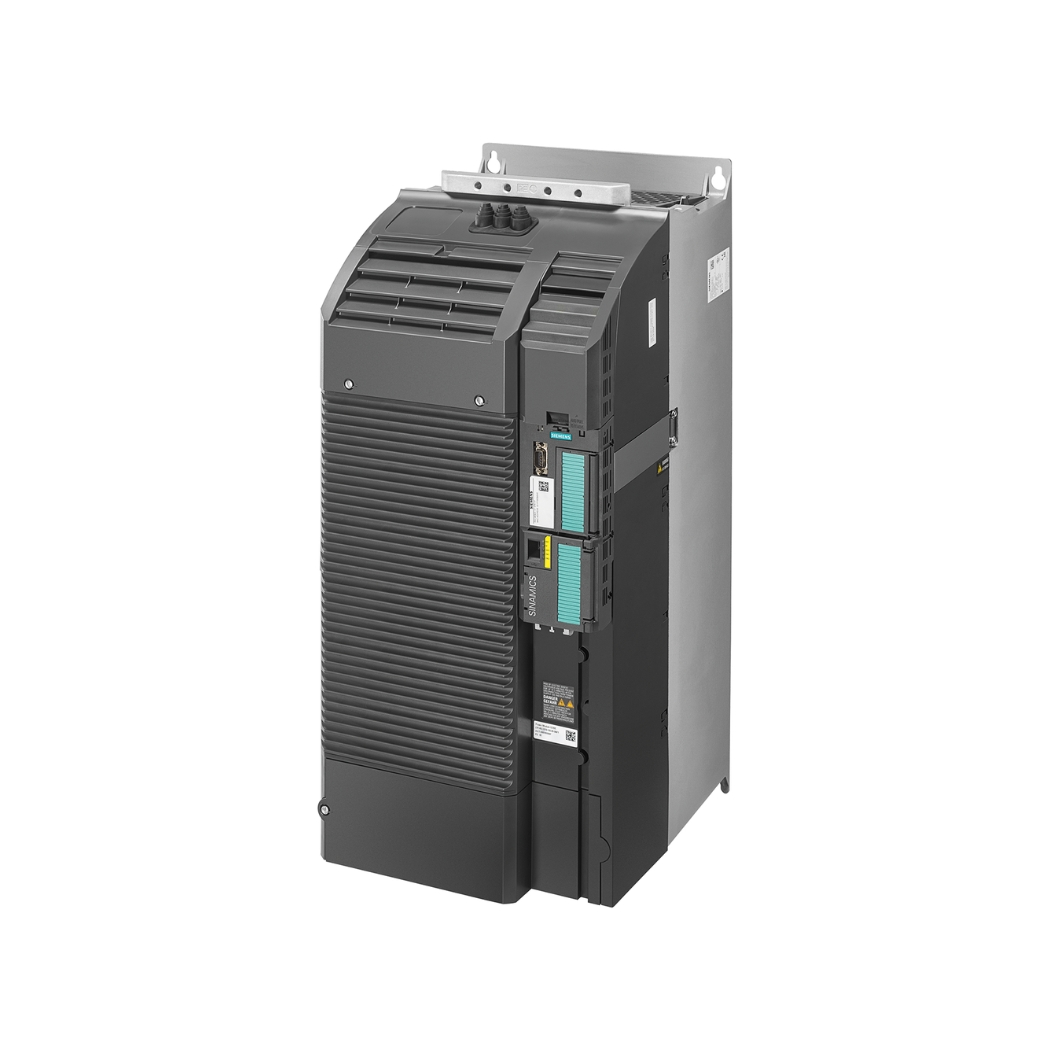

Giảm giá trực tiếp trên đơn hàng 6SL3210-1KE28-4AF1 SINAMICS G120C 45kW, biến tần mạnh mẽ từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và độ tin cậy vượt trội, giúp doanh nghiệp của bạn bứt phá về năng suất và tiết kiệm chi phí vận hành.
Thanhthienphu.vn tự hào cung cấp bộ điều khiển tốc độ động cơ này, cùng với dịch vụ tư vấn chuyên nghiệp, hỗ trợ kỹ thuật tận tâm, mang đến cho bạn sự an tâm tuyệt đối trong quá trình vận hành và bảo trì hệ thống.
1. Thông Tin Chi Tiết Về 6SL3210-1KE28-4AF1 SINAMICS G120C 45kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1KE28-4AF1 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 45 kW (60 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (+10% / -10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra định mức | 84 A |
| Tần số đầu ra | 0-550 Hz |
| Chế độ điều khiển | V/f, Vector Sensorless (SLVC), Vector có Encoder (tùy chọn) |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (Rộng x Cao x Sâu) | 275 x 491 x 200 mm |
| Trọng lượng | 28 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Tích hợp sẵn | Bộ lọc EMC loại A, Chức năng an toàn STO (Safe Torque Off) |
2. Cấu Tạo Của 6SL3210-1KE28-4AF1 SINAMICS G120C 45kW
Khối công suất:
- Bộ chỉnh lưu: Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Tụ điện DC: Lưu trữ năng lượng điện một chiều, giúp ổn định điện áp DC và cung cấp năng lượng dự trữ cho biến tần.
- Nghịch lưu IGBT: Sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) để chuyển đổi điện áp DC thành điện áp AC ba pha với tần số và điện áp có thể điều chỉnh được, cung cấp cho động cơ.
Khối điều khiển:
- Bộ vi xử lý: Điều khiển toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị bên ngoài.
- Bộ nhớ: Lưu trữ chương trình điều khiển, thông số cài đặt và dữ liệu hoạt động.
- Mạch giao tiếp: Cho phép biến tần kết nối với các hệ thống điều khiển khác, như PLC (Programmable Logic Controller), HMI (Human Machine Interface) và máy tính.
Khối bảo vệ:
- Cảm biến dòng điện, điện áp: Giám sát dòng điện và điện áp đầu vào, đầu ra của biến tần, phát hiện các sự cố như quá dòng, quá áp, thấp áp, mất pha.
- Mạch bảo vệ quá nhiệt: Giám sát nhiệt độ của các bộ phận quan trọng trong biến tần, như IGBT và bộ chỉnh lưu, và ngắt biến tần khi nhiệt độ vượt quá ngưỡng an toàn.
- Chức năng an toàn STO (Safe Torque Off): Ngắt mô-men xoắn của động cơ một cách an toàn trong trường hợp khẩn cấp, ngăn ngừa tai nạn lao động.
Khối giao diện người dùng:
- Bàn phím và màn hình (tùy chọn): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của biến tần, như nguồn, chạy, dừng, lỗi.
Quạt tản nhiệt:
Đảm bảo luồng không khí lưu thông, giúp các linh kiện bên trong không bị quá nhiệt trong quá trình hoạt động.
3. Các Tính Năng Chính Của 6SL3210-1KE28-4AF1 SINAMICS G120C 45kW
- Điều khiển vector không cảm biến (Sensorless Vector Control – SLVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ (encoder).
- Chế độ điều khiển V/f: Phù hợp với các ứng dụng đơn giản, không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn, như quạt và bơm.
- Tích hợp chức năng an toàn STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành và thiết bị bằng cách ngắt mô-men xoắn của động cơ một cách an toàn khi có sự cố.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông phổ biến như PROFINET, PROFIBUS, EtherNet/IP, giúp dễ dàng tích hợp vào hệ thống tự động hóa.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, giảm chi phí vận hành.
- Giao diện thân thiện với người dùng: Dễ dàng cài đặt, vận hành và bảo trì thông qua bàn phím tích hợp (tùy chọn) hoặc phần mềm STARTER.
- Thiết kế nhỏ gọn, chắc chắn: Tiết kiệm không gian lắp đặt và có thể hoạt động trong môi trường công nghiệp khắc nghiệt.
- Đa dạng tuỳ chọn I/O Nhiều cấu hình I/O khác nhau, giúp dễ dàng kết nối với các loại cảm biến, cơ cấu chấp hành.
4. Hướng Dẫn Kết Nối 6SL3210-1KE28-4AF1 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp trên biến tần).
- Biến tần 6SL3210-1KE28-4AF1 đã được cấp nguồn.
Kết nối phần cứng:
- Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần.
- Đảm bảo kết nối chắc chắn.
Khởi động phần mềm STARTER:
- Mở phần mềm STARTER trên máy tính.
- Chọn “Create new project” (Tạo dự án mới) hoặc mở dự án đã có.
Thêm biến tần vào dự án:
- Trong cửa sổ dự án, chọn “Add new device” (Thêm thiết bị mới).
- Chọn dòng sản phẩm “SINAMICS G120C”.
- Chọn mã sản phẩm “6SL3210-1KE28-4AF1”.
- Chọn giao thức kết nối (ví dụ: USS, PROFIBUS, PROFINET).
Cài đặt thông số kết nối:
- Nhập địa chỉ IP (nếu sử dụng kết nối Ethernet) hoặc địa chỉ PROFIBUS/USS.
- Chọn tốc độ truyền (baud rate).
Kết nối với biến tần:
- Nhấn nút “Connect” (Kết nối) để thiết lập kết nối với biến tần.
- Phần mềm sẽ tự động phát hiện và kết nối với biến tần.
Tải lên/tải xuống thông số:
- Sau khi kết nối thành công, bạn có thể tải lên (upload) thông số từ biến tần về máy tính để xem và chỉnh sửa.
- Bạn cũng có thể tải xuống (download) thông số đã chỉnh sửa từ máy tính xuống biến tần.
Giám sát và điều khiển:
- Sử dụng các công cụ trong phần mềm STARTER để giám sát trạng thái hoạt động của biến tần, như tốc độ, dòng điện, điện áp, mô-men xoắn.
- Bạn cũng có thể điều khiển biến tần từ xa thông qua phần mềm, như khởi động, dừng, thay đổi tốc độ.
5. Cách Lập Trình 6SL3210-1KE28-4AF1 SINAMICS G120C 45kW
Kết nối với biến tần: (Tham khảo hướng dẫn ở phần trên).
Chọn chế độ điều khiển:
- V/f: Thích hợp cho các ứng dụng đơn giản như bơm, quạt.
- SLVC (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn mà không cần encoder.
- Vector có Encoder: Điều khiển vector vòng kín, cho độ chính xác cao nhất.
Cài đặt thông số động cơ:
- Nhập các thông số của động cơ, như công suất định mức, điện áp định mức, dòng điện định mức, tốc độ định mức, hệ số công suất.
- Các thông số này thường được ghi trên nhãn động cơ.
Cài đặt thông số ứng dụng:
- Thời gian tăng tốc/giảm tốc: Điều chỉnh thời gian để động cơ đạt tốc độ đặt hoặc dừng lại.
- Giới hạn dòng điện: Bảo vệ động cơ khỏi quá tải.
- Tần số chuyển mạch: Ảnh hưởng đến độ ồn và hiệu suất của biến tần.
- Các thông số khác: Tùy thuộc vào ứng dụng cụ thể.
Cài đặt chức năng bảo vệ:
- Bảo vệ quá dòng, quá áp, thấp áp, mất pha, quá nhiệt.
- Cài đặt các ngưỡng bảo vệ phù hợp.
Lưu thông số và kiểm tra:
- Sau khi cài đặt xong, lưu thông số vào biến tần.
- Chạy thử nghiệm để kiểm tra xem biến tần và động cơ hoạt động đúng như mong muốn hay không.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE28-4AF1
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt, ngắn mạch đầu ra. | Kiểm tra tải, tăng thời gian tăng tốc.
Kiểm tra động cơ và cáp kết nối, kiểm tra thông số cài đặt. |
| F0002 | Quá áp | Điện áp lưới quá cao, điện áp DC bus quá cao do năng lượng phản hồi từ động cơ (khi giảm tốc quá nhanh). | Kiểm tra điện áp lưới,
Tăng thời gian giảm tốc, Sử dụng điện trở hãm (nếu cần). |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới,
Kiểm tra cầu chì, Kiểm tra kết nối. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường,
Kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| F0005 | Quá nhiệt động cơ | Tải quá lớn, thông gió kém, thông số bảo vệ quá nhiệt động cơ cài đặt không đúng. | Kiểm tra tải,
Kiểm tra thông số cài đặt. |
| F0070 | Lỗi truyền thông | Lỗi kết nối cáp, lỗi cấu hình truyền thông, lỗi địa chỉ. | Kiểm tra cáp kết nối,
Kiểm tra cấu hình truyền thông (baud rate, địa chỉ), Kiểm tra cài đặt trên PLC/HMI. |
| F07900 | Lỗi Encoder (nếu có sử dụng) | Lỗi kết nối encoder, encoder bị hỏng, thông số encoder cài đặt không đúng. | Kiểm tra kết nối encoder,
Kiểm tra encoder Kiểm tra thông số cài đặt. |
| A0501 | Cảnh báo quá dòng | Dòng điện vượt quá ngưỡng cảnh báo, nhưng chưa đến mức gây lỗi. | Kiểm tra tải, thông số cài đặt. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Hãy để thanhthienphu.vn giúp bạn:
- Tư vấn lựa chọn biến tần phù hợp nhất với nhu cầu ứng dụng cụ thể của bạn.
- Hỗ trợ kỹ thuật chuyên sâu trong quá trình lắp đặt, cài đặt và vận hành.
- Cung cấp giải pháp tùy chỉnh để đáp ứng những yêu cầu đặc biệt của bạn.
- Đảm bảo dịch vụ hậu mãi chu đáo, bảo hành chính hãng và hỗ trợ kỹ thuật nhanh chóng.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Chúng tôi luôn sẵn sàng lắng nghe và đồng hành cùng bạn trên con đường chinh phục hiệu suất!
