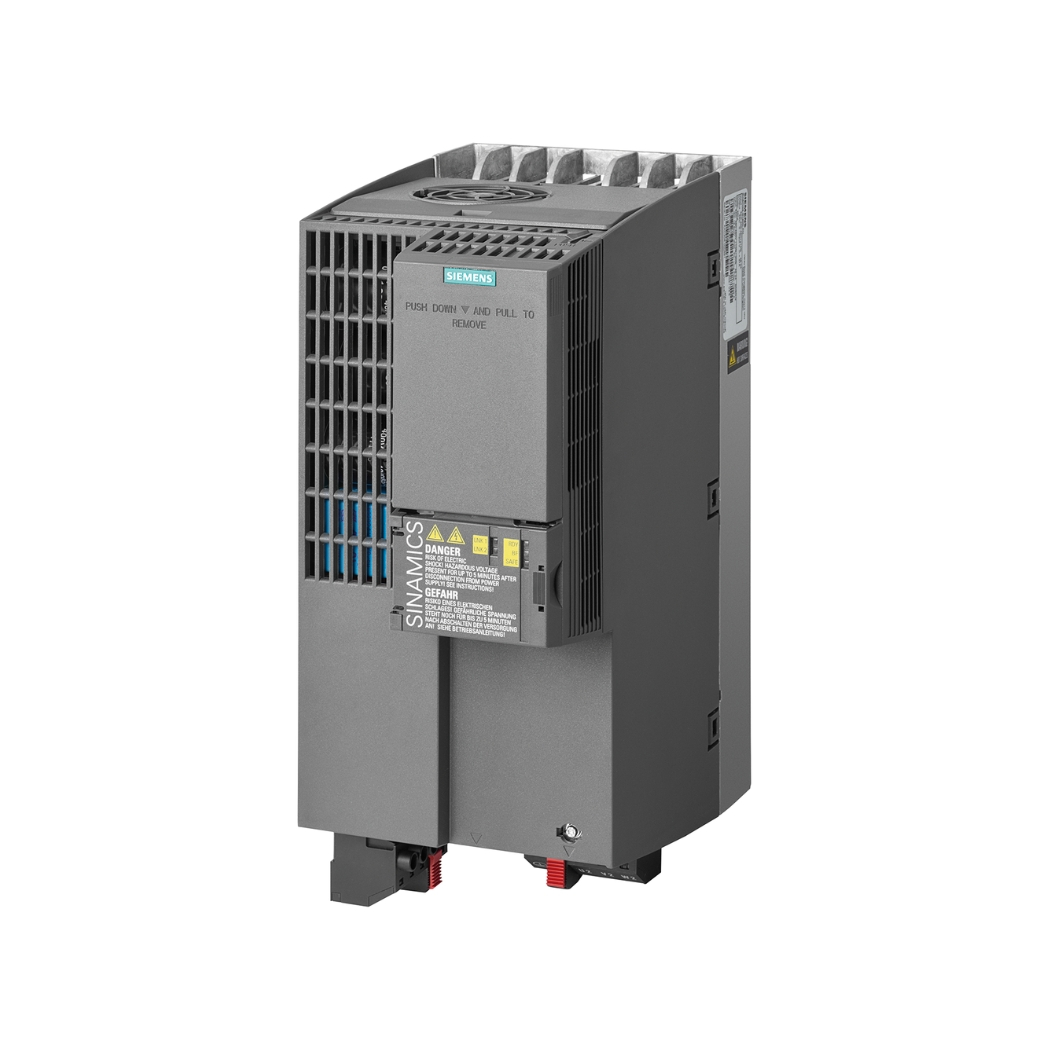

6SL3210-1KE23-8AF1 Biến tần G120C 18.5kW

6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW, biến tần đa năng từ Siemens, mang đến giải pháp điều khiển động cơ tối ưu, nâng cao hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.

Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm và giải pháp tự động hóa toàn diện, giúp doanh nghiệp của bạn bứt phá trong sản xuất và vận hành.

1. Thông Tin Chi Tiết Về 6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW

2. Cấu Tạo 6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW

SINAMICS G120C được thiết kế với cấu trúc module, bao gồm các thành phần chính sau:

Module công suất (Power Module):

Chuyển đổi điện áp và tần số để điều khiển động cơ. Sử dụng công nghệ IGBT tiên tiến, đảm bảo hiệu suất cao và tổn thất điện năng thấp.

Module điều khiển (Control Unit):

Bộ não của biến tần, xử lý các tín hiệu điều khiển và thực hiện các thuật toán điều khiển động cơ.

Giao diện người dùng (Operator Panel):

Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi. Có thể là BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel).

Các cổng kết nối:

• Đầu vào số (Digital Inputs): Nhận tín hiệu điều khiển từ các thiết bị ngoại vi như nút nhấn, công tắc hành trình.
• Đầu ra số (Digital Outputs): Gửi tín hiệu trạng thái đến các thiết bị khác.
• Đầu vào tương tự (Analog Inputs): Nhận tín hiệu điều khiển từ các cảm biến (ví dụ: cảm biến áp suất, cảm biến nhiệt độ).
• Đầu ra tương tự (Analog Outputs): Gửi tín hiệu phản hồi đến các thiết bị khác.
• Cổng truyền thông: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, USS/Modbus RTU, giúp kết nối với hệ thống điều khiển trung tâm (PLC, SCADA).

Khe cắm thẻ nhớ:

Cho phép lưu trữ thông số cài đặt và chương trình điều khiển, dễ dàng sao chép cấu hình giữa các biến tần.

Quạt làm mát:

Đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của biến tần.

Vỏ bảo vệ:

Thiết kế chắc chắn, đạt cấp bảo vệ IP20, chống bụi và các tác động từ môi trường bên ngoài.

3. Các Tính Năng Chính Của 6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW

Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC):

Mô tả:

Ước tính tốc độ và mô-men của động cơ mà không cần cảm biến tốc độ gắn trên trục động cơ.

Lợi ích:

• Giảm chi phí lắp đặt và bảo trì (không cần cảm biến).
• Tăng độ tin cậy (ít bộ phận hỏng hóc hơn).
• Cải thiện hiệu suất điều khiển so với chế độ V/f thông thường.
• Phù hợp với nhiều ứng dụng không yêu cầu độ chính xác quá cao.

Chức năng an toàn tích hợp (Safety Integrated):

Mô tả:

Tích hợp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely-Limited Speed), giúp bảo vệ người vận hành và thiết bị.

Lợi ích:

• Đảm bảo an toàn cho người vận hành và máy móc.
• Giảm thiểu nguy cơ tai nạn lao động.
• Tuân thủ các tiêu chuẩn an toàn quốc tế.
• Giảm chi phí lắp đặt (không cần các thiết bị an toàn bên ngoài).

Tích hợp bộ lọc EMC (Electromagnetic Compatibility):

Mô tả:

Giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo hoạt động ổn định của hệ thống và các thiết bị xung quanh.

Lợi ích:

• Giảm thiểu nhiễu điện từ, đảm bảo hoạt động ổn định.
• Tuân thủ các tiêu chuẩn về tương thích điện từ.
• Tránh ảnh hưởng đến các thiết bị điện tử nhạy cảm khác.

Chức năng tiết kiệm năng lượng:

Mô tả:

Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng điện của động cơ.

Lợi ích:

• Giảm thiểu chi phí tiền điện.
• Giảm phát thải CO2, bảo vệ môi trường.
• Kéo dài tuổi thọ của động cơ.

Chức năng tự động dò thông số động cơ (Auto-tuning):

Mô tả:

Tự động xác định các thông số của động cơ (điện trở, điện cảm, hằng số thời gian…) để tối ưu hóa hiệu suất điều khiển.

• Lợi ích:
• Đơn giản hóa quá trình cài đặt.
• Tối ưu hóa hiệu suất điều khiển.
• Tiết kiệm thời gian cho kỹ sư và kỹ thuật viên.

4. Hướng Dẫn Kết Nối 6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW Với Phần Mềm

Để khai thác tối đa tiềm năng của SINAMICS G120C, việc kết nối với phần mềm STARTER là vô cùng quan trọng. Phần mềm này cho phép bạn cấu hình, giám sát và chẩn đoán biến tần một cách dễ dàng và hiệu quả.

Chuẩn bị:

• Máy tính cài đặt hệ điều hành Windows (7, 8, 10).
• Phần mềm STARTER (tải về từ trang web của Siemens).
• Cáp kết nối (USB hoặc Ethernet, tùy thuộc vào module truyền thông của biến tần).
• Biến tần SINAMICS G120C đã được lắp đặt và cấp nguồn.

Cài đặt phần mềm STARTER:

• Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
• Chọn ngôn ngữ và các tùy chọn cài đặt phù hợp.

Kết nối biến tần với máy tính:

• Sử dụng cáp kết nối để kết nối biến tần với máy tính.
• Bật nguồn cho biến tần.

Khởi động phần mềm STARTER:

• Mở phần mềm STARTER.
• Chọn “Create new project” (Tạo dự án mới).
• Chọn loại biến tần (SINAMICS G120C) và module truyền thông tương ứng.
• Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.

Cấu hình biến tần:

Sử dụng giao diện trực quan của STARTER để cài đặt các thông số của biến tần, bao gồm:

• Thông số động cơ (công suất, điện áp, dòng điện, tốc độ định mức…).
• Chế độ điều khiển (V/f, SLVC…).
• Giới hạn dòng điện, tần số, thời gian tăng/giảm tốc…
• Cấu hình các đầu vào/ra số, tương tự…
• Cài đặt các chức năng bảo vệ…

Giám sát và chẩn đoán:

STARTER cung cấp các công cụ mạnh mẽ để giám sát trạng thái hoạt động của biến tần, bao gồm:

• Tốc độ, dòng điện, điện áp, mô-men…
• Trạng thái các đầu vào/ra…
• Các cảnh báo và lỗi…

Sử dụng các công cụ chẩn đoán để xác định và khắc phục sự cố (nếu có).

5. Cách Lập Trình 6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW

SINAMICS G120C hỗ trợ nhiều chức năng lập trình nâng cao, cho phép bạn tùy biến hoạt động của biến tần để đáp ứng các yêu cầu cụ thể của ứng dụng. Dưới đây là một số ví dụ:

Điều khiển PID:

Mục đích: Duy trì một biến quá trình (ví dụ: áp suất, nhiệt độ, lưu lượng) ở một giá trị đặt mong muốn.

Cách thực hiện:

• Sử dụng khối chức năng PID có sẵn trong STARTER.
• Kết nối tín hiệu phản hồi từ cảm biến với đầu vào tương tự của biến tần.
• Cài đặt các thông số của bộ điều khiển PID (Kp, Ki, Kd) để đạt được đáp ứng mong muốn.

Điều khiển đa cấp tốc độ:

Mục đích: Thay đổi tốc độ động cơ theo các cấp độ khác nhau, tùy thuộc vào điều kiện hoạt động.

Cách thực hiện:

• Sử dụng các đầu vào số để chọn các cấp tốc độ khác nhau.
• Cài đặt các giá trị tần số tương ứng với từng cấp tốc độ.

Điều khiển theo chương trình (Sequencing):

Mục đích: Thực hiện một chuỗi các hoạt động theo một trình tự định trước.

Cách thực hiện:

• Sử dụng các khối chức năng logic (AND, OR, NOT, TIMER, COUNTER…) để xây dựng chương trình điều khiển.
• Kết nối các đầu vào/ra số và các biến nội bộ để điều khiển các hoạt động.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE23-8AF1 SINAMICS G120C 18.5kW
